市政给水管道施工组织设计(17页)VIP免费

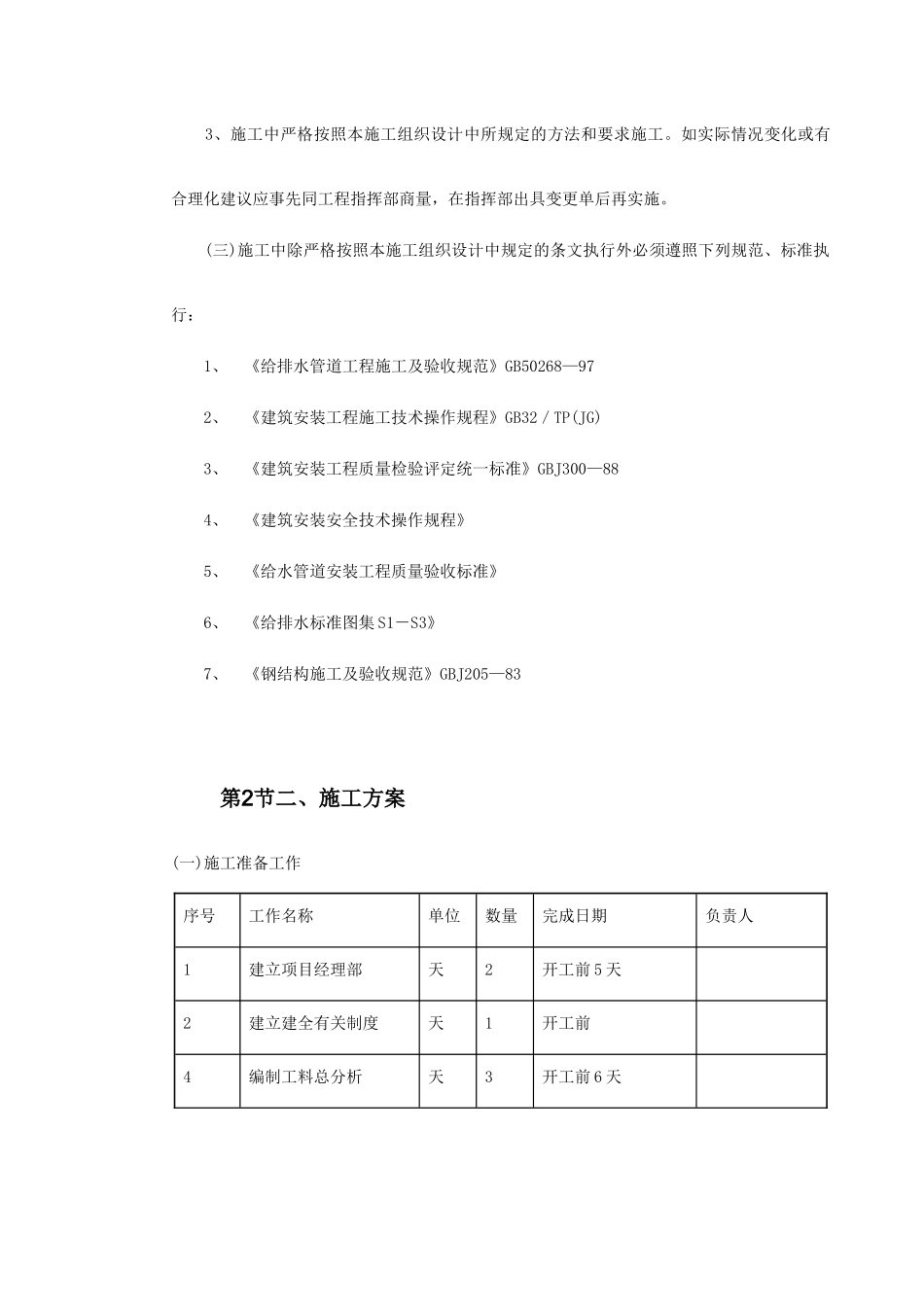

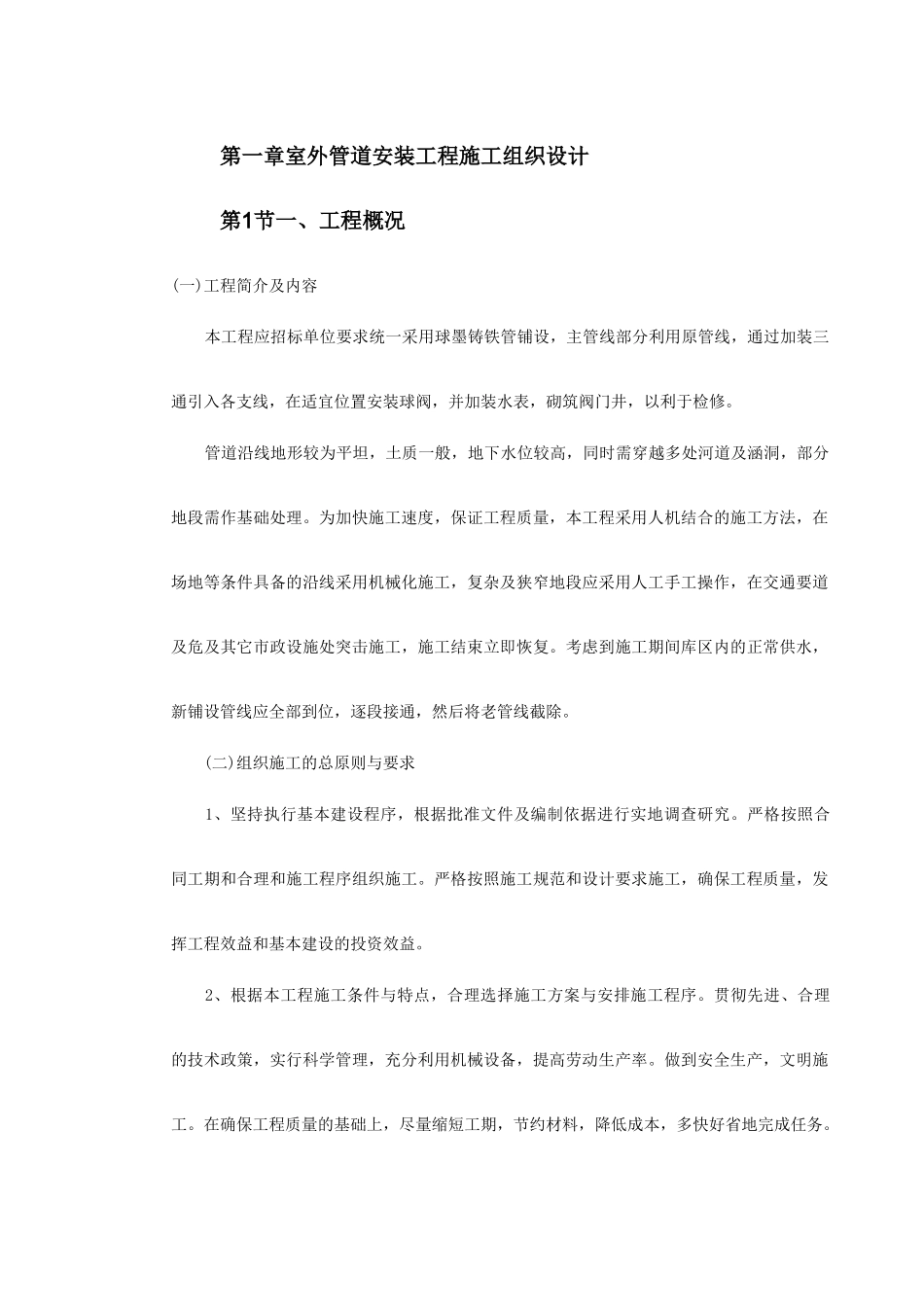

目录第一章室外管道安装工程施工组织设计............................................2第1节一、工程概况.........................................................2第2节二、施工方案.........................................................3第3节四、质量保证措施.....................................................7第4节五、安全生产及文明卫生措施..........................................10第5节六、劳动力现场使用计划表............................................12第6节七、主要施工机具计划表..............................................13第7节八、施工进度计划表..................................................14第一章室外管道安装工程施工组织设计第1节一、工程概况(一)工程简介及内容本工程应招标单位要求统一采用球墨铸铁管铺设，主管线部分利用原管线，通过加装三通引入各支线，在适宜位置安装球阀，并加装水表，砌筑阀门井，以利于检修。管道沿线地形较为平坦，土质一般，地下水位较高，同时需穿越多处河道及涵洞，部分地段需作基础处理。为加快施工速度，保证工程质量，本工程采用人机结合的施工方法，在场地等条件具备的沿线采用机械化施工，复杂及狭窄地段应采用人工手工操作，在交通要道及危及其它市政设施处突击施工，施工结束立即恢复。考虑到施工期间库区内的正常供水，新铺设管线应全部到位，逐段接通，然后将老管线截除。(二)组织施工的总原则与要求1、坚持执行基本建设程序，根据批准文件及编制依据进行实地调查研究。严格按照合同工期和合理和施工程序组织施工。严格按照施工规范和设计要求施工，确保工程质量，发挥工程效益和基本建设的投资效益。2、根据本工程施工条件与特点，合理选择施工方案与安排施工程序。贯彻先进、合理的技术政策，实行科学管理，充分利用机械设备，提高劳动生产率。做到安全生产，文明施工。在确保工程质量的基础上，尽量缩短工期，节约材料，降低成本，多快好省地完成任务。3、施工中严格按照本施工组织设计中所规定的方法和要求施工。如实际情况变化或有合理化建议应事先同工程指挥部商量，在指挥部出具变更单后再实施。(三)施工中除严格按照本施工组织设计中规定的条文执行外必须遵照下列规范、标准执行：1、《给排水管道工程施工及验收规范》GB50268—972、《建筑安装工程施工技术操作规程》GB32／TP(JG)3、《建筑安装工程质量检验评定统一标准》GBJ300—884、《建筑安装安全技术操作规程》5、《给水管道安装工程质量验收标准》6、《给排水标准图集S1－S3》7、《钢结构施工及验收规范》GBJ205—83第2节二、施工方案(一)施工准备工作序号工作名称单位数量完成日期负责人1建立项目经理部天2开工前5天2建立建全有关制度天1开工前4编制工料总分析天3开工前6天5现场踏勘调研天3开工前8接通施工用电水源天1开工前9组织材料机具进场天1开工前1天10工程定位复核天1开工前11技术档案建立天3开工后一天(二)施工组织管理本工程施工段，工程量大，牵涉面广，工期紧，质量要求高，因此必须在施工现场配备强有力的领导管理班子和精干的施工队伍。工程指挥部及项目部管理班子作如下安排：职务姓名总指挥XXX项目经理XXX技术负责人XXX施工员XXX质量员、资料员XXX安全员XXX后勤XXX(三)施工方法(1)沟槽开挖与回填：开挖沟槽前了解现场地形、地貌、建筑物，各种管线和其它设施情况。结合本工程特点，熟悉施工图纸，了解管道施工坐标与高程。先放线、后挖沟。本工程沟槽开挖采用人机结合开挖。首先开挖至设计深度95％后，一律采用人工清沟及开挖管头工作坑，以避免管身悬空，防止超深开挖再回填，造成返工及管道基础差的现象发生，再经测量找平沟底。钢管段焊接及法兰连通处工作坑开挖宽度为前后各需>600mm，两侧及管底距管外径>800ram。管道沟槽底部的开挖宽度为管道外缘两侧宽度加上工作面宽度400～600mm之和，开挖土方堆土高度≤1.5m，且距槽口边缘不宜小于0.8m。当开挖过程中槽底遇有松软地基、流砂等情况，应与工程指挥及项目部商定处理措施，沟槽开挖质量应符合规定。管沟开挖为一侧抛土，一侧两次回填，...
