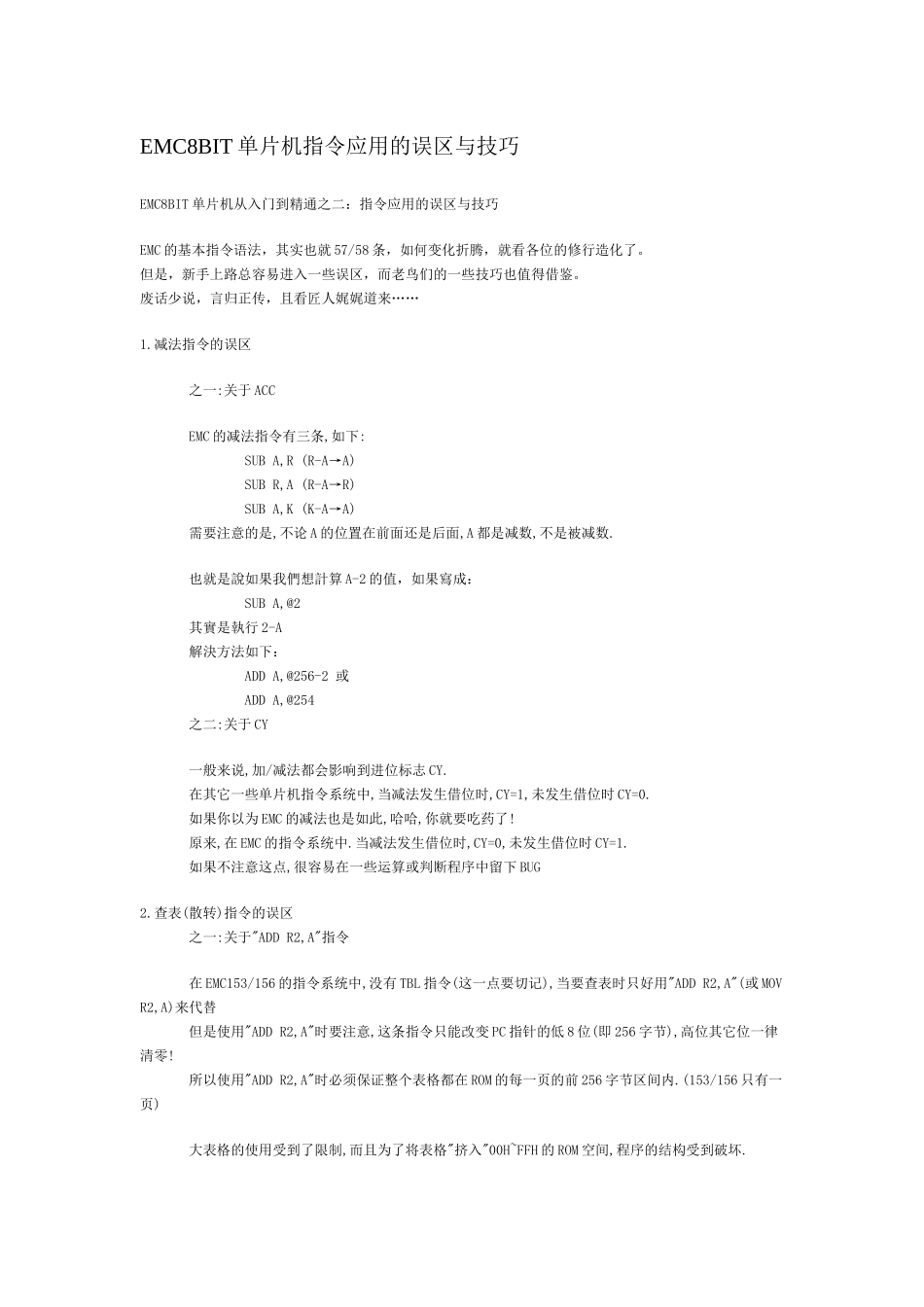

EMC8BIT单片机指令应用的误区与技巧EMC8BIT单片机从入门到精通之二：指令应用的误区与技巧EMC的基本指令语法，其实也就57/58条，如何变化折腾，就看各位的修行造化了。但是，新手上路总容易进入一些误区，而老鸟们的一些技巧也值得借鉴。废话少说，言归正传，且看匠人娓娓道来……1.减法指令的误区之一:关于ACCEMC的减法指令有三条,如下:SUBA,R(R-A→A)SUBR,A(R-A→R)SUBA,K(K-A→A)需要注意的是,不论A的位置在前面还是后面,A都是减数,不是被减数.也就是說如果我們想計算A-2的值，如果寫成：SUBA,@2其實是執行2-A解決方法如下：ADDA,@256-2或ADDA,@254之二:关于CY一般来说,加/减法都会影响到进位标志CY.在其它一些单片机指令系统中,当减法发生借位时,CY=1,未发生借位时CY=0.如果你以为EMC的减法也是如此,哈哈,你就要吃药了!原来,在EMC的指令系统中.当减法发生借位时,CY=0,未发生借位时CY=1.如果不注意这点,很容易在一些运算或判断程序中留下BUG2.查表(散转)指令的误区之一:关于"ADDR2,A"指令在EMC153/156的指令系统中,没有TBL指令(这一点要切记),当要查表时只好用"ADDR2,A"(或MOVR2,A)来代替但是使用"ADDR2,A"时要注意,这条指令只能改变PC指针的低8位(即256字节),高位其它位一律清零!所以使用"ADDR2,A"时必须保证整个表格都在ROM的每一页的前256字节区间内.(153/156只有一页)大表格的使用受到了限制,而且为了将表格"挤入"00H~FFH的ROM空间,程序的结构受到破坏.之二:关于"TBL"指令刚才说道,"ADDR2,A"指令使用的诸多不爽之处.为此,EMC在447/458及后续的芯片的指令系统中,增加了一条新指令----就是TBL指令.TBL是查表指令.号称可以放在程序的任何位置.但是且慢----TBL指令的使用也要注意如下:首先,表格不能跨页(每1024字节为一页(PAGE))其次,表格也不能跨"段"何为"段"?----"段"是匠人自定义的一个概念:将每一页分为4段,每一段256个字节(如:00H~FFH是一段,100H~1FFH又是一段)也就是说,每一个查表程序,除了TBL本身占用了一个字节以外表格长度必须<=255字节.而且整个查表程序必须在同一"段"内这个问题真是一个大大的陷阱!有时明明你的程序都已经调试好了,无意间调整了程序模块间的顺序或增加/减少了几条指令后,程序就不正常了.嘿嘿,检查你的LST文件吧,八成是TBL在做怪!另外,TBL还是没有解决大表格的查表问题,(只好象切豆腐一样,将大表格切成一个个小于255字节的小表格去查了)3.关于“MOVR,R”指令这是一条很奇特的指令，首先，阁下不要误认这条指令，以为它是将一个寄存器的数据送到另一个寄存器中去。匠人开始接触EMC8bitIC时，就曾经“中招”！后经过高手指点，方得解脱——我佛慈悲，呕米脱佛！看清楚了："MOVR,R"中的两个R是同一个寄存器，而它的动作是将寄存器的内容送到本身。如果你认为这是无意义的动作，那就大错特错了。按匠人的经验，这条指令至少有两个用处：用处之一：判零此指令的用意在于它能影响ZeroFlag，辨别寄存器的内容是否为零。如果要辨别某一个寄存器的值是否为零，一般我们会用MOVA,RJBSSTTS,Z;R3,ZeroFlag这两个指令，但是这会影响ACC原先的内容。若不要使用ACC，可能写成INCRDECRJBSSTTS,Z这会用到三个指令。若使用MOVR,R的指令，不仅可达成相同功能，也可减少指令数目，可说是一举两得。MOVR,RJBSSTTS,Z用处之二：将I/O口的外部电平状态存入锁存器说到这里，要先介绍一下EMC的IO口特性了。EMC的IO口一般都是三态，可设置为高阻（输入）；或输出状态当IO口设置为输入状态时，只能“读”，不能“写”，CPU通过IO口直接“读”外部电平，如果这时发生“写”动作，则数据并不会输出，而是被存放到一个锁存器中，待到IO口变成输出状态时，再将锁存器中的数据送到IO口上。——注意：在这里，源寄存器和目的寄存器虽然地址相同，但实质不是一回事了。（相当于一个门牌住着两户人家）假如有这么一条指令：MOVR6，R6分析：先将R6口的外部电平状态读入，再送到R6的锁存器里。比如：R6口作电平翻转唤醒功能时，必须先将其外部电平保存到锁存器中MOVR6，R6然后开启R6口电平翻转唤醒功能，当R6口状态与锁存器中发生变化时，即可触发相应中断。（R6的相应口必须设置为输入状态...
