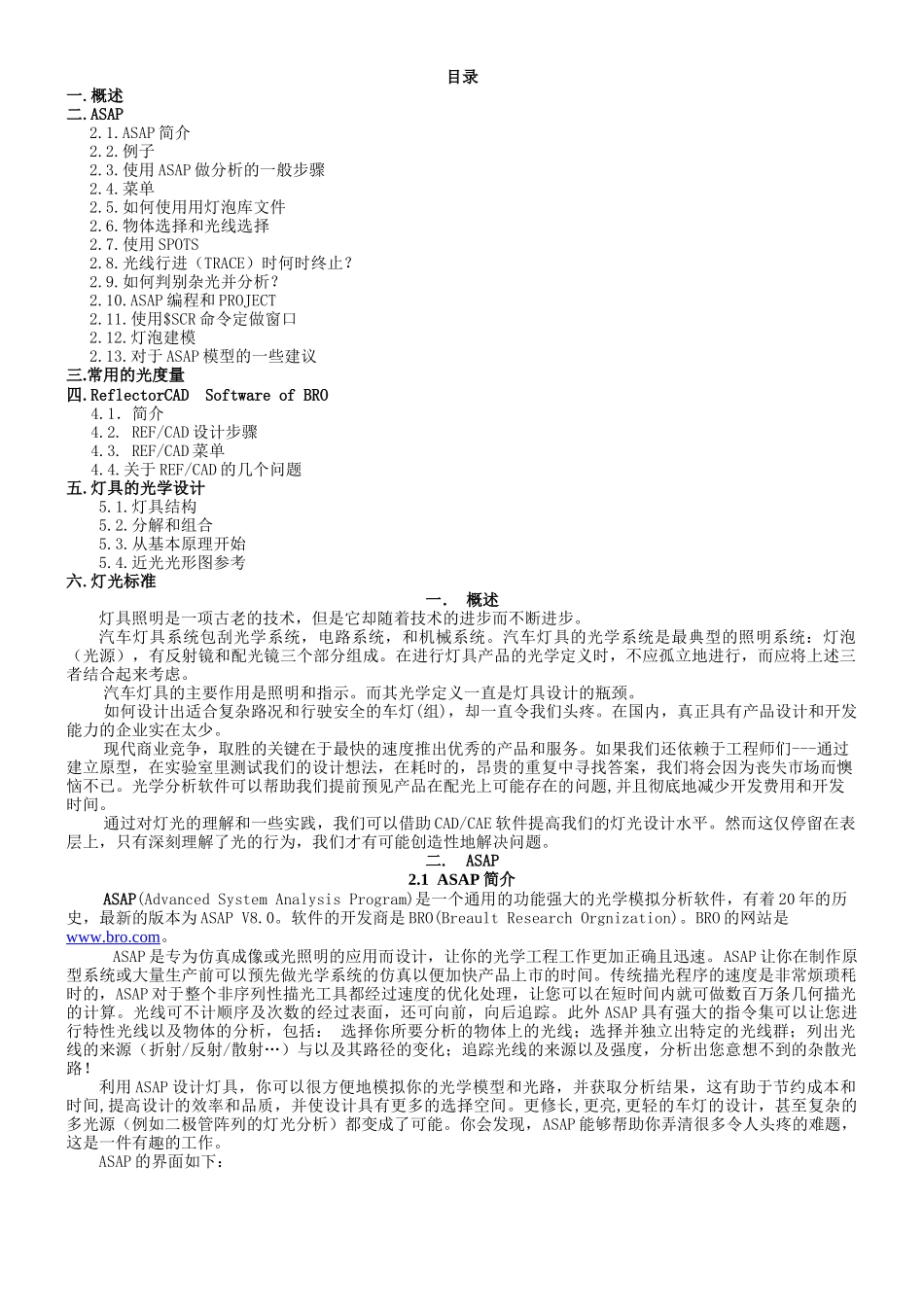

目录一.概述二.ASAP2.1.ASAP简介2.2.例子2.3.使用ASAP做分析的一般步骤2.4.菜单2.5.如何使用用灯泡库文件2.6.物体选择和光线选择2.7.使用SPOTS2.8.光线行进（TRACE）时何时终止？2.9.如何判别杂光并分析？2.10.ASAP编程和PROJECT2.11.使用$SCR命令定做窗口2.12.灯泡建模2.13.对于ASAP模型的一些建议三.常用的光度量四.ReflectorCADSoftwareofBRO4.1．简介4.2.REF/CAD设计步骤4.3.REF/CAD菜单4.4.关于REF/CAD的几个问题五.灯具的光学设计5.1.灯具结构5.2.分解和组合5.3.从基本原理开始5.4.近光光形图参考六.灯光标准一．概述灯具照明是一项古老的技术，但是它却随着技术的进步而不断进步。汽车灯具系统包刮光学系统，电路系统，和机械系统。汽车灯具的光学系统是最典型的照明系统：灯泡（光源），有反射镜和配光镜三个部分组成。在进行灯具产品的光学定义时，不应孤立地进行，而应将上述三者结合起来考虑。汽车灯具的主要作用是照明和指示。而其光学定义一直是灯具设计的瓶颈。如何设计出适合复杂路况和行驶安全的车灯(组)，却一直令我们头疼。在国内，真正具有产品设计和开发能力的企业实在太少。现代商业竞争，取胜的关键在于最快的速度推出优秀的产品和服务。如果我们还依赖于工程师们---通过建立原型，在实验室里测试我们的设计想法，在耗时的，昂贵的重复中寻找答案，我们将会因为丧失市场而懊恼不已。光学分析软件可以帮助我们提前预见产品在配光上可能存在的问题,并且彻底地减少开发费用和开发时间。通过对灯光的理解和一些实践，我们可以借助CAD/CAE软件提高我们的灯光设计水平。然而这仅停留在表层上，只有深刻理解了光的行为，我们才有可能创造性地解决问题。二.ASAP2.1ASAP简介ASAP(AdvancedSystemAnalysisProgram)是一个通用的功能强大的光学模拟分析软件，有着20年的历史，最新的版本为ASAPV8.0。软件的开发商是BRO(BreaultResearchOrgnization)。BRO的网站是www.bro.com。ASAP是专为仿真成像或光照明的应用而设计，让你的光学工程工作更加正确且迅速。ASAP让你在制作原型系统或大量生产前可以预先做光学系统的仿真以便加快产品上市的时间。传统描光程序的速度是非常烦琐秏时的，ASAP对于整个非序列性描光工具都经过速度的优化处理，让您可以在短时间内就可做数百万条几何描光的计算。光线可不计顺序及次数的经过表面，还可向前，向后追踪。此外ASAP具有强大的指令集可以让您进行特性光线以及物体的分析，包括：选择你所要分析的物体上的光线；选择并独立出特定的光线群；列出光线的来源（折射/反射/散射…）与以及其路径的变化；追踪光线的来源以及强度，分析出您意想不到的杂散光路！利用ASAP设计灯具，你可以很方便地模拟你的光学模型和光路，并获取分析结果，这有助于节约成本和时间,提高设计的效率和品质，并使设计具有更多的选择空间。更修长,更亮,更轻的车灯的设计，甚至复杂的多光源（例如二极管阵列的灯光分析）都变成了可能。你会发现，ASAP能够帮助你弄清很多令人头疼的难题，这是一件有趣的工作。ASAP的界面如下：其他光学软件介绍：ZEMAX：是美国焦点软件公司所发展出的光学设计软件，可做光学组件设计与照明系统的照度分析，也可建立反射，折射，绕射等光学模型，并结合优化，公差等分析功能，是套可以运算Sequential及Non-Sequential的软件。版本等级有SE：标准版，XE：完整版，EE：专业版（可运算Non-Sequential）。TracePro光学机构仿真软件：TracePro是一套普遍用于照明系统、光学分析、辐射分析及光度分析的光线仿真软件。TracePro多变化的应用领域包括：照明（Illumination）；导光管（LightPipes）；薄膜光学（TissueOptics）；光机设计（OptomechanicalDesign）；杂散光和激光泵浦。OSLO：是一套标准建构系统及最佳化的光学软件，最主要地，他是用来决定光学系统中最佳组件的大小和外型，如照相机、客户产品、通讯系统、军事/外层空间应用以及科学仪器等。除此之外、他也常用于仿真光学系统性能以及发展出一套对光学设计、测试和制造的专门软件工具，几乎任何一个有关传播光波的光学系统都可用OSLO来模拟设计。还有有包括渐变式折射率表面、非球...
