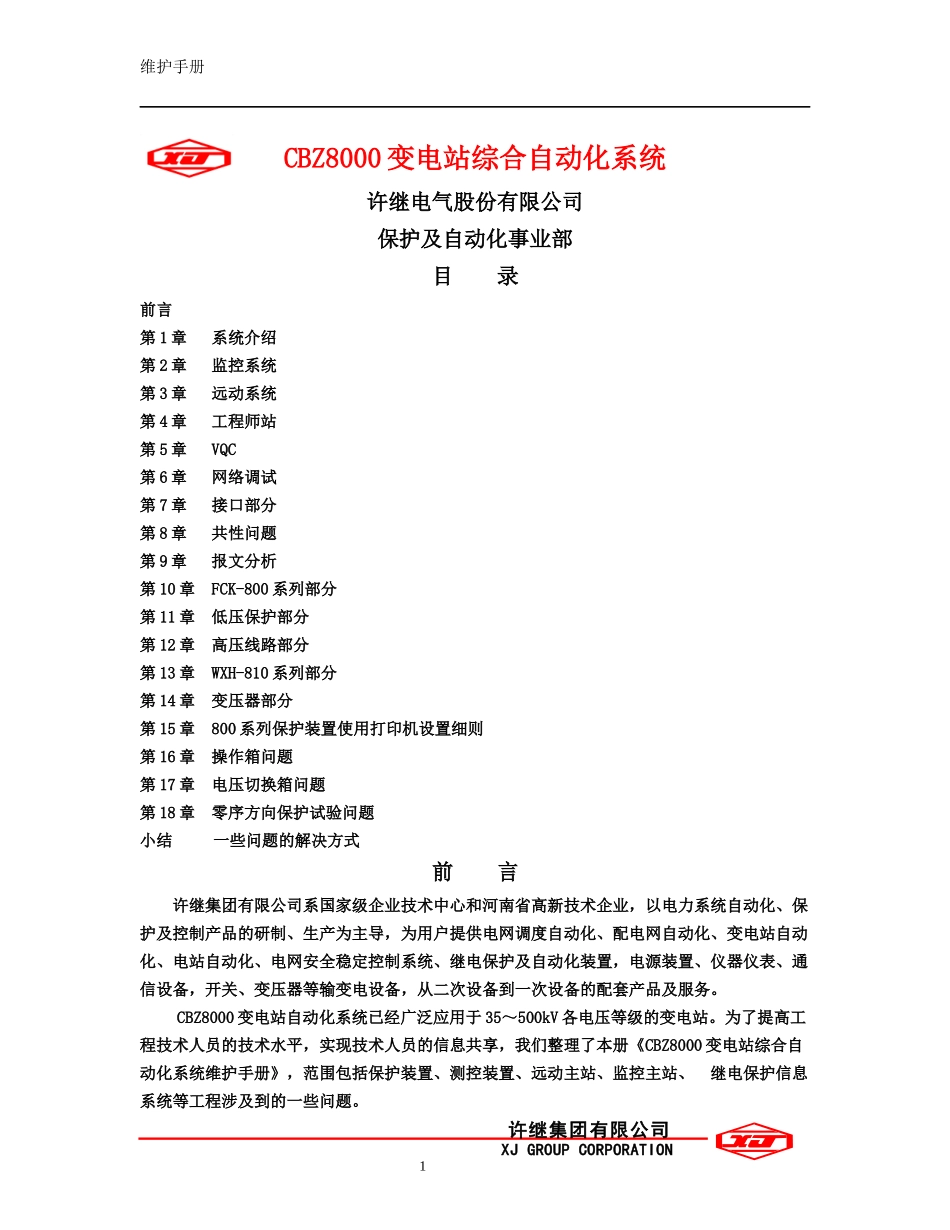

维护手册CBZ8000变电站综合自动化系统许继电气股份有限公司保护及自动化事业部目录前言第1章系统介绍第2章监控系统第3章远动系统第4章工程师站第5章VQC第6章网络调试第7章接口部分第8章共性问题第9章报文分析第10章FCK-800系列部分第11章低压保护部分第12章高压线路部分第13章WXH-810系列部分第14章变压器部分第15章800系列保护装置使用打印机设置细则第16章操作箱问题第17章电压切换箱问题第18章零序方向保护试验问题小结一些问题的解决方式前言许继集团有限公司系国家级企业技术中心和河南省高新技术企业，以电力系统自动化、保护及控制产品的研制、生产为主导，为用户提供电网调度自动化、配电网自动化、变电站自动化、电站自动化、电网安全稳定控制系统、继电保护及自动化装置，电源装置、仪器仪表、通信设备，开关、变压器等输变电设备，从二次设备到一次设备的配套产品及服务。CBZ8000变电站自动化系统已经广泛应用于35～500kV各电压等级的变电站。为了提高工程技术人员的技术水平，实现技术人员的信息共享，我们整理了本册《CBZ8000变电站综合自动化系统维护手册》，范围包括保护装置、测控装置、远动主站、监控主站、继电保护信息系统等工程涉及到的一些问题。许继集团有限公司XJGROUPCORPORATION1维护手册本套CBZ8000系统维护手册首先从包括研发、技术支持、工程设计、工程调试、工程服务等的各个部门收集工程常见的问题，之后针对这些问题及答案进行确认、验证。本手册立足用通俗易懂的文字解释工程实施过程中常见的技术问题，阅读对象主要为现场服务的工程技术人员和用户维护人员。通过阅读本册，使工程人员对工程常见问题有更深层次的掌握。本次整理过程中得到了广大同事的热情支持，提供问题及解答的同事都是从事CBZ8000系统设计，生产，售后服务的一线人员，提出的问题和解决方法都是在工作实际中遇到的，具有较好的通用性和实用性。感谢变电站自动化系统部领导对本次整理工作的大力支持；感谢所有对本次整理工作中不吝赐教的朋友。本册力图对工程常见的问题给出一个比较圆满权威的解答，但由于时间和编者水平有限，出现错误在所难免，欢迎大家批评指正。编者2005年3月于西电子大楼联系电话：0374－3212814/3212195电子邮件：xjkfb@163.COM，第一章系统介绍一.概述变电站自动化系统作为电力系统的基础自动化，在整个电力系统中起着举足轻重的作用。随着电力系统的快速发展，对电力系统自动化水平要求也越来越高。针对当前电力系统的最新要求，许继集团在广泛征求电力系统用户和专家意见的基础上，充分吸收当前国内外厂家的成功经验，并结合自己多年来在电力系统自动化产品设计的丰富经验，采用计算机最新技术，研制开发出CBZ-8000变电站自动化系统。CBZ-8000变电站自动化系统基于Windows2000操作系统，采用面向对象的分层分布式设计思想，间隔层的设备经网关通过以太网与上层进行通讯，系统设计遵循国际标准IEC60870-5-103，IEC60870-5-104传输规约，安全可靠性和开放性都得到了极大地提高。CBZ-8000变电站自动化系统可广泛适用于500kV及以下各电压等级变电站系统。二.CBZ-8000变电站自动化系统特点：1.分层分布式结构。系统分为两层：站控层和间隔层。各间隔的设备相对独立，仅通过站内通信网与站控层进行互联。2.系统可以根据用户的需要灵活配置。系统各个应用单元按照模块化设计，可组可分。小到变电站所有应用功能集中于一台计算机的最小模式配置，大到可配置主备服务器、多台监控主机和多台远动主站、工程师站、五防工作站等大模式配置。3.采用IEC60870（103，104）/61850国际标准通信规约，凡支持上述标准的其他厂家产品可方便地接入到变电站自动化系统中,其他非标准规约,可通过修改网关程序灵活接入。许继集团有限公司XJGROUPCORPORATION2维护手册4.系统可采用光纤，电缆等多种通信介质，组网方式灵活，既可组成光纤自愈式环型以太网，也可以组成光纤星型网，或者组成总线网。5.系统既支持服务器双机热备也支持单网和双网配置，在双网模式下支持双以太网的热备及网络分流，可以满足高端用户的需求。6.系统采用大型商业数据库与自行开发的实时数据库结合，使历...
