ACTL：MarsDVR数字监控信息存储系统白皮书VIP免费

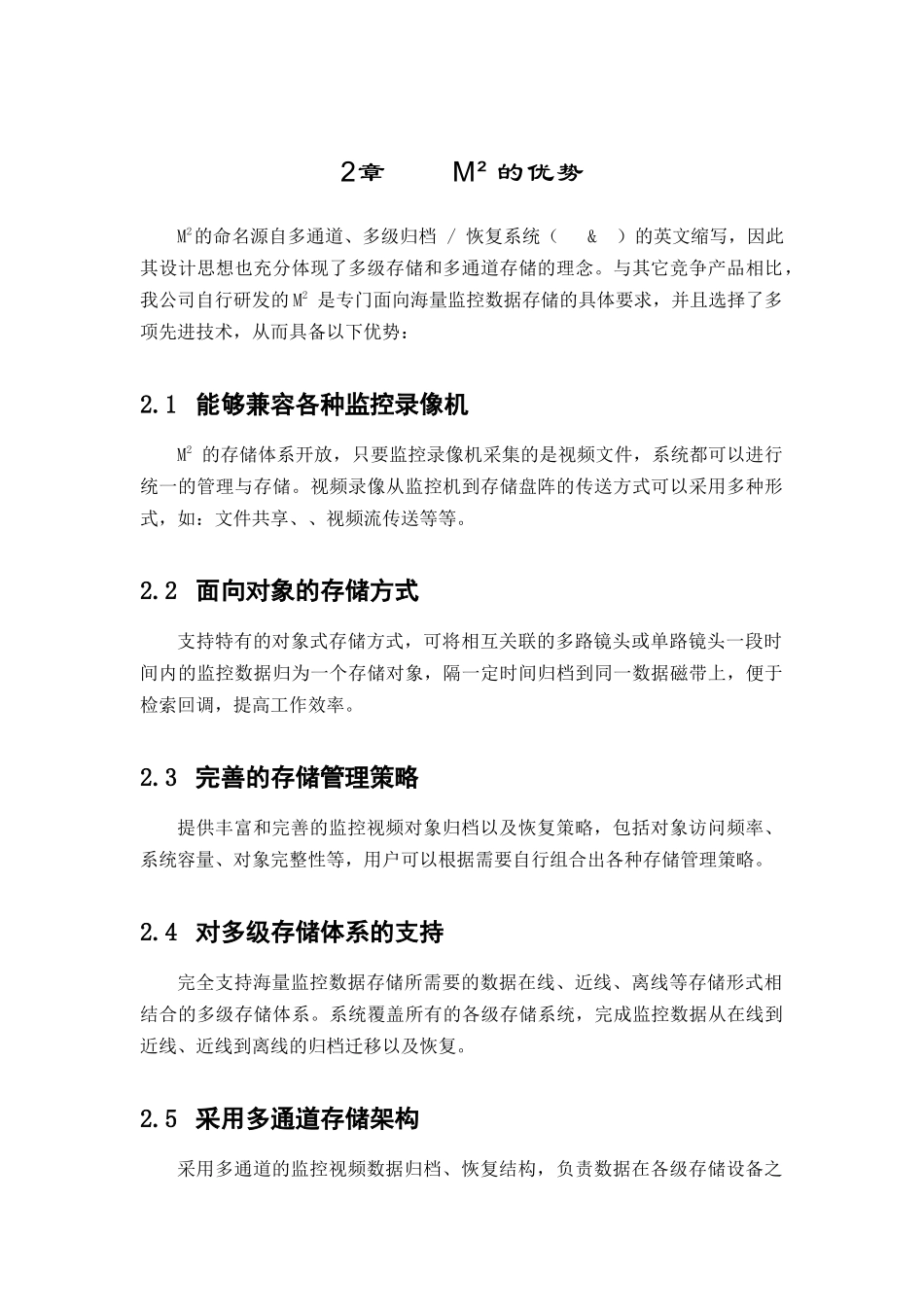

M2数字监控信息存储系统1章概述安全生产和确保产品的高质量是现代企事业单位重要的生命线，建立完善的安全体系是其各项业务正常运转的重要保证。伴随技术的发展，可靠、先进的数字监控与监控数据存储系统已经成为确保安全生产的最重要手段之一。其中，监控系统是业务应用的最前沿；而先进、稳定的监控数据存储系统是整个业务应用的基础支持平台，有了强大的存储管理系统，整个监控业务数据才能够被良好的保存，并进行方便的查询与利用！在安全性要求很高的单位中，数字监控录像一般需要长时间的保存，以备业务需要，因此，如果存在多路监控镜头，形成的数据量就会十分庞大，达到甚至的海量级。M2数字监控信息存储系统，是我公司专门针对数字监控领域海量录像资料存储、检索、回放的具体要求而提出的专业解决方案。由于本系统的存储对象是海量级的视频监控录像，仅使用单一的在线硬盘存储方式是很不经济的，而且，并不是所有的历史监控数据都要求极快的检索速度。因此，根据这种数据的存储检索要求，我们采用了在线硬盘阵列、近线自动磁带库、离线人工带架相结合的多级存储体系，通过设定的具体策略将数据从硬盘中归档到近线带库、进而到离线带架中，使用的时候再进行恢复；网络结构则以为主、为辅助，数据在多级存储之间的调度基于，而仅仅传送控制信息，这样使网络效率达到最优。此外，视频录像从监控机到中心盘阵的传送可以通过也可以通过以太网，完全取决于用户的具体需要。2章M²的优势M2的命名源自多通道、多级归档/恢复系统（&）的英文缩写，因此其设计思想也充分体现了多级存储和多通道存储的理念。与其它竞争产品相比，我公司自行研发的M2是专门面向海量监控数据存储的具体要求，并且选择了多项先进技术，从而具备以下优势：2.1能够兼容各种监控录像机M2的存储体系开放，只要监控录像机采集的是视频文件，系统都可以进行统一的管理与存储。视频录像从监控机到存储盘阵的传送方式可以采用多种形式，如：文件共享、、视频流传送等等。2.2面向对象的存储方式支持特有的对象式存储方式，可将相互关联的多路镜头或单路镜头一段时间内的监控数据归为一个存储对象，隔一定时间归档到同一数据磁带上，便于检索回调，提高工作效率。2.3完善的存储管理策略提供丰富和完善的监控视频对象归档以及恢复策略，包括对象访问频率、系统容量、对象完整性等，用户可以根据需要自行组合出各种存储管理策略。2.4对多级存储体系的支持完全支持海量监控数据存储所需要的数据在线、近线、离线等存储形式相结合的多级存储体系。系统覆盖所有的各级存储系统，完成监控数据从在线到近线、近线到离线的归档迁移以及恢复。2.5采用多通道存储架构采用多通道的监控视频数据归档、恢复结构，负责数据在各级存储设备之间进行归档、恢复的迁移器模块采用多机并行的技术，在管理服务器的统一调度下协同工作。这种模式既保证了系统能够稳定的运行，又保证了数据归档/恢复工作的高效率性。2.6开放的磁带记录格式选择了开放式磁带存储格式，能够给系统以充分的开放性。开放的磁带标准允许用户使用其他厂商的软件对数据磁带进行授权读取，从而给用户的单机恢复操作和异地恢复处理提供便利。2.7独特的纠错冗余处理作为监控录像长时间归档存储系统，确保存储数据的安全是至关重要的。系统中提供了独特的可移动存储介质冗余数据保护方法来提高数据流磁带的可靠性，进行冗余纠错处理。2.8直接控制带库机械手采用国际通用标准直接控制带库机械手，不依赖于第三方软件，因此，具有最广泛的硬件兼容性，目前已经能够支持、、、、等大多数厂商的带库产品。同时可以和第三方的机械手控制软件相配合，来共享同一机械手，完成磁带抓取任务。3章M²模块功能描述M²具体软件模块的逻辑结构如下图所示：3.1监控信息管理检索模块该模块对整个监控系统的存储和检索操作进行集中的管理，主要包括：监控主机镜头管理、存储策略设定、监控录像检索查询、用户权限设置、架上磁带管理、系统维护设置、操作日志记录、检测报警等功能。3.2M2服务器主要作用是接受业务检索层的系统指令，并把将监控录像文件在不同存储设备间迁移的工作任务...
