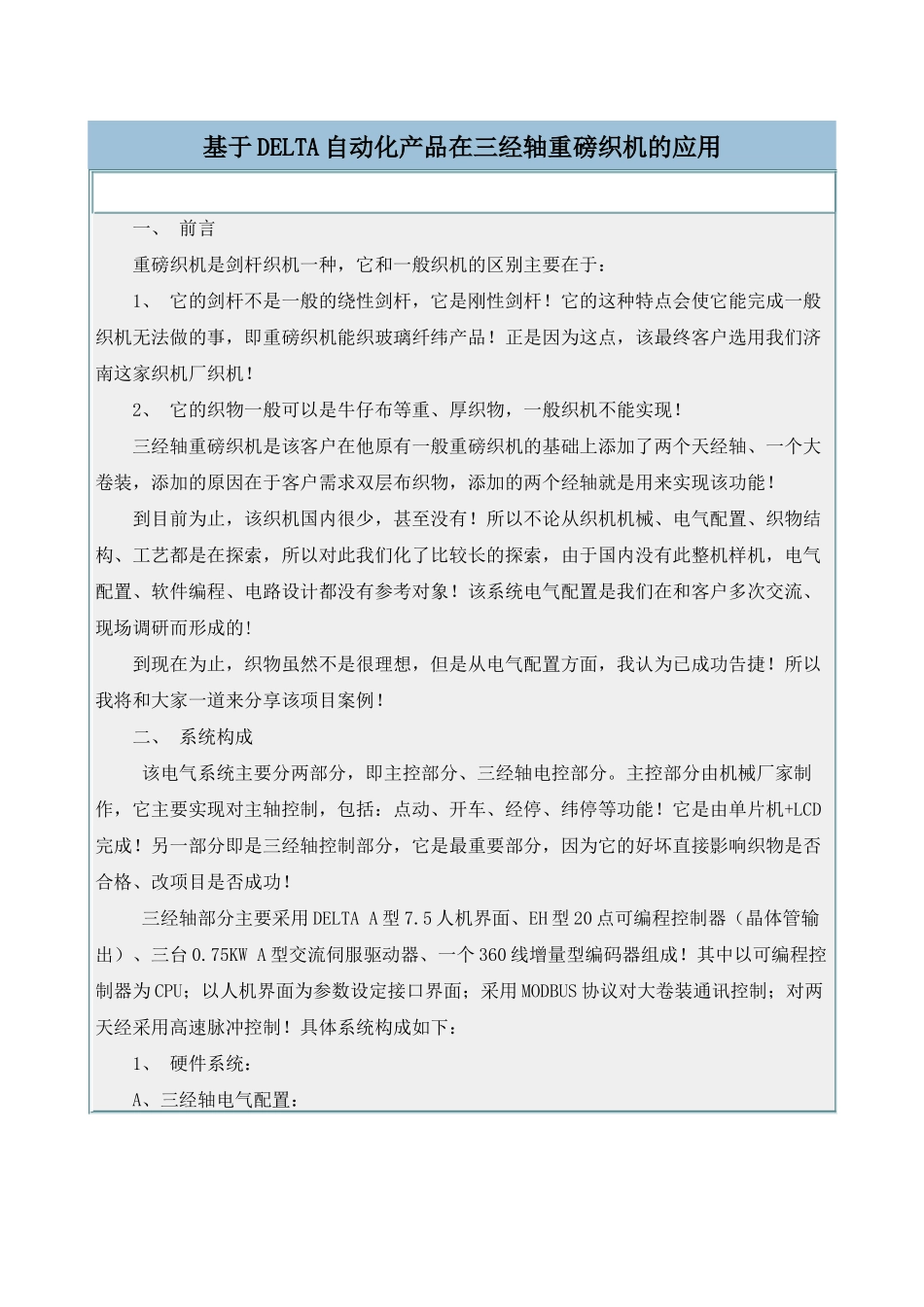

基于DELTA自动化产品在三经轴重磅织机的应用一、前言重磅织机是剑杆织机一种，它和一般织机的区别主要在于：1、它的剑杆不是一般的绕性剑杆，它是刚性剑杆
它的这种特点会使它能完成一般织机无法做的事，即重磅织机能织玻璃纤纬产品
正是因为这点，该最终客户选用我们济南这家织机厂织机
2、它的织物一般可以是牛仔布等重、厚织物，一般织机不能实现
三经轴重磅织机是该客户在他原有一般重磅织机的基础上添加了两个天经轴、一个大卷装，添加的原因在于客户需求双层布织物，添加的两个经轴就是用来实现该功能
到目前为止，该织机国内很少，甚至没有
所以不论从织机机械、电气配置、织物结构、工艺都是在探索，所以对此我们化了比较长的探索，由于国内没有此整机样机，电气配置、软件编程、电路设计都没有参考对象
该系统电气配置是我们在和客户多次交流、现场调研而形成的
到现在为止，织物虽然不是很理想，但是从电气配置方面，我认为已成功告捷
所以我将和大家一道来分享该项目案例
二、系统构成该电气系统主要分两部分，即主控部分、三经轴电控部分
主控部分由机械厂家制作，它主要实现对主轴控制，包括：点动、开车、经停、纬停等功能
它是由单片机+LCD完成
另一部分即是三经轴控制部分，它是最重要部分，因为它的好坏直接影响织物是否合格、改项目是否成功
三经轴部分主要采用DELTAA型7
5人机界面、EH型20点可编程控制器（晶体管输出）、三台0
75KWA型交流伺服驱动器、一个360线增量型编码器组成
其中以可编程控制器为CPU；以人机界面为参数设定接口界面；采用MODBUS协议对大卷装通讯控制；对两天经采用高速脉冲控制

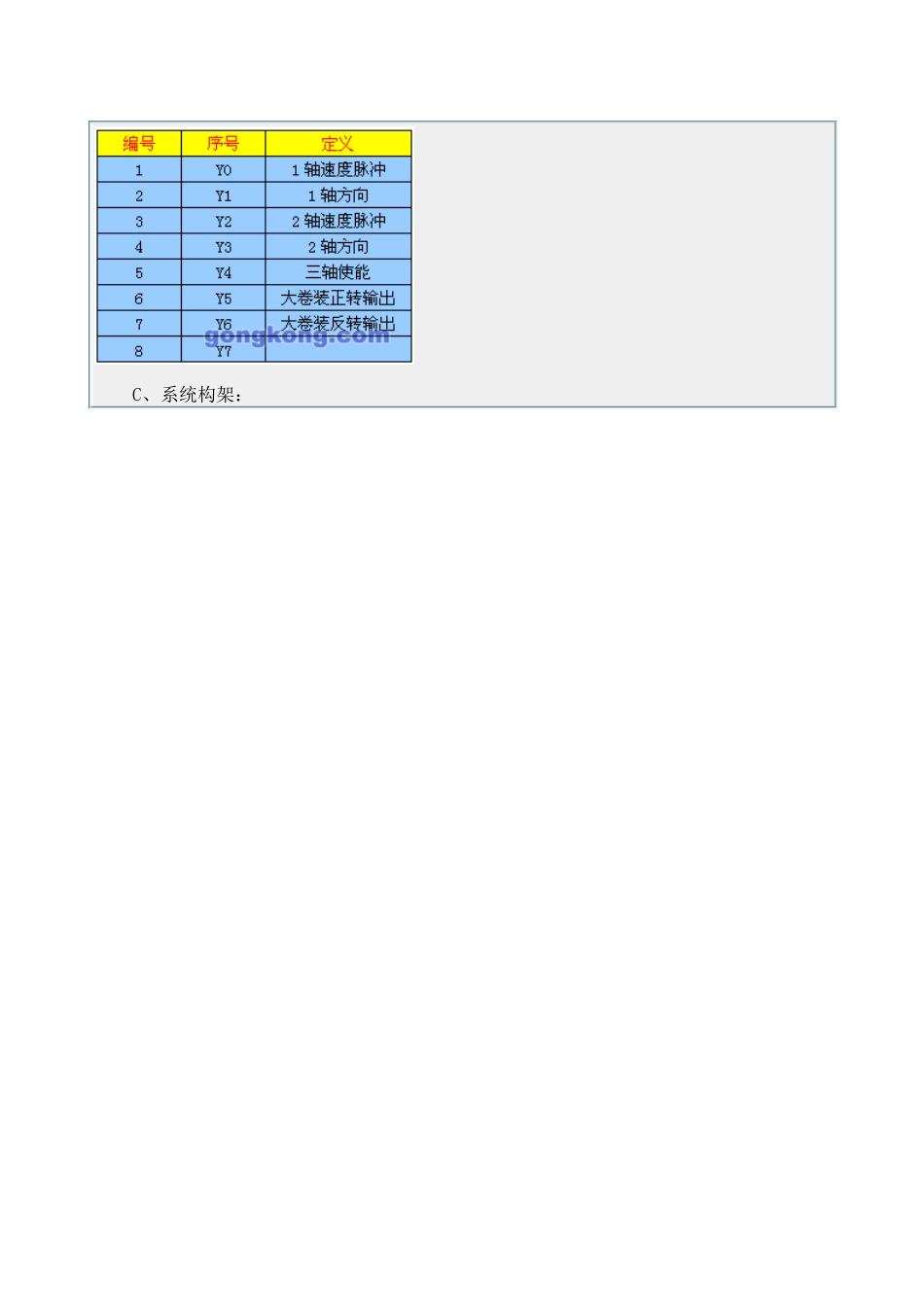

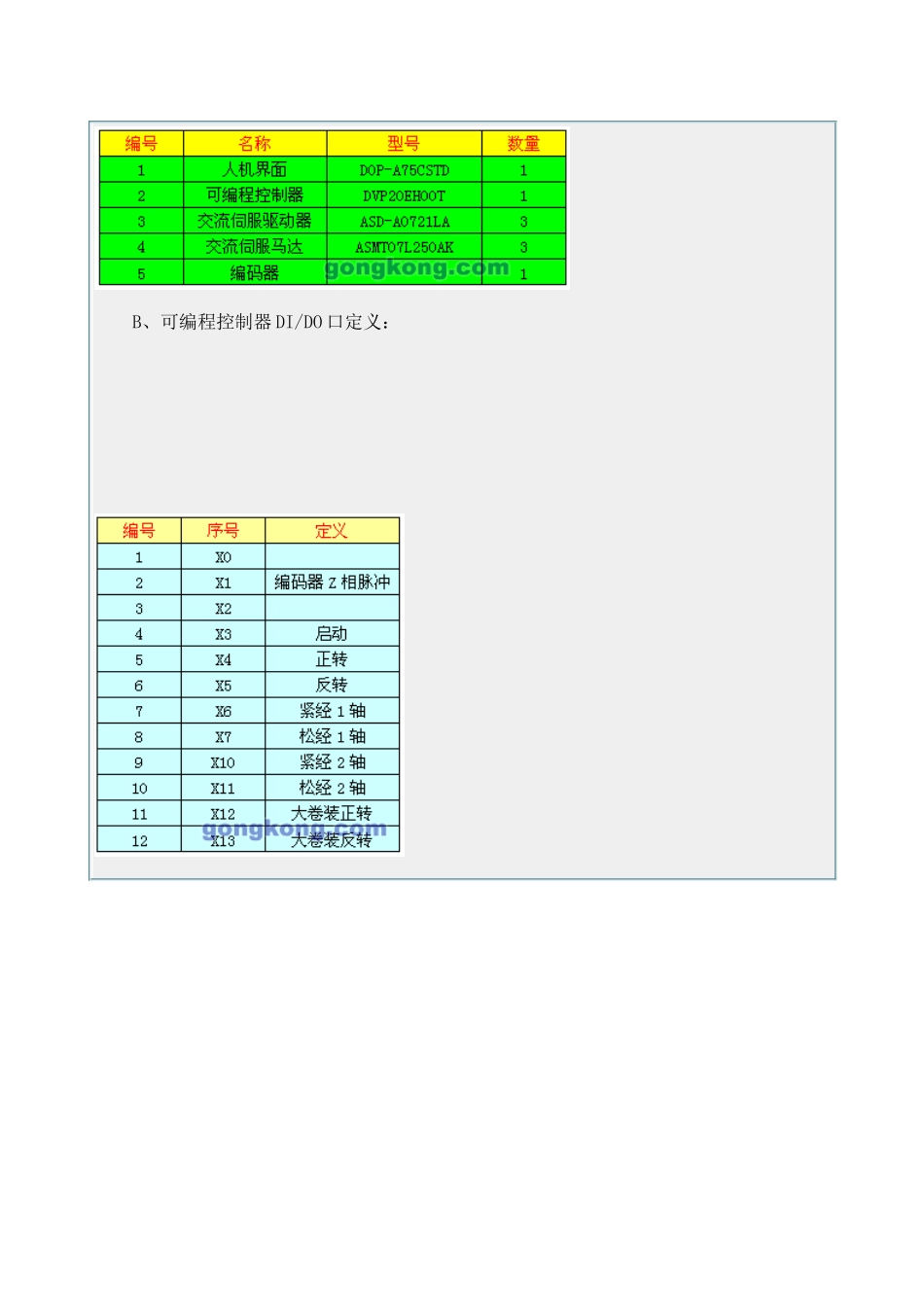

具体系统构成如下：1、硬件系统：A、三经轴电气配置：B、可编程控制器DI/DO口定义：C、系统构架：说明：（1）三伺服分别控制1、2天经、大卷装设备（2）1、2伺服采用pt模式脉冲控制；大卷装伺服采用DELTAMODBU
