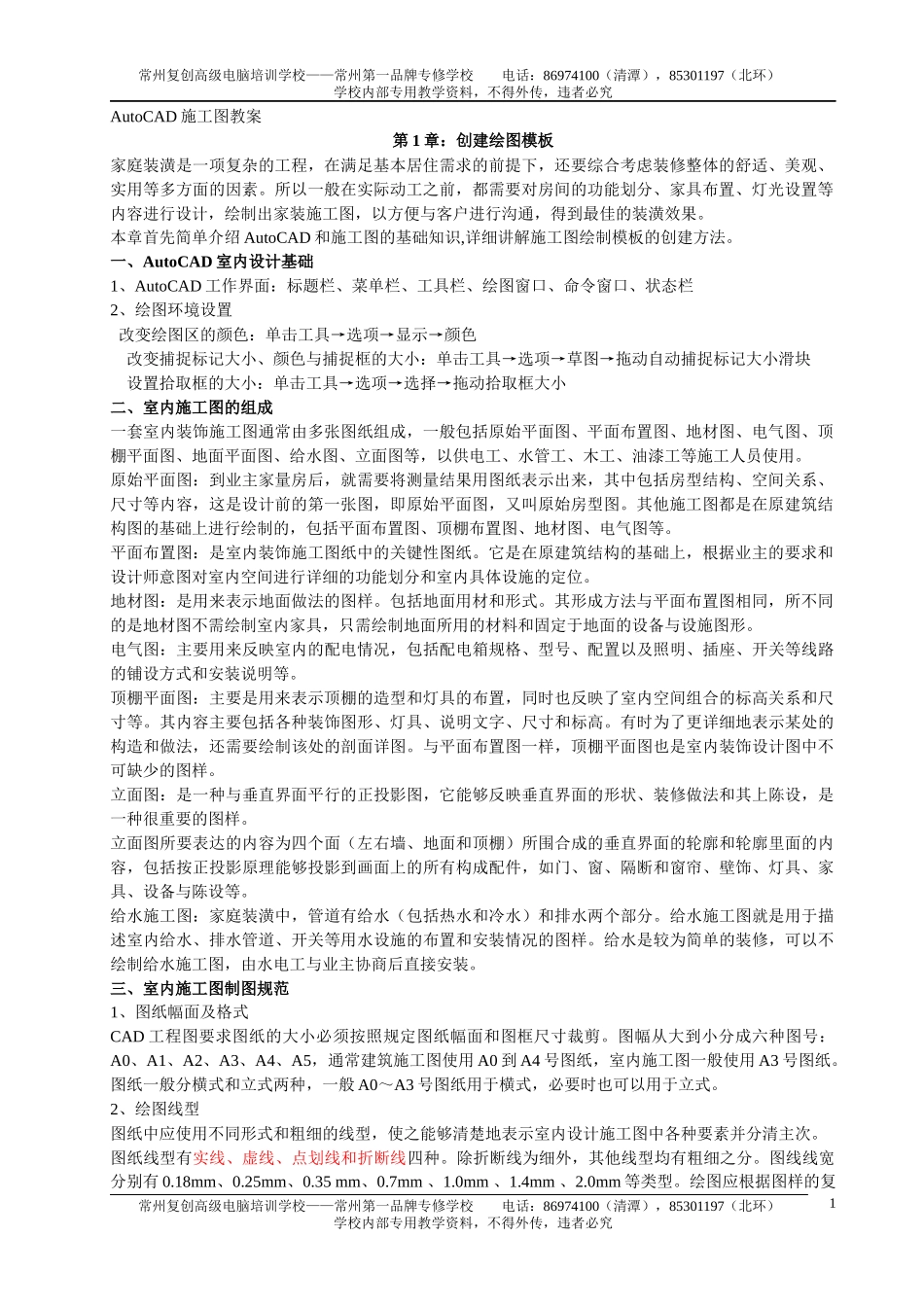

常州复创高级电脑培训学校——常州第一品牌专修学校电话：86974100（清潭），85301197（北环）学校内部专用教学资料，不得外传，违者必究AutoCAD施工图教案第1章：创建绘图模板家庭装潢是一项复杂的工程，在满足基本居住需求的前提下，还要综合考虑装修整体的舒适、美观、实用等多方面的因素。所以一般在实际动工之前，都需要对房间的功能划分、家具布置、灯光设置等内容进行设计，绘制出家装施工图，以方便与客户进行沟通，得到最佳的装潢效果。本章首先简单介绍AutoCAD和施工图的基础知识,详细讲解施工图绘制模板的创建方法。一、AutoCAD室内设计基础1、AutoCAD工作界面：标题栏、菜单栏、工具栏、绘图窗口、命令窗口、状态栏2、绘图环境设置改变绘图区的颜色：单击工具→选项→显示→颜色改变捕捉标记大小、颜色与捕捉框的大小：单击工具→选项→草图→拖动自动捕捉标记大小滑块设置拾取框的大小：单击工具→选项→选择→拖动拾取框大小二、室内施工图的组成一套室内装饰施工图通常由多张图纸组成，一般包括原始平面图、平面布置图、地材图、电气图、顶棚平面图、地面平面图、给水图、立面图等，以供电工、水管工、木工、油漆工等施工人员使用。原始平面图：到业主家量房后，就需要将测量结果用图纸表示出来，其中包括房型结构、空间关系、尺寸等内容，这是设计前的第一张图，即原始平面图，又叫原始房型图。其他施工图都是在原建筑结构图的基础上进行绘制的，包括平面布置图、顶棚布置图、地材图、电气图等。平面布置图：是室内装饰施工图纸中的关键性图纸。它是在原建筑结构的基础上，根据业主的要求和设计师意图对室内空间进行详细的功能划分和室内具体设施的定位。地材图：是用来表示地面做法的图样。包括地面用材和形式。其形成方法与平面布置图相同，所不同的是地材图不需绘制室内家具，只需绘制地面所用的材料和固定于地面的设备与设施图形。电气图：主要用来反映室内的配电情况，包括配电箱规格、型号、配置以及照明、插座、开关等线路的铺设方式和安装说明等。顶棚平面图：主要是用来表示顶棚的造型和灯具的布置，同时也反映了室内空间组合的标高关系和尺寸等。其内容主要包括各种装饰图形、灯具、说明文字、尺寸和标高。有时为了更详细地表示某处的构造和做法，还需要绘制该处的剖面详图。与平面布置图一样，顶棚平面图也是室内装饰设计图中不可缺少的图样。立面图：是一种与垂直界面平行的正投影图，它能够反映垂直界面的形状、装修做法和其上陈设，是一种很重要的图样。立面图所要表达的内容为四个面（左右墙、地面和顶棚）所围合成的垂直界面的轮廓和轮廓里面的内容，包括按正投影原理能够投影到画面上的所有构成配件，如门、窗、隔断和窗帘、壁饰、灯具、家具、设备与陈设等。给水施工图：家庭装潢中，管道有给水（包括热水和冷水）和排水两个部分。给水施工图就是用于描述室内给水、排水管道、开关等用水设施的布置和安装情况的图样。给水是较为简单的装修，可以不绘制给水施工图，由水电工与业主协商后直接安装。三、室内施工图制图规范1、图纸幅面及格式CAD工程图要求图纸的大小必须按照规定图纸幅面和图框尺寸裁剪。图幅从大到小分成六种图号：A0、A1、A2、A3、A4、A5，通常建筑施工图使用A0到A4号图纸，室内施工图一般使用A3号图纸。图纸一般分横式和立式两种，一般A0～A3号图纸用于横式，必要时也可以用于立式。2、绘图线型图纸中应使用不同形式和粗细的线型，使之能够清楚地表示室内设计施工图中各种要素并分清主次。图纸线型有实线、虚线、点划线和折断线四种。除折断线为细外，其他线型均有粗细之分。图线线宽分别有0.18mm、0.25mm、0.35mm、0.7mm、1.0mm、1.4mm、2.0mm等类型。绘图应根据图样的复常州复创高级电脑培训学校——常州第一品牌专修学校电话：86974100（清潭），85301197（北环）学校内部专用教学资料，不得外传，违者必究1常州复创高级电脑培训学校——常州第一品牌专修学校电话：86974100（清潭），85301197（北环）学校内部专用教学资料，不得外传，违者必究杂程度和比例尺的大小，确定粗、中、细线的宽度。线宽比常为4：2：1，粗线的宽...
