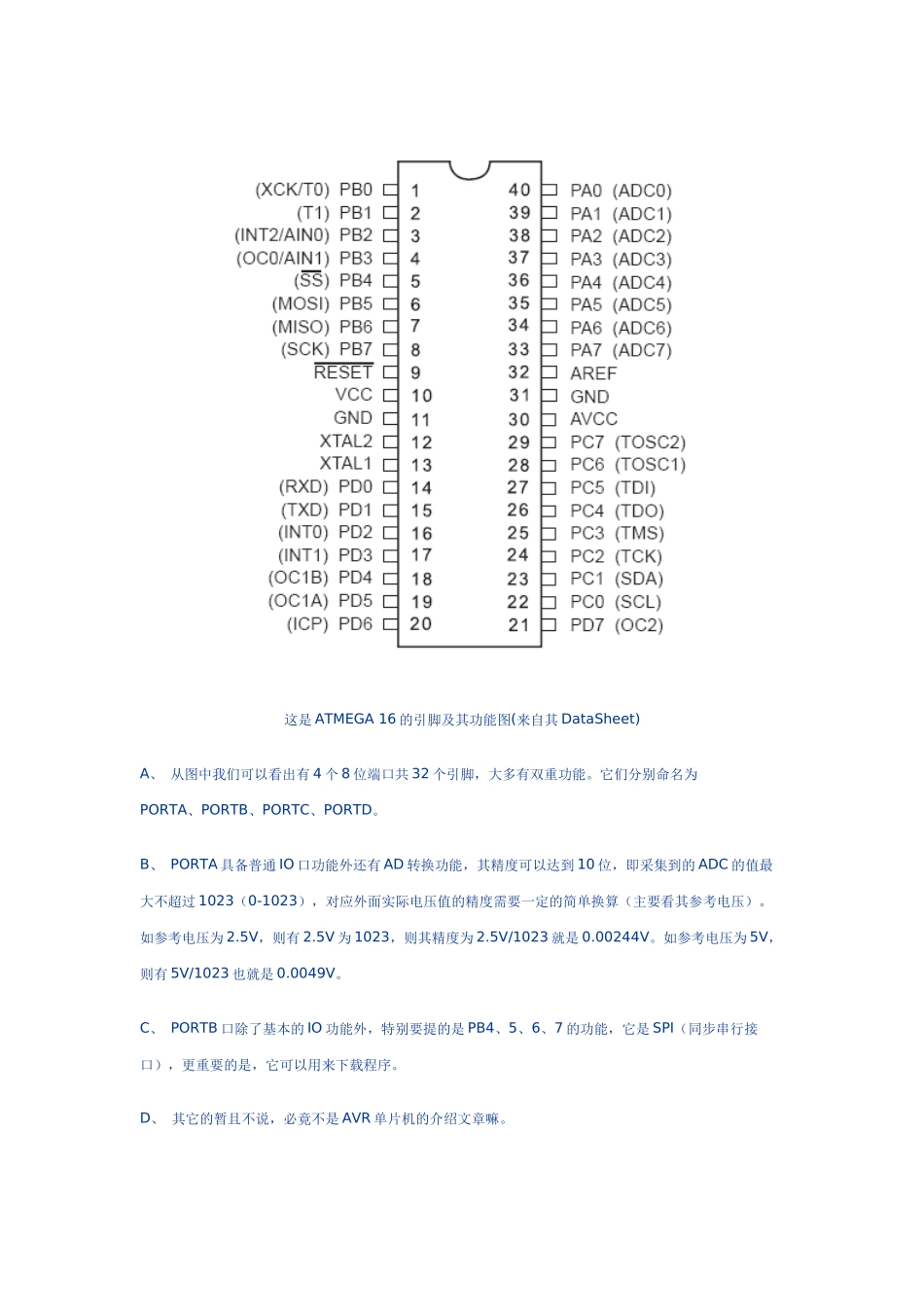

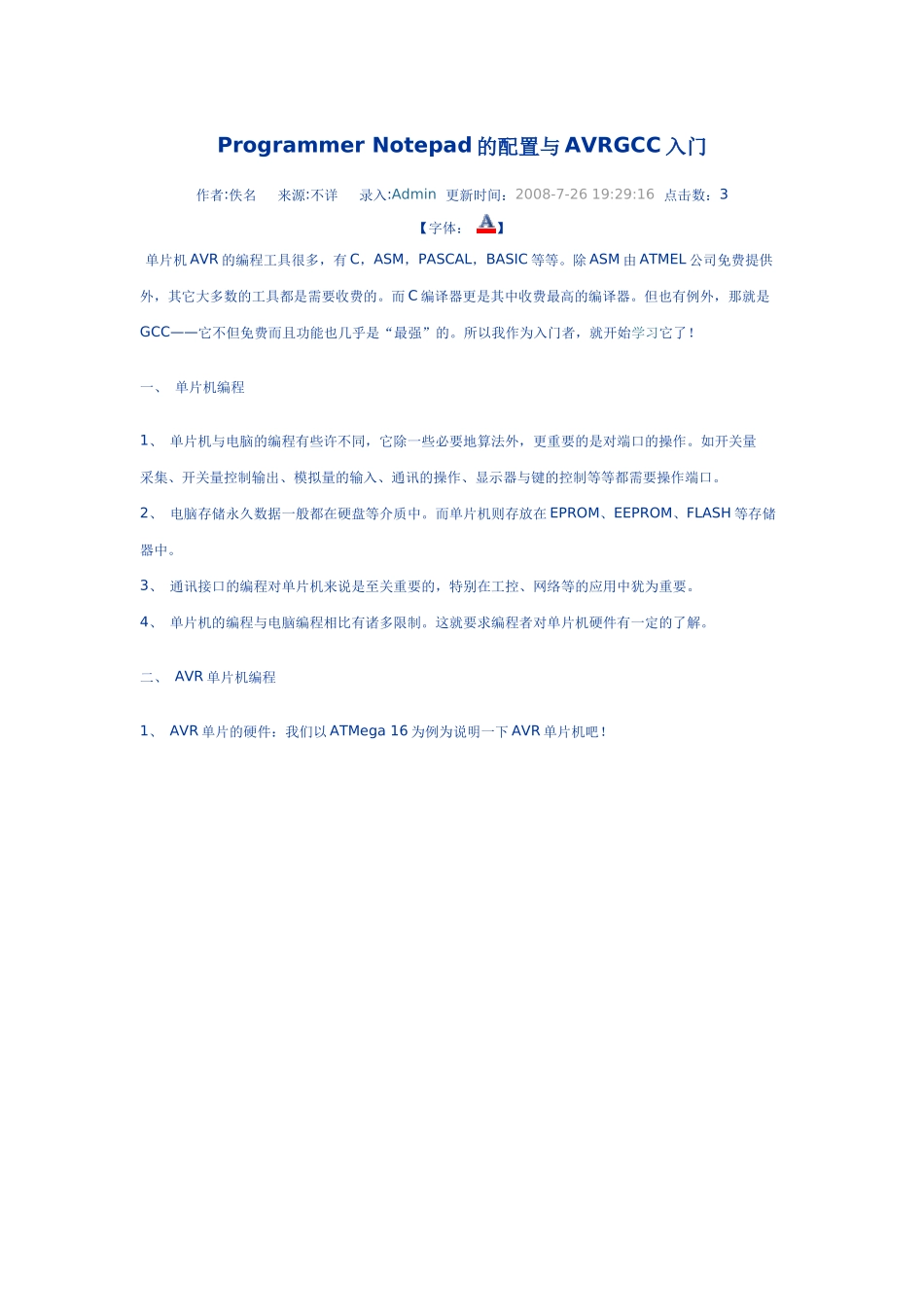

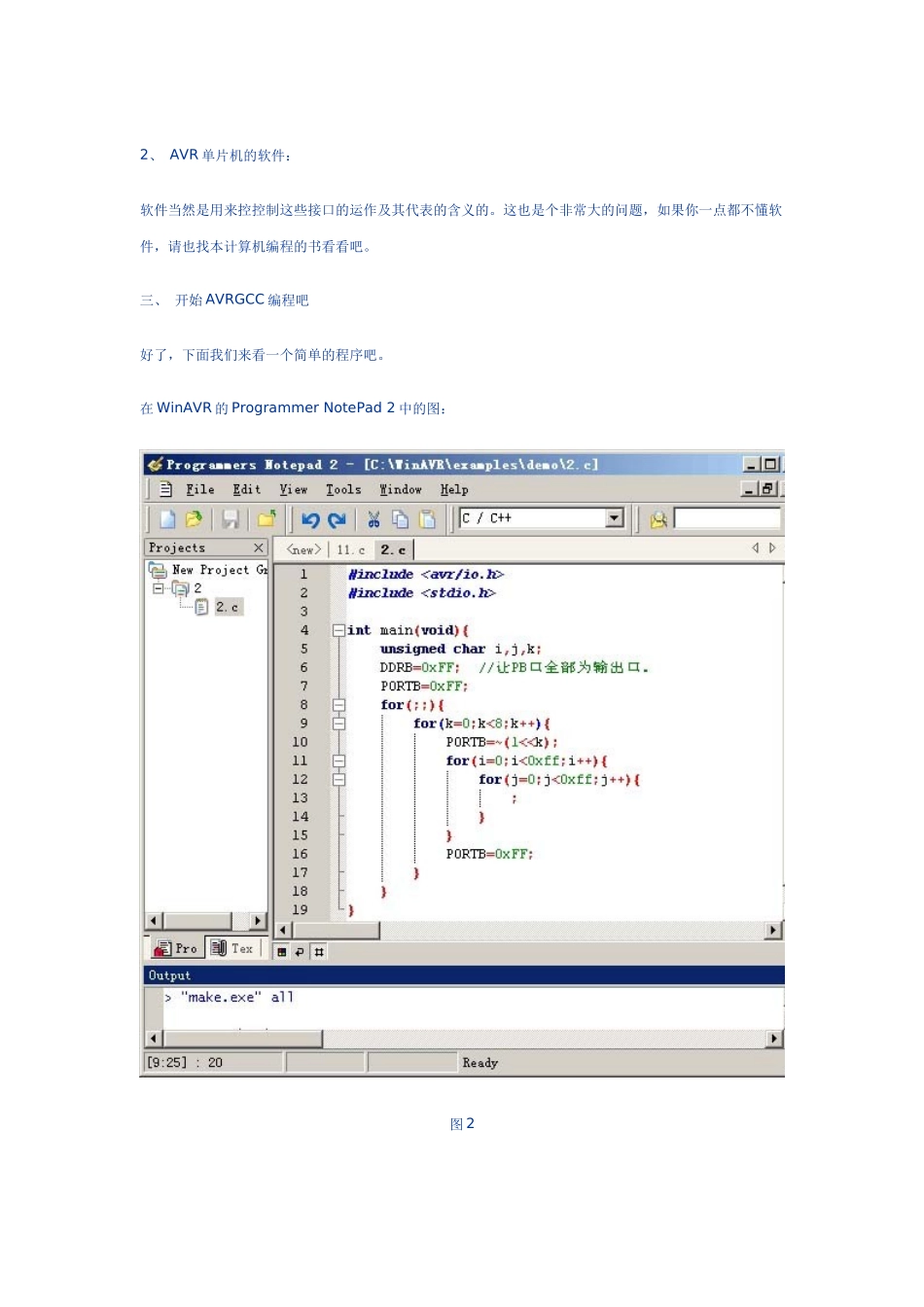

ProgrammerNotepad的配置与AVRGCC入门作者:佚名来源:不详录入:Admin更新时间：2008-7-2619:29:16点击数：3【字体：】单片机AVR的编程工具很多，有C，ASM，PASCAL，BASIC等等。除ASM由ATMEL公司免费提供外，其它大多数的工具都是需要收费的。而C编译器更是其中收费最高的编译器。但也有例外，那就是GCC——它不但免费而且功能也几乎是“最强”的。所以我作为入门者，就开始学习它了！一、单片机编程1、单片机与电脑的编程有些许不同，它除一些必要地算法外，更重要的是对端口的操作。如开关量采集、开关量控制输出、模拟量的输入、通讯的操作、显示器与键的控制等等都需要操作端口。2、电脑存储永久数据一般都在硬盘等介质中。而单片机则存放在EPROM、EEPROM、FLASH等存储器中。3、通讯接口的编程对单片机来说是至关重要的，特别在工控、网络等的应用中犹为重要。4、单片机的编程与电脑编程相比有诸多限制。这就要求编程者对单片机硬件有一定的了解。二、AVR单片机编程1、AVR单片的硬件：我们以ATMega16为例为说明一下AVR单片机吧！这是ATMEGA16的引脚及其功能图(来自其DataSheet)A、从图中我们可以看出有4个8位端口共32个引脚，大多有双重功能。它们分别命名为PORTA、PORTB、PORTC、PORTD。B、PORTA具备普通IO口功能外还有AD转换功能，其精度可以达到10位，即采集到的ADC的值最大不超过1023（0-1023），对应外面实际电压值的精度需要一定的简单换算（主要看其参考电压）。如参考电压为2.5V，则有2.5V为1023，则其精度为2.5V/1023就是0.00244V。如参考电压为5V，则有5V/1023也就是0.0049V。C、PORTB口除了基本的IO功能外，特别要提的是PB4、5、6、7的功能，它是SPI（同步串行接口），更重要的是，它可以用来下载程序。D、其它的暂且不说，必竟不是AVR单片机的介绍文章嘛。2、AVR单片机的软件：软件当然是用来控控制这些接口的运作及其代表的含义的。这也是个非常大的问题，如果你一点都不懂软件，请也找本计算机编程的书看看吧。三、开始AVRGCC编程吧好了，下面我们来看一个简单的程序吧。在WinAVR的ProgrammerNotePad2中的图：图2执行MakeAll后，生成HEX文件（本例中的文件名2.HEX）。以下是它的全过程。>"make.exe"all--------begin--------avr-gcc(GCC)3.4.1//告知avr-gcc的版本号Copyright(C)2004FreeSoftwareFoundation,Inc.//编译器所属于公司及其版权信息Thisisfreesoftware;seethesourceforcopyingconditions.ThereisNOwarranty;notevenforMERCHANTABILITYorFITNESSFORAPARTICULARPURPOSE.//这是ELF文件的一些信息，ELF文件用于调试。Sizebefore://转换前的ELF文件信息2.elf:sectionsizeaddr.text2080.data08388704.bss08388704.noinit08388704.eeprom08454144.stab7800.stabstr14690Total2457ConvertingtoAVRExtendedCOFF:2.cof//将ELF文件转换成AVRStudio能够接受的格式avr-objcopy--debugging--change-section-address.data-0x800000--change-section-address.bss-0x800000--change-section-address.noinit-0x800000--change-section-address.eeprom-0x810000-Ocoff-ext-avr2.elf2.cofDiscardinglocalsymboloutsideanycompilationunit:.do_copy_data_startDiscardinglocalsymboloutsideanycompilationunit:.do_copy_data_loopDiscardinglocalsymboloutsideanycompilationunit:.do_clear_bss_startDiscardinglocalsymboloutsideanycompilationunit:.do_clear_bss_loopSizeafter://转换后的文件信息。2.elf:sectionsizeaddr.text2080.data08388704.bss08388704.noinit08388704.eeprom08454144.stab7800.stabstr14690Total2457Errors:none//编译过程中产生的错误数--------end--------//编译结束>ProcessExitCode:0//avr-gcc结束信息，0表示正常结束接下来用AVRISP程序将2.hex文件下载后AVR单片机中，观看效果。（可以考虑买个双龙的试验器SL_AVRAD）。下面我们来看看avr-gcc的IDE吧。主窗口(图3)这是非常标准的WindowsStyle窗口。当然它由于不是专为avr-gcc设计，所以对它进行设置是必不可少的！下面我就来设置它，以使它成为我们好用的工具吧。（呵呵！可千万别小看它哦）...
