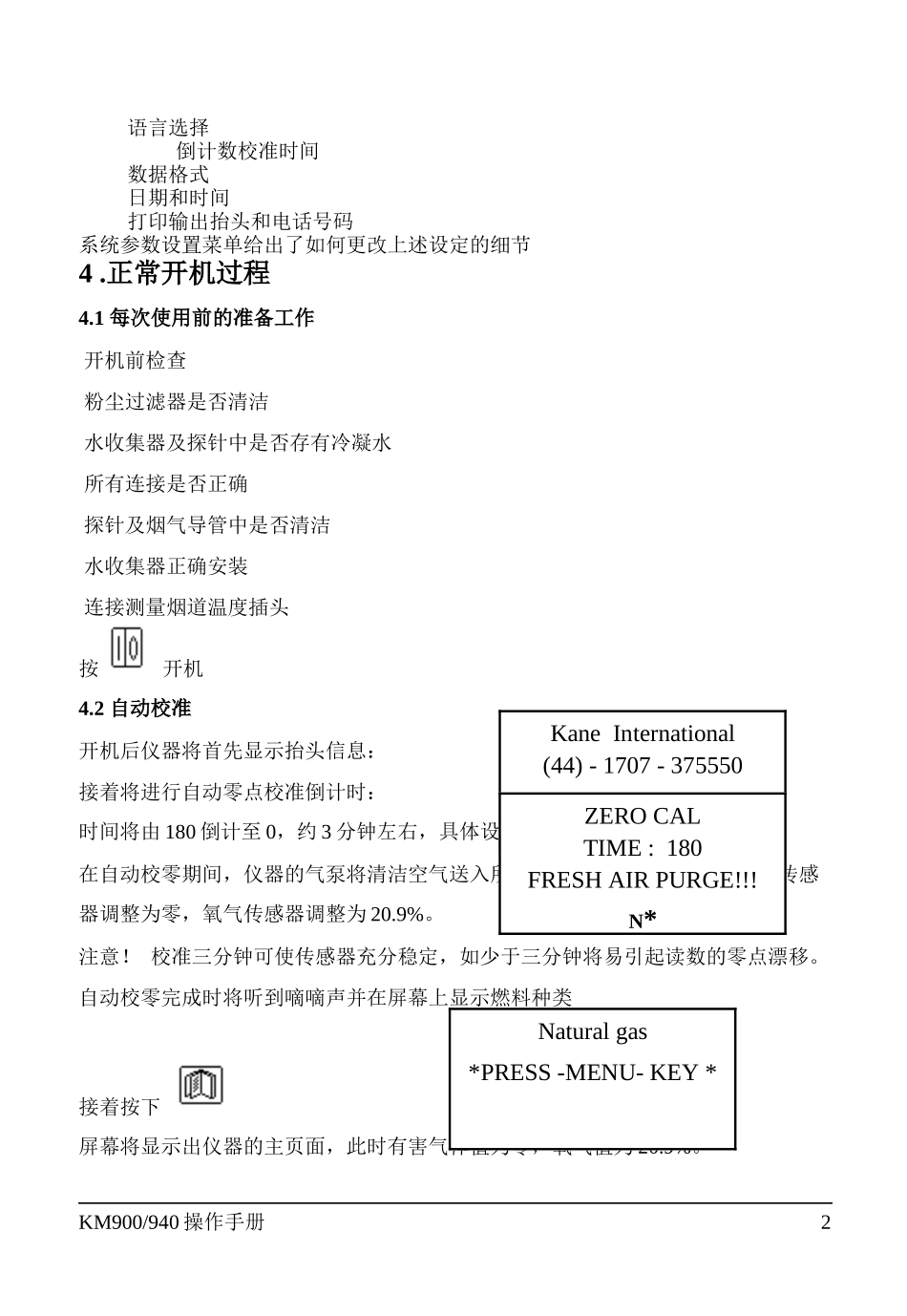

KM940烟气分析仪说明书1.仪器外观和特点1.1仪器外观和控制面板开/关上选择控制键菜单键下选择控制键泵开关键储存功能键回车/背光键打印键1.2仪器背部注意！不要堵住出气口，否则会严重影响分析仪的操作。1.3标准探针1.4仪KM900/940操作手册0器的连接2.安全警示！由于烟道气中可能含有易挥发的有毒物质，使用本仪器一定要在通风良好的地方,操作人员必须经过严格的操作培训。3.首次使用充电12小时检查仪器备件是否齐全仔细阅读本手册当你首次使用这台仪器时，你必须先选择设定：1KM900/940操作手册语言选择倒计数校准时间数据格式日期和时间打印输出抬头和电话号码系统参数设置菜单给出了如何更改上述设定的细节4.正常开机过程4.1每次使用前的准备工作开机前检查粉尘过滤器是否清洁水收集器及探针中是否存有冷凝水所有连接是否正确探针及烟气导管中是否清洁水收集器正确安装连接测量烟道温度插头按开机4.2自动校准开机后仪器将首先显示抬头信息：接着将进行自动零点校准倒计时：时间将由180倒计至0，约3分钟左右，具体设定详见系统设置菜单。在自动校零期间，仪器的气泵将清洁空气送入所有传感器，使所有的有害气体传感器调整为零，氧气传感器调整为20.9%。注意！校准三分钟可使传感器充分稳定，如少于三分钟将易引起读数的零点漂移。自动校零完成时将听到嘀嘀声并在屏幕上显示燃料种类接着按下屏幕将显示出仪器的主页面，此时有害气体值为零，氧气值为20.9%。KM900/940操作手册2KaneInternational(44)-1707-375550N*Naturalgas*PRESS-MENU-KEY*ZEROCALTIME:180FRESHAIRPURGE!!!N*每个参数将在‘附录–A’中详细介绍。用和可更换显示页面4.3主页面参数主页面一次可显示4或8个参数，在显示菜单中可以选择以下三种显示模式。4PageMode4行同时显示4个参数Linescrollmode可更换每页最底一行，显示用户需要的参数。8PageMode4行同时显示8个参数4.4烟道气采样当自动校准结束后，探针便可以插入烟道采样孔内。探针上的防滑圆锥在直径8毫米～12毫米的圆孔中可防止下滑。标准探针可以在650℃的温度下使用，而当温度超过1100℃时则必须使用高温探针。注：为保证电池能量，测量间隔时间较短时应关闭泵。4.5测量烟道压力压力测量接口有正负之分（见第1页）。当测量静压时，两个接口测量的数值相同，但一个为正值，一个为负值。正压时接“+”接口，负压时接“—”接口。当测量动压时，需将皮托管同时连接在两个压力接口上。压力读数显示在屏幕第四行：4.6采样过程中的常规检查为保证采样中仪器的正常使用，必须认真检查：烟道温度不超过探针最高使用温度。操作的环境温度不超过仪器的正常工作温度，一般为0-40℃。不要将仪器放在热的物体表面。水收集器摆放垂直。经常观察水收集器，防止冷凝水流入仪器。保证粉尘过滤器的请洁，不堵塞气路。4.7正常的关机过程3KM900/940操作手册CO/CO2R..0.0001PINDEX%..0.01XAIR%..0.0Prsmbar0.00NETTC....0.0O2%....20.9COppm..0000EFF(G)%....0.0CO2%....0.0FLUEC....0.0INLT..NOTFITTEDAMBIENTC..21将探针从烟道中取出后自然冷却-注意！探针可能会很热-。不要将探针放入水中，否则会损坏仪器的抽气泵和传感器。让仪器在清新空气中开泵运行3-5分钟，使传感器得到清新空气的充分清洗。按键，仪器从30开始倒计数，至0后自动关机。如果在操作中错按了，在倒计时未到0前，按便可回到正常操作状态。4.8电磁相容性KM940完全遵守欧洲议会的89/336/EEC条款，条款规定任何电子设备运行时产生的电磁干扰都必须低于规定的标准，且必须防电磁干扰。5.菜单操作5.1基本操作主显示页面按进入主菜单按或上下移动光标按进入子菜单按选择参数用或更改设定按确定并移动到下一个参数KM900/940操作手册4OFF30MENUTOESCAPENETTC....0.0O2%....20.9COppm..0000EFF(G)%....0.0FUEL:NAUTRALGASO2ref:OFFSMOKE:OFFRESET:NOFUEL:NAUTRALGASO2ref:OFFSMOKE:OFFRESET:NOFUEL:LightOilO2ref:OFFSMOKE:OFFRESET:NOMAINMENU1.SELECT3.DISPLAY2.UNITS4.SETUPMAINMENU1.SELECT3.DISPLAY2.UNITS4.SETUP按键储存设定并返回主菜单按键返回主显示页面5.2主菜单的控制和设定5.2.1主菜单主...
