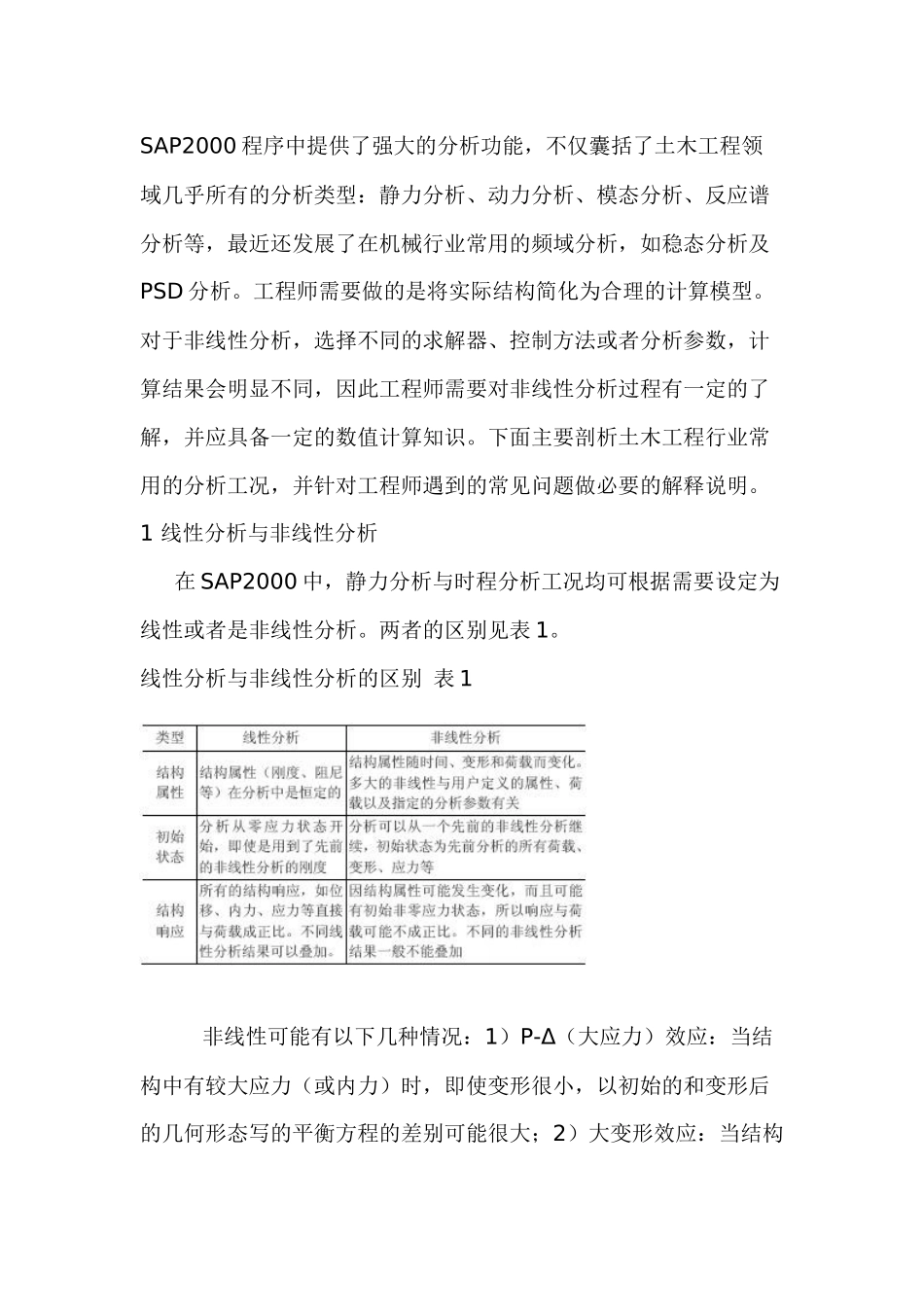

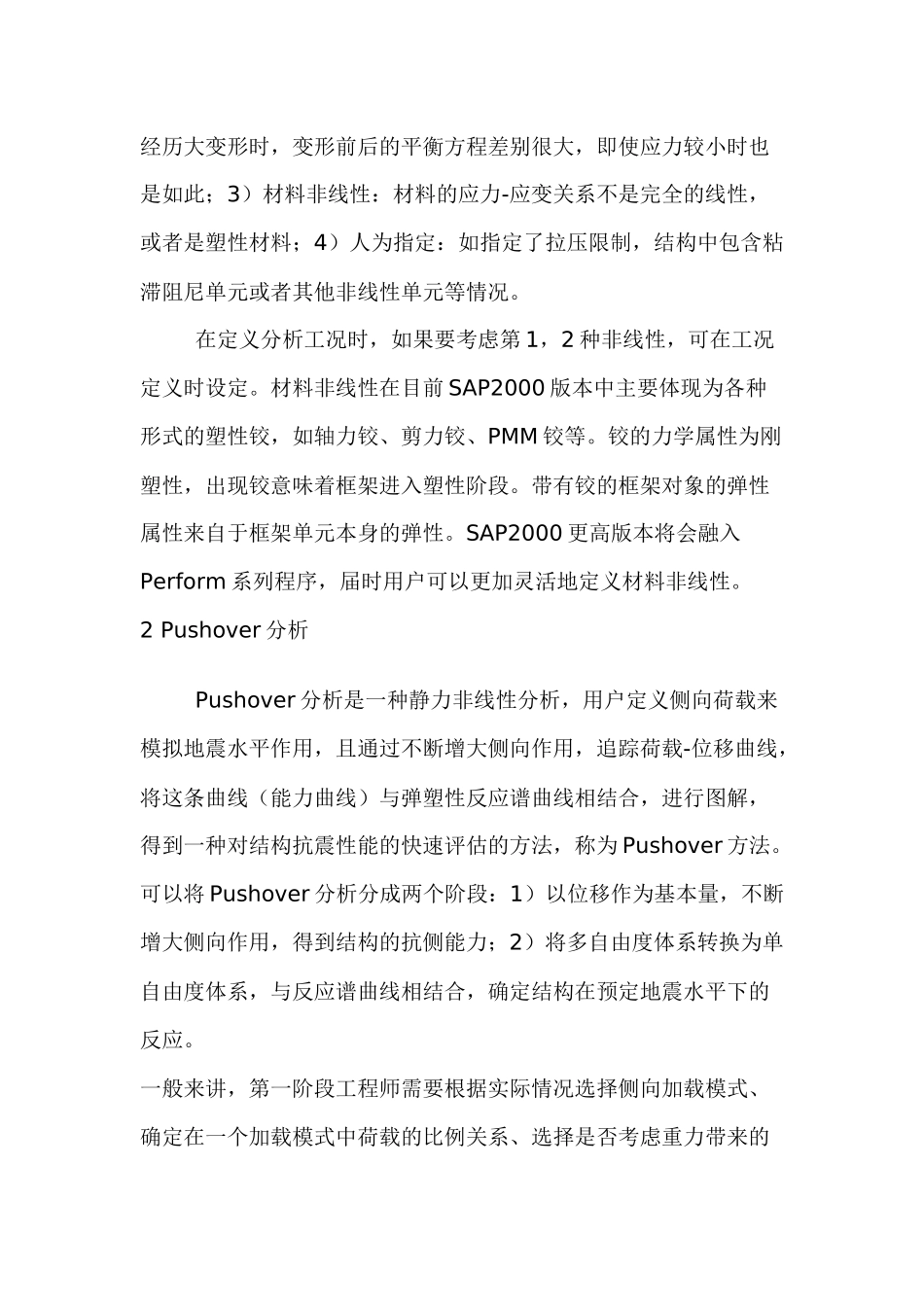

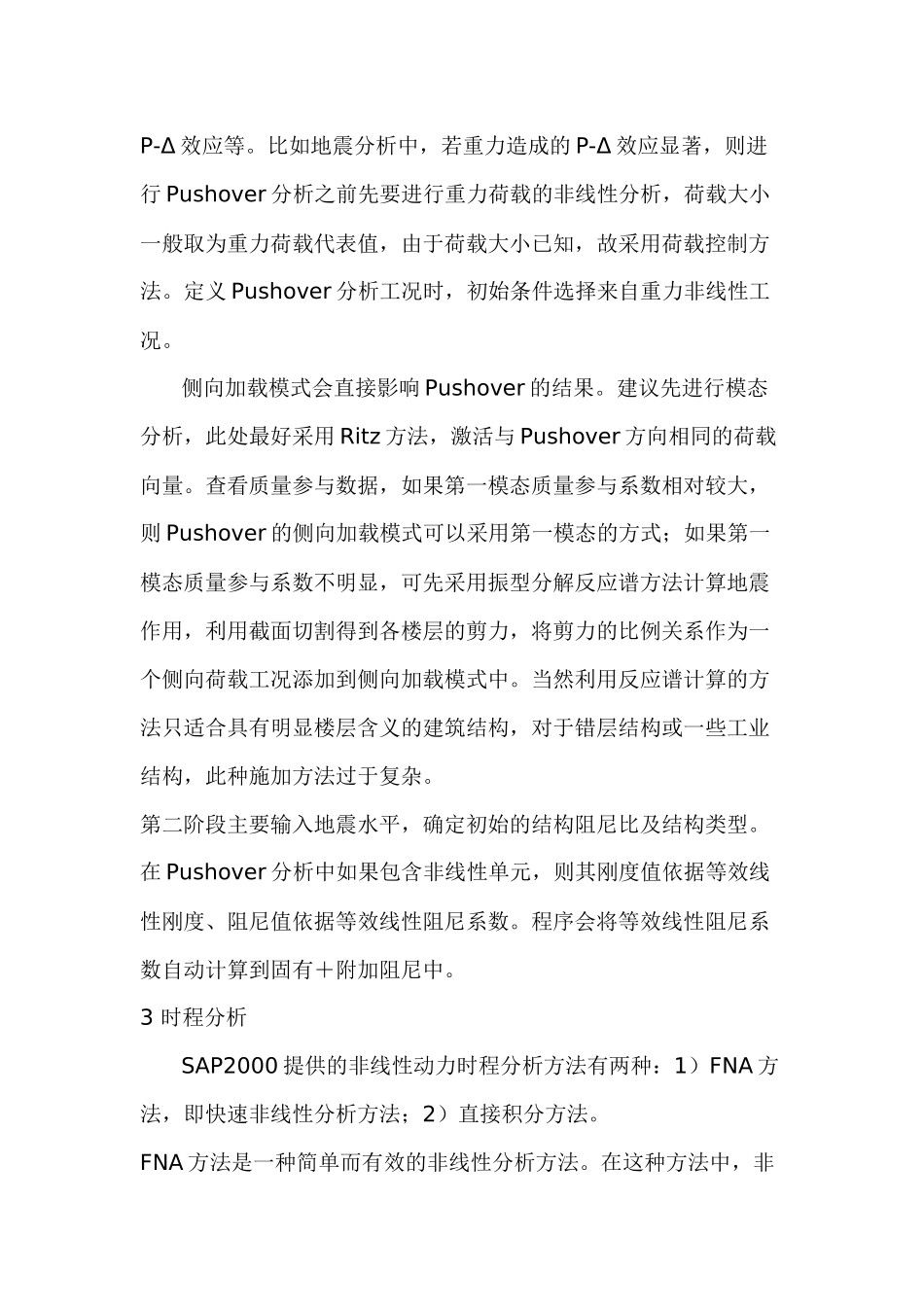

SAP2000程序中提供了强大的分析功能，不仅囊括了土木工程领域几乎所有的分析类型：静力分析、动力分析、模态分析、反应谱分析等，最近还发展了在机械行业常用的频域分析，如稳态分析及PSD分析。工程师需要做的是将实际结构简化为合理的计算模型。对于非线性分析，选择不同的求解器、控制方法或者分析参数，计算结果会明显不同，因此工程师需要对非线性分析过程有一定的了解，并应具备一定的数值计算知识。下面主要剖析土木工程行业常用的分析工况，并针对工程师遇到的常见问题做必要的解释说明。1线性分析与非线性分析在SAP2000中，静力分析与时程分析工况均可根据需要设定为线性或者是非线性分析。两者的区别见表1。线性分析与非线性分析的区别表1非线性可能有以下几种情况：1）P-Δ（大应力）效应：当结构中有较大应力（或内力）时，即使变形很小，以初始的和变形后的几何形态写的平衡方程的差别可能很大；2）大变形效应：当结构经历大变形时，变形前后的平衡方程差别很大，即使应力较小时也是如此；3）材料非线性：材料的应力-应变关系不是完全的线性，或者是塑性材料；4）人为指定：如指定了拉压限制，结构中包含粘滞阻尼单元或者其他非线性单元等情况。在定义分析工况时，如果要考虑第1，2种非线性，可在工况定义时设定。材料非线性在目前SAP2000版本中主要体现为各种形式的塑性铰，如轴力铰、剪力铰、PMM铰等。铰的力学属性为刚塑性，出现铰意味着框架进入塑性阶段。带有铰的框架对象的弹性属性来自于框架单元本身的弹性。SAP2000更高版本将会融入Perform系列程序，届时用户可以更加灵活地定义材料非线性。2Pushover分析Pushover分析是一种静力非线性分析，用户定义侧向荷载来模拟地震水平作用，且通过不断增大侧向作用，追踪荷载-位移曲线，将这条曲线（能力曲线）与弹塑性反应谱曲线相结合，进行图解，得到一种对结构抗震性能的快速评估的方法，称为Pushover方法。可以将Pushover分析分成两个阶段：1）以位移作为基本量，不断增大侧向作用，得到结构的抗侧能力；2）将多自由度体系转换为单自由度体系，与反应谱曲线相结合，确定结构在预定地震水平下的反应。一般来讲，第一阶段工程师需要根据实际情况选择侧向加载模式、确定在一个加载模式中荷载的比例关系、选择是否考虑重力带来的P-Δ效应等。比如地震分析中，若重力造成的P-Δ效应显著，则进行Pushover分析之前先要进行重力荷载的非线性分析，荷载大小一般取为重力荷载代表值，由于荷载大小已知，故采用荷载控制方法。定义Pushover分析工况时，初始条件选择来自重力非线性工况。侧向加载模式会直接影响Pushover的结果。建议先进行模态分析，此处最好采用Ritz方法，激活与Pushover方向相同的荷载向量。查看质量参与数据，如果第一模态质量参与系数相对较大，则Pushover的侧向加载模式可以采用第一模态的方式；如果第一模态质量参与系数不明显，可先采用振型分解反应谱方法计算地震作用，利用截面切割得到各楼层的剪力，将剪力的比例关系作为一个侧向荷载工况添加到侧向加载模式中。当然利用反应谱计算的方法只适合具有明显楼层含义的建筑结构，对于错层结构或一些工业结构，此种施加方法过于复杂。第二阶段主要输入地震水平，确定初始的结构阻尼比及结构类型。在Pushover分析中如果包含非线性单元，则其刚度值依据等效线性刚度、阻尼值依据等效线性阻尼系数。程序会将等效线性阻尼系数自动计算到固有＋附加阻尼中。3时程分析SAP2000提供的非线性动力时程分析方法有两种：1）FNA方法，即快速非线性分析方法；2）直接积分方法。FNA方法是一种简单而有效的非线性分析方法。在这种方法中，非线性被作为外部荷载处理，形成考虑非线性荷载并进行修正的模态方程。该模态方程与结构线性模态方程相似，因此可对模态方程进行类似于线性振型分解处理。然后基于泰勒级数对解的近似表示，使用精确分段多项式积分对模态方程进行迭代求解。最后基于前面分析所得到的非线性单元的变形和速度计算非线性力向量，并形成模态力向量，形成下一步迭代新的模态方程并求解。FNA方法与LDR算法结合使用，可以产生一组LDR向量来精确捕捉这些力的效应...
