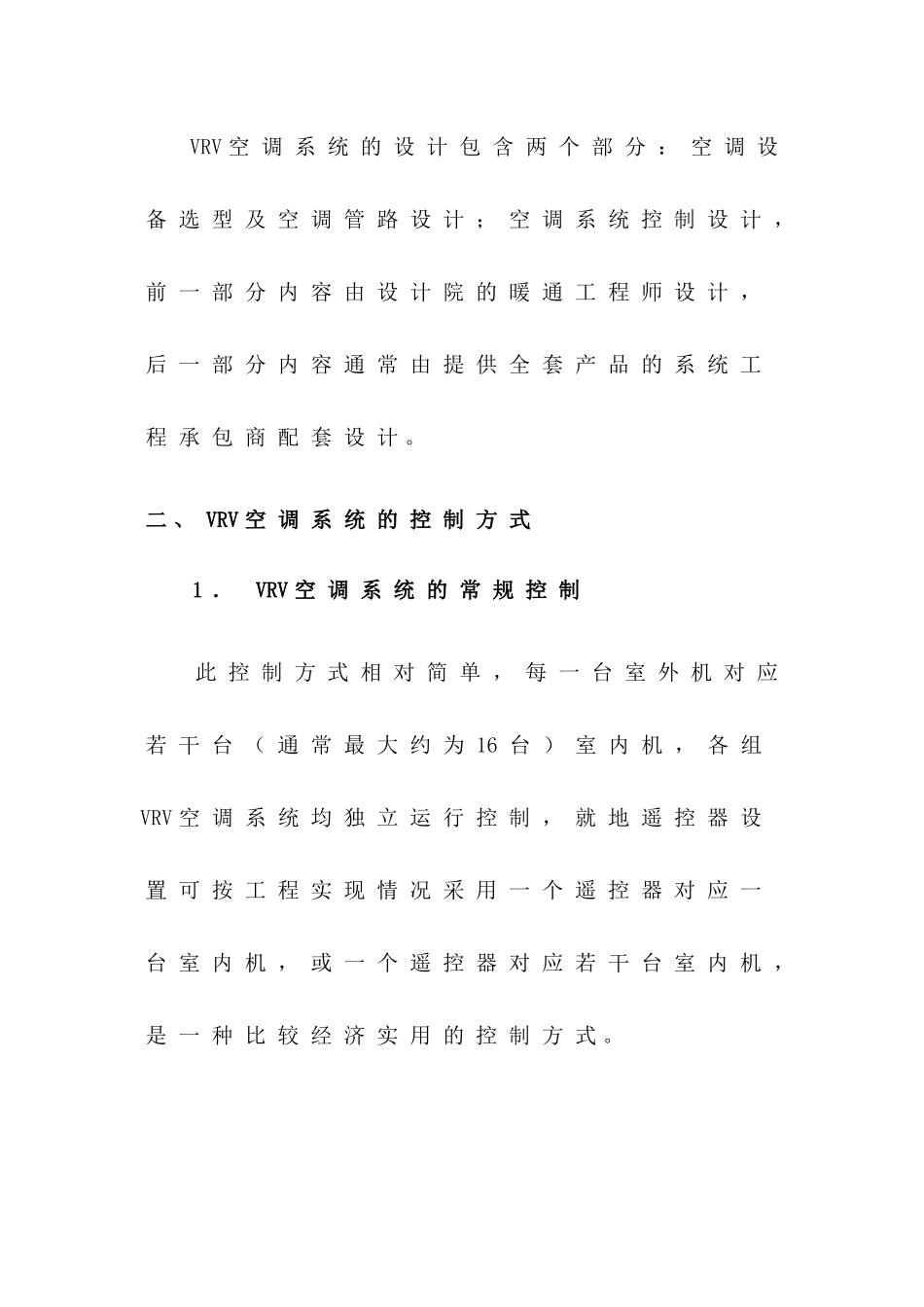

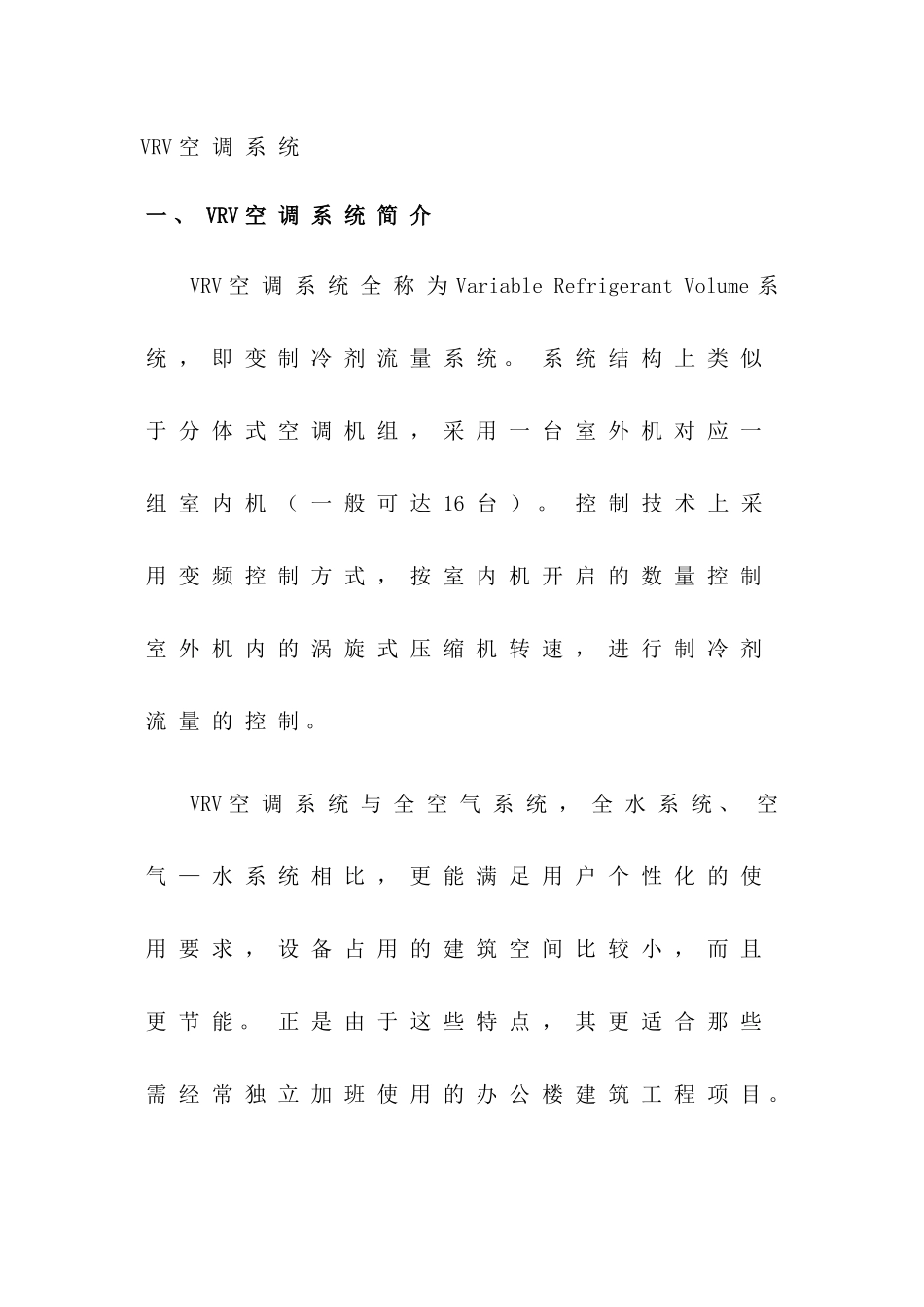

VRV空调系统一、VRV空调系统简介VRV空调系统全称为VariableRefrigerantVolume系统，即变制冷剂流量系统。系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机（一般可达16台）。控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能。正是由于这些特点，其更适合那些需经常独立加班使用的办公楼建筑工程项目。VRV空调系统的设计包含两个部分：空调设备选型及空调管路设计；空调系统控制设计，前一部分内容由设计院的暖通工程师设计，后一部分内容通常由提供全套产品的系统工程承包商配套设计。二、VRV空调系统的控制方式1．VRV空调系统的常规控制此控制方式相对简单，每一台室外机对应若干台（通常最大约为16台）室内机，各组VRV空调系统均独立运行控制，就地遥控器设置可按工程实现情况采用一个遥控器对应一台室内机，或一个遥控器对应若干台室内机，是一种比较经济实用的控制方式。该控制方式均为末端就地控制，无集中监控管理环节，在实际使用过程中，室内机的温度值设定，开机时间，开机数量随意性比较大，其使用上的灵活性、方便性常常是以牺牲能耗为代价，从纯节能角度讲效果并不明显。2．VRV空调系统的集中控制配置了独立控制管理系统的控制方式，与目前VRV空调系统采用的控制方式相比较，增加了集中控制管理环节，可以在控制室内对远端各组VRV空调系统进行监控管理，是一种比较完善的控制方式，但投资明显增加。对控制方案，可以根据用户的使用规模、投资能力、管理要求进行组合配置。此方案的不足之处是与建筑物内的其它弱电系统无功能关联，尤其在智能化建筑设计中，不利于弱电系统功能的综合集成。3．VRV空调系统的网关控制对于一个已设计了楼宇自控系统（BAS）的智能大楼，如何合理的、最大限度的发挥其系统功能，减少系统设备的重复投资，提高系统集成技术能力，是这里重点要探讨的问题。楼宇自控系统是智能建筑内的重要设备，从通常的监控对象讲，对空调系统的监控无论从监控点占全系统的数量还是从投入产出的节能效果比较，在整个系统中都占有重要的份量，楼宇自控系统中的其它部分主要为开关量的时间、事件监控信号。在采用VRV空调系统的智能建筑中，若不将其纳入建筑物的楼宇自控管理系统中，整个系统的节能效率将降低，设备投资回收期增长，经济效益也会降低。为了实现上述设计思想，曾在一个工程项目的楼宇自控系统设计中预留若干输入、输出监控点，以期对VRV空调系统的运行状况进行监控。后来发现由于VRV空调系统的室内机与室外机是一个闭环控制运行系统，且室外机始终处于侍服或运行状态，以至于按照传统方式设置的楼宇自控监控点显得缺少实际意义，唯一能考虑的只是在其配电回路中设置监控节点，起到按时间程序设定开启系统的功能，控制不必要的能源浪费。经过对VRV空调系统控制产品的深入了解，发现相当多的VRV产品制造商都已相继开发出了基于BACnet协议专用网关的接口设备，可以满足将VRV空调系统纳入建筑物楼宇自控系统中的设想。VRV末端设备的运行状态是通过BACnet网关接口上传信号至建筑物自控中心的BAS或BMS系统，自控中心经该网关接口下传信号（如初始值设定、控制参数设定等）至末端设备，并对整个VRV空调系统实行系统管理。经对这二个系统的集成，在中央控制中心可以对VRV空调系统实现以下功能：室温监视温控器状态监视压缩机运转状态监视室内风扇运转状态空调机异常信息ON/OFF控制和监视温度设定和监视空调机模式设定和监视（制冷/制热/风扇/自动）遥控器模式设定和监视滤网信号监视和复位风向设定和监视额定风量设定和监视强迫温控器关机设定和监视能效设定和设定状态监视集中/机上控制器操作拒绝和监视系统强迫关闭设定和监视配置了独立控制管理系统的控制方式、基于BACnet协议网关的VRV空调系统控制线路从控制形式上均属于集中控制管理方式，由于图3的控制方式是建立在建筑物一体化智能控制管理平台上，可以与其它弱电系统实现联动控制功能，其优越性...
