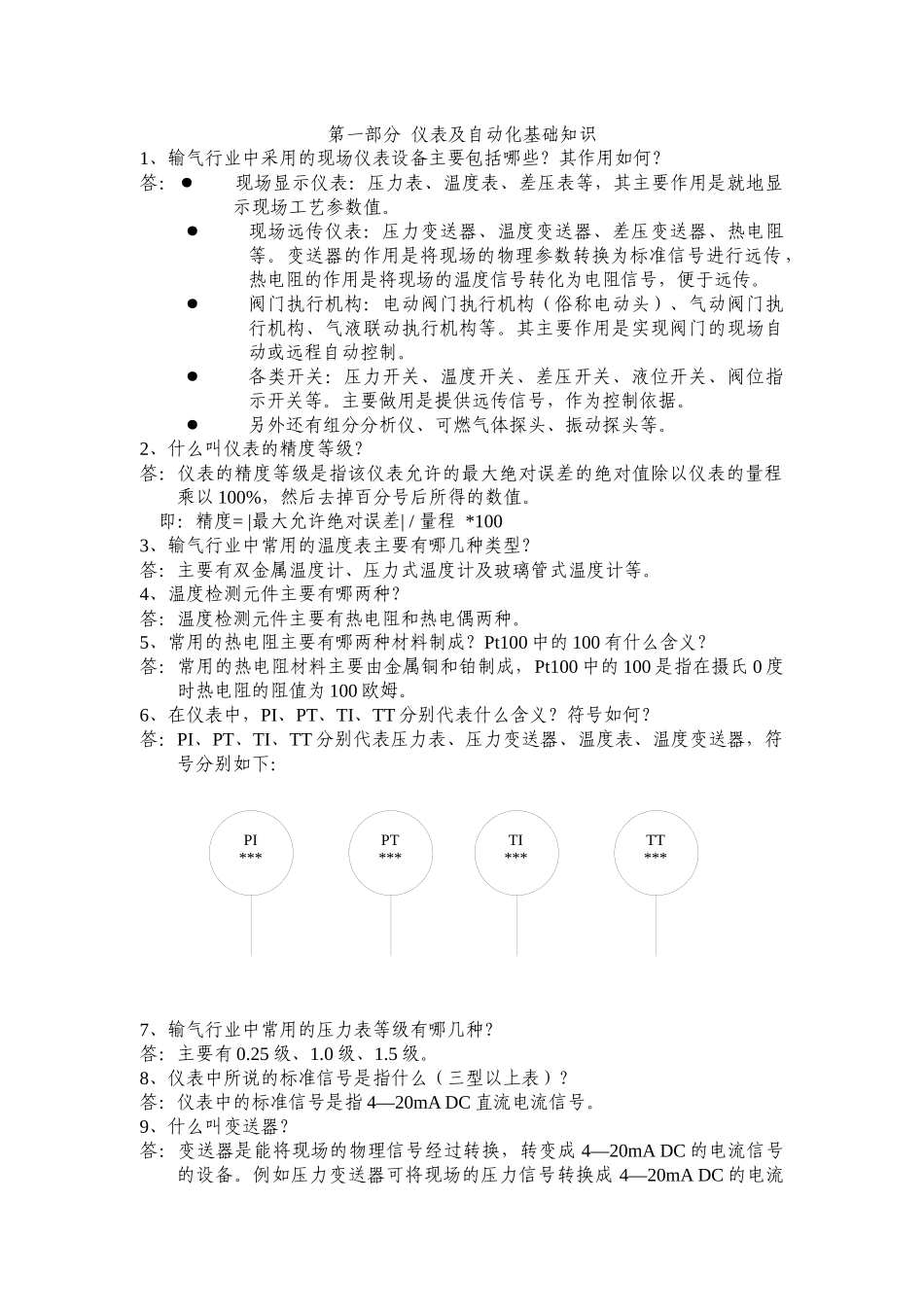

仪表自动化专业培训手册PI***PT***TI***TT***第一部分仪表及自动化基础知识1、输气行业中采用的现场仪表设备主要包括哪些？其作用如何？答：●现场显示仪表：压力表、温度表、差压表等，其主要作用是就地显示现场工艺参数值。●现场远传仪表：压力变送器、温度变送器、差压变送器、热电阻等。变送器的作用是将现场的物理参数转换为标准信号进行远传，热电阻的作用是将现场的温度信号转化为电阻信号，便于远传。●阀门执行机构：电动阀门执行机构（俗称电动头）、气动阀门执行机构、气液联动执行机构等。其主要作用是实现阀门的现场自动或远程自动控制。●各类开关：压力开关、温度开关、差压开关、液位开关、阀位指示开关等。主要做用是提供远传信号，作为控制依据。●另外还有组分分析仪、可燃气体探头、振动探头等。2、什么叫仪表的精度等级？答：仪表的精度等级是指该仪表允许的最大绝对误差的绝对值除以仪表的量程乘以100%，然后去掉百分号后所得的数值。即：精度=|最大允许绝对误差|/量程*1003、输气行业中常用的温度表主要有哪几种类型？答：主要有双金属温度计、压力式温度计及玻璃管式温度计等。4、温度检测元件主要有哪两种？答：温度检测元件主要有热电阻和热电偶两种。5、常用的热电阻主要有哪两种材料制成？Pt100中的100有什么含义？答：常用的热电阻材料主要由金属铜和铂制成，Pt100中的100是指在摄氏0度时热电阻的阻值为100欧姆。6、在仪表中，PI、PT、TI、TT分别代表什么含义？符号如何？答：PI、PT、TI、TT分别代表压力表、压力变送器、温度表、温度变送器，符号分别如下：7、输气行业中常用的压力表等级有哪几种？答：主要有0.25级、1.0级、1.5级。8、仪表中所说的标准信号是指什么（三型以上表）？答：仪表中的标准信号是指4—20mADC直流电流信号。9、什么叫变送器？答：变送器是能将现场的物理信号经过转换，转变成4—20mADC的电流信号的设备。例如压力变送器可将现场的压力信号转换成4—20mADC的电流输气管线管墩开表小阀仪表阀放空小阀放空口压力表信号，以便于远传到控制室。10、一般阀门执行机构的信号主要有哪几种？答：一般阀门执行机构的信号主要有：开阀信号、关阀信号、阀门开到位信号阀门关到位信号等。11、常用压力表的连接头主要有哪几种形式？有何优缺点？答：目前输气管线上的压力表连接形式主要有两种，公制M20×1.5螺纹和1/2NPT（M）。公制螺纹与表阀连接时，采用垫片密封（平面密封），一般不需缠绕生料带（为使仪表安装牢固，可缠绕少量生料带）。此方式的优点是安装仪表的方向调节方便，但需要附加垫片。NPT螺纹与表阀连接时，由螺纹进行线密封，一般应缠绕生料带。此方式的优点是不需另加垫片，密封牢固，但仪表调节方向比较麻烦。12、一般现场显示仪表指示在仪表量程的什么位置时较为理想？答：一般应在仪表量程的2/3左右处较为理想。13、根据下图说明压力表的安装和拆卸步骤。答：安装步骤：确认开表小阀处于关闭状态，放空阀处于打开状态。确认压力表与仪表阀螺纹匹配，将压力表安装于仪表阀上。缓慢打开开表小阀，同时关闭放空阀，确认仪表工作正常后安装结束。拆卸步骤：关闭开表阀，缓慢打开放空阀放空，确认压力表指针为零后，用两把扳手将压力表卸下，将仪表阀与压力表接口用塑料胶布包好。14、什么叫表压？它与绝压之间的换算如何？答：表压就是以大气压为零点的压力，一般用字母G表示。与其对应的是绝压，用字母A表示。它们之间的换算关系为：绝对压力=表压+一个大气压15、热电阻的现场接线有几种方式，各有何优缺点？答：热电阻的现场接线主要有两线接法、三线接法和四线接法。两线接法的主要优点是电缆敷设量少，接线简单，但因没有补偿导线，电缆电阻随温度的变化对测量精度影响较大；三线、四线连接的优点是存在补偿导线，因此测量精度较高，但接线及电缆敷设麻烦。一般采用三线制接法较多。16、什么是PLC？它在控制系统中起什么作用？答：PLC就是可编程序控制器的缩写。它是由中央处理器CPU、存储器、输入输出接口等组成，因此它实质上也是一台计算机。它采用模块式结构，抗干扰能力较强，适合与工业控制现场。早期PLC的主...
