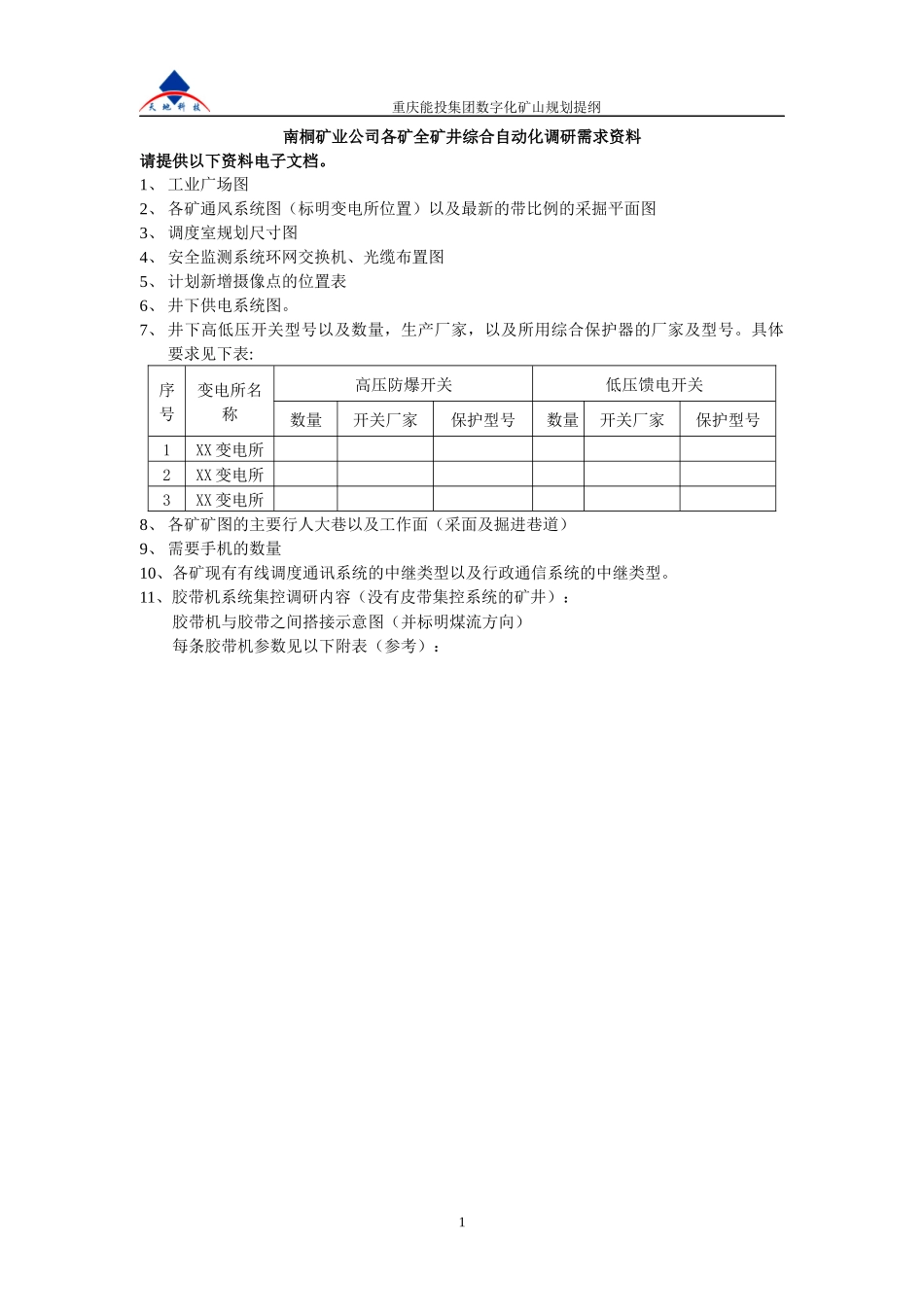

重庆能投集团数字化矿山规划提纲南桐矿业公司各矿全矿井综合自动化调研需求资料请提供以下资料电子文档。1、工业广场图2、各矿通风系统图（标明变电所位置）以及最新的带比例的采掘平面图3、调度室规划尺寸图4、安全监测系统环网交换机、光缆布置图5、计划新增摄像点的位置表6、井下供电系统图。7、井下高低压开关型号以及数量，生产厂家，以及所用综合保护器的厂家及型号。具体要求见下表:序号变电所名称高压防爆开关低压馈电开关数量开关厂家保护型号数量开关厂家保护型号1XX变电所2XX变电所3XX变电所8、各矿矿图的主要行人大巷以及工作面（采面及掘进巷道）9、需要手机的数量10、各矿现有有线调度通讯系统的中继类型以及行政通信系统的中继类型。11、胶带机系统集控调研内容（没有皮带集控系统的矿井）：胶带机与胶带之间搭接示意图（并标明煤流方向）每条胶带机参数见以下附表（参考）：1重庆能投集团数字化矿山规划提纲12、水泵自动化调研泵房排水系统管路图泵房设备具体参数见附表（参考）水仓数量水仓深度(m)水泵数量主排水泵电机功率(kw)水泵电机电压(v)扬程(m)主排水管径(mm)主排水管路数流量主排水闸阀数量手动，电动控制电压:水泵房提供的控制电源：AC660V，AC380V，AC220V，AC127V，主电机开关防爆形式：隔爆型，矿用一般型,地面一般型主电机及水泵预埋Pt100温度无；有定子绕组，前后轴要求电控装置防爆形式：隔爆或本安型，矿用一般型，地面一般型电控装置就地显示：指示灯，显示屏，是否要上位机要，双机，单机是否已有传输以太网，RS485传输抽真空方式：射流泵射流，真空泵，回水，无主排水闸：电动，手动，本次配套电动控制箱:有，无，本次配套射流泵：数量射流管管径(mm)真空管管径(mm)是否需要配阀否，已有无，配置：电动球阀,电磁阀本次改造，要求管径(mm)配置：电动球阀,电磁阀真空泵数量入水管径(mm)出水管径(mm)真空管径(mm)电机电压（V）电机功率（KW）真空泵电机控制：开关，磁力起动器，电控箱，无本次改造□，要求填入上面空格其他要求：13、矿通讯机房至局一级交换机详细信息。胶带机名称胶带机长度（米）胶带机带宽（米）带速（米/秒）胶带机倾角（度）强力胶带还是普通胶带电机数量和功率（KW）主电机电压（V）辅助电压（V）驱动方式主电机的启动设备制动方式张紧装置及位置给煤机数量（台）煤仓（个数、深度、直径）其它特殊情况2重庆能投集团数字化矿山规划提纲3重庆能投集团数字化矿山规划提纲重庆市能源投资集团公司数字化矿山规划提纲天地（常州）自动化股份有限公司中国煤炭科工集团常州自动化研究院二零一一年三月4重庆能投集团数字化矿山规划提纲目录一、矿井综合自动化在数字化矿山中的核心地位......................3二、数字化矿山建设矿井范围......................................................8三、数字化矿山建设系统范围....................................................105重庆能投集团数字化矿山规划提纲一、矿井综合自动化在数字化矿山中的核心地位1.1数字化矿山概述数字化矿山利用计算机技术为矿山企业实现综合信息网络化、过程控制自动化、安全管理信息化、生产集约高效化，使得信息与业务之间完全融合、信息共享，将是数字化矿山发展的更高追求，最终建设目的是实现矿山资源与开发环境数字化、技术设备智能化、生产过程控制可视化、信息传输网络化、生产管理和决策科学化。结合现代矿山企业生产的实际情况，将下一步数字化矿山建设目标定位于以计算机及其网络技术为手段，把矿山的所有空间和有用属性数据实现数字化存储、传输、表达和深加工，并应用于各个生产环节的管理和决策之中，以实现矿山生产的系统优化，达到提高资源的综合利用率、降低生产成本、实现利润最大化的目的。高效快速的推进矿山网络化、数字化、信息化、综合自动化在煤矿企业的整体应用。数字化矿山建设思路应以生产过程自动化为基础、管理信息化为本质、三维可视化为直观表现形式、领导决策分析为管理依据的四位一体的矿井综合自动化集成平台。1.2天地（常州）设计的数字化矿山整体架构1.2.1数字化矿山整体架构数字矿山基础信息平台：基于煤矿...
