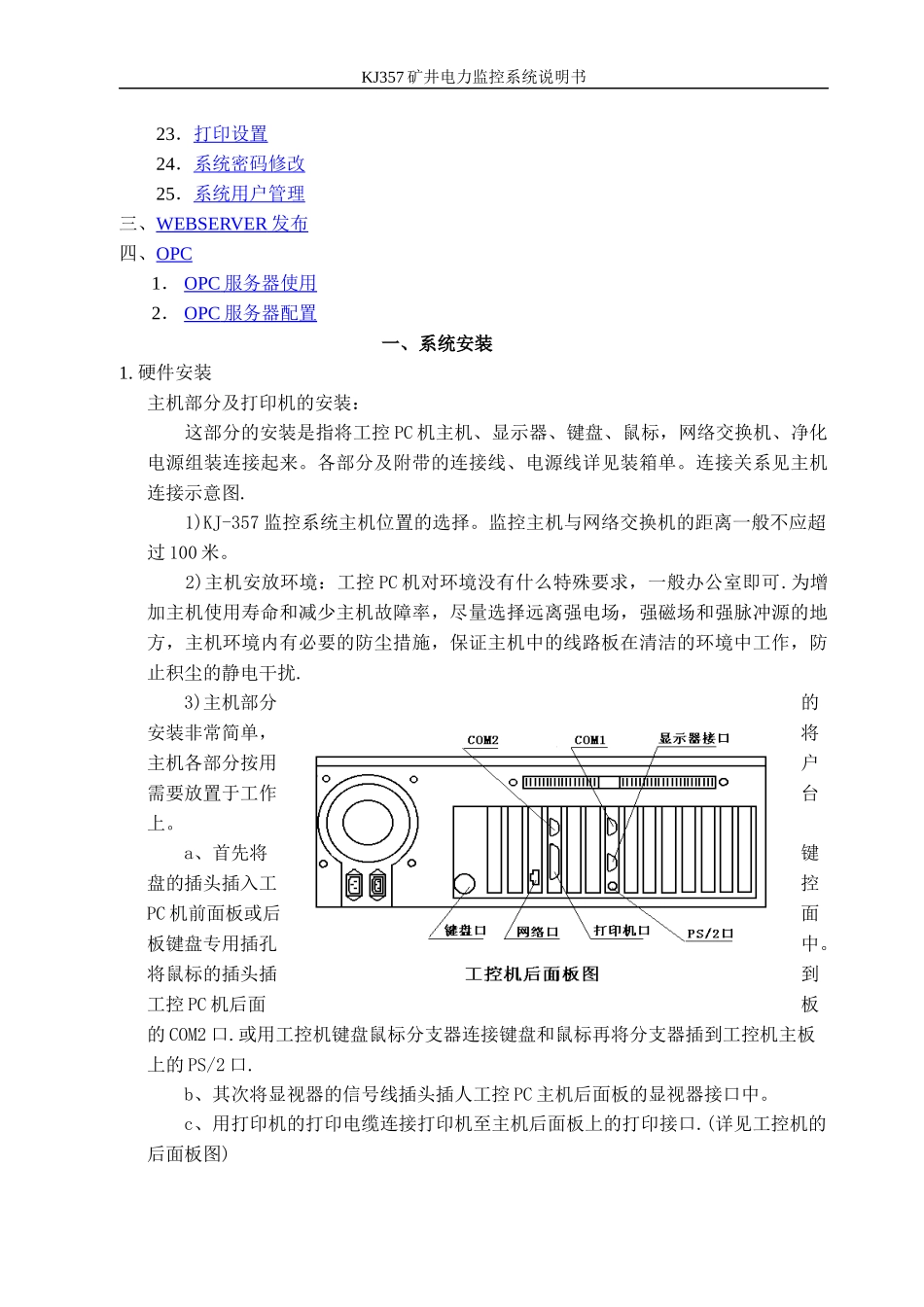

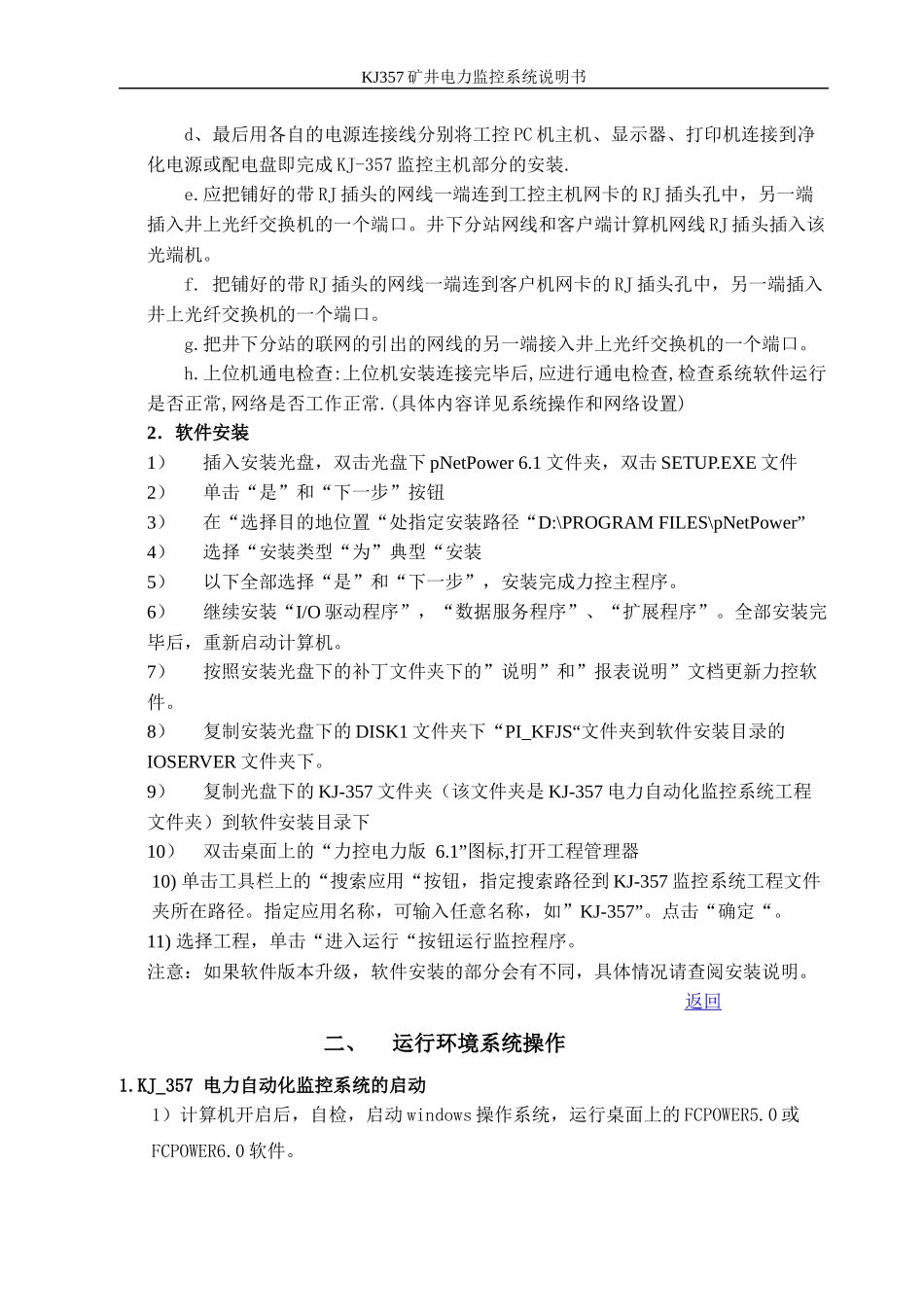

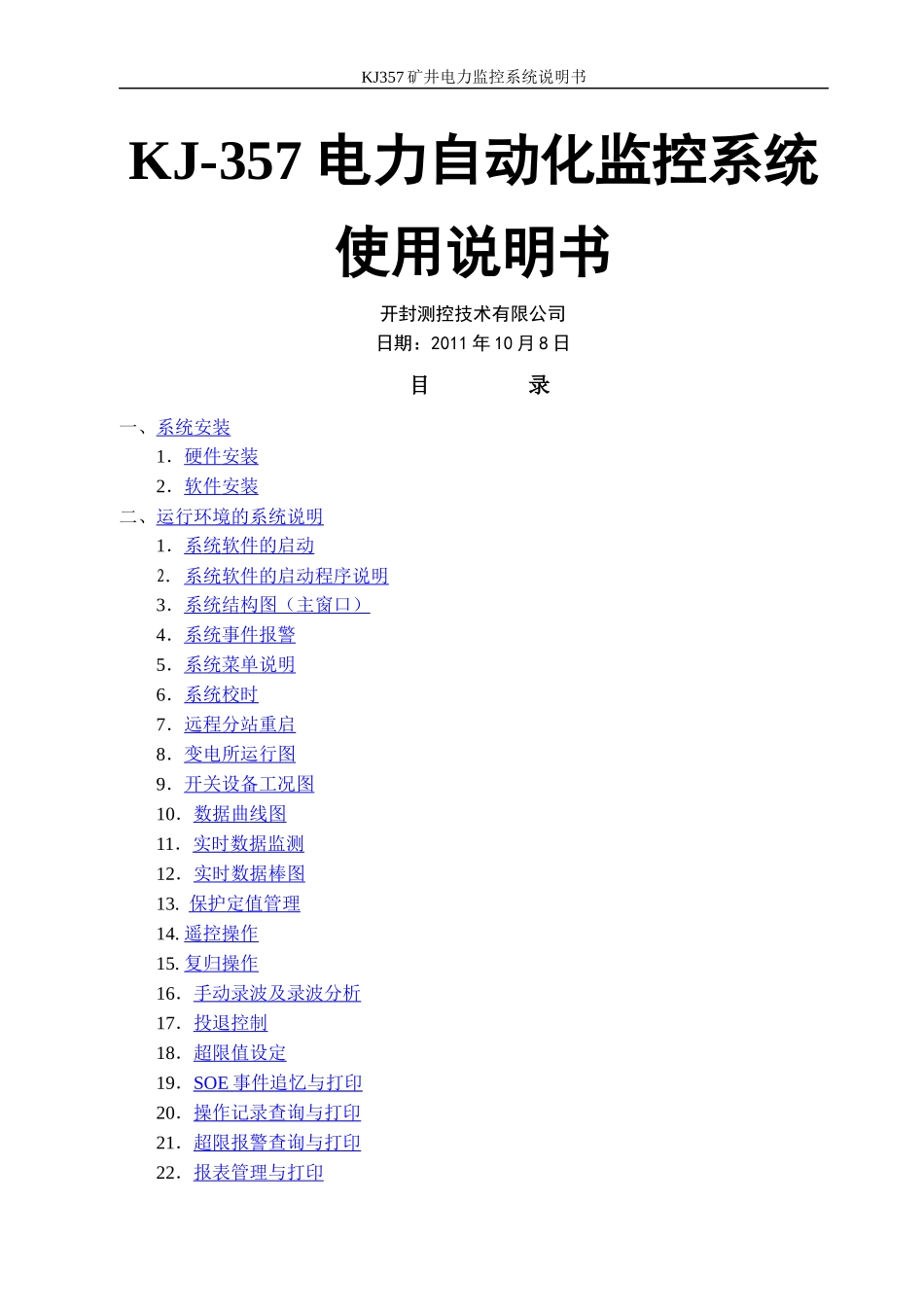

KJ357矿井电力监控系统说明书KJ-357电力自动化监控系统使用说明书开封测控技术有限公司日期：2011年10月8日目录一、系统安装1．硬件安装2．软件安装二、运行环境的系统说明1．系统软件的启动2.系统软件的启动程序说明3．系统结构图（主窗口）4．系统事件报警5．系统菜单说明6．系统校时7．远程分站重启8．变电所运行图9．开关设备工况图10．数据曲线图11．实时数据监测12．实时数据棒图13.保护定值管理14.遥控操作15.复归操作16．手动录波及录波分析17．投退控制18．超限值设定19．SOE事件追忆与打印20．操作记录查询与打印21．超限报警查询与打印22．报表管理与打印KJ357矿井电力监控系统说明书23．打印设置24．系统密码修改25．系统用户管理三、WEBSERVER发布四、OPC1．OPC服务器使用2．OPC服务器配置一、系统安装1.硬件安装主机部分及打印机的安装：这部分的安装是指将工控PC机主机、显示器、键盘、鼠标，网络交换机、净化电源组装连接起来。各部分及附带的连接线、电源线详见装箱单。连接关系见主机连接示意图.1)KJ-357监控系统主机位置的选择。监控主机与网络交换机的距离一般不应超过100米。2)主机安放环境：工控PC机对环境没有什么特殊要求，一般办公室即可.为增加主机使用寿命和减少主机故障率，尽量选择远离强电场，强磁场和强脉冲源的地方，主机环境内有必要的防尘措施，保证主机中的线路板在清洁的环境中工作，防止积尘的静电干扰.3)主机部分的安装非常简单，将主机各部分按用户需要放置于工作台上。a、首先将键盘的插头插入工控PC机前面板或后面板键盘专用插孔中。将鼠标的插头插到工控PC机后面板的COM2口.或用工控机键盘鼠标分支器连接键盘和鼠标再将分支器插到工控机主板上的PS/2口.b、其次将显视器的信号线插头插人工控PC主机后面板的显视器接口中。c、用打印机的打印电缆连接打印机至主机后面板上的打印接口.(详见工控机的后面板图)KJ357矿井电力监控系统说明书d、最后用各自的电源连接线分别将工控PC机主机、显示器、打印机连接到净化电源或配电盘即完成KJ-357监控主机部分的安装.e.应把铺好的带RJ插头的网线一端连到工控主机网卡的RJ插头孔中，另一端插入井上光纤交换机的一个端口。井下分站网线和客户端计算机网线RJ插头插入该光端机。f.把铺好的带RJ插头的网线一端连到客户机网卡的RJ插头孔中，另一端插入井上光纤交换机的一个端口。g.把井下分站的联网的引出的网线的另一端接入井上光纤交换机的一个端口。h.上位机通电检查:上位机安装连接完毕后,应进行通电检查,检查系统软件运行是否正常,网络是否工作正常.(具体内容详见系统操作和网络设置)2．软件安装1）插入安装光盘，双击光盘下pNetPower6.1文件夹，双击SETUP.EXE文件2）单击“是”和“下一步”按钮3）在“选择目的地位置“处指定安装路径“D:\PROGRAMFILES\pNetPower”4）选择“安装类型“为”典型“安装5）以下全部选择“是”和“下一步”，安装完成力控主程序。6）继续安装“I/O驱动程序”，“数据服务程序”、“扩展程序”。全部安装完毕后，重新启动计算机。7）按照安装光盘下的补丁文件夹下的”说明”和”报表说明”文档更新力控软件。8）复制安装光盘下的DISK1文件夹下“PI_KFJS“文件夹到软件安装目录的IOSERVER文件夹下。9）复制光盘下的KJ-357文件夹（该文件夹是KJ-357电力自动化监控系统工程文件夹）到软件安装目录下10）双击桌面上的“力控电力版6.1”图标,打开工程管理器10)单击工具栏上的“搜索应用“按钮，指定搜索路径到KJ-357监控系统工程文件夹所在路径。指定应用名称，可输入任意名称，如”KJ-357”。点击“确定“。11)选择工程，单击“进入运行“按钮运行监控程序。注意：如果软件版本升级，软件安装的部分会有不同，具体情况请查阅安装说明。返回二、运行环境系统操作1.KJ_357电力自动化监控系统的启动1）计算机开启后，自检，启动windows操作系统，运行桌面上的FCPOWER5.0或FCPOWER6.0软件。KJ357矿井电力监控系统说明书打开“工程管理器”如下图：2）选择你所安装的工程，如“KJ2000”，点击“进入运行”按钮启动监控程序。如果是在监控程序退出后，又重新运行监控程序，由于监控...
