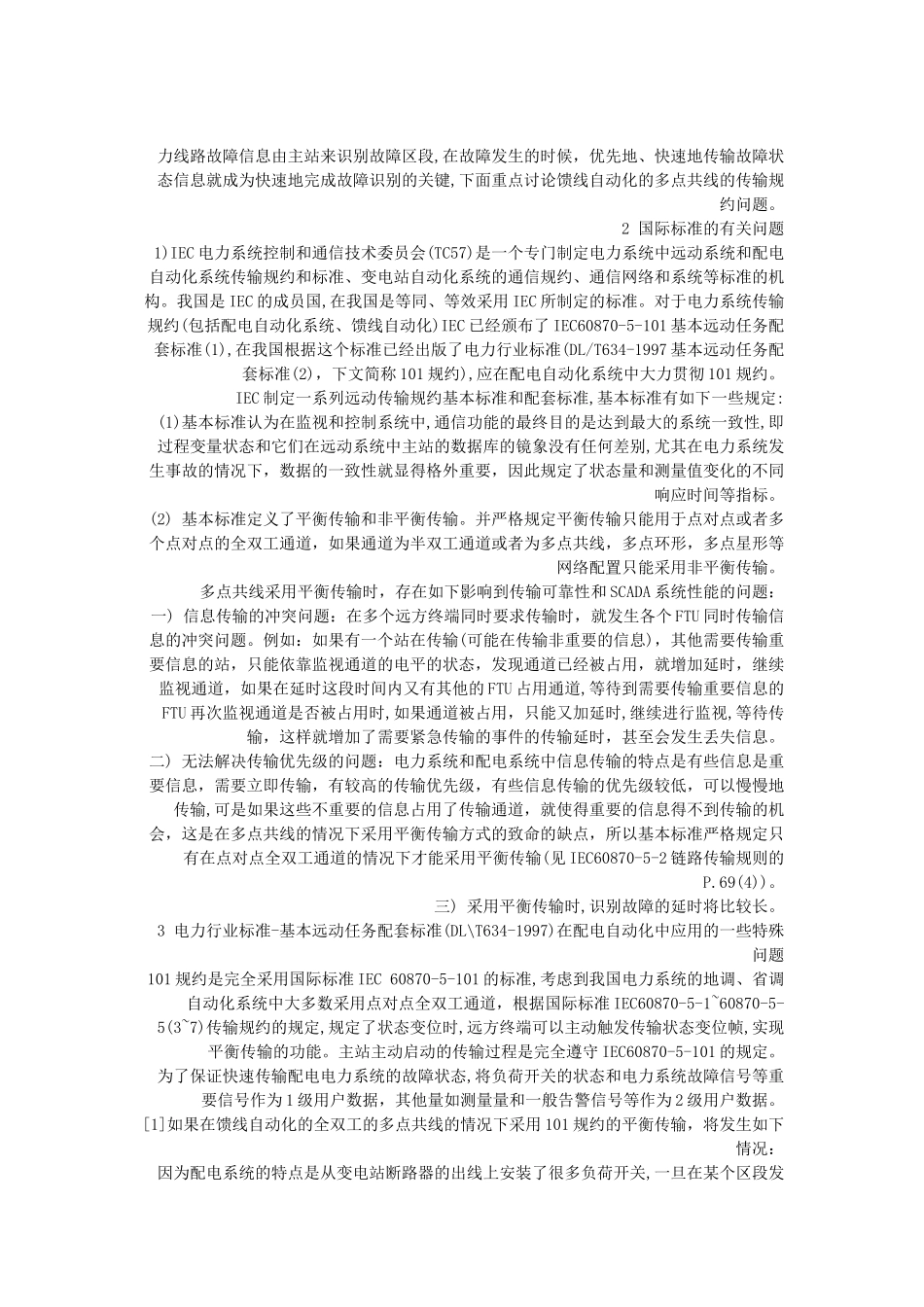

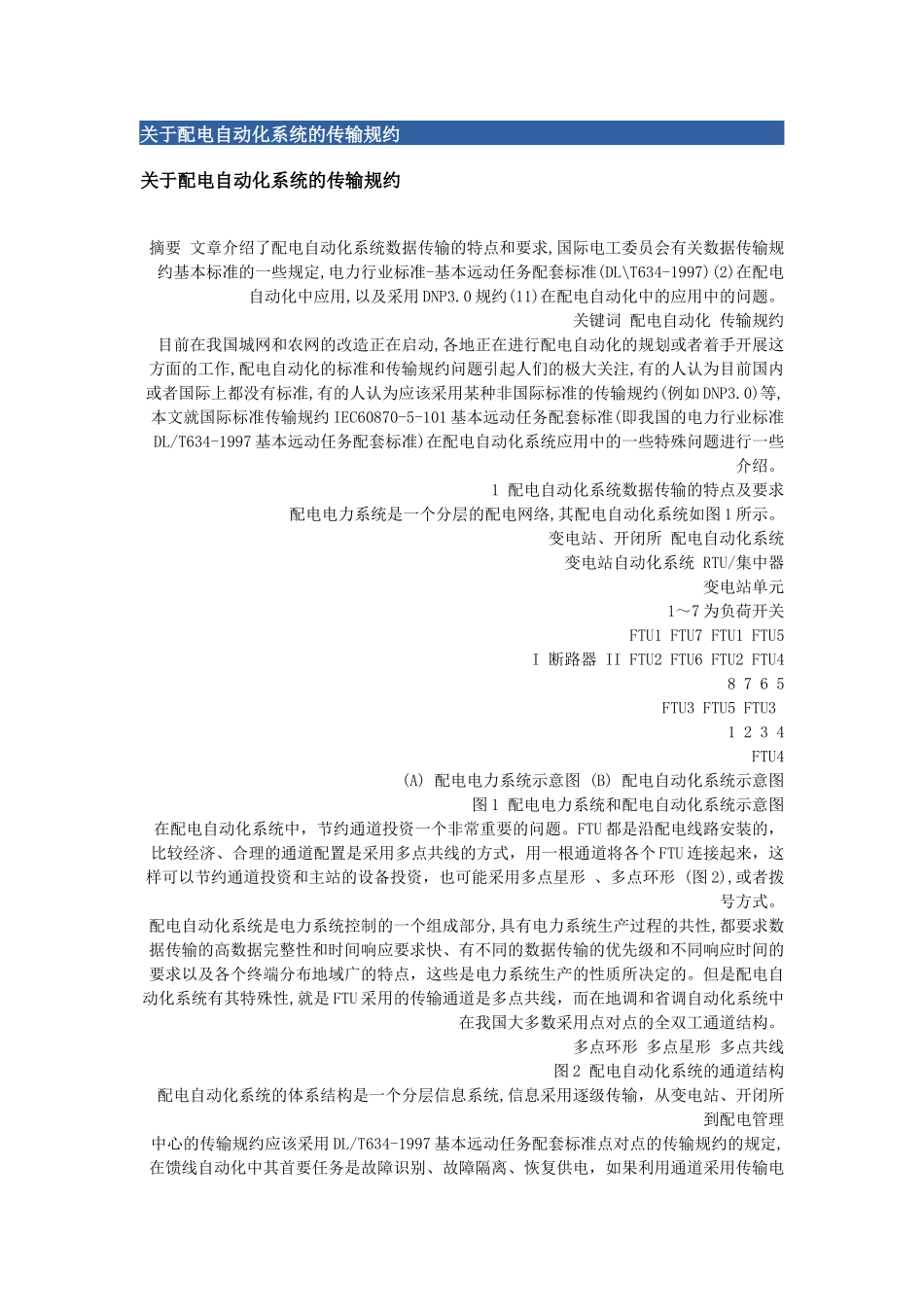

关于配电自动化系统的传输规约关于配电自动化系统的传输规约摘要文章介绍了配电自动化系统数据传输的特点和要求,国际电工委员会有关数据传输规约基本标准的一些规定,电力行业标准-基本远动任务配套标准(DL\T634-1997)(2)在配电自动化中应用,以及采用DNP3.0规约(11)在配电自动化中的应用中的问题。关键词配电自动化传输规约目前在我国城网和农网的改造正在启动,各地正在进行配电自动化的规划或者着手开展这方面的工作,配电自动化的标准和传输规约问题引起人们的极大关注,有的人认为目前国内或者国际上都没有标准,有的人认为应该采用某种非国际标准的传输规约(例如DNP3.0)等,本文就国际标准传输规约IEC60870-5-101基本远动任务配套标准(即我国的电力行业标准DL/T634-1997基本远动任务配套标准)在配电自动化系统应用中的一些特殊问题进行一些介绍。1配电自动化系统数据传输的特点及要求配电电力系统是一个分层的配电网络,其配电自动化系统如图1所示。变电站、开闭所配电自动化系统变电站自动化系统RTU/集中器变电站单元1～7为负荷开关FTU1FTU7FTU1FTU5I断路器IIFTU2FTU6FTU2FTU48765FTU3FTU5FTU31234FTU4(A)配电电力系统示意图(B)配电自动化系统示意图图1配电电力系统和配电自动化系统示意图在配电自动化系统中，节约通道投资一个非常重要的问题。FTU都是沿配电线路安装的，比较经济、合理的通道配置是采用多点共线的方式，用一根通道将各个FTU连接起来，这样可以节约通道投资和主站的设备投资，也可能采用多点星形、多点环形(图2),或者拨号方式。配电自动化系统是电力系统控制的一个组成部分,具有电力系统生产过程的共性,都要求数据传输的高数据完整性和时间响应要求快、有不同的数据传输的优先级和不同响应时间的要求以及各个终端分布地域广的特点，这些是电力系统生产的性质所决定的。但是配电自动化系统有其特殊性,就是FTU采用的传输通道是多点共线，而在地调和省调自动化系统中在我国大多数采用点对点的全双工通道结构。多点环形多点星形多点共线图2配电自动化系统的通道结构配电自动化系统的体系结构是一个分层信息系统,信息采用逐级传输，从变电站、开闭所到配电管理中心的传输规约应该采用DL/T634-1997基本远动任务配套标准点对点的传输规约的规定,在馈线自动化中其首要任务是故障识别、故障隔离、恢复供电，如果利用通道采用传输电力线路故障信息由主站来识别故障区段,在故障发生的时候，优先地、快速地传输故障状态信息就成为快速地完成故障识别的关键,下面重点讨论馈线自动化的多点共线的传输规约问题。2国际标准的有关问题1)IEC电力系统控制和通信技术委员会(TC57)是一个专门制定电力系统中远动系统和配电自动化系统传输规约和标准、变电站自动化系统的通信规约、通信网络和系统等标准的机构。我国是IEC的成员国,在我国是等同、等效采用IEC所制定的标准。对于电力系统传输规约(包括配电自动化系统、馈线自动化)IEC已经颁布了IEC60870-5-101基本远动任务配套标准(1),在我国根据这个标准已经出版了电力行业标准(DL/T634-1997基本远动任务配套标准(2)，下文简称101规约),应在配电自动化系统中大力贯彻101规约。IEC制定一系列远动传输规约基本标准和配套标准,基本标准有如下一些规定:(1)基本标准认为在监视和控制系统中,通信功能的最终目的是达到最大的系统一致性,即过程变量状态和它们在远动系统中主站的数据库的镜象没有任何差别,尤其在电力系统发生事故的情况下，数据的一致性就显得格外重要，因此规定了状态量和测量值变化的不同响应时间等指标。(2)基本标准定义了平衡传输和非平衡传输。并严格规定平衡传输只能用于点对点或者多个点对点的全双工通道，如果通道为半双工通道或者为多点共线，多点环形，多点星形等网络配置只能采用非平衡传输。多点共线采用平衡传输时，存在如下影响到传输可靠性和SCADA系统性能的问题：一)信息传输的冲突问题：在多个远方终端同时要求传输时，就发生各个FTU同时传输信息的冲突问题。例如：如果有一个站在传输(可能在传输非重要的信息)，其他需要传输重要信息的站，只能依靠监视通道的电平的状态，发现通道已经被占用，就增加延时，继续监...
