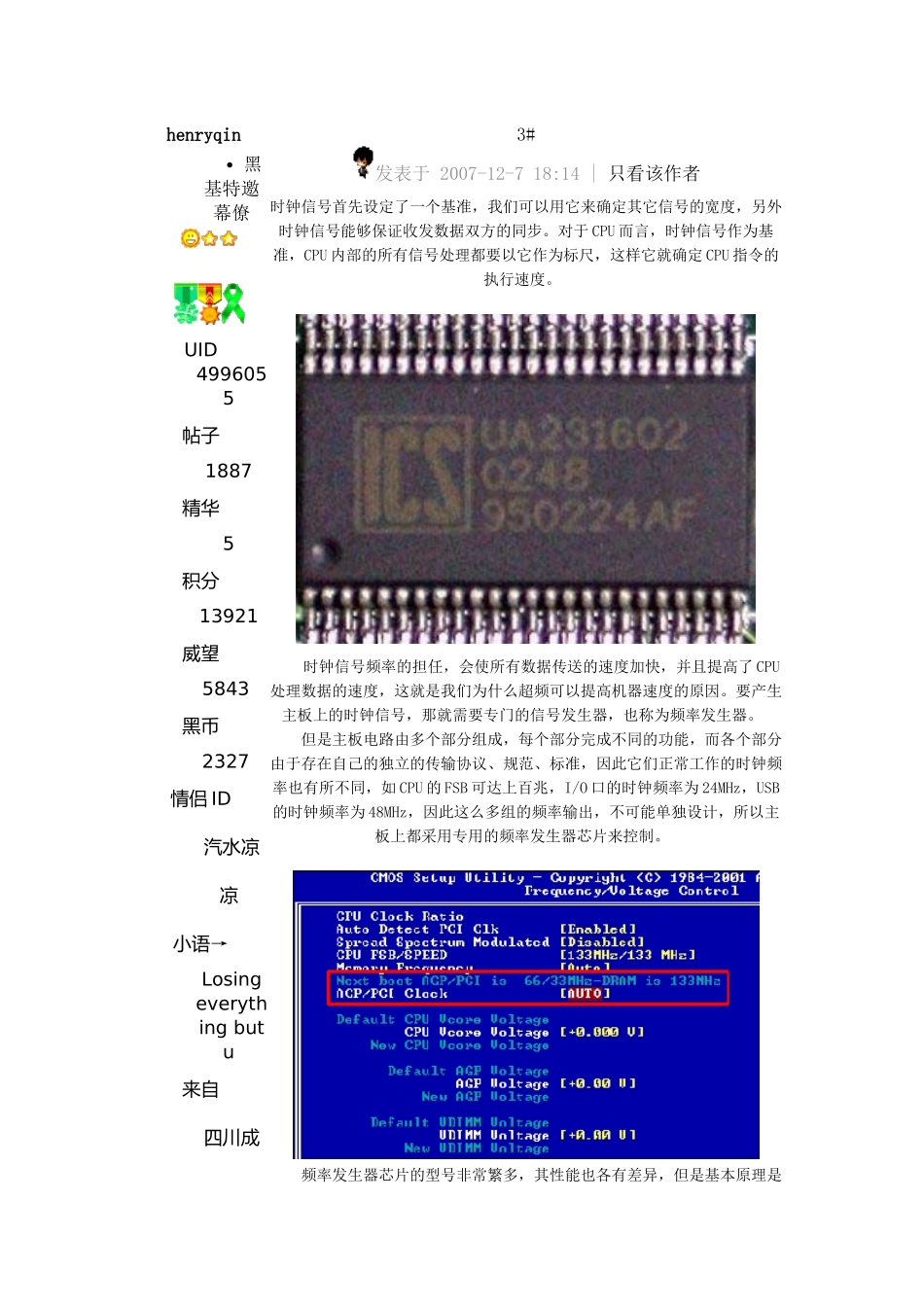

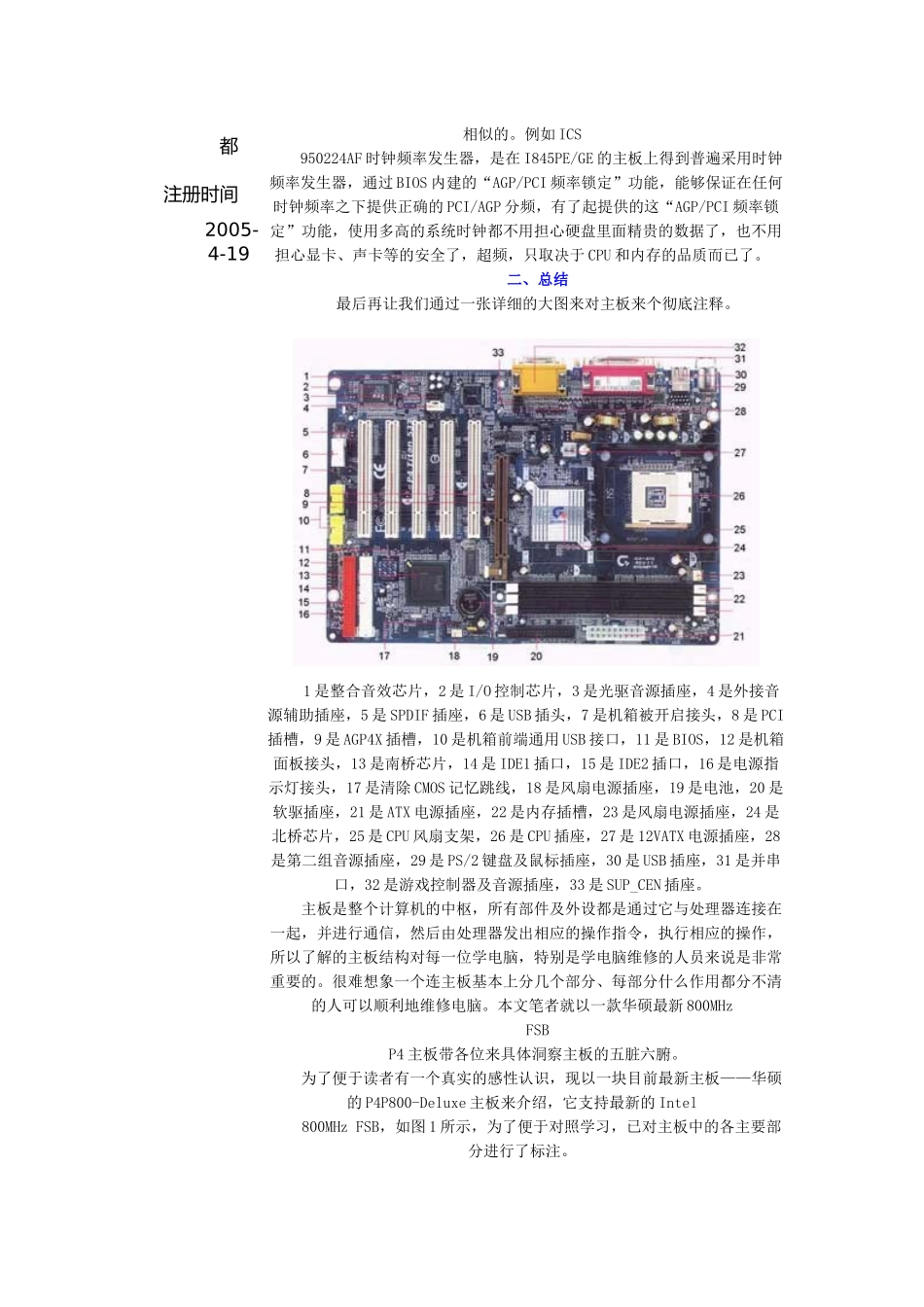

henryqin黑基特邀幕僚UID4996055帖子1887精华5积分13921威望5843黑币2327情侣ID汽水凉凉小语→Losingeverythingbutu来自四川成3#发表于2007-12-718:14|只看该作者时钟信号首先设定了一个基准，我们可以用它来确定其它信号的宽度，另外时钟信号能够保证收发数据双方的同步。对于CPU而言，时钟信号作为基准，CPU内部的所有信号处理都要以它作为标尺，这样它就确定CPU指令的执行速度。时钟信号频率的担任，会使所有数据传送的速度加快，并且提高了CPU处理数据的速度，这就是我们为什么超频可以提高机器速度的原因。要产生主板上的时钟信号，那就需要专门的信号发生器，也称为频率发生器。但是主板电路由多个部分组成，每个部分完成不同的功能，而各个部分由于存在自己的独立的传输协议、规范、标准，因此它们正常工作的时钟频率也有所不同，如CPU的FSB可达上百兆，I/O口的时钟频率为24MHz，USB的时钟频率为48MHz，因此这么多组的频率输出，不可能单独设计，所以主板上都采用专用的频率发生器芯片来控制。频率发生器芯片的型号非常繁多，其性能也各有差异，但是基本原理是都注册时间2005-4-19相似的。例如ICS950224AF时钟频率发生器，是在I845PE/GE的主板上得到普遍采用时钟频率发生器，通过BIOS内建的“AGP/PCI频率锁定”功能，能够保证在任何时钟频率之下提供正确的PCI/AGP分频，有了起提供的这“AGP/PCI频率锁定”功能，使用多高的系统时钟都不用担心硬盘里面精贵的数据了，也不用担心显卡、声卡等的安全了，超频，只取决于CPU和内存的品质而已了。二、总结最后再让我们通过一张详细的大图来对主板来个彻底注释。1是整合音效芯片，2是I/O控制芯片，3是光驱音源插座，4是外接音源辅助插座，5是SPDIF插座，6是USB插头，7是机箱被开启接头，8是PCI插槽，9是AGP4X插槽，10是机箱前端通用USB接口，11是BIOS，12是机箱面板接头，13是南桥芯片，14是IDE1插口，15是IDE2插口，16是电源指示灯接头，17是清除CMOS记忆跳线，18是风扇电源插座，19是电池，20是软驱插座，21是ATX电源插座，22是内存插槽，23是风扇电源插座，24是北桥芯片，25是CPU风扇支架，26是CPU插座，27是12VATX电源插座，28是第二组音源插座，29是PS/2键盘及鼠标插座，30是USB插座，31是并串口，32是游戏控制器及音源插座，33是SUP_CEN插座。主板是整个计算机的中枢，所有部件及外设都是通过它与处理器连接在一起，并进行通信，然后由处理器发出相应的操作指令，执行相应的操作，所以了解的主板结构对每一位学电脑，特别是学电脑维修的人员来说是非常重要的。很难想象一个连主板基本上分几个部分、每部分什么作用都分不清的人可以顺利地维修电脑。本文笔者就以一款华硕最新800MHzFSBP4主板带各位来具体洞察主板的五脏六腑。为了便于读者有一个真实的感性认识，现以一块目前最新主板——华硕的P4P800-Deluxe主板来介绍，它支持最新的Intel800MHzFSB，如图1所示，为了便于对照学习，已对主板中的各主要部分进行了标注。图1主板结构从大体上来分的话，可以分为以下几个部分（几乎每一块同档主板结构都基本一样）：1.处理插座：这自然是用来安装处理器（CPU）的。处理器插座的结构要根据相应主板所采用的处理器架构来具体决定。目前主要有两种处理器架构，即Socket和Slot。前者是在处理器芯片底部四周分布许多插针，通过这些针来与处理器插座接触，如图2左边所示的是Socket处理器插座，右边所示是Socket处理器背面图。采用这种处理器架构的主要有Intel奔腾处理器、Socket7、PⅢ和赛扬处理器的Socket370、P4处理器的Socket423和Socket478；AMD处理器K6-2所用的Socket7、Athlon系列处理器用的Socket462、最新Hammer处理器系列处理器也是用Socket架构，目前它可算是一种主流处理器架构，也是未来的发展方向。这么多Socke架构，往往不同的只是插针数及内部电路不同，外观基本一样。它有一个手柄，压下后处理器插针就可以与插座很好的接触。注意这种架构的处理器在插入主板处理器插座时要注意方向，只有一个方向可以插入，要对准处理器与处理器插座的缺口位，千万别插反了，强行插入会把插针弄弯，甚至折断了。另一种处理器架构就是...
