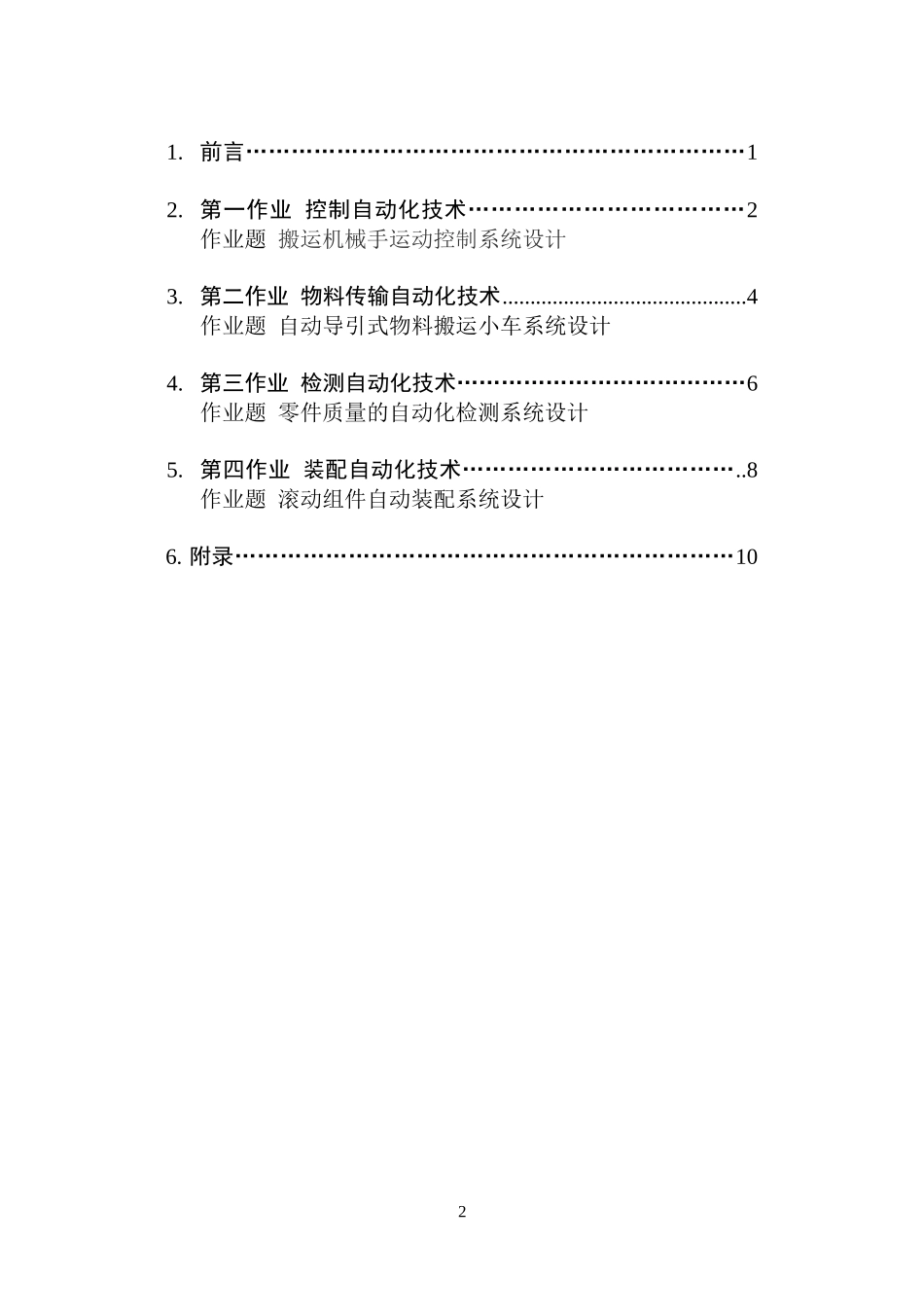

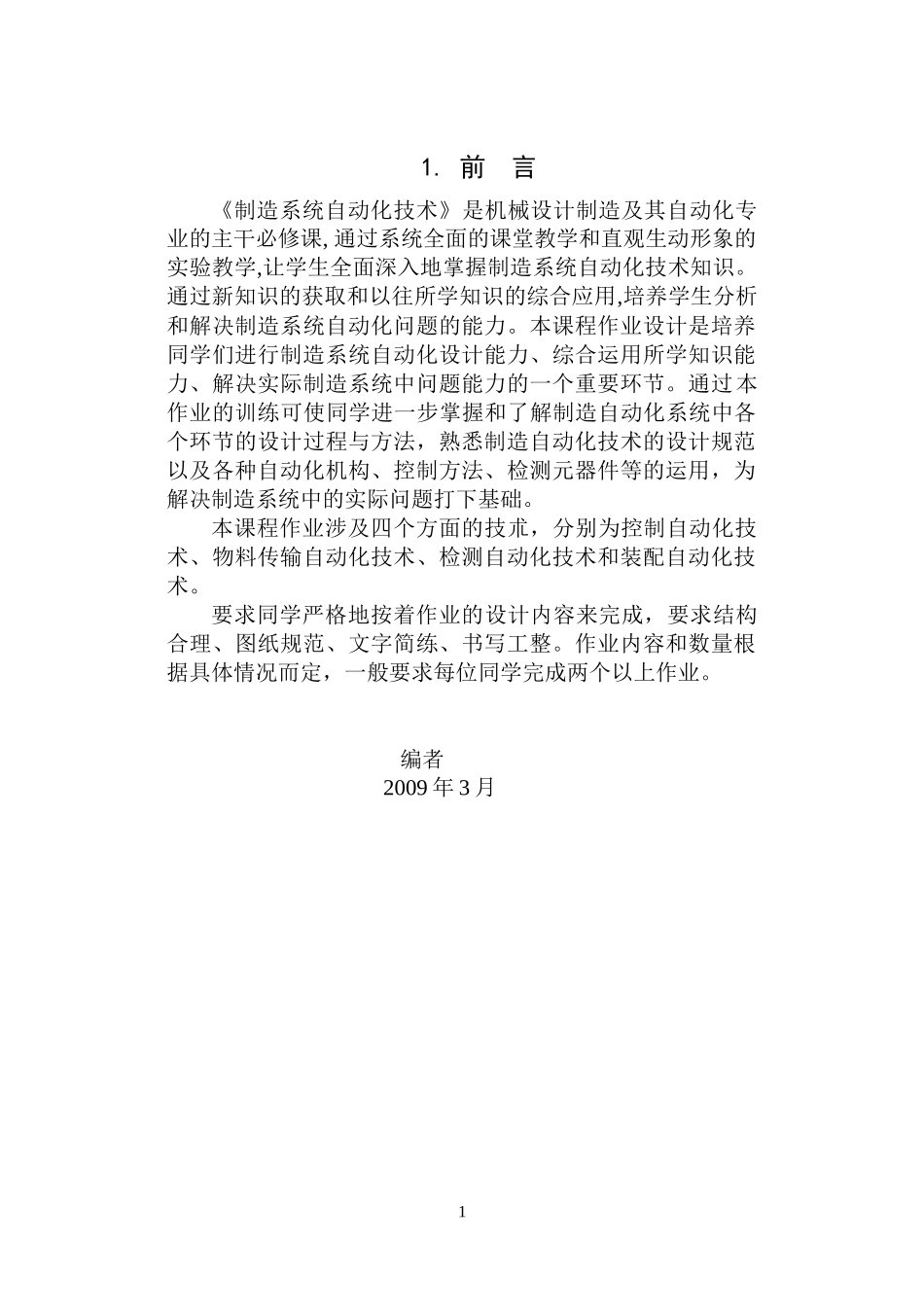

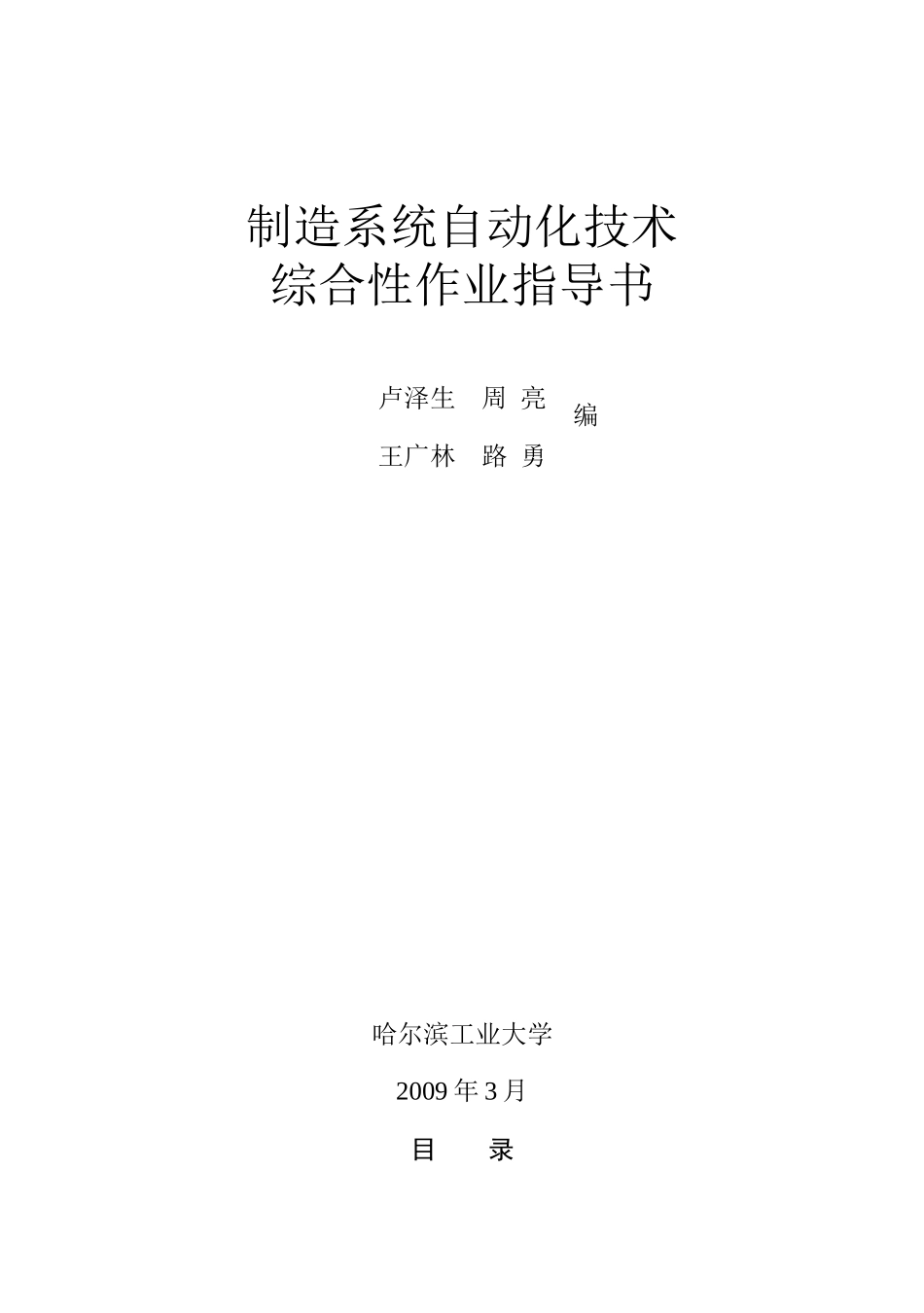

制造系统自动化技术综合性作业指导书卢泽生周亮王广林路勇哈尔滨工业大学2009年3月目录编1.前言…………………………………………………………12.第一作业控制自动化技术………………………………2作业题搬运机械手运动控制系统设计3.第二作业物料传输自动化技术............................................4作业题自动导引式物料搬运小车系统设计4.第三作业检测自动化技术…………………………………6作业题零件质量的自动化检测系统设计5.第四作业装配自动化技术………………………………..8作业题滚动组件自动装配系统设计6.附录…………………………………………………………1021.前言《制造系统自动化技术》是机械设计制造及其自动化专业的主干必修课,通过系统全面的课堂教学和直观生动形象的实验教学,让学生全面深入地掌握制造系统自动化技术知识。通过新知识的获取和以往所学知识的综合应用,培养学生分析和解决制造系统自动化问题的能力。本课程作业设计是培养同学们进行制造系统自动化设计能力、综合运用所学知识能力、解决实际制造系统中问题能力的一个重要环节。通过本作业的训练可使同学进一步掌握和了解制造自动化系统中各个环节的设计过程与方法，熟悉制造自动化技术的设计规范以及各种自动化机构、控制方法、检测元器件等的运用，为解决制造系统中的实际问题打下基础。本课程作业涉及四个方面的技朮，分别为控制自动化技术、物料传输自动化技术、检测自动化技术和装配自动化技术。要求同学严格地按着作业的设计内容来完成，要求结构合理、图纸规范、文字简练、书写工整。作业内容和数量根据具体情况而定，一般要求每位同学完成两个以上作业。编者2009年3月1AB工件SQ1SQ2SQ3SQ4SQ5SQ6夹紧松开2.第一作业搬运机械手运动控制系统设计一、搬运机械手功能示意图二、基本要求与参数本作业要求完成一种二指机械手的运动控制系统设计。该机械手采用二指夹持结构，如图1所示，机械手实现对工件的夹持、搬运、放置等操作。以夹持圆柱体为例，要求设计运动控制系统及控制流程。机械手通过升降、左右回转、前后伸缩、夹紧及松开等动作完成工件从位置A到B的搬运工作，具体操作顺序：逆时针回转(机械手的初始位置在A与B之间)—>下降—>夹紧—>上升—>顺时针回转—>下降—>松开—>上升，机械手的工作臂都设有限位开关SQi。设计参数：（1）抓重:10Kg2（2）最大工作半径：1500mm（3）运动参数：伸缩行程：0-1200mm；伸缩速度：80mm/s；升降行程：0-500mm；升降速度：50mm/s回转范围：0-1800控制器要求：（1）在PLC、单片机、PC微机或者DSP中任选其一；（2）具备回原点、手动单步操作及自动连续操作等基本功能。三、工作量（1）驱动及传动方案的设计及部件的选择；（2）二指夹持机构的设计及计算；（3）总体控制方案及控制流程的设计；（4）设计说明书一份。四、设计内容及说明（1）机械手工作臂及机身驱动部件的选择及设计，需设计出具体的驱动及传动方案，画出方案原理框图。（2）末端夹持机构设计，该结构需保证抓取精度高，重复定位精度和运动稳定性好，并有足够的抓取能力。设计应包括确定夹持方案、计算夹持范围、计算夹紧力及驱动力，完成夹持机构设计图。（3）控制系统设计，包括确定控制方案、核心功能部件的选择、主要功能模块的实现原理、绘制控制流程框图。3.第二作业自动导引式物料搬运小车系统设计3CBA20007007005000AC250500起始边线返回边线2000mm20线宽5000一、自动导引搬运小车功能示意图图1自动导引搬运小车结构示意图图2小车运行线路示意图二、基本要求与参数本作业要求完成一种自动导引式物料搬运小车系统设计。小车主要实现的功能是自动寻迹并且完成物料的搬运。如上图所示，小车首先在A区装载物料，然后开始沿着指定轨迹（黑色导引线）自动运行，导引线宽为20mm，小车上要求装有相应的传感器用来完成寻迹和小车运行轨迹调节，保证小车始终沿着指定轨迹运行不偏离。运行到C区以后停止，卸货后沿原路径返回A区再次装载物料，如此往复。A、C区各有一条与导引线垂直的黑色边界线，线宽为20mm，要4求小车在A、C区停止时，不能超出边界线限定范围。（小车由蓄电池供...
