落地式钢管脚手架卸料平台施工方案(已审批)VIP免费

落地式钢管脚手架卸料平台施工方案(已审批)_第1页
1/7

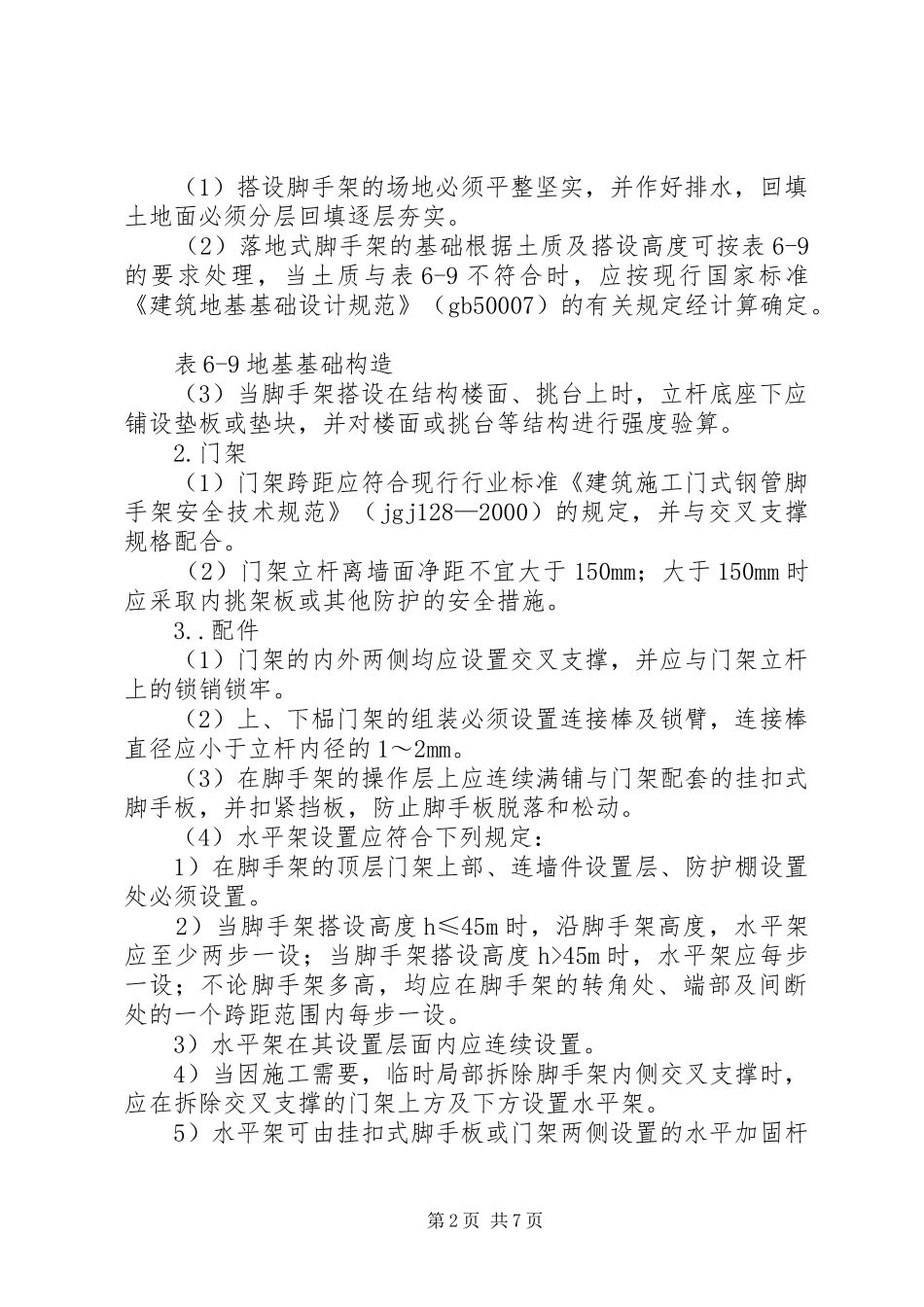

落地式钢管脚手架卸料平台施工方案(已审批)_第2页
2/7

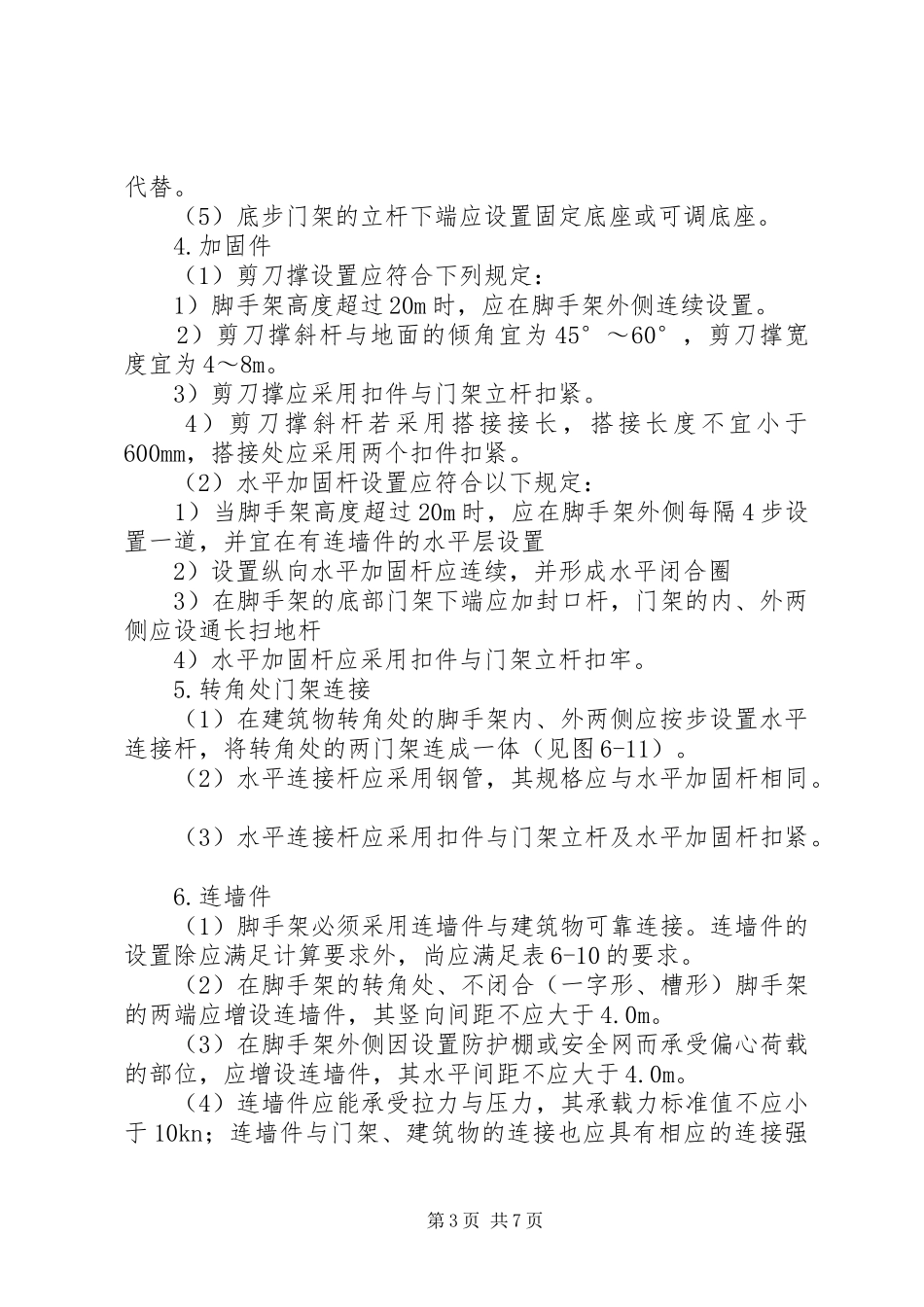

落地式钢管脚手架卸料平台施工方案(已审批)_第3页
3/7
落地式钢管脚手架卸料平台施工方案(已审批)落地门式钢管脚手架施工工艺1适用范围本施工工艺适用于工业与民用建筑工程施工中采用高度不大于60m的落地门式钢管脚手架的施工和使用。2材料性能要求(1)门式钢管脚手架。门式钢管脚手架及其配件的规格、性能及质量应符合现行行业标准《门式钢管脚手架》(jgj76)的规定,并应有出厂合格证明书及产品标志。周转使用的门式钢管脚手架及配件应按《建筑施工门式钢管脚手架安全技术规范》(jgj128—2000)附录a的规定进行质量类别判定、维修及使用。连接外径48mm钢管的扣件的性能、质量应符合现行国家标准《钢管脚手架扣件》(gb15831)的规定,连接外径42mm与48mm钢管的扣件应有明显标记并按照现行国家标准《钢管脚手架扣件》(gb15831)中的有关规定执行。(2)脚手板:(3)连墙件:(4)安全网:3主要机具与设备4作业条件5工艺流程(1)门式钢管脚手架的搭设应自一端延伸向另一端,有下而上按部架设,并逐层改变搭设方向,以减少误差。(2)门式钢管脚手架的搭设顺序:铺放垫木(板)→安放底座→自一端起立门架并随即安装交叉支撑→安装水平架(或脚手板)→安装梯子→(需要时,装设作加强用的大横杆)→安装连墙杆→照上述步骤,逐层向上安装→装加强整体刚度的长剪刀撑→安装顶部栏杆。6施工要点1.地基与基础。第1页共7页(1)搭设脚手架的场地必须平整坚实,并作好排水,回填土地面必须分层回填逐层夯实。(2)落地式脚手架的基础根据土质及搭设高度可按表6-9的要求处理,当土质与表6-9不符合时,应按现行国家标准《建筑地基基础设计规范》(gb50007)的有关规定经计算确定。表6-9地基基础构造(3)当脚手架搭设在结构楼面、挑台上时,立杆底座下应铺设垫板或垫块,并对楼面或挑台等结构进行强度验算。2.门架(1)门架跨距应符合现行行业标准《建筑施工门式钢管脚手架安全技术规范》(jgj128—2000)的规定,并与交叉支撑规格配合。(2)门架立杆离墙面净距不宜大于150mm;大于150mm时应采取内挑架板或其他防护的安全措施。3..配件(1)门架的内外两侧均应设置交叉支撑,并应与门架立杆上的锁销锁牢。(2)上、下榀门架的组装必须设置连接棒及锁臂,连接棒直径应小于立杆内径的1~2mm。(3)在脚手架的操作层上应连续满铺与门架配套的挂扣式脚手板,并扣紧挡板,防止脚手板脱落和松动。(4)水平架设置应符合下列规定:1)在脚手架的顶层门架上部、连墙件设置层、防护棚设置处必须设置。2)当脚手架搭设高度h≤45m时,沿脚手架高度,水平架应至少两步一设;当脚手架搭设高度h>45m时,水平架应每步一设;不论脚手架多高,均应在脚手架的转角处、端部及间断处的一个跨距范围内每步一设。3)水平架在其设置层面内应连续设置。4)当因施工需要,临时局部拆除脚手架内侧交叉支撑时,应在拆除交叉支撑的门架上方及下方设置水平架。5)水平架可由挂扣式脚手板或门架两侧设置的水平加固杆第2页共7页代替。(5)底步门架的立杆下端应设置固定底座或可调底座。4.加固件(1)剪刀撑设置应符合下列规定:1)脚手架高度超过20m时,应在脚手架外侧连续设置。2)剪刀撑斜杆与地面的倾角宜为45°~60°,剪刀撑宽度宜为4~8m。3)剪刀撑应采用扣件与门架立杆扣紧。4)剪刀撑斜杆若采用搭接接长,搭接长度不宜小于600mm,搭接处应采用两个扣件扣紧。(2)水平加固杆设置应符合以下规定:1)当脚手架高度超过20m时,应在脚手架外侧每隔4步设置一道,并宜在有连墙件的水平层设置2)设置纵向水平加固杆应连续,并形成水平闭合圈3)在脚手架的底部门架下端应加封口杆,门架的内、外两侧应设通长扫地杆4)水平加固杆应采用扣件与门架立杆扣牢。5.转角处门架连接(1)在建筑物转角处的脚手架内、外两侧应按步设置水平连接杆,将转角处的两门架连成一体(见图6-11)。(2)水平连接杆应采用钢管,其规格应与水平加固杆相同。(3)水平连接杆应采用扣件与门架立杆及水平加固杆扣紧。6.连墙件(1)脚手架必须采用连墙件与建筑物可靠连接。连墙件的设置除应满足计算要求外,尚应满足表6-10的要求。(2)在脚手架的转角处、不闭合(一字形、槽形)脚手架的两端应...
