丁东良鄢陵县自动化节水灌溉系统VIP免费

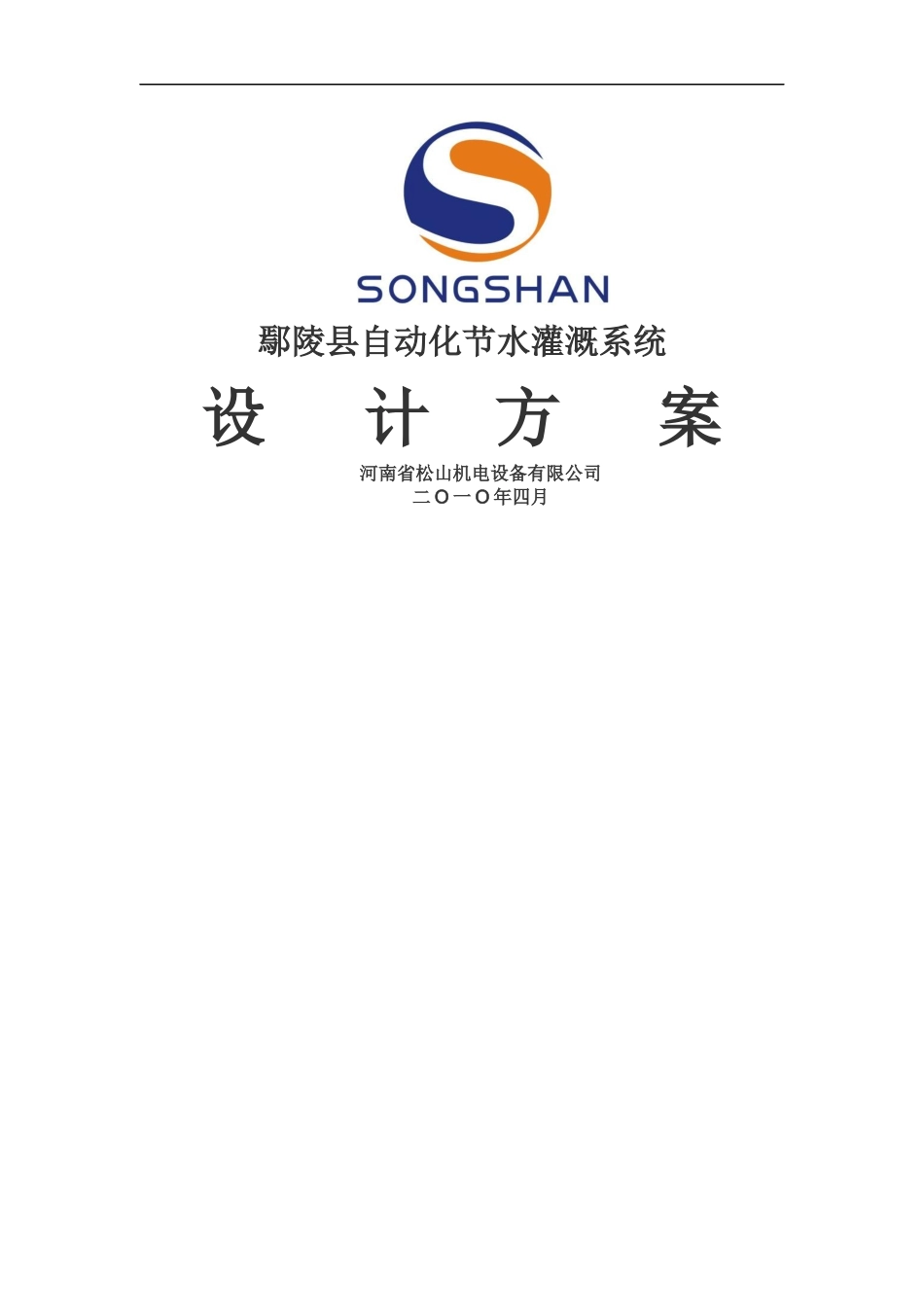

丁东良鄢陵县自动化节水灌溉系统_第1页
1/43

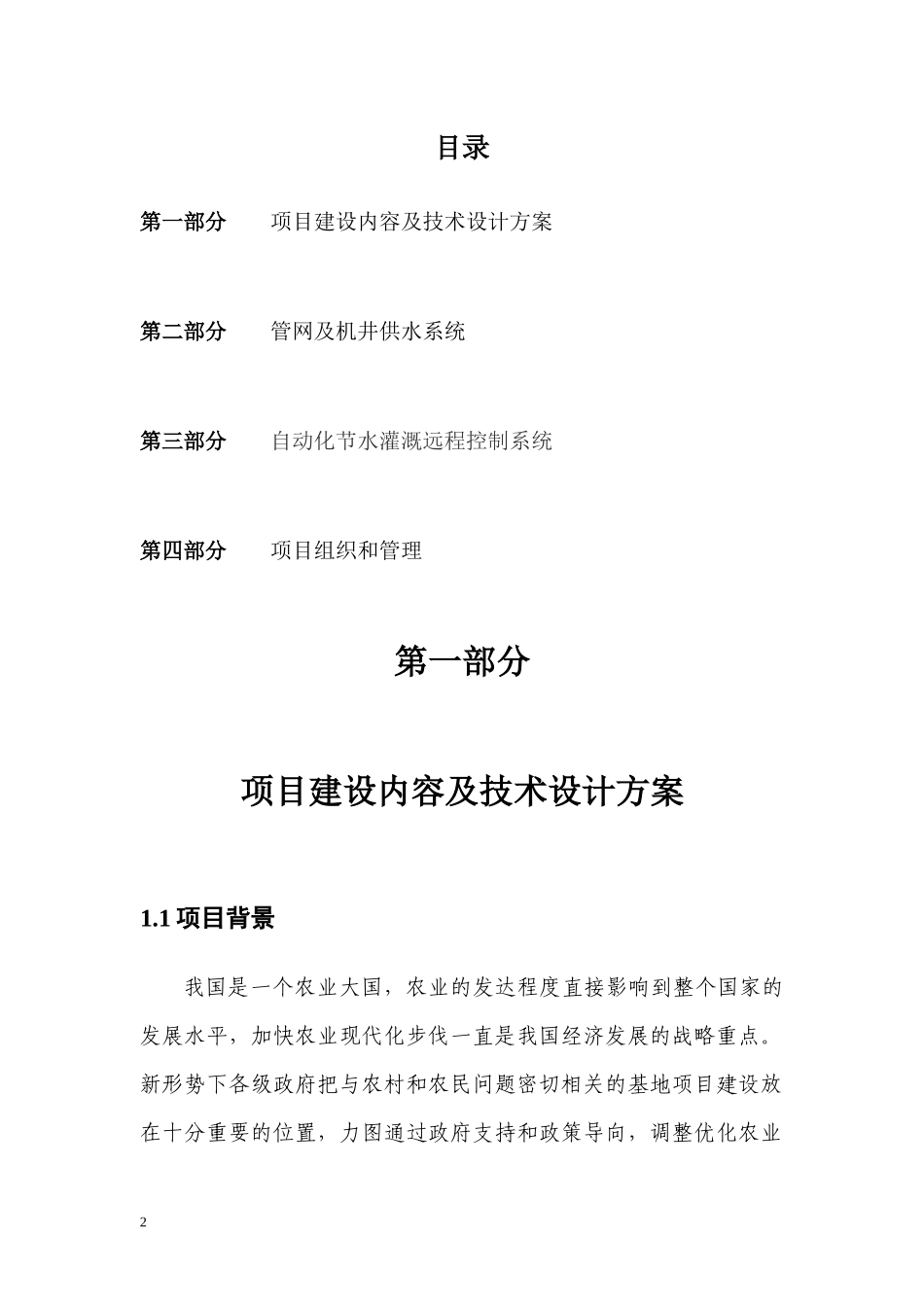

丁东良鄢陵县自动化节水灌溉系统_第2页
2/43
丁东良鄢陵县自动化节水灌溉系统_第3页
3/43
鄢陵县自动化节水灌溉系统设计方案河南省松山机电设备有限公司二Ο一Ο年四月目录第一部分项目建设内容及技术设计方案第二部分管网及机井供水系统第三部分自动化节水灌溉远程控制系统第四部分项目组织和管理第一部分项目建设内容及技术设计方案1.1项目背景我国是一个农业大国,农业的发达程度直接影响到整个国家的发展水平,加快农业现代化步伐一直是我国经济发展的战略重点。新形势下各级政府把与农村和农民问题密切相关的基地项目建设放在十分重要的位置,力图通过政府支持和政策导向,调整优化农业2产业结构,提高农业综合生产能力,实现农业的持续、稳定、协调发展。简要描述该地的经济状况。项目区建设将以现代农业高新技术为技术平台,大力培育农业龙头企业,实现以项目区为中心,技术和运作模式不断向周边地区渗透,以点带面,为农业结构调整、妥善解决“三农”问题,推进产业化发展,实现农业现代化起到积极的示范带动作用。1.2项目建设原则(1)根据《河南省“十五”水利发展纲要》、参照《水利经济计算规范》、《节水灌溉技术标准选编》,并结合当地水利区划、农业区划及当地政府、群众意见,对项目区进行规划设计。(2)结合项目区实际情况,因地制宜进行规划,以达到节约投资的目的,尽量少占耕地,降低运行费用,方便管理和经济效益较高。在规划布局时,以单井为单位进行管网工程布置,部分机井相距较近,可将管道串联,互为备用,地形条件许可情况下,把灌区布置在井的四周,使管道输水顺利,减小管长和管径,降低投资;管网布置上要考虑减小对机耕的影响。同时,还应考虑风向影响,尽量使支管垂直风向布置,以及输水与配水管的布置应利于轮灌,使多数喷洒支管长度相同。(3)结合当地交通便利,地势平坦,地下水埋深较深,肥力基础好,透水性好的特点,以高效农业开发为重点,以提高水资源利3用率及产出率为中心,以增加农民收入为目的,以保护生态环境和水资源平衡为目标。(4)在项目区建设内容上,注意近期与远期相结合,节水与农业现代化相结合,与“十五”节水规划相结合,采用的节水形式要因地制宜,注重实效,操作方便,运行可靠,群众宜接受。1.3项目建设内容根据项目区的地形、土壤、农作物、种植结构和耕作方式,项目区工程主要采用固定式喷灌节水灌溉形式。建设面积为210亩,工程形式布置如平面布置图。1.4喷灌工程技术设计对于大田作物小麦等区域选择喷灌系统。1.4.1设计依据及相关技术参数确定1.4.1.1设计依据《喷灌工程技术规范》GB/T50085-2007;《泵站设计规范》GB/T50265-97;《机井技术规范》SL/256-2000;《节水灌溉技术规范》SL/207-98。5.4.1.2参数确定1)管道系统水利用系数根据《喷灌工程技术规范》(GB/T50085-2007),管道系统水4利用系数取ηG=0.98。2)田间喷洒水利用系数根据《喷灌工程技术规范》(GB/T50085-2007)及项目区气候条件,确定ηp=0.85。3)灌溉水利用系数η=ηGηP(1-9)式中:η—灌溉水利用系数ηG—管道系统水利用系数;ηP—田间喷洒水利用系数。由式1-9计算可得η=0.833。1.4.2喷头选型和布置间距按照国家标准《喷灌工程技术规范》的规定,选择喷头和确定组合间距。1、喷头的选择喷头拟采用ZY-2H型金属摇臂式喷头。其性能参数如下:喷嘴直径6.0×3.1mm工作压力300kpa喷头射程18.5m喷头流量2.97m3/h2、喷头间距的确定除了考虑为施工安装的方便,还应考虑风力的影响,所以初步确定喷头间距α=18m,支管间距b=18m。喷头在支管上的布置形式为正方形布置。3、对所选喷头进行验算:51)喷灌强度:参照《喷灌工程设计手册》公式(10—2)ρs=1000×qπR2(1-10)式中:ρs—无风情况下单喷头全圆喷洒的设计灌溉程度(mm/h);q—喷头流量(m3/h);R—喷头射程(m);经计算:ρs=2.76(mm/h)。参照《喷灌工程设计手册》公式(10—3)计算:ρ=Cρ×kw×ρs=6.8(mm/h)(1-11)式中:ρ—设计喷灌程度(mm/h);Cp—布置系数;Kw—风系数。参照《喷灌工程设计手册》表(1—11),(1—12),项目区允许喷灌强度为15mm/h,得出:ρ<[ρ],满足要求。2)雾化指标:Wh=hpd(1-12)式中:Wh—喷灌的雾化指标;Hp—喷头工作压力水头(m);d—...
