关于汽车悬架系统VIP免费

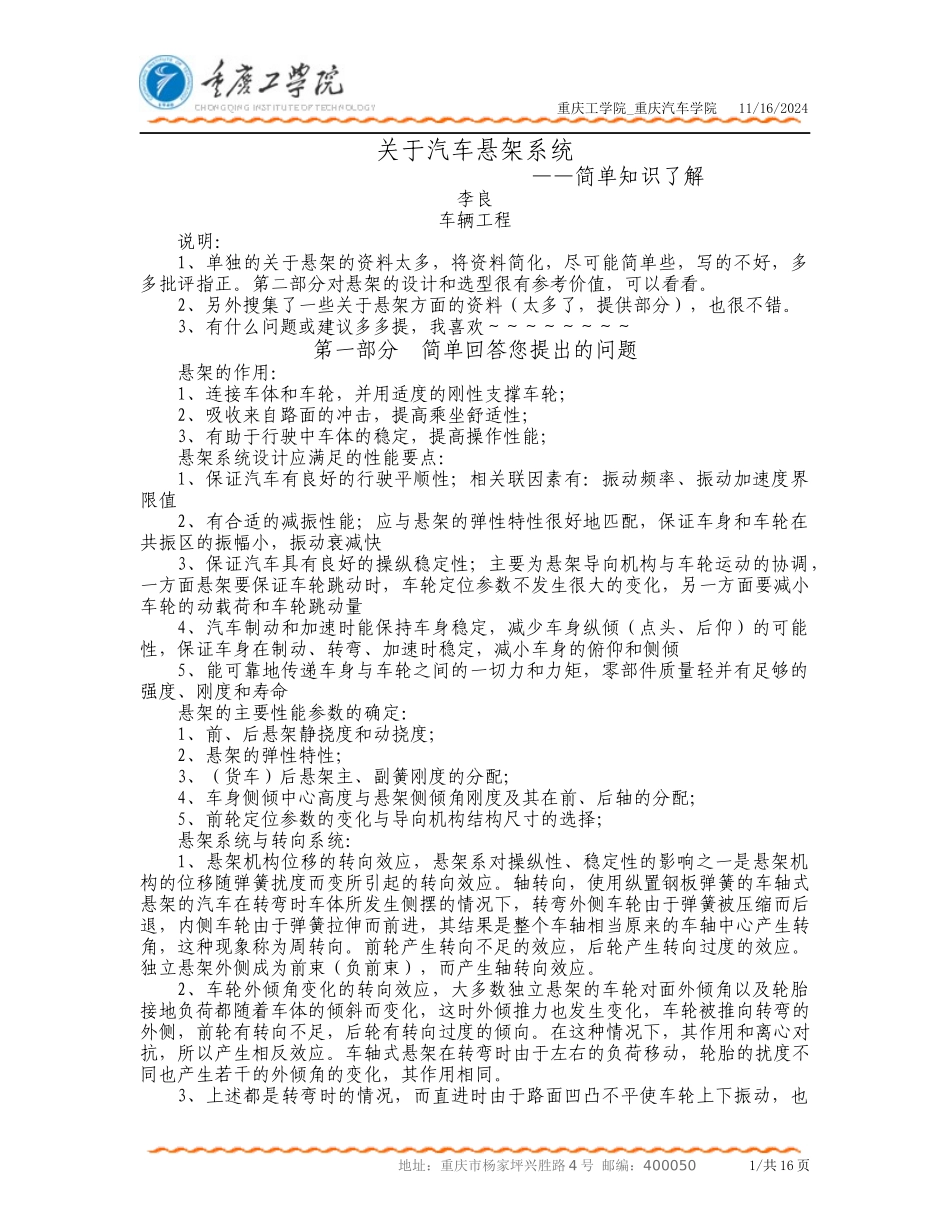

关于汽车悬架系统_第1页
1/16
关于汽车悬架系统_第2页
2/16
关于汽车悬架系统_第3页
3/16
重庆工学院_重庆汽车学院11/16/2024关于汽车悬架系统——简单知识了解李良车辆工程说明:1、单独的关于悬架的资料太多,将资料简化,尽可能简单些,写的不好,多多批评指正。第二部分对悬架的设计和选型很有参考价值,可以看看。2、另外搜集了一些关于悬架方面的资料(太多了,提供部分),也很不错。3、有什么问题或建议多多提,我喜欢~~~~~~~~第一部分简单回答您提出的问题悬架的作用:1、连接车体和车轮,并用适度的刚性支撑车轮;2、吸收来自路面的冲击,提高乘坐舒适性;3、有助于行驶中车体的稳定,提高操作性能;悬架系统设计应满足的性能要点:1、保证汽车有良好的行驶平顺性;相关联因素有:振动频率、振动加速度界限值2、有合适的减振性能;应与悬架的弹性特性很好地匹配,保证车身和车轮在共振区的振幅小,振动衰减快3、保证汽车具有良好的操纵稳定性;主要为悬架导向机构与车轮运动的协调,一方面悬架要保证车轮跳动时,车轮定位参数不发生很大的变化,另一方面要减小车轮的动载荷和车轮跳动量4、汽车制动和加速时能保持车身稳定,减少车身纵倾(点头、后仰)的可能性,保证车身在制动、转弯、加速时稳定,减小车身的俯仰和侧倾5、能可靠地传递车身与车轮之间的一切力和力矩,零部件质量轻并有足够的强度、刚度和寿命悬架的主要性能参数的确定:1、前、后悬架静挠度和动挠度;2、悬架的弹性特性;3、(货车)后悬架主、副簧刚度的分配;4、车身侧倾中心高度与悬架侧倾角刚度及其在前、后轴的分配;5、前轮定位参数的变化与导向机构结构尺寸的选择;悬架系统与转向系统:1、悬架机构位移的转向效应,悬架系对操纵性、稳定性的影响之一是悬架机构的位移随弹簧扰度而变所引起的转向效应。轴转向,使用纵置钢板弹簧的车轴式悬架的汽车在转弯时车体所发生侧摆的情况下,转弯外侧车轮由于弹簧被压缩而后退,内侧车轮由于弹簧拉伸而前进,其结果是整个车轴相当原来的车轴中心产生转角,这种现象称为周转向。前轮产生转向不足的效应,后轮产生转向过度的效应。独立悬架外侧成为前束(负前束),而产生轴转向效应。2、车轮外倾角变化的转向效应,大多数独立悬架的车轮对面外倾角以及轮胎接地负荷都随着车体的倾斜而变化,这时外倾推力也发生变化,车轮被推向转弯的外侧,前轮有转向不足,后轮有转向过度的倾向。在这种情况下,其作用和离心对抗,所以产生相反效应。车轴式悬架在转弯时由于左右的负荷移动,轮胎的扰度不同也产生若干的外倾角的变化,其作用相同。3、上述都是转弯时的情况,而直进时由于路面凹凸不平使车轮上下振动,也地址:重庆市杨家坪兴胜路4号邮编:4000501/共16页重庆工学院_重庆汽车学院11/16/2024同时会产生这种效应,随着外倾角的变化也有产生轴转向的可能性。一般轴转向或因外倾角变化的转向效应都会改变原来的操纵特性,所以对操纵性,稳定性影响相当大,因此,在设计汽车时往往把这些效应计算在内面修正其操纵特性。第二部分悬架的结构知识(还算比较详细)汽车的车架、车桥、车轮和悬架等组成了行驶系,行驶系的功用是:1、接受传动系的动力,通过驱动轮与路面的作用产生牵引力,使汽车正常行驶;承受汽车的总重量和地面的反力;2、缓和不平路面对车身造成的冲击,衰减汽车行驶中的振动,保持行驶的平顺性;3、与转向系配合,保证汽车操纵稳定性。一、悬架概述汽车车架(或车身)若直接安装于车桥(或车轮)上,由于道路不平,由于地面冲击使货物和人会感到十分不舒服,这是因为没有悬架装置的原因。汽车悬架是车架(或车身)与车轴(或车轮)之间的弹性联结装置的统称。它的作用是弹性地连接车桥和车架(或车身),缓和行驶中车辆受到的冲击力。保证货物完好和人员舒适;衰减由于弹性系统引进的振动,使汽车行驶中保持稳定的姿势,改善操纵稳定性;同时悬架系统承担着传递垂直反力,纵向反力(牵引力和制动力)和侧向反力以及这些力所造成的力矩作用到车架(或车身)上,以保证汽车行驶平顺;并且当车轮相对车架跳动时,特别在转向时,车轮运动轨迹要符合一定的要求,因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。悬架结构形式和...
