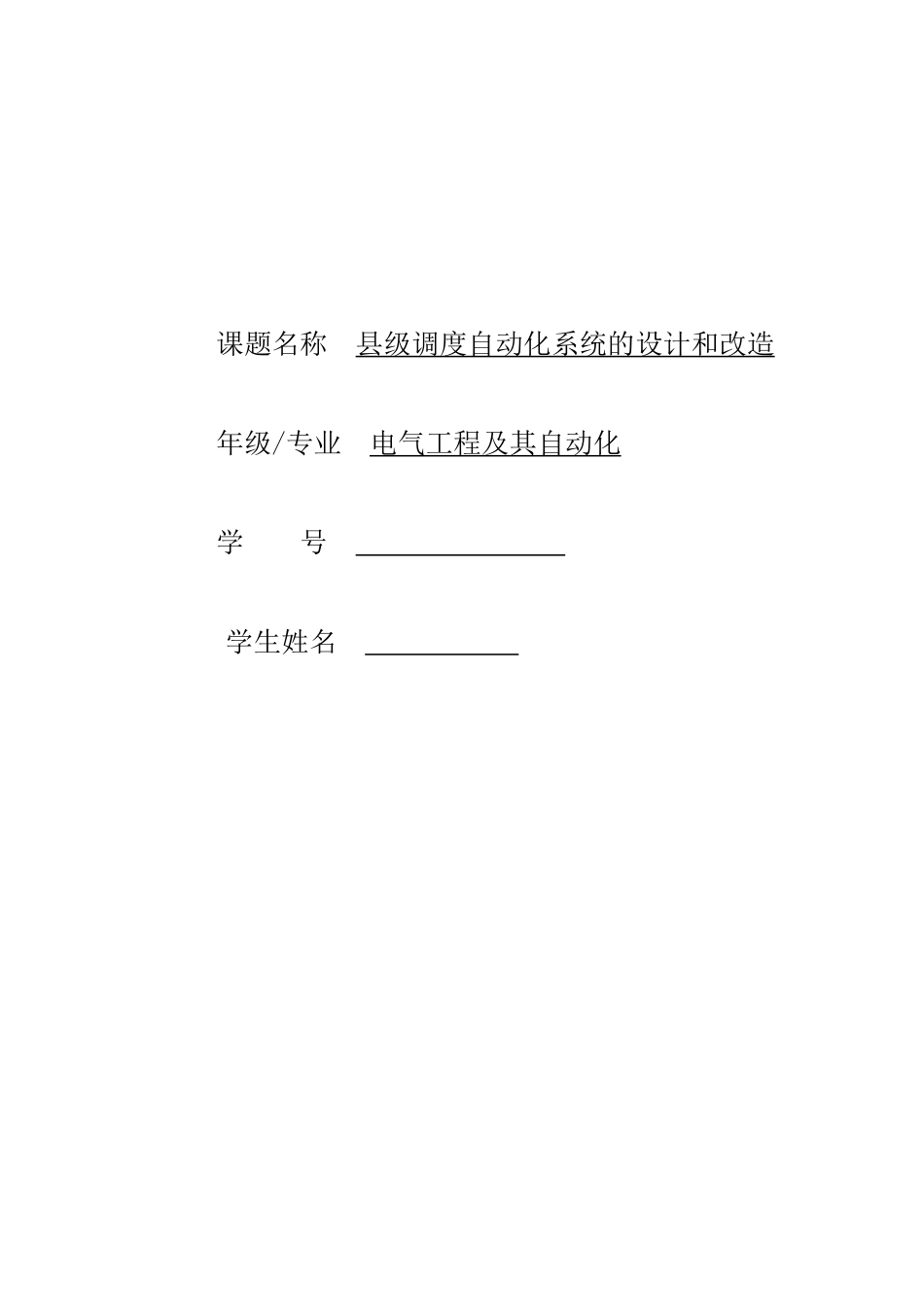

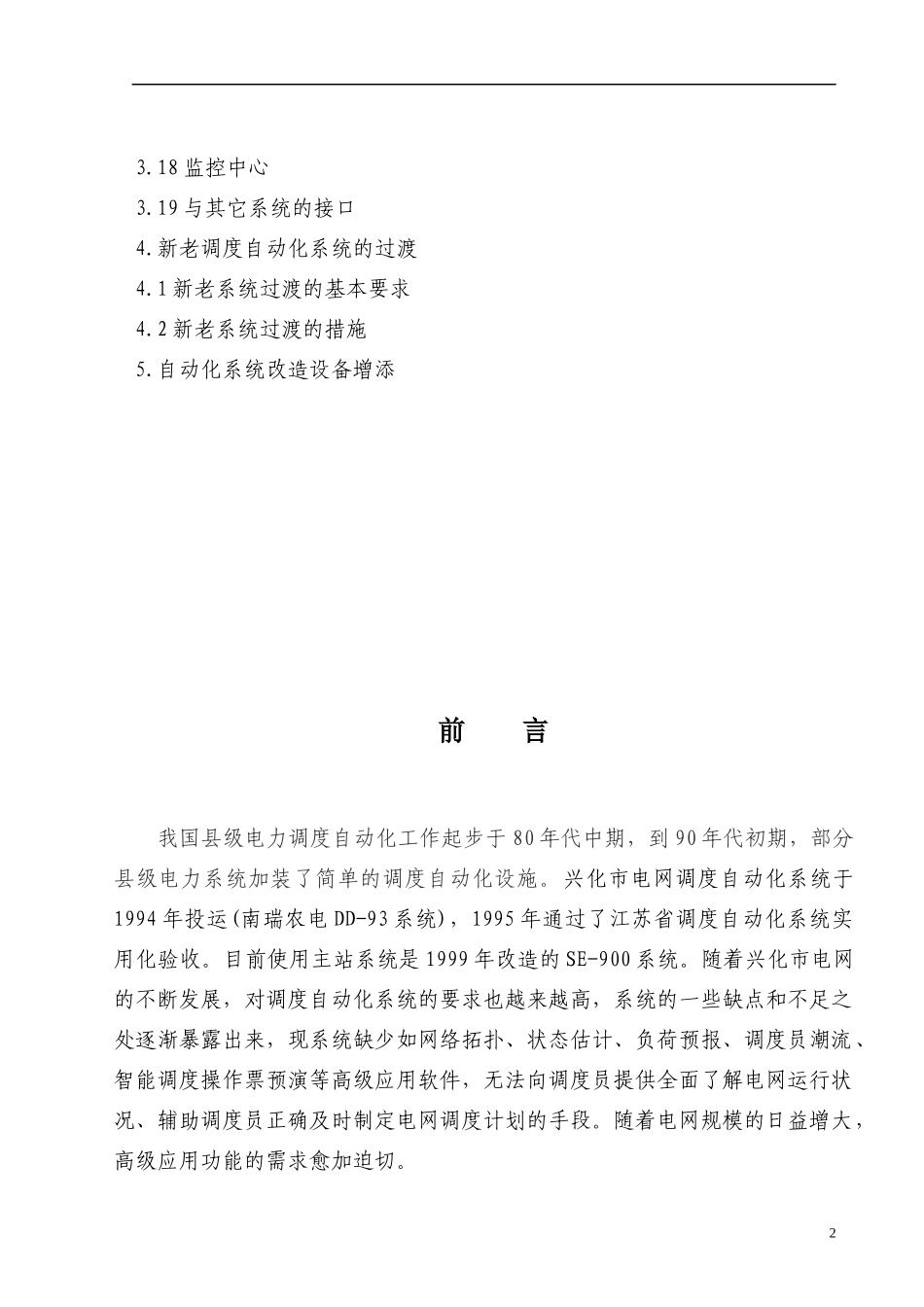

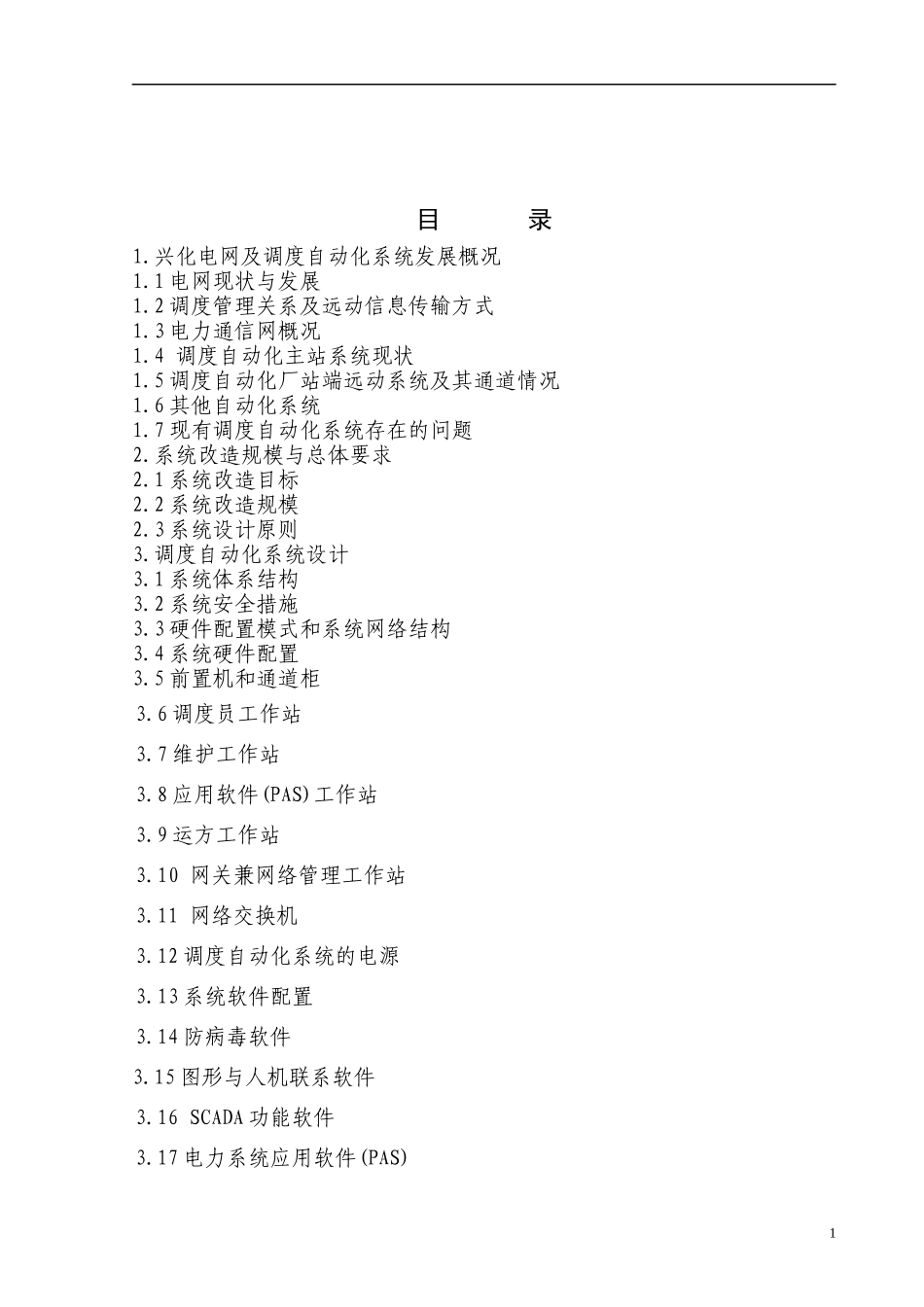

课题名称县级调度自动化系统的设计和改造年级/专业电气工程及其自动化学号学生姓名目录1.兴化电网及调度自动化系统发展概况1.1电网现状与发展1.2调度管理关系及远动信息传输方式1.3电力通信网概况1.4调度自动化主站系统现状1.5调度自动化厂站端远动系统及其通道情况1.6其他自动化系统1.7现有调度自动化系统存在的问题2.系统改造规模与总体要求2.1系统改造目标2.2系统改造规模2.3系统设计原则3.调度自动化系统设计3.1系统体系结构3.2系统安全措施3.3硬件配置模式和系统网络结构3.4系统硬件配置3.5前置机和通道柜3.6调度员工作站3.7维护工作站3.8应用软件(PAS)工作站3.9运方工作站3.10网关兼网络管理工作站3.11网络交换机3.12调度自动化系统的电源3.13系统软件配置3.14防病毒软件3.15图形与人机联系软件3.16SCADA功能软件3.17电力系统应用软件(PAS)13.18监控中心3.19与其它系统的接口4.新老调度自动化系统的过渡4.1新老系统过渡的基本要求4.2新老系统过渡的措施5.自动化系统改造设备增添前言我国县级电力调度自动化工作起步于80年代中期，到90年代初期，部分县级电力系统加装了简单的调度自动化设施。兴化市电网调度自动化系统于1994年投运(南瑞农电DD-93系统)，1995年通过了江苏省调度自动化系统实用化验收。目前使用主站系统是1999年改造的SE-900系统。随着兴化市电网的不断发展，对调度自动化系统的要求也越来越高，系统的一些缺点和不足之处逐渐暴露出来，现系统缺少如网络拓扑、状态估计、负荷预报、调度员潮流、智能调度操作票预演等高级应用软件，无法向调度员提供全面了解电网运行状况、辅助调度员正确及时制定电网调度计划的手段。随着电网规模的日益增大，高级应用功能的需求愈加迫切。2为了建设一个功能完善、性能稳定的调度自动化系统，笔者认为兴化供电公司调度自动化系统的建设应借鉴电网的运行经验，适应电网的发展要求，满足电网安全调度、优质运行的需求。笔者对目前先进的调度自动化系统进行调研后，提出兴化调度自动化系统的更新方案。更新后的调度自动化系统技术上可达到目前国内该领域的先进水平，系统在未来5到8年内应能满足电网发展和科技发展需求，在实用化验收合格的基础上，使电网调度自动化的水平再上一个新台阶。3县级调度自动化系统的设计和改造[摘要]笔者根据对兴化县级调度自动化现状的分析，从电力通信网、远动系统、通道等方面进行调查，查找兴化调度现有的调度自动化系统存在的一些问题，再根据目前调度自动化系统运用的先进手段，提出对县级调度自动化系统的设计和改造方案，从目标、规模、设计原则三方面确定改造内容，最终解决网络结构、工作站运行、配置等一系列需要解决的问题。改造后的调度自动化系统能够基本满足5到8年内应能满足电网发展和科技发展需求。1兴化电网及调度自动化系统发展概况1.1电网现状与发展兴化电网包括22座变电所，其中220KV等级的2座（顾庄变、昭阳变）；110KV电压等级的7座（分别为兴化变、安丰变、大垛变、八里变、赵万变、戴南变、东陈变）；35KV等级的13座（分别为崔垛变、严家变、钓鱼变、兴东变、大营变、舍陈变、戴窑变、荻垛变、陶庄变、史堡变、张郭变、茅山变、陈堡变）。另有电厂2座，兴化热电厂和戴南电厂。下图为兴化电网地理接线图。兴化电网35kV线路已经形成环网，部分110kV线路业已经形成环网。兴化电网地理接线图根据规划，2005年将新建1个220kV变电站，2个110kV变电站。2005年变电站/电厂总数为27个。未来几年基本上每年要建新的变电站。41.2调度管理关系及远动信息传输方式根据“统一调度，分级管理”的原则，结合兴化市电网实际的调度管理情况，兴化市电网分为省、地、县（市）调三级调度管理。其中，顾庄变、昭阳变220KV部分由江苏省调直接调度。部分110KV线路由兴化市调负责调度。其余的110KV线路、开关、刀闸由泰州地调直接调度管理。除了上述的220KV顾庄变、昭阳变、部分110KV变电站有多级调度关系外，兴化市电网内的其它变电所包括110KV电压等级的变电站、35KV电压等级的全部变电站由兴化市调直接调度管辖。1.3电力通信网概况兴化市电网22座变电所和2座电厂全部接入电力信息网。兴化市电力信...
