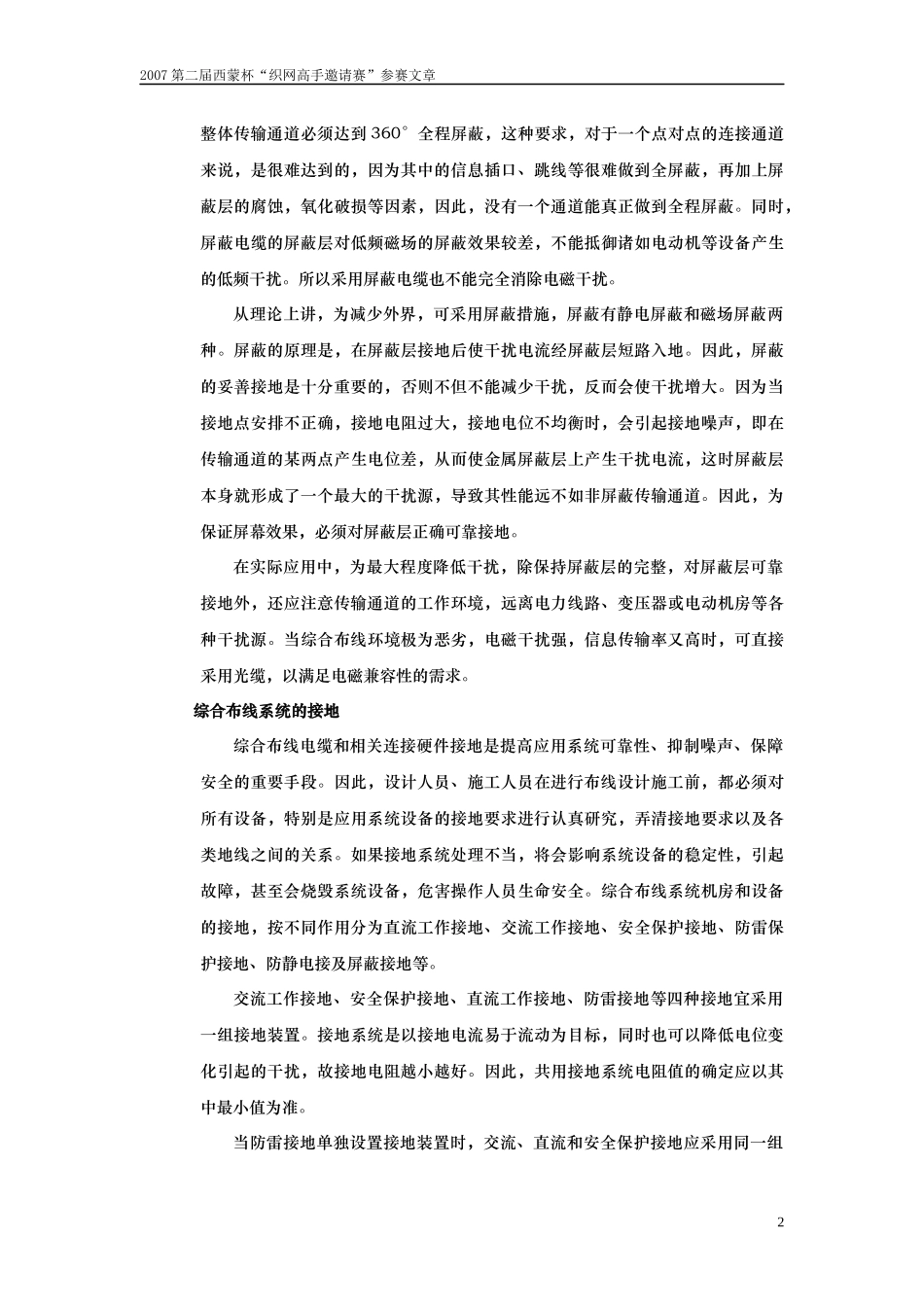

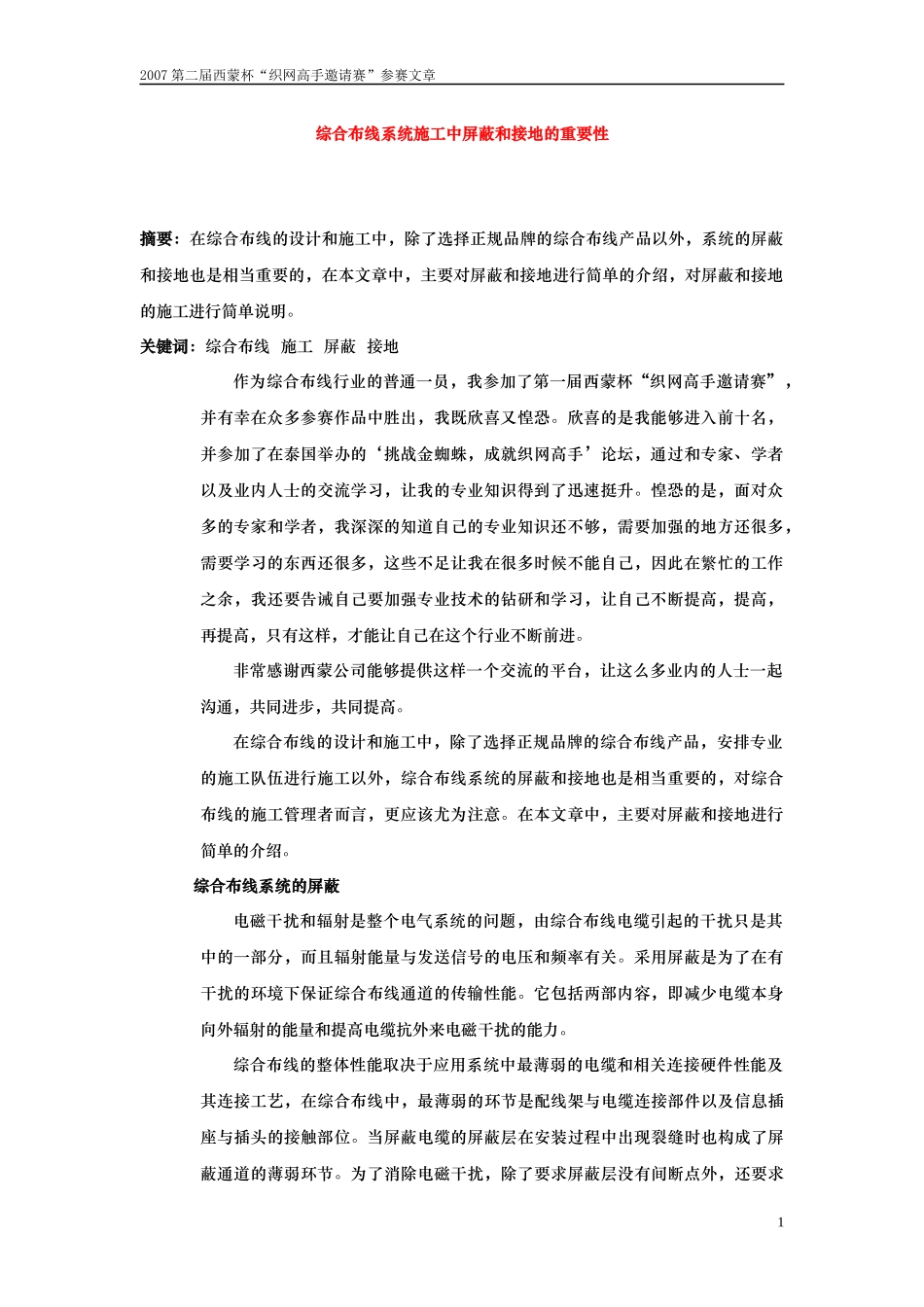

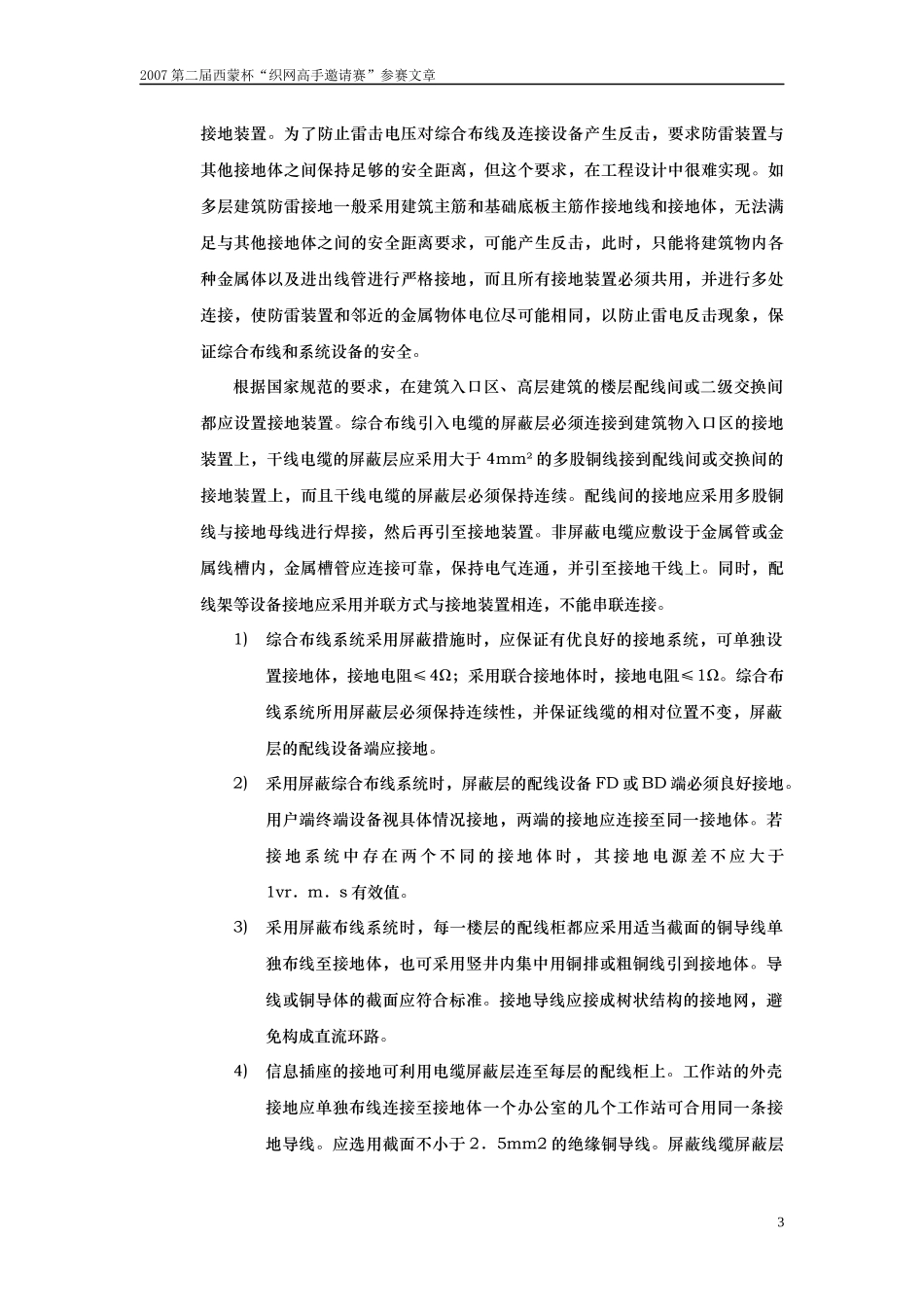

2007第二届西蒙杯“织网高手邀请赛”参赛文章综合布线系统施工中屏蔽和接地的重要性摘要：在综合布线的设计和施工中，除了选择正规品牌的综合布线产品以外，系统的屏蔽和接地也是相当重要的，在本文章中，主要对屏蔽和接地进行简单的介绍，对屏蔽和接地的施工进行简单说明。关键词：综合布线施工屏蔽接地作为综合布线行业的普通一员，我参加了第一届西蒙杯“织网高手邀请赛”，并有幸在众多参赛作品中胜出，我既欣喜又惶恐。欣喜的是我能够进入前十名，并参加了在泰国举办的‘挑战金蜘蛛，成就织网高手’论坛，通过和专家、学者以及业内人士的交流学习，让我的专业知识得到了迅速挺升。惶恐的是，面对众多的专家和学者，我深深的知道自己的专业知识还不够，需要加强的地方还很多，需要学习的东西还很多，这些不足让我在很多时候不能自己，因此在繁忙的工作之余，我还要告诫自己要加强专业技术的钻研和学习，让自己不断提高，提高，再提高，只有这样，才能让自己在这个行业不断前进。非常感谢西蒙公司能够提供这样一个交流的平台，让这么多业内的人士一起沟通，共同进步，共同提高。在综合布线的设计和施工中，除了选择正规品牌的综合布线产品，安排专业的施工队伍进行施工以外，综合布线系统的屏蔽和接地也是相当重要的，对综合布线的施工管理者而言，更应该尤为注意。在本文章中，主要对屏蔽和接地进行简单的介绍。综合布线系统的屏蔽电磁干扰和辐射是整个电气系统的问题，由综合布线电缆引起的干扰只是其中的一部分，而且辐射能量与发送信号的电压和频率有关。采用屏蔽是为了在有干扰的环境下保证综合布线通道的传输性能。它包括两部内容，即减少电缆本身向外辐射的能量和提高电缆抗外来电磁干扰的能力。综合布线的整体性能取决于应用系统中最薄弱的电缆和相关连接硬件性能及其连接工艺，在综合布线中，最薄弱的环节是配线架与电缆连接部件以及信息插座与插头的接触部位。当屏蔽电缆的屏蔽层在安装过程中出现裂缝时也构成了屏蔽通道的薄弱环节。为了消除电磁干扰，除了要求屏蔽层没有间断点外，还要求12007第二届西蒙杯“织网高手邀请赛”参赛文章整体传输通道必须达到360°全程屏蔽，这种要求，对于一个点对点的连接通道来说，是很难达到的，因为其中的信息插口、跳线等很难做到全屏蔽，再加上屏蔽层的腐蚀，氧化破损等因素，因此，没有一个通道能真正做到全程屏蔽。同时，屏蔽电缆的屏蔽层对低频磁场的屏蔽效果较差，不能抵御诸如电动机等设备产生的低频干扰。所以采用屏蔽电缆也不能完全消除电磁干扰。从理论上讲，为减少外界，可采用屏蔽措施，屏蔽有静电屏蔽和磁场屏蔽两种。屏蔽的原理是，在屏蔽层接地后使干扰电流经屏蔽层短路入地。因此，屏蔽的妥善接地是十分重要的，否则不但不能减少干扰，反而会使干扰增大。因为当接地点安排不正确，接地电阻过大，接地电位不均衡时，会引起接地噪声，即在传输通道的某两点产生电位差，从而使金属屏蔽层上产生干扰电流，这时屏蔽层本身就形成了一个最大的干扰源，导致其性能远不如非屏蔽传输通道。因此，为保证屏幕效果，必须对屏蔽层正确可靠接地。在实际应用中，为最大程度降低干扰，除保持屏蔽层的完整，对屏蔽层可靠接地外，还应注意传输通道的工作环境，远离电力线路、变压器或电动机房等各种干扰源。当综合布线环境极为恶劣，电磁干扰强，信息传输率又高时，可直接采用光缆，以满足电磁兼容性的需求。综合布线系统的接地综合布线电缆和相关连接硬件接地是提高应用系统可靠性、抑制噪声、保障安全的重要手段。因此，设计人员、施工人员在进行布线设计施工前，都必须对所有设备，特别是应用系统设备的接地要求进行认真研究，弄清接地要求以及各类地线之间的关系。如果接地系统处理不当，将会影响系统设备的稳定性，引起故障，甚至会烧毁系统设备，危害操作人员生命安全。综合布线系统机房和设备的接地，按不同作用分为直流工作接地、交流工作接地、安全保护接地、防雷保护接地、防静电接及屏蔽接地等。交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地宜采用一组接地装置。接地系统是以接地电流易于流动为目标，同...
