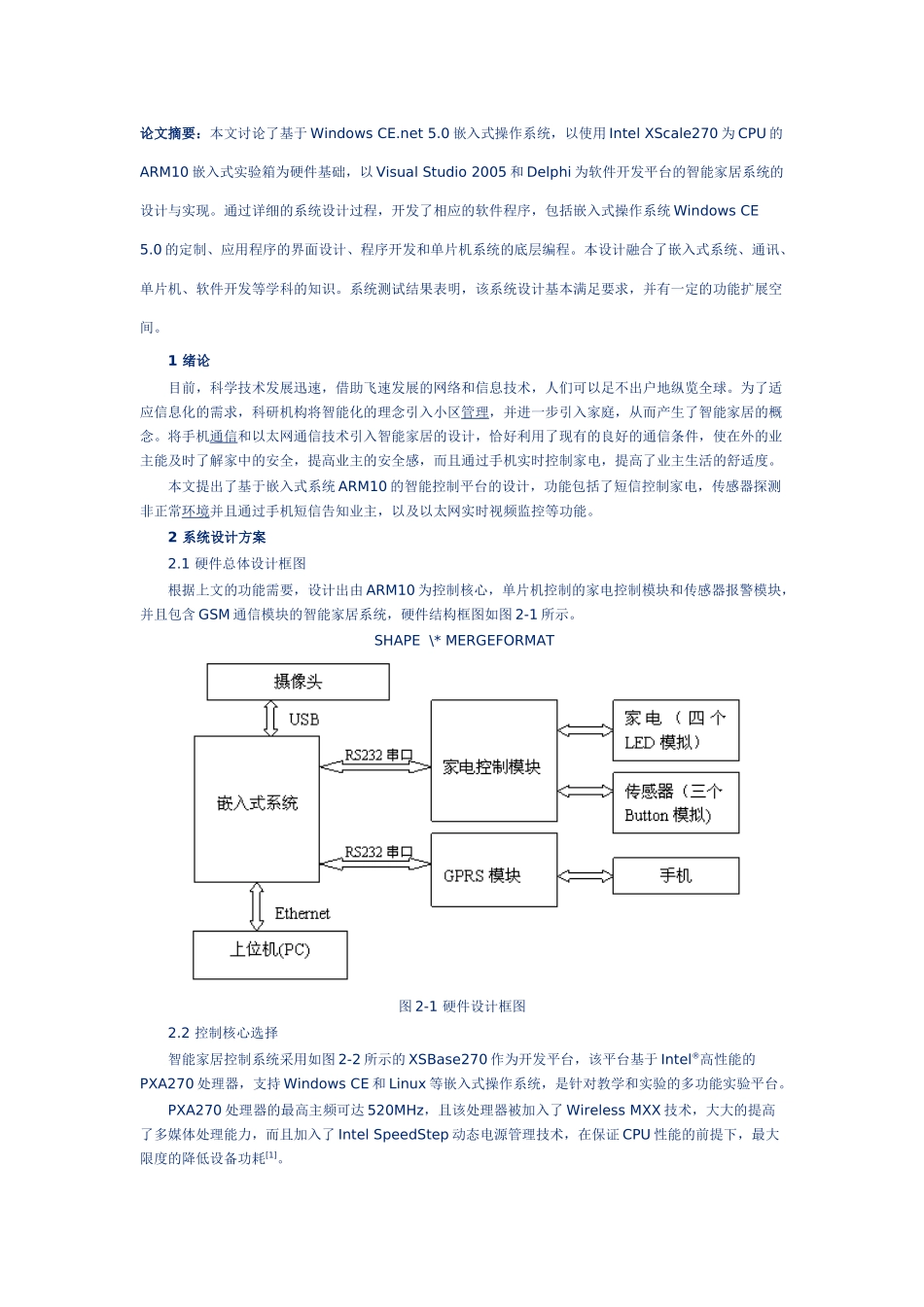

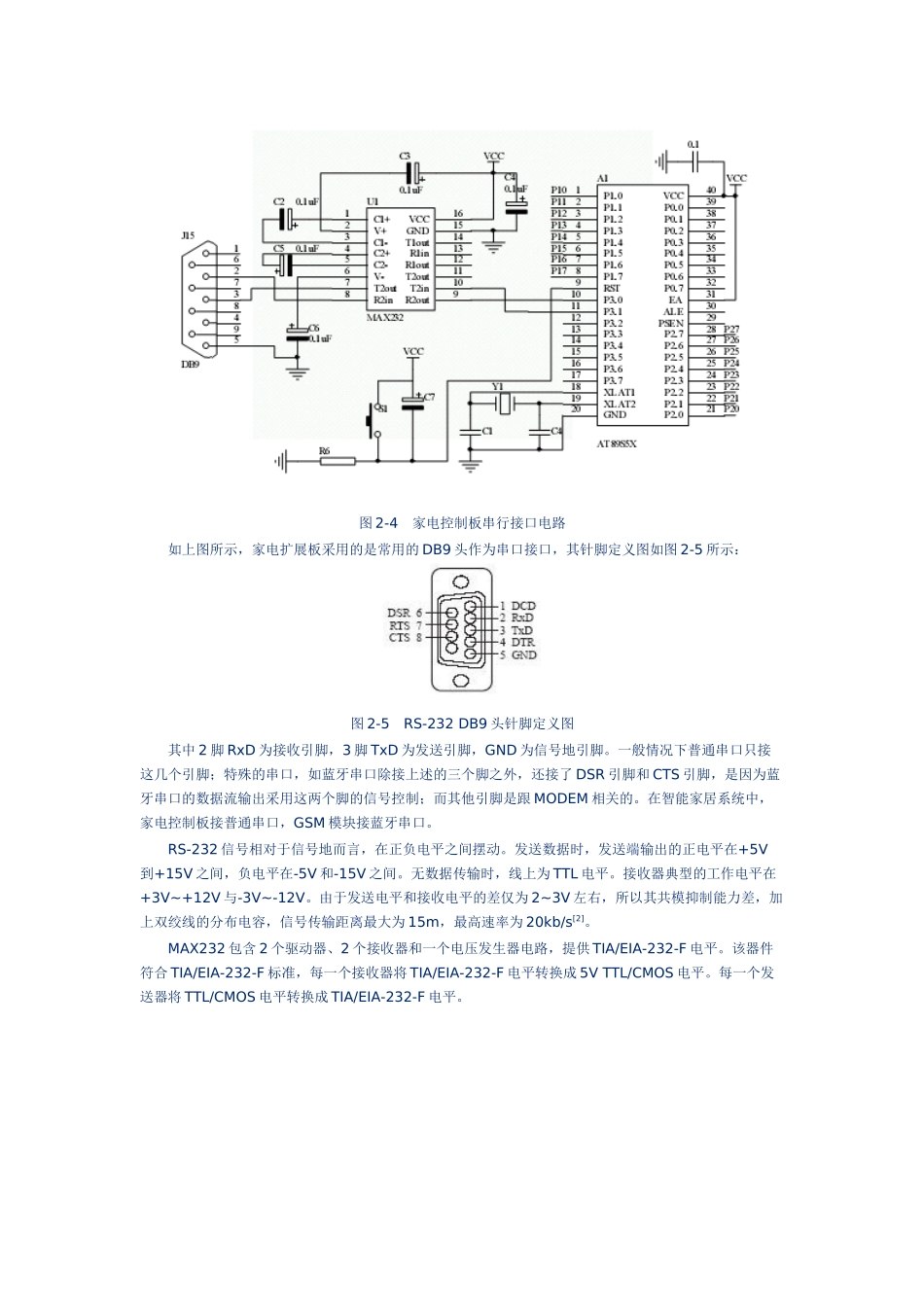

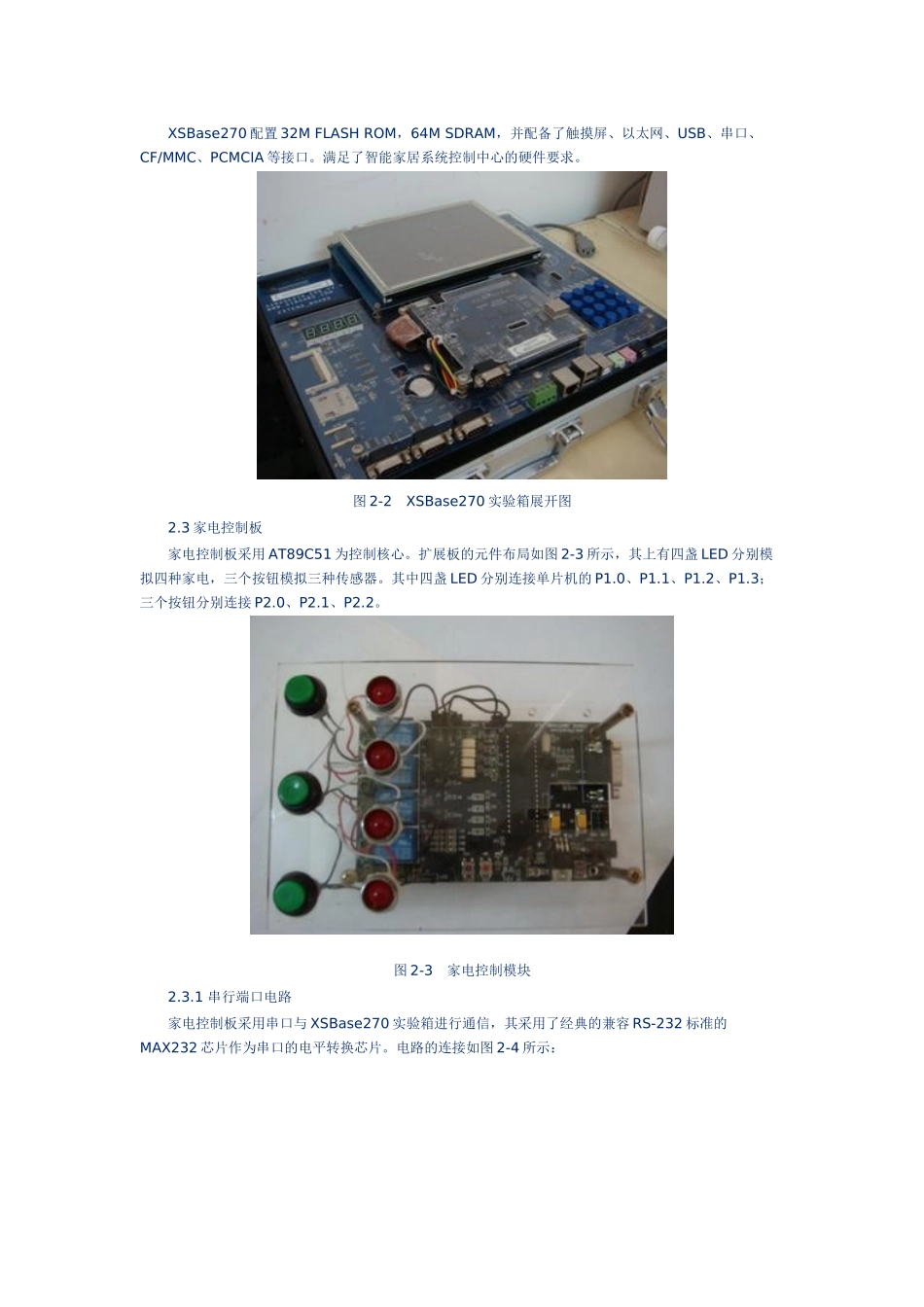

论文摘要：本文讨论了基于WindowsCE.net5.0嵌入式操作系统，以使用IntelXScale270为CPU的ARM10嵌入式实验箱为硬件基础，以VisualStudio2005和Delphi为软件开发平台的智能家居系统的设计与实现。通过详细的系统设计过程，开发了相应的软件程序，包括嵌入式操作系统WindowsCE5.0的定制、应用程序的界面设计、程序开发和单片机系统的底层编程。本设计融合了嵌入式系统、通讯、单片机、软件开发等学科的知识。系统测试结果表明，该系统设计基本满足要求，并有一定的功能扩展空间。1绪论目前，科学技术发展迅速，借助飞速发展的网络和信息技术，人们可以足不出户地纵览全球。为了适应信息化的需求，科研机构将智能化的理念引入小区管理，并进一步引入家庭，从而产生了智能家居的概念。将手机通信和以太网通信技术引入智能家居的设计，恰好利用了现有的良好的通信条件，使在外的业主能及时了解家中的安全，提高业主的安全感，而且通过手机实时控制家电，提高了业主生活的舒适度。本文提出了基于嵌入式系统ARM10的智能控制平台的设计，功能包括了短信控制家电，传感器探测非正常环境并且通过手机短信告知业主，以及以太网实时视频监控等功能。2系统设计方案2.1硬件总体设计框图根据上文的功能需要，设计出由ARM10为控制核心，单片机控制的家电控制模块和传感器报警模块，并且包含GSM通信模块的智能家居系统，硬件结构框图如图2-1所示。SHAPE\*MERGEFORMAT图2-1硬件设计框图2.2控制核心选择智能家居控制系统采用如图2-2所示的XSBase270作为开发平台，该平台基于Intel®高性能的PXA270处理器，支持WindowsCE和Linux等嵌入式操作系统，是针对教学和实验的多功能实验平台。PXA270处理器的最高主频可达520MHz，且该处理器被加入了WirelessMXX技术，大大的提高了多媒体处理能力，而且加入了IntelSpeedStep动态电源管理技术，在保证CPU性能的前提下，最大限度的降低设备功耗[1]。XSBase270配置32MFLASHROM，64MSDRAM，并配备了触摸屏、以太网、USB、串口、CF/MMC、PCMCIA等接口。满足了智能家居系统控制中心的硬件要求。图2-2XSBase270实验箱展开图2.3家电控制板家电控制板采用AT89C51为控制核心。扩展板的元件布局如图2-3所示，其上有四盏LED分别模拟四种家电，三个按钮模拟三种传感器。其中四盏LED分别连接单片机的P1.0、P1.1、P1.2、P1.3；三个按钮分别连接P2.0、P2.1、P2.2。图2-3家电控制模块2.3.1串行端口电路家电控制板采用串口与XSBase270实验箱进行通信，其采用了经典的兼容RS-232标准的MAX232芯片作为串口的电平转换芯片。电路的连接如图2-4所示：图2-4家电控制板串行接口电路如上图所示，家电扩展板采用的是常用的DB9头作为串口接口，其针脚定义图如图2-5所示：图2-5RS-232DB9头针脚定义图其中2脚RxD为接收引脚，3脚TxD为发送引脚，GND为信号地引脚。一般情况下普通串口只接这几个引脚；特殊的串口，如蓝牙串口除接上述的三个脚之外，还接了DSR引脚和CTS引脚，是因为蓝牙串口的数据流输出采用这两个脚的信号控制；而其他引脚是跟MODEM相关的。在智能家居系统中，家电控制板接普通串口，GSM模块接蓝牙串口。RS-232信号相对于信号地而言，在正负电平之间摆动。发送数据时，发送端输出的正电平在+5V到+15V之间，负电平在-5V和-15V之间。无数据传输时，线上为TTL电平。接收器典型的工作电平在+3V~+12V与-3V~-12V。由于发送电平和接收电平的差仅为2~3V左右，所以其共模抑制能力差，加上双绞线的分布电容，信号传输距离最大为15m，最高速率为20kb/s[2]。MAX232包含2个驱动器、2个接收器和一个电压发生器电路，提供TIA/EIA-232-F电平。该器件符合TIA/EIA-232-F标准，每一个接收器将TIA/EIA-232-F电平转换成5VTTL/CMOS电平。每一个发送器将TTL/CMOS电平转换成TIA/EIA-232-F电平。图2-6MAX232引脚图2.3.2家电控制电路图2-7模拟家电控制电路家用电器控制的接口电路如图2-7所示，K1～K4为继电器，分别控制四路家电的闭合和断开，Q1～Q4为继电器线圈电流驱动，电路由单片机的P1口进行控制，DD1～DD4发光二极管用于显示某路控制电路的工作情况，主要为了调试电路而设置。2.3.3传感器接口电路图2-8传...
