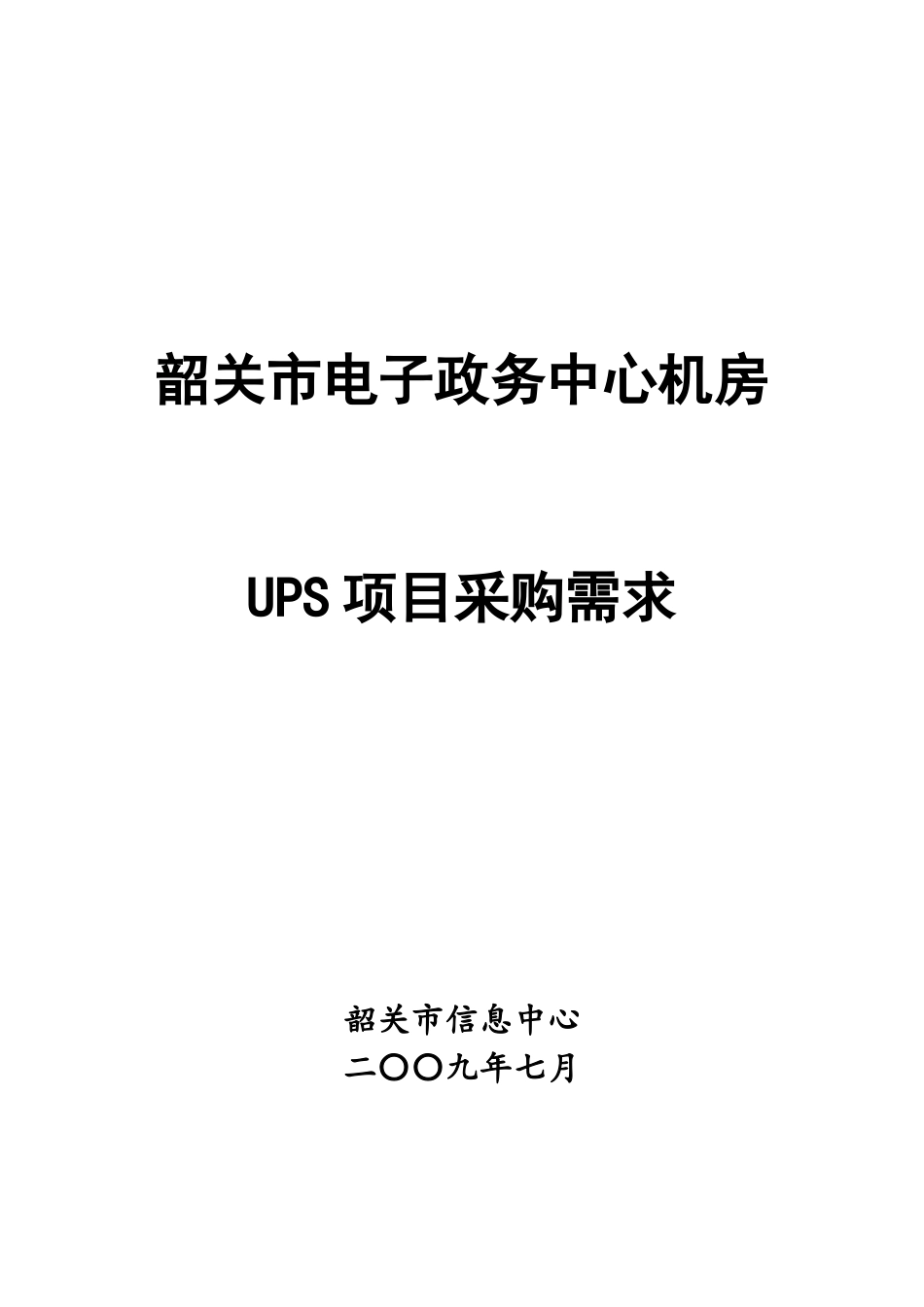

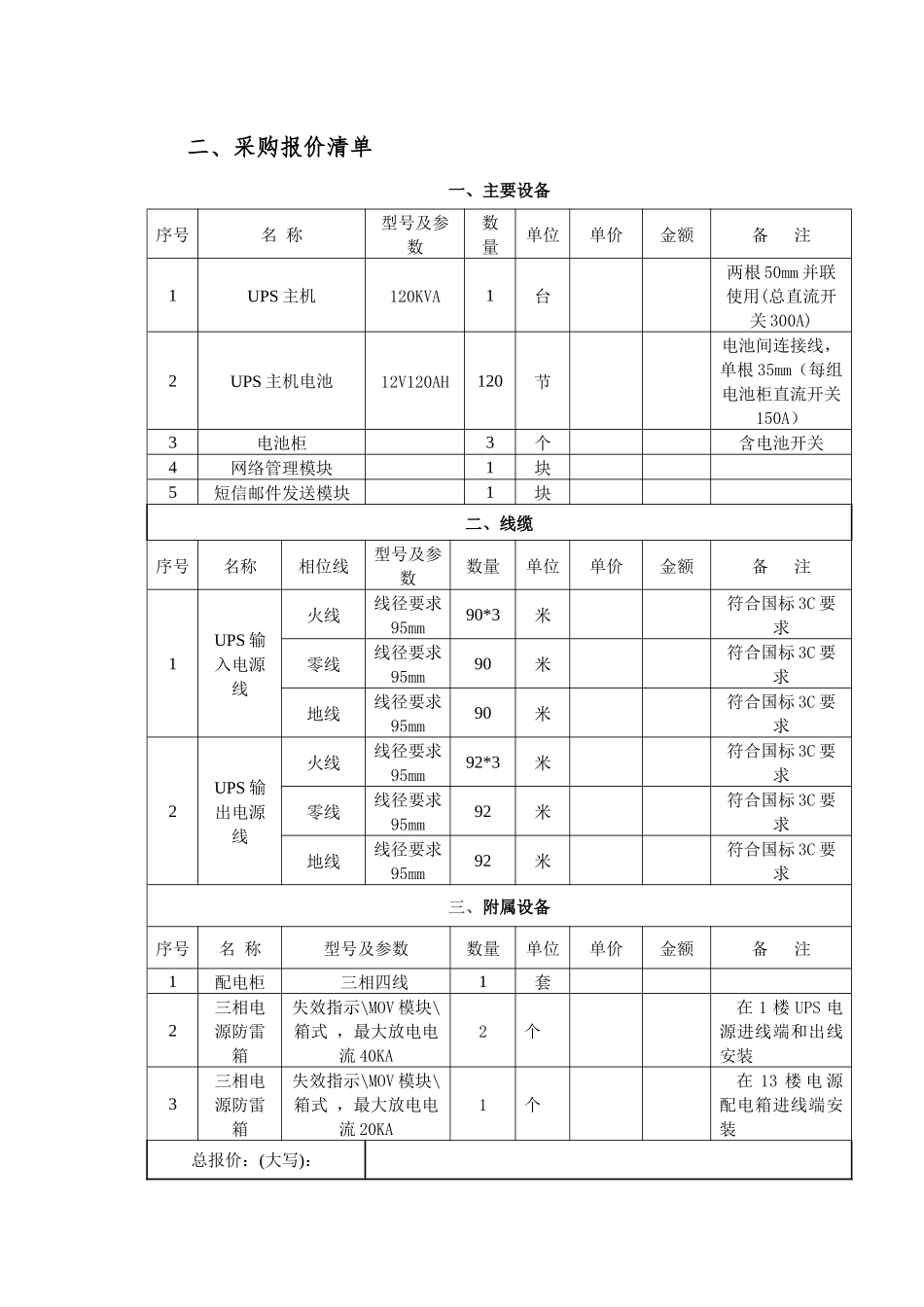

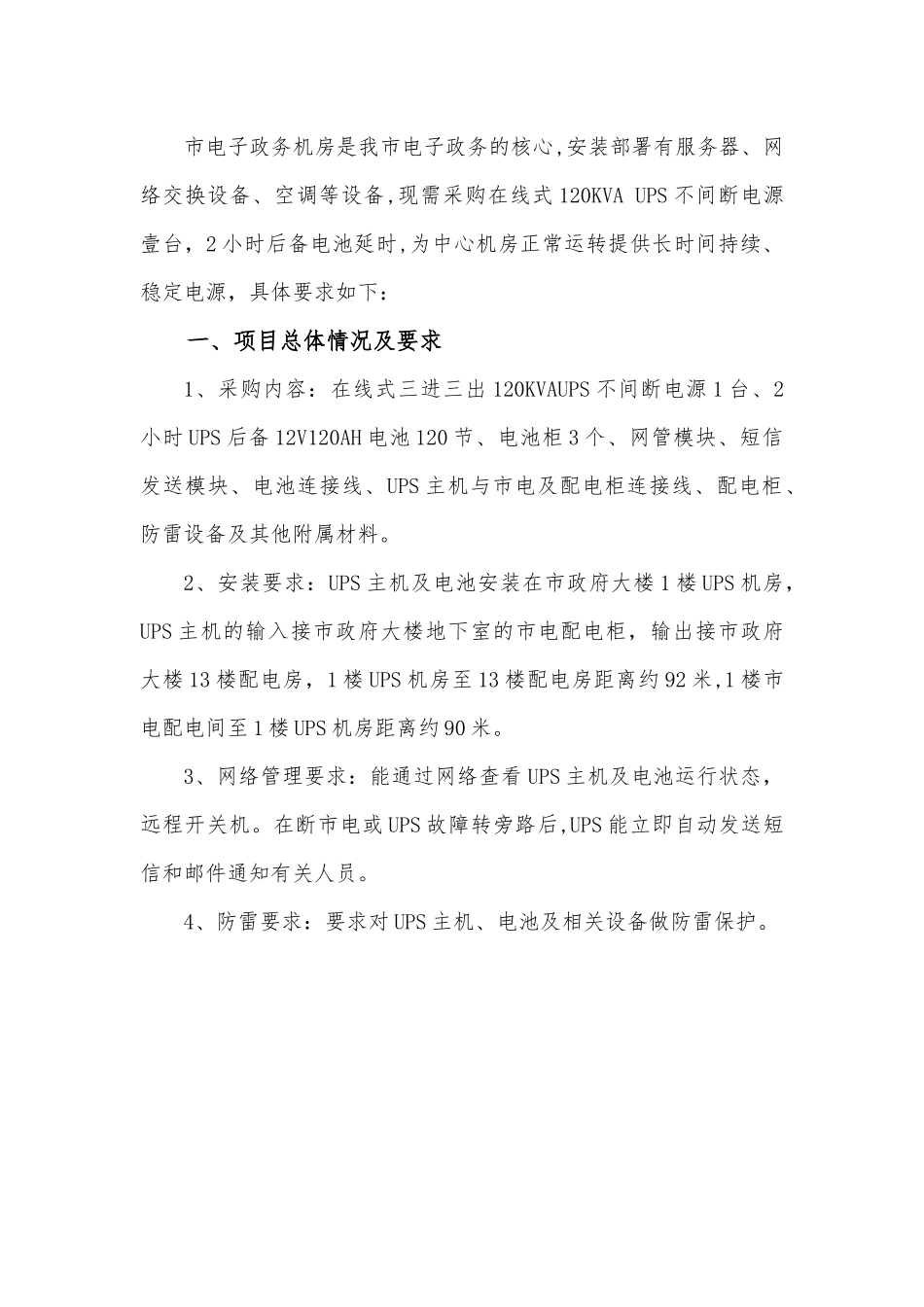

韶关市电子政务中心机房UPS项目采购需求韶关市信息中心二〇〇九年七月市电子政务机房是我市电子政务的核心,安装部署有服务器、网络交换设备、空调等设备,现需采购在线式120KVAUPS不间断电源壹台，2小时后备电池延时,为中心机房正常运转提供长时间持续、稳定电源，具体要求如下：一、项目总体情况及要求1、采购内容：在线式三进三出120KVAUPS不间断电源1台、2小时UPS后备12V120AH电池120节、电池柜3个、网管模块、短信发送模块、电池连接线、UPS主机与市电及配电柜连接线、配电柜、防雷设备及其他附属材料。2、安装要求：UPS主机及电池安装在市政府大楼1楼UPS机房，UPS主机的输入接市政府大楼地下室的市电配电柜，输出接市政府大楼13楼配电房，1楼UPS机房至13楼配电房距离约92米,1楼市电配电间至1楼UPS机房距离约90米。3、网络管理要求：能通过网络查看UPS主机及电池运行状态，远程开关机。在断市电或UPS故障转旁路后,UPS能立即自动发送短信和邮件通知有关人员。4、防雷要求：要求对UPS主机、电池及相关设备做防雷保护。二、采购报价清单一、主要设备序号名称型号及参数数量单位单价金额备注1UPS主机120KVA1台两根50mm并联使用(总直流开关300A)2UPS主机电池12V120AH120节电池间连接线，单根35mm（每组电池柜直流开关150A）3电池柜3个含电池开关4网络管理模块1块5短信邮件发送模块1块二、线缆序号名称相位线型号及参数数量单位单价金额备注1UPS输入电源线火线线径要求95mm90*3米符合国标3C要求零线线径要求95mm90米符合国标3C要求地线线径要求95mm90米符合国标3C要求2UPS输出电源线火线线径要求95mm92*3米符合国标3C要求零线线径要求95mm92米符合国标3C要求地线线径要求95mm92米符合国标3C要求三、附属设备序号名称型号及参数数量单位单价金额备注1配电柜三相四线1套2三相电源防雷箱失效指示\MOV模块\箱式，最大放电电流40KA2个在1楼UPS电源进线端和出线安装3三相电源防雷箱失效指示\MOV模块\箱式，最大放电电流20KA1个在13楼电源配电箱进线端安装总报价：(大写)：三、技术要求（一）UPS性能要求（二）UPS详细技术参数容量120kVA主路输入★输入电压380V/400V/415V（线电压）★输入方式三相四线★功率因数>0.99谐波电流（THDI）TotalHarmonicDistortion,<3%★电压范围132/228V~277/480V（相电压/线电压）132/228V~176/304时，带负载能力在100%~70%之间线性降额176/304V~~277/480V,满载运行性能要求三进三出，支持380/400/415V,50/60Hz电网体系;纯在线双变换式;★适合于各种负载，并有高过载能力;★双DSP全数字化控制，实现IGBT整流、逆变、充电、放电变换器全部数字化;★采用最新IGBT整流技术，输入功率因素高达0.99，低谐波电流，绿色环保，高效节能;超宽输入电压抗扰范围，适应恶劣电网环境;★无变压器的逆变输出,能带不平衡负载；★自诊断功能，丰富完整的故障保护功能，历史记录可查询1万条;★进风口有防尘网设计;★机箱:顶部出风,可靠墙安装；★UPS内部控制电源1+1冗余设计，功率模块散热风扇冗余设计，提高系统可靠性;超长的平均无故障MTBF（＞200,000h）平均检修时间短MTTR（＜0.5h﹚;LCD界面显示，友好的人机界面;★支持上下进线两种走线方式。★频率范围40~70HZ旁路输入★输入电压380V/400V/415（线电压）★输入电压范围+20%~-50%★输入方式三相四线频率范围40~70HZ（可设置）输出★稳态电压精度（平衡负载）±0.5%★动态电压瞬变±2%（0~100%负载变化）瞬态响应恢复时间≤20ms电压畸变THDU（线性负载）THD<0.5%（相电压）电压畸变THDU（非线性负载）THD<3%（相电压）★功率因数0.8（滞后）频率跟踪范围50Hz±3Hz频率精度（电池逆变）±0.01%三相相位差120±0.5°频率跟踪速率0.5Hz/s到5Hz/s可调★逆变器过载能力105%负载长时间工作110%负载，1小时后转旁路输出；125%负载，10分钟后转旁路输出；150%负载，1分钟后转旁路输出＞150%负载，200ms后转旁路105%～150%之间，根据过载曲线关闭逆变器★旁路过载能力150%负载，能长时间运行，150%<负载<180%时，坚持1分钟负载>1000%时，能坚持100ms正常切换时间0系统整机工作效率最高可达94%ECO模式98%显示LCD+LEDEMIIEC620...
