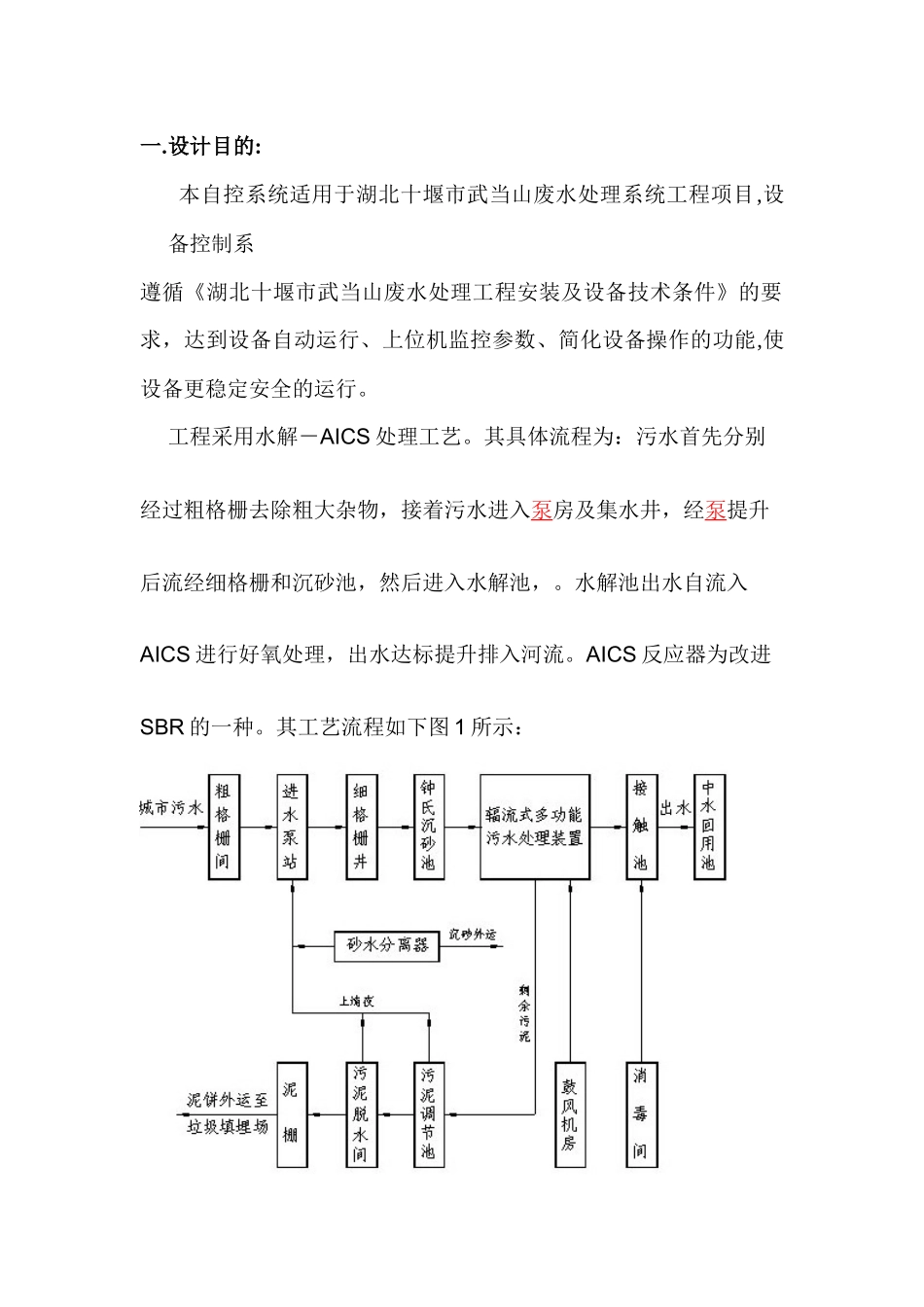

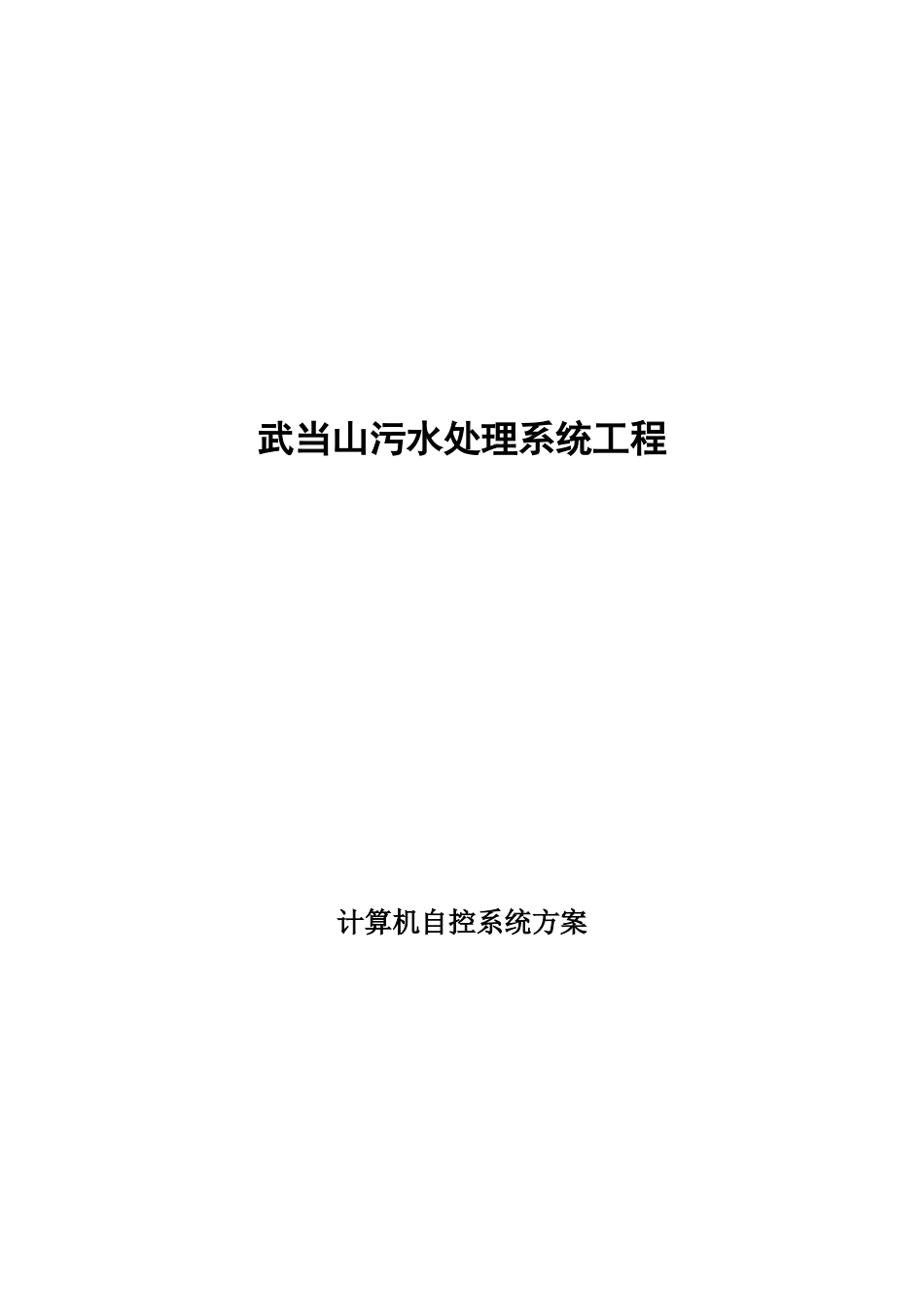

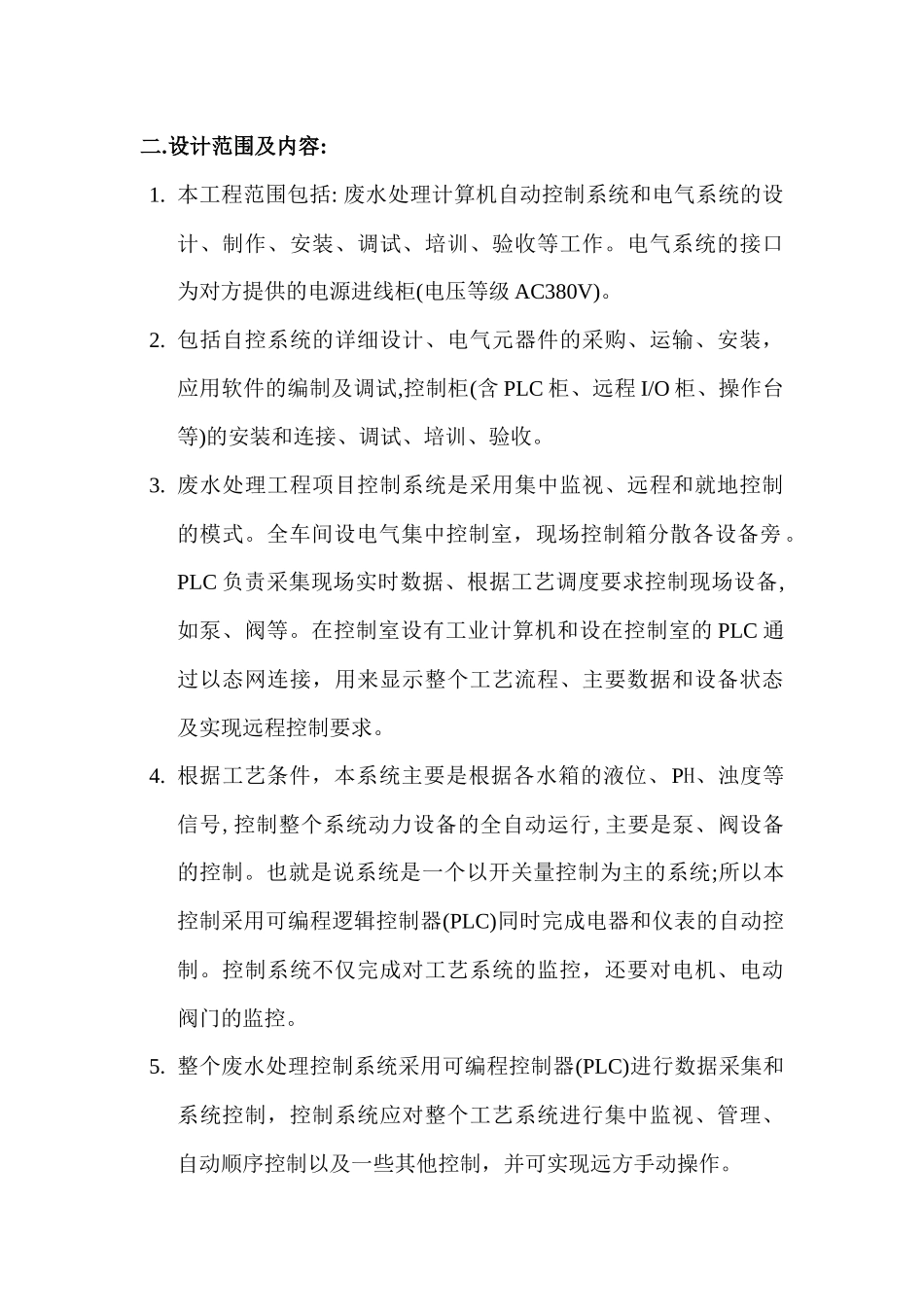

武当山污水处理系统工程计算机自控系统方案一.设计目的:本自控系统适用于湖北十堰市武当山废水处理系统工程项目,设备控制系遵循《湖北十堰市武当山废水处理工程安装及设备技术条件》的要求，达到设备自动运行、上位机监控参数、简化设备操作的功能,使设备更稳定安全的运行。工程采用水解－AICS处理工艺。其具体流程为：污水首先分别经过粗格栅去除粗大杂物，接着污水进入泵房及集水井，经泵提升后流经细格栅和沉砂池，然后进入水解池，。水解池出水自流入AICS进行好氧处理，出水达标提升排入河流。AICS反应器为改进SBR的一种。其工艺流程如下图1所示：二.设计范围及内容:1.本工程范围包括:废水处理计算机自动控制系统和电气系统的设计、制作、安装、调试、培训、验收等工作。电气系统的接口为对方提供的电源进线柜(电压等级AC380V)。2.包括自控系统的详细设计、电气元器件的采购、运输、安装，应用软件的编制及调试,控制柜(含PLC柜、远程I/O柜、操作台等)的安装和连接、调试、培训、验收。3.废水处理工程项目控制系统是采用集中监视、远程和就地控制的模式。全车间设电气集中控制室，现场控制箱分散各设备旁。PLC负责采集现场实时数据、根据工艺调度要求控制现场设备,如泵、阀等。在控制室设有工业计算机和设在控制室的PLC通过以态网连接，用来显示整个工艺流程、主要数据和设备状态及实现远程控制要求。4.根据工艺条件，本系统主要是根据各水箱的液位、PH、浊度等信号,控制整个系统动力设备的全自动运行,主要是泵、阀设备的控制。也就是说系统是一个以开关量控制为主的系统;所以本控制采用可编程逻辑控制器(PLC)同时完成电器和仪表的自动控制。控制系统不仅完成对工艺系统的监控，还要对电机、电动阀门的监控。5.整个废水处理控制系统采用可编程控制器(PLC)进行数据采集和系统控制，控制系统应对整个工艺系统进行集中监视、管理、自动顺序控制以及一些其他控制，并可实现远方手动操作。6.各个系统单元的故障报警和一些重要设备的运行状态、过程参数应送PLC。7.按照国家、行业和业主所提供要求,进行电气设备的安装。三.设计标准及规范:本系统主要设计标准和规范:1.供配电系统设计规范，参照GB50092-95;2.低压配电设计规范,参照GB50054-95;3.通用用电设备配电设计规范,参照GB50055-93;4.电力装置的电测量仪表装置设计规范,参照GBJ63-90;5.化工自控设计规定,参照HG20500;6.自动仪表工程施工及验收规范，参照GB50093-2002;7.电力工程电缆设计规范，参照GB50217-1994;8.工业自动化仪表盘、柜、台、箱设计技术规程,参照GB7353-1999;9.气动仪表管路连接安装设计技术规程,参照HG-T21581-1995(HK11);备注:除以上设计标准和规范外控制设备、测量仪表和电气设备的设计、安装符合有关规定和标准。四.设计原则:废水处理电气自动化控制系统依据环保专业工程师所提及的工艺要求及相应的国家和行业标准进行;必须保证工艺参数控制准确，调整方便,工艺设备及动力装置运行安全、稳定、可靠。电气控制系统能实现工艺参数控制,包括压力、浊度、PH、电导、流量、液位等;电气控制系统元件充分考虑防火、防爆、防潮、高温、防腐等特殊环境要求;电器元件彩灵敏可靠,质量优异,性价比高的产品。安全可靠、技术先进、性能价格比高、操作简便、易于维护、系统开放易于升级是我们设计、制造追求的目标。1.设计应符合经济的要求:设计中一方面尽可能采用先进优质的产品，同时考虑合理配制来降低工程建设和运行成本；另一方面必须保证在工程建成投入使用后，取得最大的经济效益和社会效益以及使用效果；2.设计技术先进和合理性:设计中必须根据生产的需要，在经济合理的原则下,采用先进技术。在机械化、自动化及仪表化程度方面,根据用户需求和工程需要妥善确定;3.确保废水处理设施具有较大的灵活性和调节余地，以适应水质、水量变化；4.废水处理过程尽量简单，达到管理方便的目的。同时采用合理的自动化控制和仪表监控系统，达到其先进性；5.尽量减少工程投资及占地面积,降低运行费用,并严格控制二次污染发生处理设计原则。6.废水处理站工艺控制较复杂，为保证系统运行控制可靠、灵活、管理方便。该废水处理站设集中...
