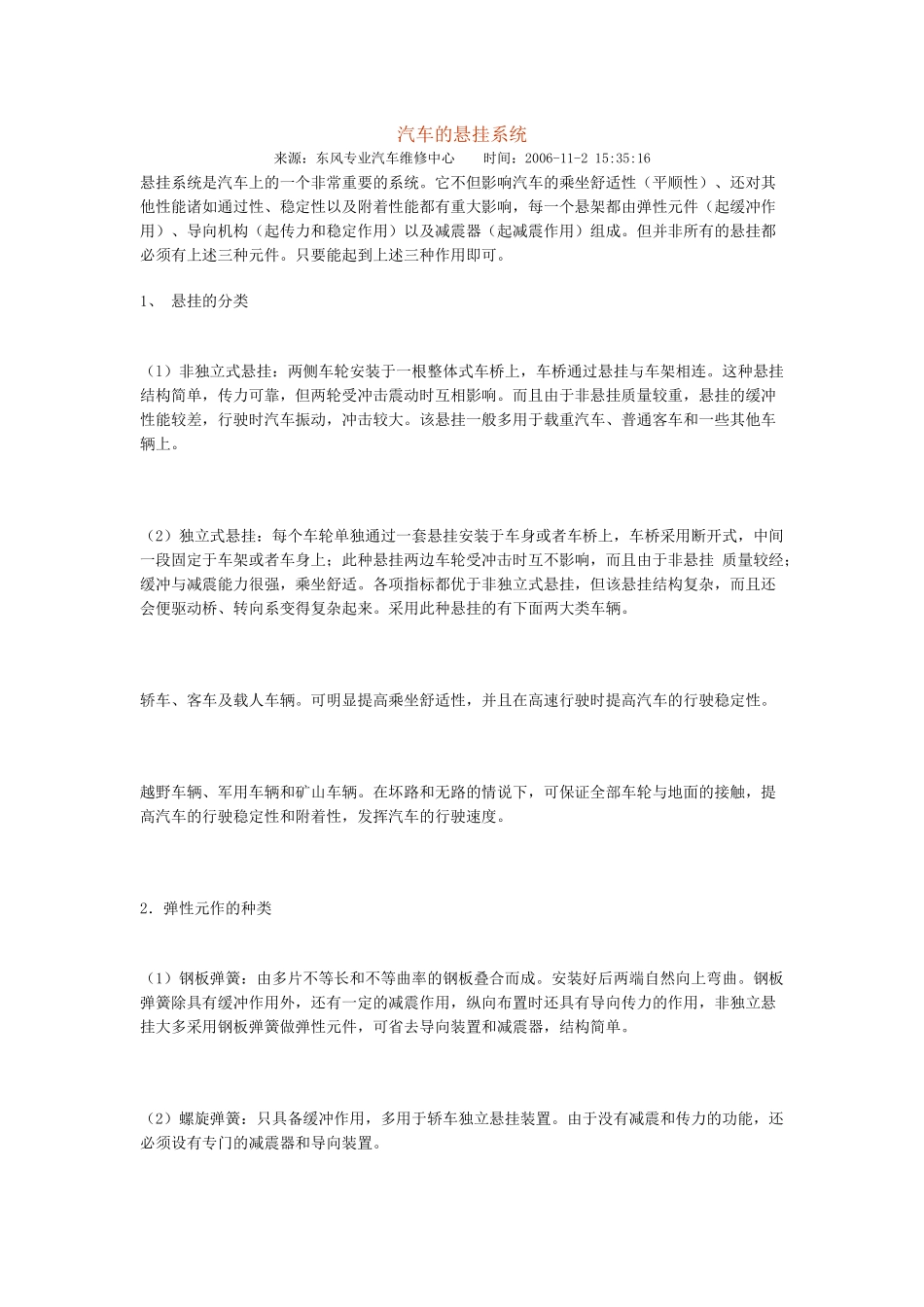

汽车的悬挂系统来源：东风专业汽车维修中心时间：2006-11-215:35:16悬挂系统是汽车上的一个非常重要的系统。它不但影响汽车的乘坐舒适性（平顺性）、还对其他性能诸如通过性、稳定性以及附着性能都有重大影响，每一个悬架都由弹性元件（起缓冲作用）、导向机构（起传力和稳定作用）以及减震器（起减震作用）组成。但并非所有的悬挂都必须有上述三种元件。只要能起到上述三种作用即可。1、悬挂的分类（l）非独立式悬挂：两侧车轮安装于一根整体式车桥上，车桥通过悬挂与车架相连。这种悬挂结构简单，传力可靠，但两轮受冲击震动时互相影响。而且由于非悬挂质量较重，悬挂的缓冲性能较差，行驶时汽车振动，冲击较大。该悬挂一般多用于载重汽车、普通客车和一些其他车辆上。（2）独立式悬挂：每个车轮单独通过一套悬挂安装于车身或者车桥上，车桥采用断开式，中间一段固定于车架或者车身上；此种悬挂两边车轮受冲击时互不影响，而且由于非悬挂质量较经；缓冲与减震能力很强，乘坐舒适。各项指标都优于非独立式悬挂，但该悬挂结构复杂，而且还会便驱动桥、转向系变得复杂起来。采用此种悬挂的有下面两大类车辆。轿车、客车及载人车辆。可明显提高乘坐舒适性，并且在高速行驶时提高汽车的行驶稳定性。越野车辆、军用车辆和矿山车辆。在坏路和无路的情说下，可保证全部车轮与地面的接触，提高汽车的行驶稳定性和附着性，发挥汽车的行驶速度。2．弹性元作的种类（1）钢板弹簧：由多片不等长和不等曲率的钢板叠合而成。安装好后两端自然向上弯曲。钢板弹簧除具有缓冲作用外，还有一定的减震作用，纵向布置时还具有导向传力的作用，非独立悬挂大多采用钢板弹簧做弹性元件，可省去导向装置和减震器，结构简单。（2）螺旋弹簧：只具备缓冲作用，多用于轿车独立悬挂装置。由于没有减震和传力的功能，还必须设有专门的减震器和导向装置。（3）油气弹簧：以气体作为弹性介质，液体作为传力介质，它不但具有良好的缓冲能力，还具有减震作用，同时还可调节车架的高度，适用于重型车辆和大客车使用。（4）扭杆弹簧；将用弹簧杆做成的扭杆一端固定于车架，另一端通过摆臂与车轮相连，利用车轮跳动时扭杆的扭转变形起到缓冲作用，适合于独立悬挂使用。3、减震器多采用筒式减震器，利用油液在小孔内的节流作用来消耗振动能量。减震器的上端与车身或者车架相连，下端与车桥相连。多数为压缩和伸张行程都能起作用的双作用减震器，4、导向装置：独立悬挂上的弹性元件，大多只能传递垂直载荷而不能传递纵向力和横向力，必须另设导向装置。如上、下摆臂和纵向、横向稳定器等。5、非独立悬挂：载重汽车前后桥均为非独立悬挂，某些车辆如轿车及客车等，后桥也采用非独立悬挂。每一车轿的非独立悬挂由两组纵向布置的钢板弹簧组成。钢板弹簧的中部固定于车桥，前端与车架或者车身铰接，后端则与车架或者车身通过吊耳铰接或者采用滑板联接。减震器上端与车架较接，下端与车桥校接。载重汽车的后桥多不设减震器。6、独立悬挂类型很多，多采用螺旋弹簧作为弹性元件。扭杆弹簧也用于独立悬挂，分成纵向扭力杯和横向扭力杆两种。独立悬挂虽然优点很多，但会使汽车的转向系、行驶系和驱动桥结构变得复杂。汽车悬架系统专题：图解各类独立悬架来源：CAR时间：2006-9-2515:33:23独立悬架的左右车轮不是用整体车桥相连接，而是通过悬架分别与车架（或车身）相连，每侧车轮可独立下下运动。轿车和载重量1t以下的货车前悬架广为采用，轿车后悬架上采用也在增加。越野车、矿用车和大客车的前轮也有一些采用独立悬架。根据导向机构不同的结构特点，独立悬架可分为：双横臂，单横臂，纵臂式，单斜臂，多杆式及滑柱（杆）连杆（摆臂）式等等。按目前采用较多的有以下三种形式：(1)双横臂式，(2)滑柱连杆式，(3)斜置单臂式。按弹性元件采用不同分为：螺旋弹簧式，钢板弹簧式，扭杆弹簧式，气体弹簧式。采用更多的是螺旋弹簧。双横臂式（双叉式）独立悬架如图1所示为双横臂式独立悬架。上下两摆臂不等长，选择长度比例合适，可使车轮和主销的角度及轮距变化不大。这种独立悬架被广泛应用在轿车前轮上。双横臂的臂有做成A字形或V字...
