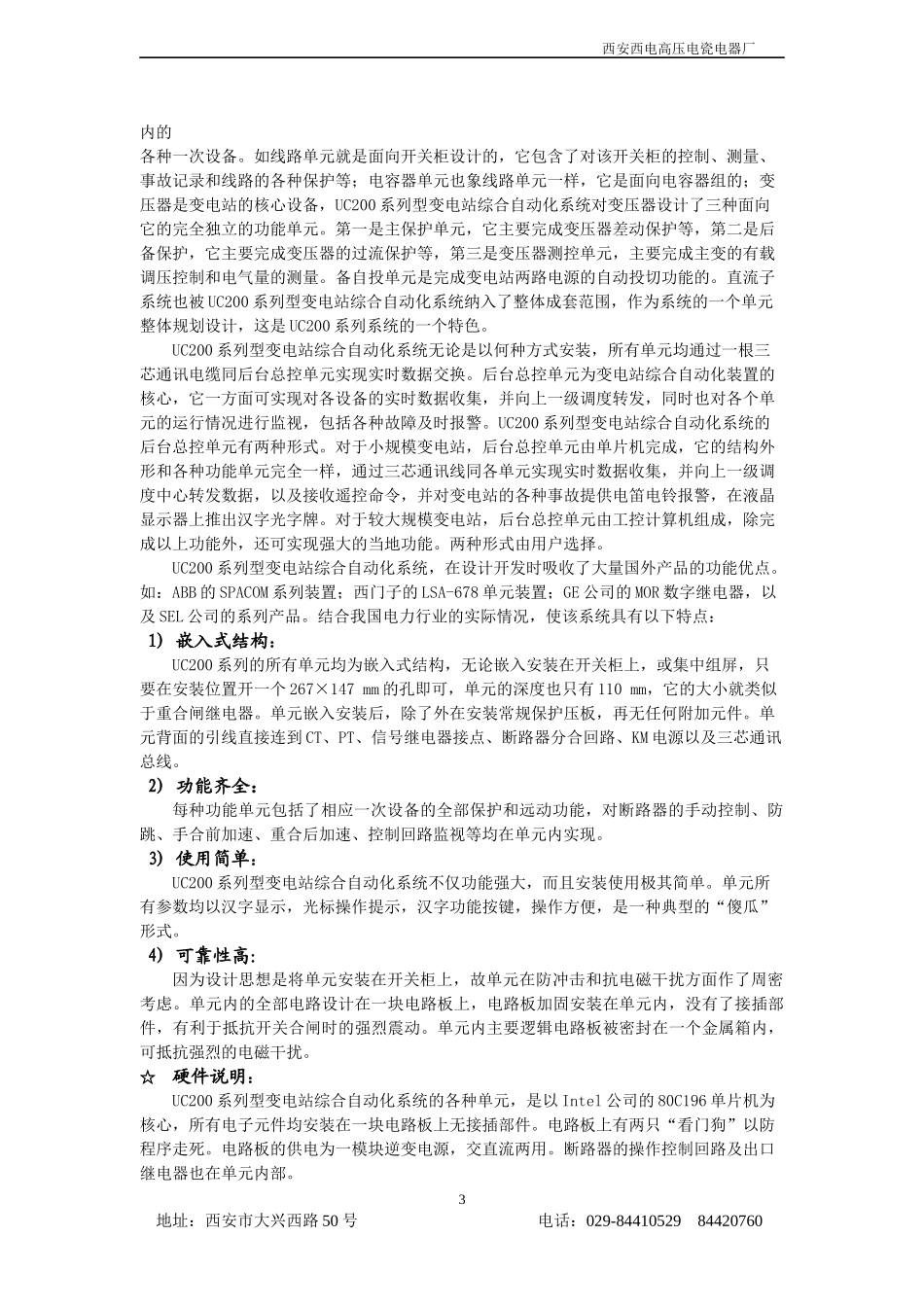

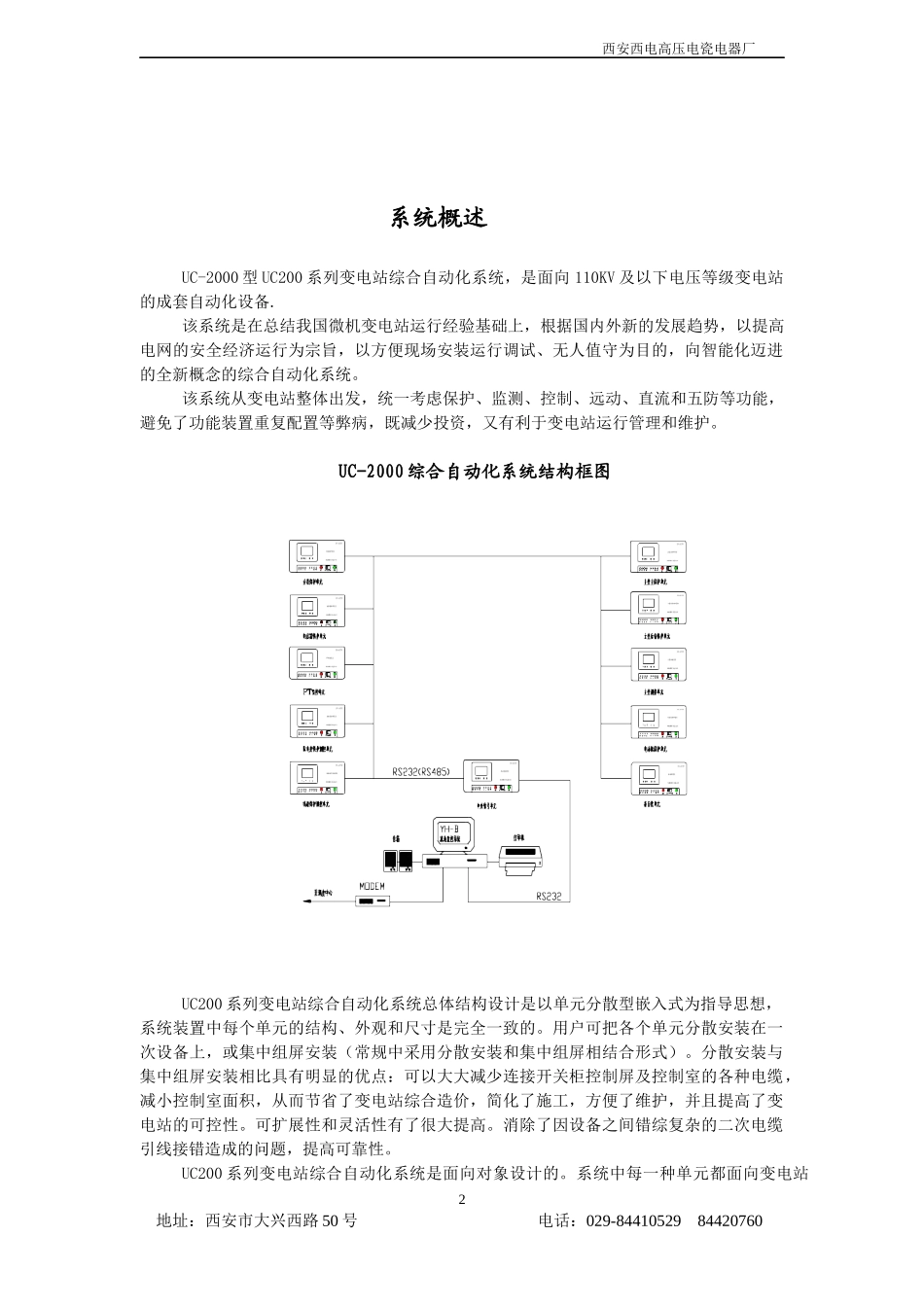

西安西电高压电瓷电器厂西安西电高压电瓷电器厂自动化综合保护系统设备说明书（V1.0）地址：西安市大兴西路50号电话：029-84410529844207601西安西电高压电瓷电器厂系统概述UC-2000型UC200系列变电站综合自动化系统，是面向110KV及以下电压等级变电站的成套自动化设备.该系统是在总结我国微机变电站运行经验基础上，根据国内外新的发展趋势，以提高电网的安全经济运行为宗旨，以方便现场安装运行调试、无人值守为目的，向智能化迈进的全新概念的综合自动化系统。该系统从变电站整体出发，统一考虑保护、监测、控制、远动、直流和五防等功能，避免了功能装置重复配置等弊病，既减少投资，又有利于变电站运行管理和维护。UC-2000综合自动化系统结构框图UC200系列变电站综合自动化系统总体结构设计是以单元分散型嵌入式为指导思想，系统装置中每个单元的结构、外观和尺寸是完全一致的。用户可把各个单元分散安装在一次设备上，或集中组屏安装（常规中采用分散安装和集中组屏相结合形式）。分散安装与集中组屏安装相比具有明显的优点：可以大大减少连接开关柜控制屏及控制室的各种电缆，减小控制室面积，从而节省了变电站综合造价，简化了施工，方便了维护，并且提高了变电站的可控性。可扩展性和灵活性有了很大提高。消除了因设备之间错综复杂的二次电缆引线接错造成的问题，提高可靠性。UC200系列变电站综合自动化系统是面向对象设计的。系统中每一种单元都面向变电站地址：西安市大兴西路50号电话：029-84410529844207602西安西电高压电瓷电器厂内的各种一次设备。如线路单元就是面向开关柜设计的，它包含了对该开关柜的控制、测量、事故记录和线路的各种保护等；电容器单元也象线路单元一样，它是面向电容器组的；变压器是变电站的核心设备，UC200系列型变电站综合自动化系统对变压器设计了三种面向它的完全独立的功能单元。第一是主保护单元，它主要完成变压器差动保护等，第二是后备保护，它主要完成变压器的过流保护等，第三是变压器测控单元，主要完成主变的有载调压控制和电气量的测量。备自投单元是完成变电站两路电源的自动投切功能的。直流子系统也被UC200系列型变电站综合自动化系统纳入了整体成套范围，作为系统的一个单元整体规划设计，这是UC200系列系统的一个特色。UC200系列型变电站综合自动化系统无论是以何种方式安装，所有单元均通过一根三芯通讯电缆同后台总控单元实现实时数据交换。后台总控单元为变电站综合自动化装置的核心，它一方面可实现对各设备的实时数据收集，并向上一级调度转发，同时也对各个单元的运行情况进行监视，包括各种故障及时报警。UC200系列型变电站综合自动化系统的后台总控单元有两种形式。对于小规模变电站，后台总控单元由单片机完成，它的结构外形和各种功能单元完全一样，通过三芯通讯线同各单元实现实时数据收集，并向上一级调度中心转发数据，以及接收遥控命令，并对变电站的各种事故提供电笛电铃报警，在液晶显示器上推出汉字光字牌。对于较大规模变电站，后台总控单元由工控计算机组成，除完成以上功能外，还可实现强大的当地功能。两种形式由用户选择。UC200系列型变电站综合自动化系统，在设计开发时吸收了大量国外产品的功能优点。如：ABB的SPACOM系列装置；西门子的LSA-678单元装置；GE公司的MOR数字继电器，以及SEL公司的系列产品。结合我国电力行业的实际情况，使该系统具有以下特点：1)嵌入式结构：UC200系列的所有单元均为嵌入式结构，无论嵌入安装在开关柜上，或集中组屏，只要在安装位置开一个267×147mm的孔即可，单元的深度也只有110mm，它的大小就类似于重合闸继电器。单元嵌入安装后，除了外在安装常规保护压板，再无任何附加元件。单元背面的引线直接连到CT、PT、信号继电器接点、断路器分合回路、KM电源以及三芯通讯总线。2)功能齐全：每种功能单元包括了相应一次设备的全部保护和远动功能，对断路器的手动控制、防跳、手合前加速、重合后加速、控制回路监视等均在单元内实现。3)使用简单：UC200系列型变电站综合自动化系统不仅功能强大，而且安装使用极其简单。单元所有参数均以汉字显示，光标操作提示，汉字功...
