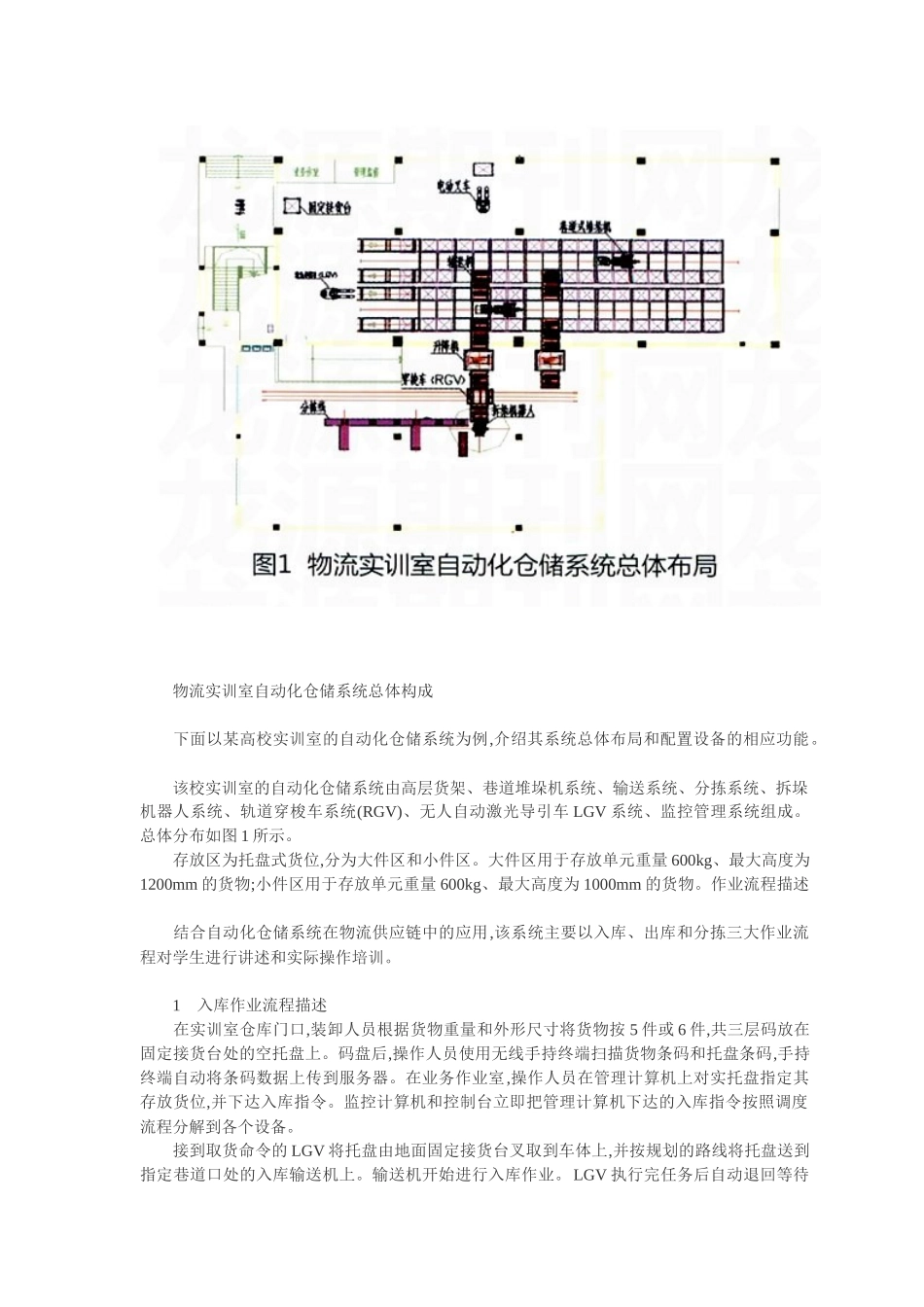

仓储管理系统论文-自动化仓储系统在物流实训室中的应用摘要:某高校物流实训室自动化仓储系统拥有堆垛机、输送机、分拣系统、机器人、RGV、LGV等先进设备,不仅满足了教学功能,还作为学校超市的货物存储配送中心,实现了先进性与实用性相结合。关键词:自动化仓储系统、作业流程、实训室、教学实践自动化仓储系统以其节约用地、降低劳动强度、消除差错、提高物流效率等优点成为现代物流系统的重要组成部分。为满足这一新兴产业对于人才的需求,许多大、中院校开设了自动化物流仓储实训课程,并设置了物流实训室,不仅满足了教学功能,还可以作为学校的仓储系统投入实际使用。物流实训室自动化仓储系统总体构成下面以某高校实训室的自动化仓储系统为例,介绍其系统总体布局和配置设备的相应功能。该校实训室的自动化仓储系统由高层货架、巷道堆垛机系统、输送系统、分拣系统、拆垛机器人系统、轨道穿梭车系统(RGV)、无人自动激光导引车LGV系统、监控管理系统组成。总体分布如图1所示。存放区为托盘式货位,分为大件区和小件区。大件区用于存放单元重量600kg、最大高度为1200mm的货物;小件区用于存放单元重量600kg、最大高度为1000mm的货物。作业流程描述结合自动化仓储系统在物流供应链中的应用,该系统主要以入库、出库和分拣三大作业流程对学生进行讲述和实际操作培训。1入库作业流程描述在实训室仓库门口,装卸人员根据货物重量和外形尺寸将货物按5件或6件,共三层码放在固定接货台处的空托盘上。码盘后,操作人员使用无线手持终端扫描货物条码和托盘条码,手持终端自动将条码数据上传到服务器。在业务作业室,操作人员在管理计算机上对实托盘指定其存放货位,并下达入库指令。监控计算机和控制台立即把管理计算机下达的入库指令按照调度流程分解到各个设备。接到取货命令的LGV将托盘由地面固定接货台叉取到车体上,并按规划的路线将托盘送到指定巷道口处的入库输送机上。输送机开始进行入库作业。LGV执行完任务后自动退回等待下一条指令,或直接执行新的出/入库指令。托盘经过入库条码扫描器时,托盘条码再次被扫描井上传到监控计算机,监控计算机将其与管理计算机收到的托盘信息进行比较,如果条码正确,托盘将直接被送到入库工位,堆垛机进行相应的入库作业;如果条码错误或读出的条码为残码,托盘被输送到入库工位后,入库输送机立即执行反转作业,把托盘再送回入库口。操作人员使用手持终端重新对该托盘条码进行扫描,按动“人工确认”按钮,输送机重新执行入库作业,条码校对正确后,堆垛机进行相应的入库作业。在入库输送机的相应段设有尺寸检测装置,以限制在人工码盘或人工处理厉出现超高、超宽的货物入库流程如图2所示。2出库作业流程描述操作人员按照出库单要求将货物类型、数量等信息输入管理计算机。管理计算机根据出库单信息进行库存查询,并按先入先出、各巷道均匀出库和巷道内就近出库等原则选择出库的货位地址及相应的出库站台,生成批量出库指令,然后将指令下发给监控计算机。监控计算机收到出库指令后,根据当前执行出入库作业的情况,对出库指令及其他作业指令(如入库指令、空托盘出库指令等)进行优化调度,安排各巷道的作业次序,把安排好的作业指令逐条发送给相关的堆垛机,输送机等设备的PLC控制器。堆垛机按出库指令运行到指定货位,取出货物并送到库前出库输送机站台上。完成一个出库作业后,堆垛机向管理机上报出库完成信息,等待执行下一个作业。此时出库输送机PLC控制器接收监控计算机下达的出库指令,对堆垛机刚完成出库的货物进行输送控制,将货物送到出库口后向监控计算机上报完成信息。接收到出库指令的LGV按照规划路线运行到出库口,将托盘由输送机叉取到车体上,并按规划的路线将托盘送到固定接货台上,之后,LGV向控制台上报出库完成信息。监控计算机收到LGV作业完成信息后,向管理机返回该货物的出库完成信息。管理机对出库完成信息进行销账处理,实现了“动态账本”功能。码盘区的操作人员根据区域内缓存的空托盘数判断,如果空托盘数量少于允许的最小数量,则再判断此时立体库是否正在执行出库作业,如果执行的是出库则无需申请空托盘出库作业(因出库后可为码盘作业提供空托盘);如果此时没有出库...
