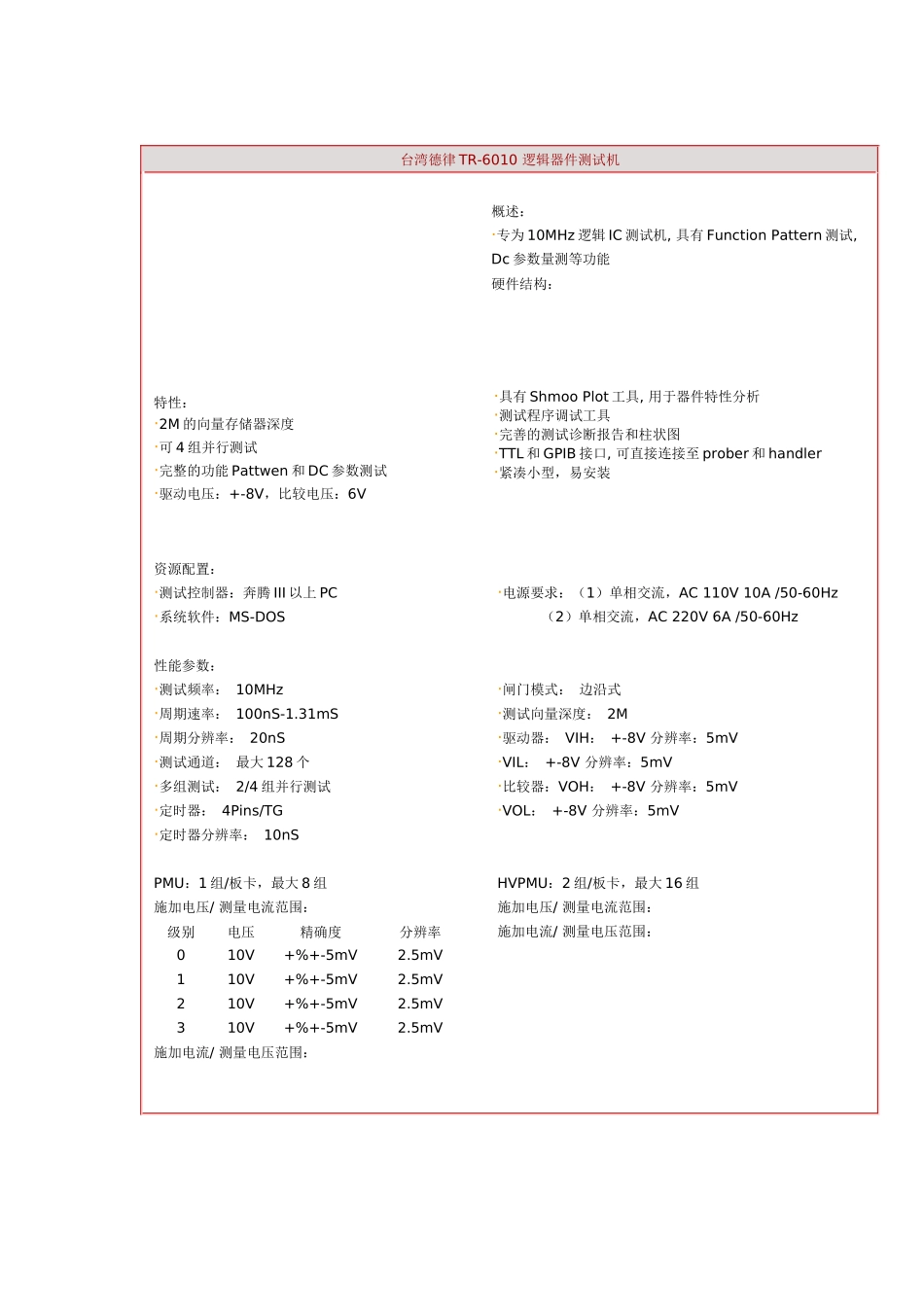

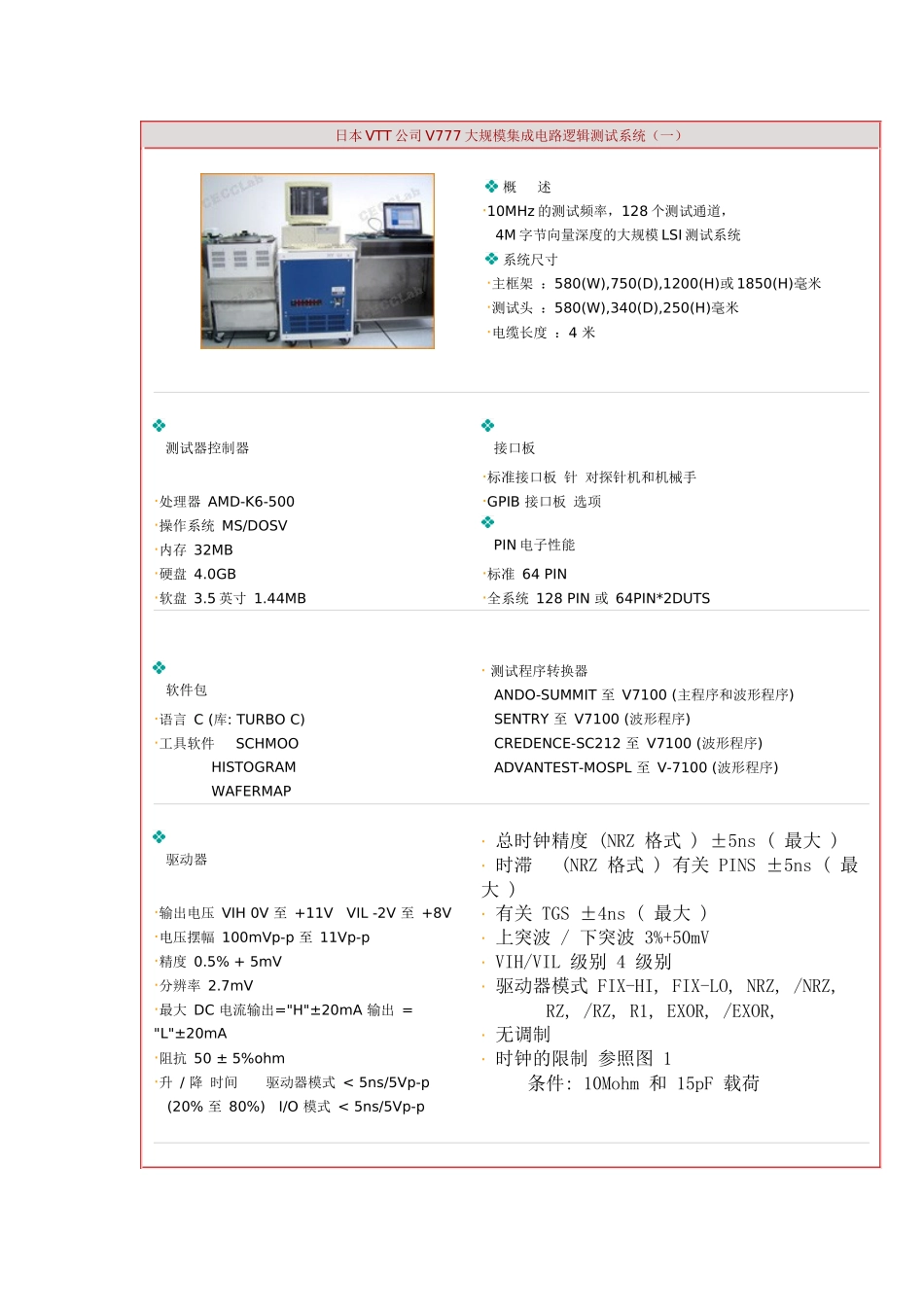

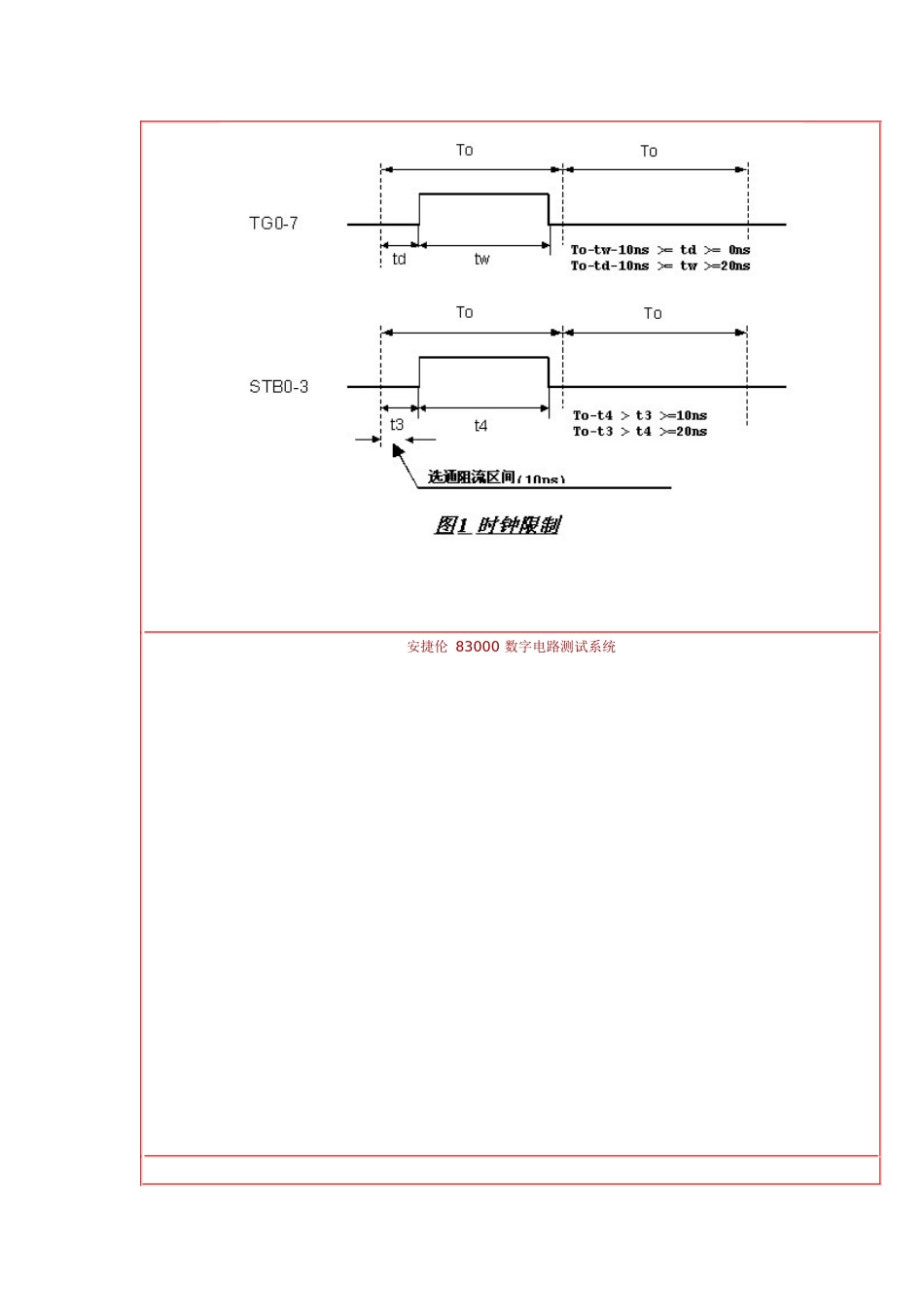

台湾德律TR-6010逻辑器件测试机概述:·专为10MHz逻辑IC测试机,具有FunctionPattern测试,Dc参数量测等功能硬件结构:资源配置:·测试控制器:奔腾III以上PC·系统软件:MS-DOS·电源要求:(1)单相交流,AC110V10A/50-60Hz(2)单相交流,AC220V6A/50-60Hz性能参数:·测试频率:10MHz·周期速率:100nS-1.31mS·周期分辨率:20nS·测试通道:最大128个·多组测试:2/4组并行测试·定时器:4Pins/TG·定时器分辨率:10nS·闸门模式:边沿式·测试向量深度:2M·驱动器:VIH:+-8V分辨率:5mV·VIL:+-8V分辨率:5mV·比较器:VOH:+-8V分辨率:5mV·VOL:+-8V分辨率:5mVPMU:1组/板卡,最大8组施加电压/测量电流范围:级别电压精确度分辨率010V+%+-5mV2.5mV110V+%+-5mV2.5mV210V+%+-5mV2.5mV310V+%+-5mV2.5mV施加电流/测量电压范围:HVPMU:2组/板卡,最大16组施加电压/测量电流范围:施加电流/测量电压范围:特性:·2M的向量存储器深度·可4组并行测试·完整的功能Pattwen和DC参数测试·驱动电压:+-8V,比较电压:6V·具有ShmooPlot工具,用于器件特性分析·测试程序调试工具·完善的测试诊断报告和柱状图·TTL和GPIB接口,可直接连接至prober和handler·紧凑小型,易安装日本VTT公司V777大规模集成电路逻辑测试系统(一)概述·10MHz的测试频率,128个测试通道,4M字节向量深度的大规模LSI测试系统系统尺寸·主框架:580(W),750(D),1200(H)或1850(H)毫米·测试头:580(W),340(D),250(H)毫米·电缆长度:4米测试器控制器·处理器AMD-K6-500·操作系统MS/DOSV·内存32MB·硬盘4.0GB·软盘3.5英寸1.44MB接口板·标准接口板针对探针机和机械手·GPIB接口板选项PIN电子性能·标准64PIN·全系统128PIN或64PIN*2DUTS软件包·语言C(库:TURBOC)·工具软件SCHMOOHISTOGRAMWAFERMAP·测试程序转换器ANDO-SUMMIT至V7100(主程序和波形程序)SENTRY至V7100(波形程序)CREDENCE-SC212至V7100(波形程序)ADVANTEST-MOSPL至V-7100(波形程序)驱动器·输出电压VIH0V至+11VVIL-2V至+8V·电压摆幅100mVp-p至11Vp-p·精度0.5%+5mV·分辨率2.7mV·最大DC电流输出="H"±20mA输出="L"±20mA·阻抗50±5%ohm·升/降时间驱动器模式<5ns/5Vp-p(20%至80%)I/O模式<5ns/5Vp-p·总时钟精度(NRZ格式)±5ns(最大)·时滞(NRZ格式)有关PINS±5ns(最大)·有关TGS±4ns(最大)·上突波/下突波3%+50mV·VIH/VIL级别4级别·驱动器模式FIX-HI,FIX-LO,NRZ,/NRZ,RZ,/RZ,R1,EXOR,/EXOR,·无调制·时钟的限制参照图1条件:10Mohm和15pF载荷安捷伦83000数字电路测试系统描述:特性和用途:·用于Credence的ElectraMSR100MHz机台上,根据客户器件封装尺寸设计制作专用的定制型测试接口板,有效解决高速信号干扰之问题。规格:长(L)*宽(W)*厚(H)安捷伦93000SOC测试系统概述·测试系统具有数字、模拟、存储器、射频(RF)模块(可选件)的功能测试和参数测试·支持扫描测试·支持IDDQ测试·测试系统具有可升级性和可扩展性参数:(1)系统控制平台·HPC3750UNIX工作站·内存2GB·硬盘36GB·HPp113021”高分辨率纯平彩色显示器·配备DVD光盘驱动器·配备磁带机·配备10M/100MEthernet接口·操作系统HP-UXB11.11(2)数字功能指标·数字通道:256·数据速率:660Mb/s·向量存储深度:14M·扫描存储器深度:56M·边沿定位精度≤土150ps(3)模拟部分·任意波形发生器(AWG),精度≥12-bit,频率:500MHz采样/s;·数字化仪,精度:12-bit,采样速率:320MHz采样/s;·时间间隔分析仪(TIA),输入频率:400MHz。(4)DC测试性能·通用器件电源,参数:±7V/8A·低噪声电源,参数:±8V/4A·精密测量单元,最大电压量程:-5V—+8V,电压分辨率:250uV,最大电流量程:±200mA,电流分辨率:250pA·参数测量单元PMU,量程:-2V—+7V,40mA·IDDQ电流测量,精度≤100nA,分辨率≤10nA5)测试软件·SmarTestRev.4.1.6/4.2.5·SmarTestProgramGeneratorRev.1.2.0·VCDTO93KEdition2.0安捷伦93000SOC系列模块配置表模块描述数量位置主要指标详情数字通道P600660Mbit/s数字通道1610101~10116最高数据速率:660Mbit/s最大时钟频率:625MHz?扫描深度:56MC400400Mbit/s数字通道24010201~11616最高数据速率:400Mbit/s最大时钟频率:400MHz?扫描深度:14M模拟模块WGD500M任意波形发生器1230分辨率:12bit采样速率:8ksps到500MspsWDD1GHz数字化仪1227分辨率:12bit采样速率:1Msps到320Msps最大带宽:1GHz(采样仪模式)TIA400MHz时隙分析仪1225最高输入频率:400MHz分辨率:0.8ps电源GPDPS通用器件电源4DPS11~14驱动能力:±7V/+8A,-4A?±8V/±4AVbump,IDDQ功能LNDPS超低噪声电源2DPS81~82驱动能力:8V/4A,-8V/-2A输出噪声:<-80dBmVbump,IDDQ,交流调制功能
