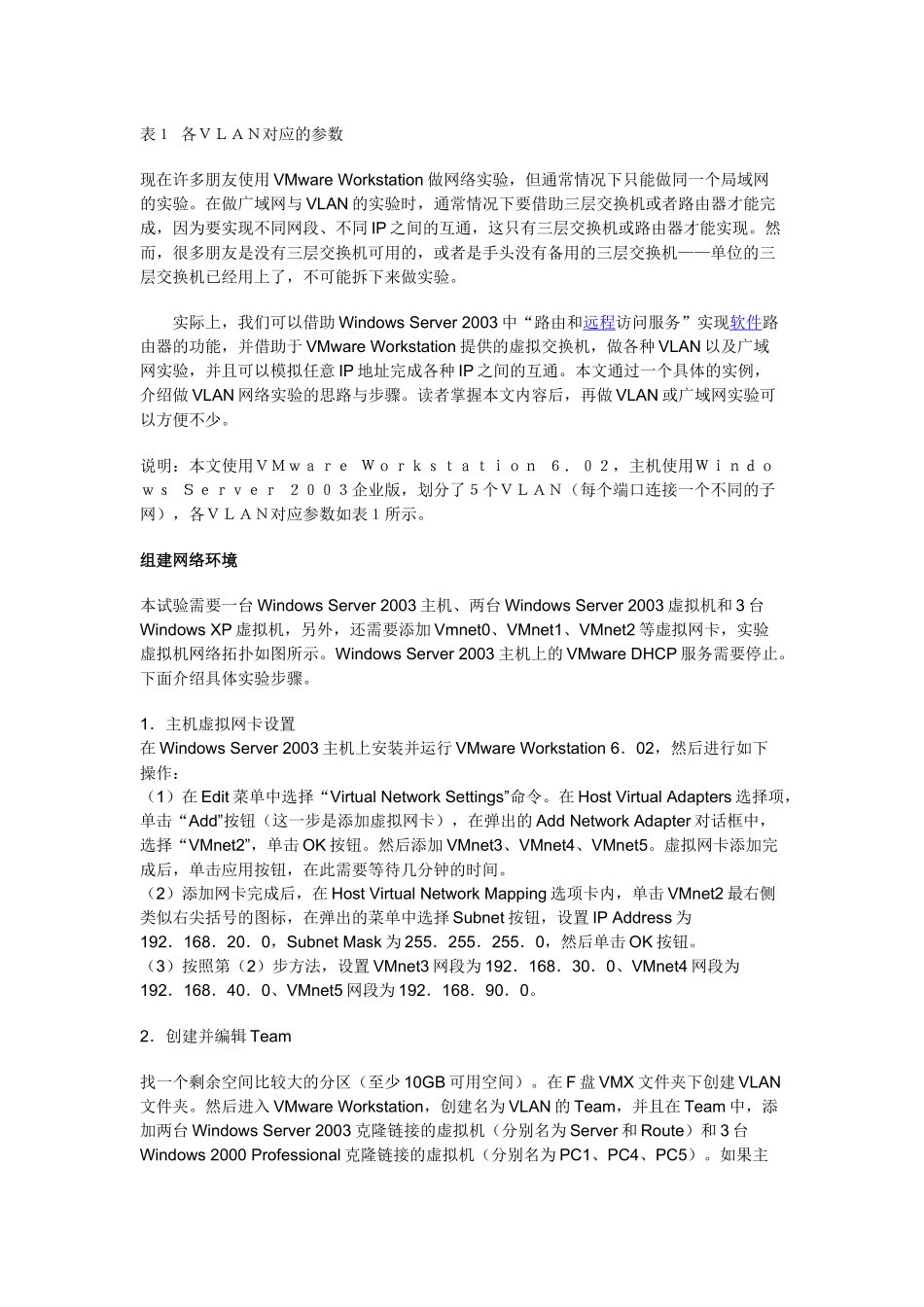

没有三层交换机用虚拟机也能做虚拟局域网（VLAN）实验河北经贸大学王春海赵艳VLAN（VirtualLocalAreaNetwork）的中文名为"虚拟局域网"。VLAN是一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的新兴数据交换技术。这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。ＶＬＡＮ实验虚拟机网络连接示意图表１各ＶＬＡＮ对应的参数现在许多朋友使用VMwareWorkstation做网络实验，但通常情况下只能做同一个局域网的实验。在做广域网与VLAN的实验时，通常情况下要借助三层交换机或者路由器才能完成，因为要实现不同网段、不同IP之间的互通，这只有三层交换机或路由器才能实现。然而，很多朋友是没有三层交换机可用的，或者是手头没有备用的三层交换机——单位的三层交换机已经用上了，不可能拆下来做实验。实际上，我们可以借助WindowsServer2003中“路由和远程访问服务”实现软件路由器的功能，并借助于VMwareWorkstation提供的虚拟交换机，做各种VLAN以及广域网实验，并且可以模拟任意IP地址完成各种IP之间的互通。本文通过一个具体的实例，介绍做VLAN网络实验的思路与步骤。读者掌握本文内容后，再做VLAN或广域网实验可以方便不少。说明：本文使用ＶＭｗａｒｅＷｏｒｋｓｔａｔｉｏｎ６．０２，主机使用ＷｉｎｄｏｗｓＳｅｒｖｅｒ２００３企业版，划分了５个ＶＬＡＮ（每个端口连接一个不同的子网），各ＶＬＡＮ对应参数如表１所示。组建网络环境本试验需要一台WindowsServer2003主机、两台WindowsServer2003虚拟机和3台WindowsXP虚拟机，另外，还需要添加Vmnet0、VMnet1、VMnet2等虚拟网卡，实验虚拟机网络拓扑如图所示。WindowsServer2003主机上的VMwareDHCP服务需要停止。下面介绍具体实验步骤。1．主机虚拟网卡设置在WindowsServer2003主机上安装并运行VMwareWorkstation6．02，然后进行如下操作：（1）在Edit菜单中选择“VirtualNetworkSettings”命令。在HostVirtualAdapters选择项，单击“Add”按钮（这一步是添加虚拟网卡），在弹出的AddNetworkAdapter对话框中，选择“VMnet2”，单击OK按钮。然后添加VMnet3、VMnet4、VMnet5。虚拟网卡添加完成后，单击应用按钮，在此需要等待几分钟的时间。（2）添加网卡完成后，在HostVirtualNetworkMapping选项卡内，单击VMnet2最右侧类似右尖括号的图标，在弹出的菜单中选择Subnet按钮，设置IPAddress为192．168．20．0，SubnetMask为255．255．255．0，然后单击OK按钮。（3）按照第（2）步方法，设置VMnet3网段为192．168．30．0、VMnet4网段为192．168．40．0、VMnet5网段为192．168．90．0。2．创建并编辑Team找一个剩余空间比较大的分区（至少10GB可用空间）。在F盘VMX文件夹下创建VLAN文件夹。然后进入VMwareWorkstation，创建名为VLAN的Team，并且在Team中，添加两台WindowsServer2003克隆链接的虚拟机（分别名为Server和Route）和3台Windows2000Professional克隆链接的虚拟机（分别名为PC1、PC4、PC5）。如果主机配置比较低，创建3台Windows98克隆链接的虚拟机也可。在创建Team时，不需要创建Team中的LAN。主机路由器配置在WindowsServer2003主机上，进行如下的配置：（1）从“开始→管理工具→服务”，进入服务页，停用VMwareDHCPService服务，禁用WindowsFirewall/InternetConnectionSharing（ICS）服务。（2）从管理工具中运行路由和远程访问服务，用鼠标右击计算机名，在弹出的菜单中选择“配置并启用路由和远程访问”命令，在配置页中，单击“自定义配置”单选按钮。（3）在自定义配置页中，选择“LAN路由”单选按钮。（4）配置完成后，单击完成按钮，在弹出的对话框中单击确定按钮。（5）路由器安装完成后，不需要其他配置，关闭路由和远程访问服务。Ｔｅａｍ中虚拟机设置启动Team中所有的虚拟机，依次进入每台虚拟机，为每台虚拟机修改计算机名称并设置IP地址、网关以及DNS，具体步骤如下：（1）进入第一台虚拟机，修改IP地址为192．168．10．10，网关为192．168．10．1。（2）按照上一步的方法，进入第二台虚拟机，修改计算机名称为“PC1”，设置IP地址为192．168．20．20，网关为192...
