汽车衡称重系统相关知识VIP免费

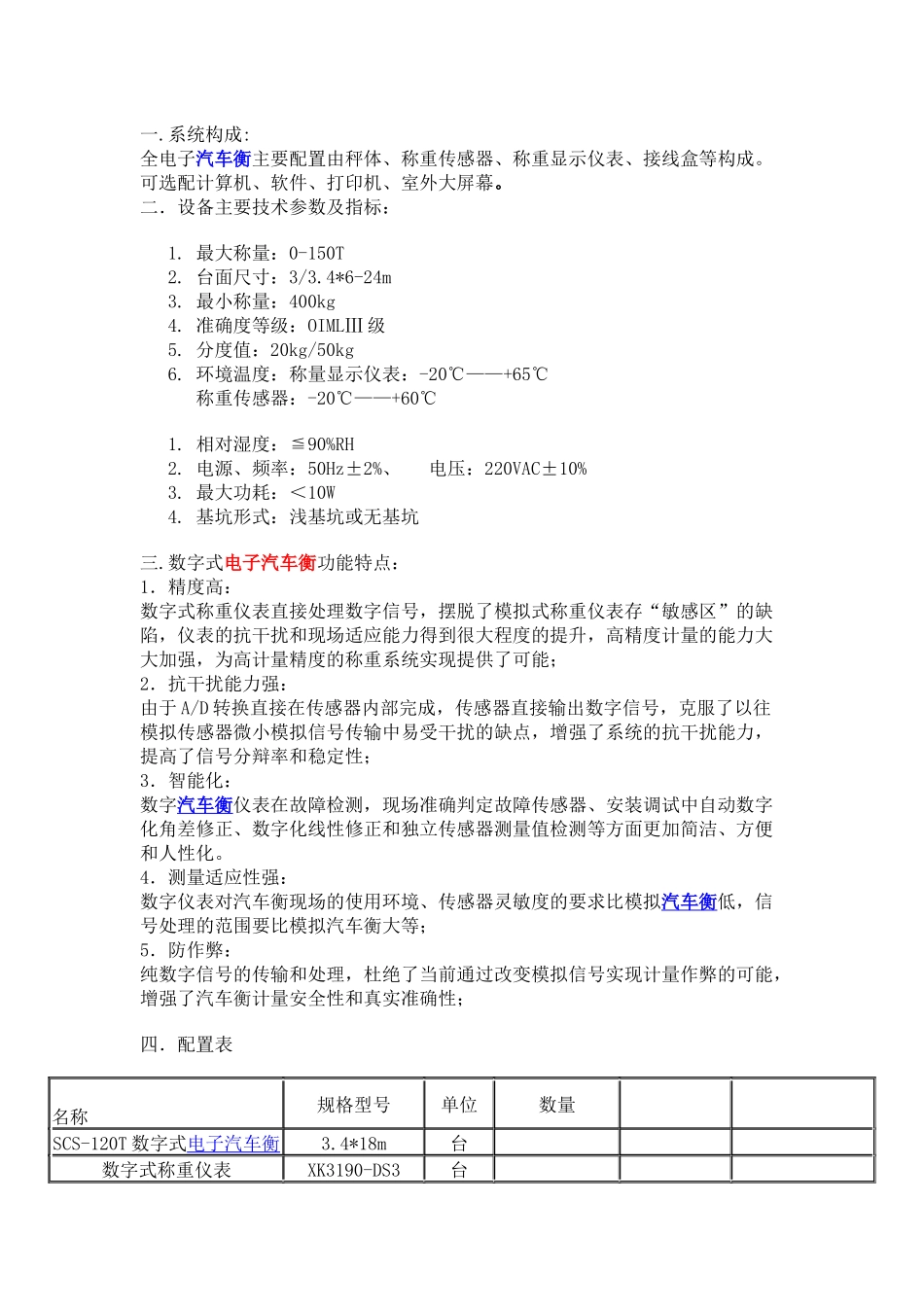

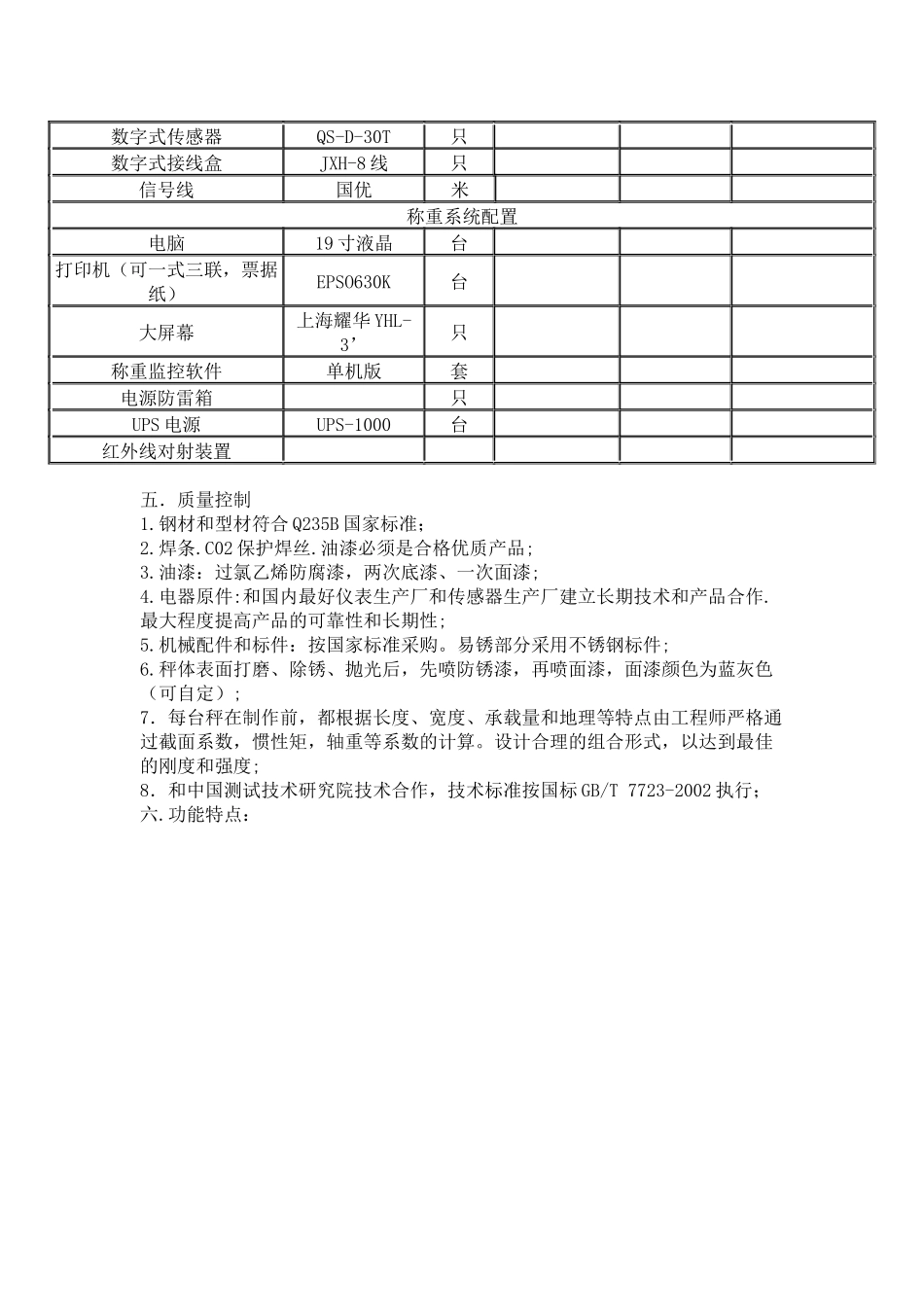

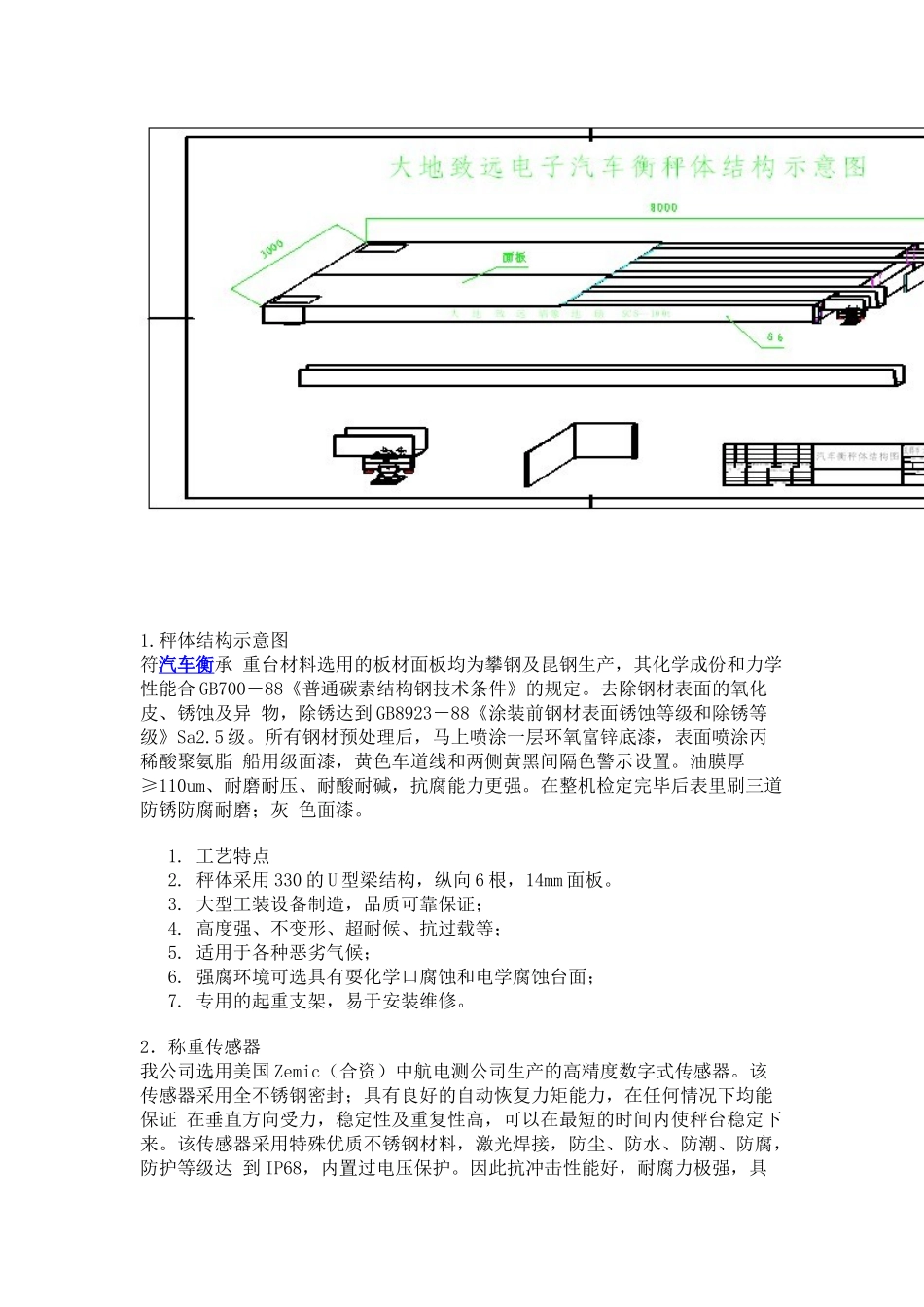

一.系统构成:全电子汽车衡主要配置由秤体、称重传感器、称重显示仪表、接线盒等构成。可选配计算机、软件、打印机、室外大屏幕。二．设备主要技术参数及指标：1.最大称量：0-150T2.台面尺寸：3/3.4*6-24m3.最小称量：400kg4.准确度等级：OIMLⅢ级5.分度值：20kg/50kg6.环境温度：称量显示仪表：-20℃——+65℃称重传感器：-20℃——+60℃1.相对湿度：≦90%RH2.电源、频率：50Hz±2%、电压：220VAC±10%3.最大功耗：＜10W4.基坑形式：浅基坑或无基坑三.数字式电子汽车衡功能特点：1．精度高：数字式称重仪表直接处理数字信号，摆脱了模拟式称重仪表存“敏感区”的缺陷，仪表的抗干扰和现场适应能力得到很大程度的提升，高精度计量的能力大大加强，为高计量精度的称重系统实现提供了可能；2．抗干扰能力强：由于A/D转换直接在传感器内部完成，传感器直接输出数字信号，克服了以往模拟传感器微小模拟信号传输中易受干扰的缺点，增强了系统的抗干扰能力，提高了信号分辩率和稳定性；3．智能化：数字汽车衡仪表在故障检测，现场准确判定故障传感器、安装调试中自动数字化角差修正、数字化线性修正和独立传感器测量值检测等方面更加简洁、方便和人性化。4．测量适应性强：数字仪表对汽车衡现场的使用环境、传感器灵敏度的要求比模拟汽车衡低，信号处理的范围要比模拟汽车衡大等；5．防作弊：纯数字信号的传输和处理，杜绝了当前通过改变模拟信号实现计量作弊的可能，增强了汽车衡计量安全性和真实准确性；四．配置表名称规格型号单位数量SCS-120T数字式电子汽车衡3.4*18m台数字式称重仪表XK3190-DS3台数字式传感器QS-D-30T只数字式接线盒JXH-8线只信号线国优米称重系统配置电脑19寸液晶台打印机（可一式三联，票据纸）EPSO630K台大屏幕上海耀华YHL-3’只称重监控软件单机版套电源防雷箱只UPS电源UPS-1000台红外线对射装置五．质量控制1.钢材和型材符合Q235B国家标准；2.焊条.C02保护焊丝.油漆必须是合格优质产品;3.油漆：过氯乙烯防腐漆，两次底漆、一次面漆;4.电器原件:和国内最好仪表生产厂和传感器生产厂建立长期技术和产品合作.最大程度提高产品的可靠性和长期性;5.机械配件和标件：按国家标准采购。易锈部分采用不锈钢标件;6.秤体表面打磨、除锈、抛光后，先喷防锈漆，再喷面漆，面漆颜色为蓝灰色（可自定）;7．每台秤在制作前，都根据长度、宽度、承载量和地理等特点由工程师严格通过截面系数，惯性矩，轴重等系数的计算。设计合理的组合形式，以达到最佳的刚度和强度;8．和中国测试技术研究院技术合作，技术标准按国标GB/T7723-2002执行；六.功能特点：1.秤体结构示意图符汽车衡承重台材料选用的板材面板均为攀钢及昆钢生产，其化学成份和力学性能合GB700－88《普通碳素结构钢技术条件》的规定。去除钢材表面的氧化皮、锈蚀及异物，除锈达到GB8923－88《涂装前钢材表面锈蚀等级和除锈等级》Sa2.5级。所有钢材预处理后，马上喷涂一层环氧富锌底漆，表面喷涂丙稀酸聚氨脂船用级面漆，黄色车道线和两侧黄黑间隔色警示设置。油膜厚≥110um、耐磨耐压、耐酸耐碱，抗腐能力更强。在整机检定完毕后表里刷三道防锈防腐耐磨；灰色面漆。1.工艺特点2.秤体采用330的U型梁结构，纵向6根，14mm面板。3.大型工装设备制造，品质可靠保证；4.高度强、不变形、超耐候、抗过载等；5.适用于各种恶劣气候；6.强腐环境可选具有耍化学口腐蚀和电学腐蚀台面；7.专用的起重支架，易于安装维修。2．称重传感器我公司选用美国Zemic（合资）中航电测公司生产的高精度数字式传感器。该传感器采用全不锈钢密封；具有良好的自动恢复力矩能力，在任何情况下均能保证在垂直方向受力，稳定性及重复性高，可以在最短的时间内使秤台稳定下来。该传感器采用特殊优质不锈钢材料，激光焊接，防尘、防水、防潮、防腐，防护等级达到IP68，内置过电压保护。因此抗冲击性能好，耐腐力极强，具有防雷击和大电流放电冲击，并且能自动补偿调整因便载和温度变化而产生的误差。该传感器抗干扰能力强，传输离远，防作弊；并且传感器内部具有内部自检和自诊断功能。该传感器符合JJG7551-2002《称重传感器检定规程》和OIMLR76-94《称...
