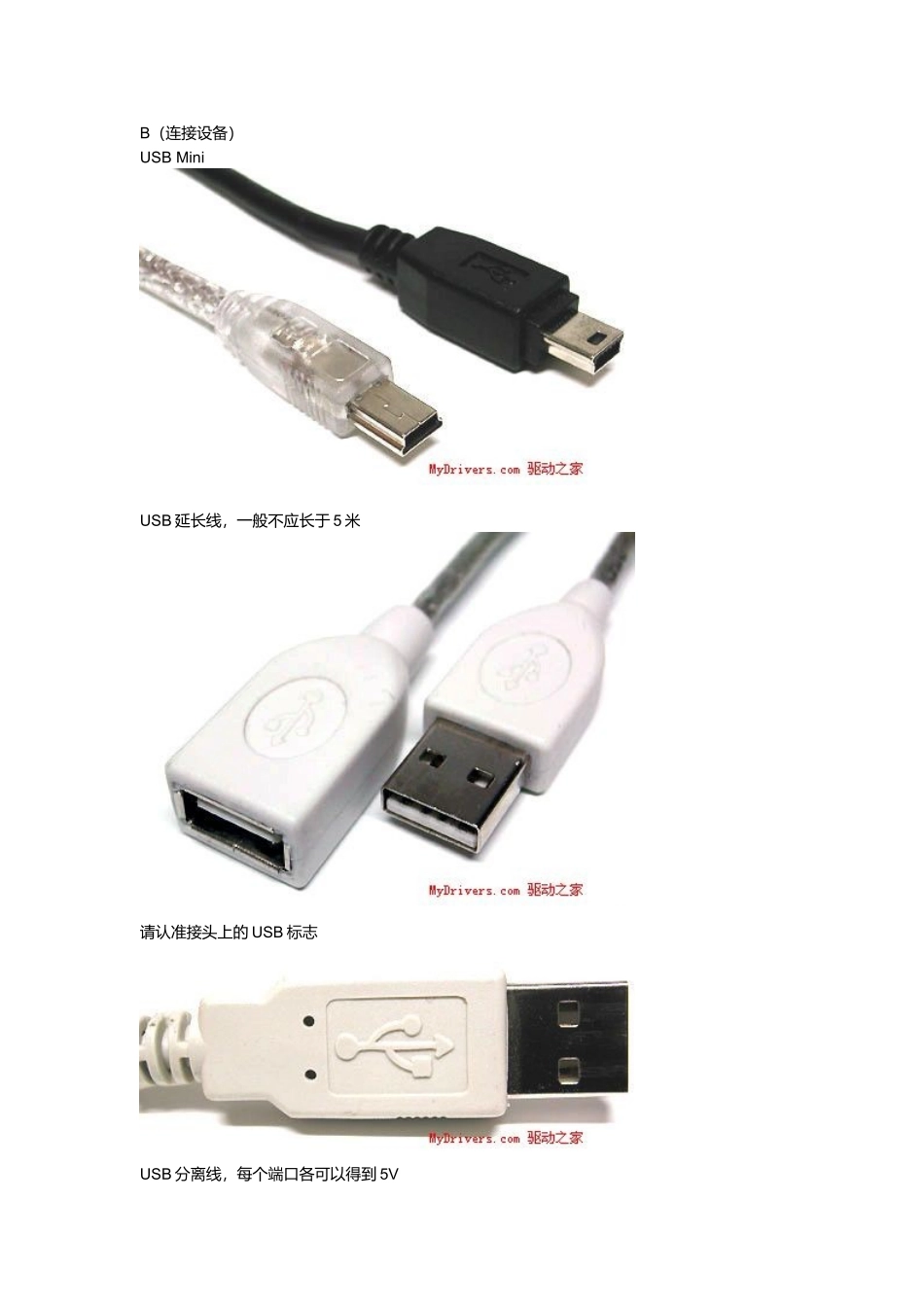

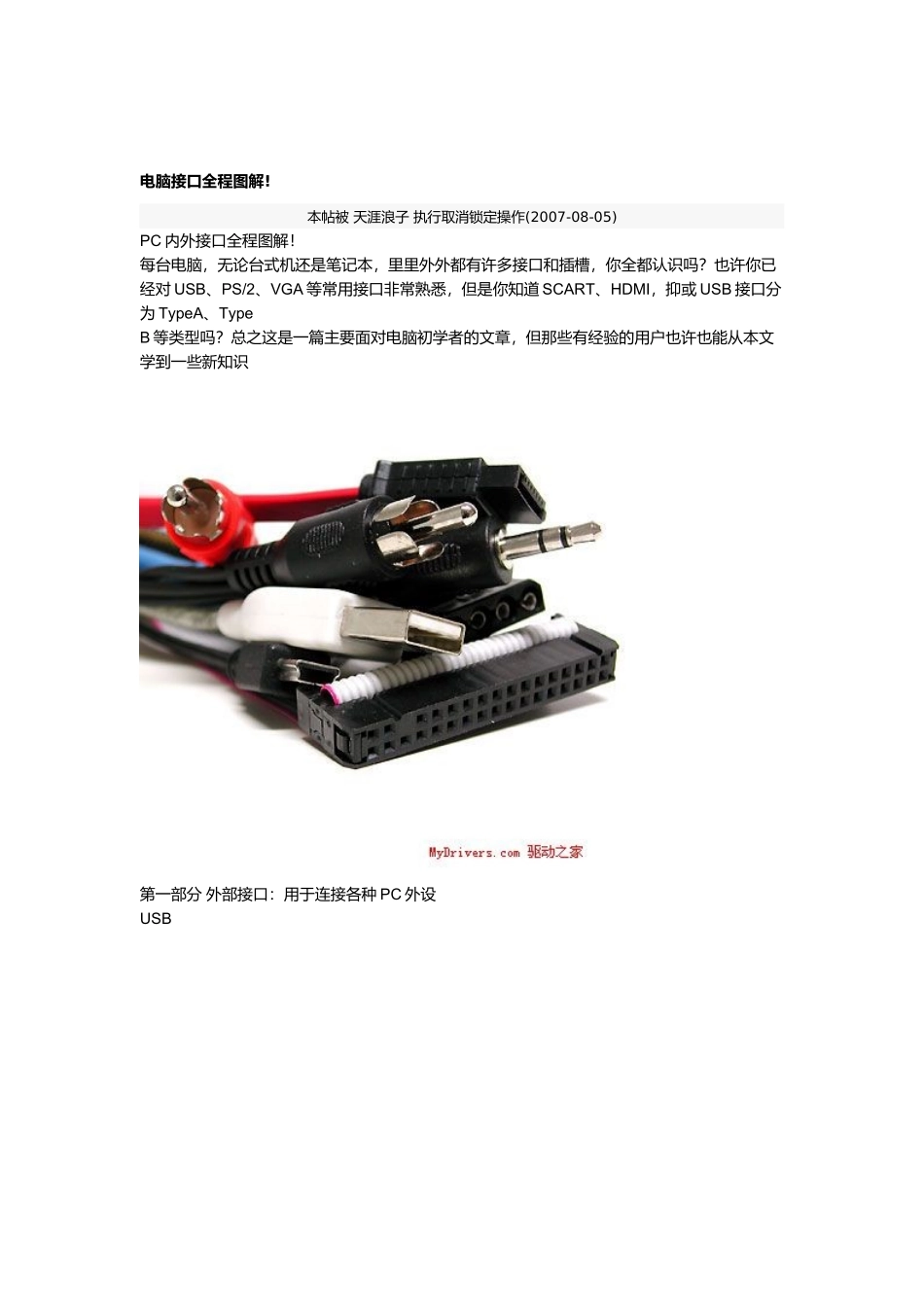

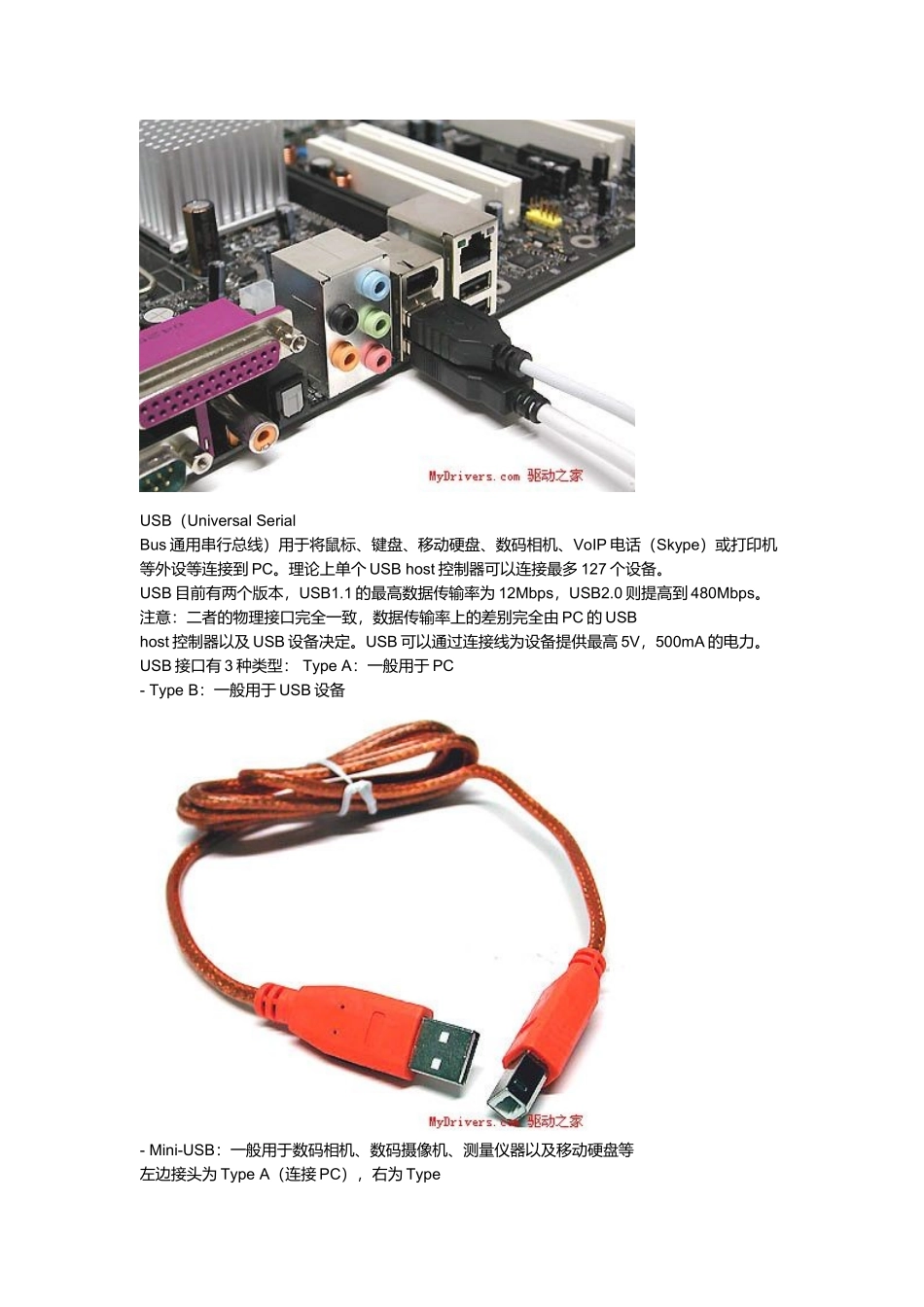

电脑接口全程图解!本帖被天涯浪子执行取消锁定操作(2007-08-05)PC内外接口全程图解！每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为TypeA、TypeB等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（UniversalSerialBus通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。理论上单个USBhost控制器可以连接最多127个设备。USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USBhost控制器以及USB设备决定。USB可以通过连接线为设备提供最高5V，500mA的电力。USB接口有3种类型：TypeA：一般用于PC-TypeB：一般用于USB设备-Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为TypeA（连接PC），右为TypeB（连接设备）USBMiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V500mA的电力。移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b（或Firewire-800）所取代。普通火线设备使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆。Firewire-800设备使用的是9针线缆以及接口。一头6针，一头4针的1394连接线可提供电源的6针接头不提供电源的4针接头，一般用于数码摄像机以及笔记本电脑CinchRCA（复合视频，音频，HDTV分量）这种接口通过同轴电缆传输多种电信号。它们的功能可以容易地按接口颜色加以区分，见下表：警告：音频SPDIF/复合视频（FBAS），HDTV分量/音频右声道这两组接口的颜色可能容易搞混，请注意查看说明书，并注意HDTV分量接口总是3个一组。不同颜色，传输不同信号的RCA线缆两种SPDIF（数字音频）接口：左边为RCA/同轴接口，右边是TOSLINK（光纤）接口TOSKLINK光纤接口SCART-RCA转接器（复合视频，双声道音频和S-Video），SCART请见下文详解术语表：RCA=RadioCorporationofAmerica美国无线电公司SPDIF=Sony/PhilipsDigitalInterfaces索尼/飞利浦数码接口PS/2左边是带颜色标示的PS/2接口，右边的没有颜色标示PS/2是一种古老的接口，广泛用于键盘和鼠标的连接。现在的PS/2接口一般都带有颜色标示，紫色用于连接键盘，绿色用于连接鼠标有些主板上的PS/2接口可能没有颜色标示，别担心，插错接口并不会损坏设备，但此时鼠标键盘将无法工作，电脑也可能无法启动，很简单，将鼠标键盘对调一下接口肯定就对了。前面提到的USB-PS/2转接器VGA显示接口显卡上的VGA显示接口显示器使用一种15针Mini-D-Sub（又称HD15）接口通过标准模拟界面连接到PC上。通过合适的转接器，你也可以将一台模拟显示器连接到DVI-I界面上。VGA接口传输红、绿、蓝色值信号（RGB）以及水平同步（H-Sync）和垂直同步（V-Sync）信号。.显示信号线上的VGA接头有线网络主要使用我们都很熟悉的双绞线进行互连。现在，千兆以太网正在逐步取代百兆以太网。网线主要有两种类型：-直通线，最广泛使用的双绞线-交叉线，用于特殊情况下的连接使用直通线的网络设备一般连接到交换机（switch）或集线器（hub）上，如果想要直接连接两种同类设备，比如两台PC，则可以使用交叉线而无需通过交换机或集线器。PCI网卡上的RJ45接口新款显卡一般都提供2个DVI接口，可使用一种DVI-VGA转接器来在两种接口之间转换。术语表：VGA=VideoGraphicsArray视频图像阵列DVI显示接口DVI是一种主要针对数字信号的显示界面，这种界面无需将显卡产生的数字信号转换成有损模拟信号，然...
