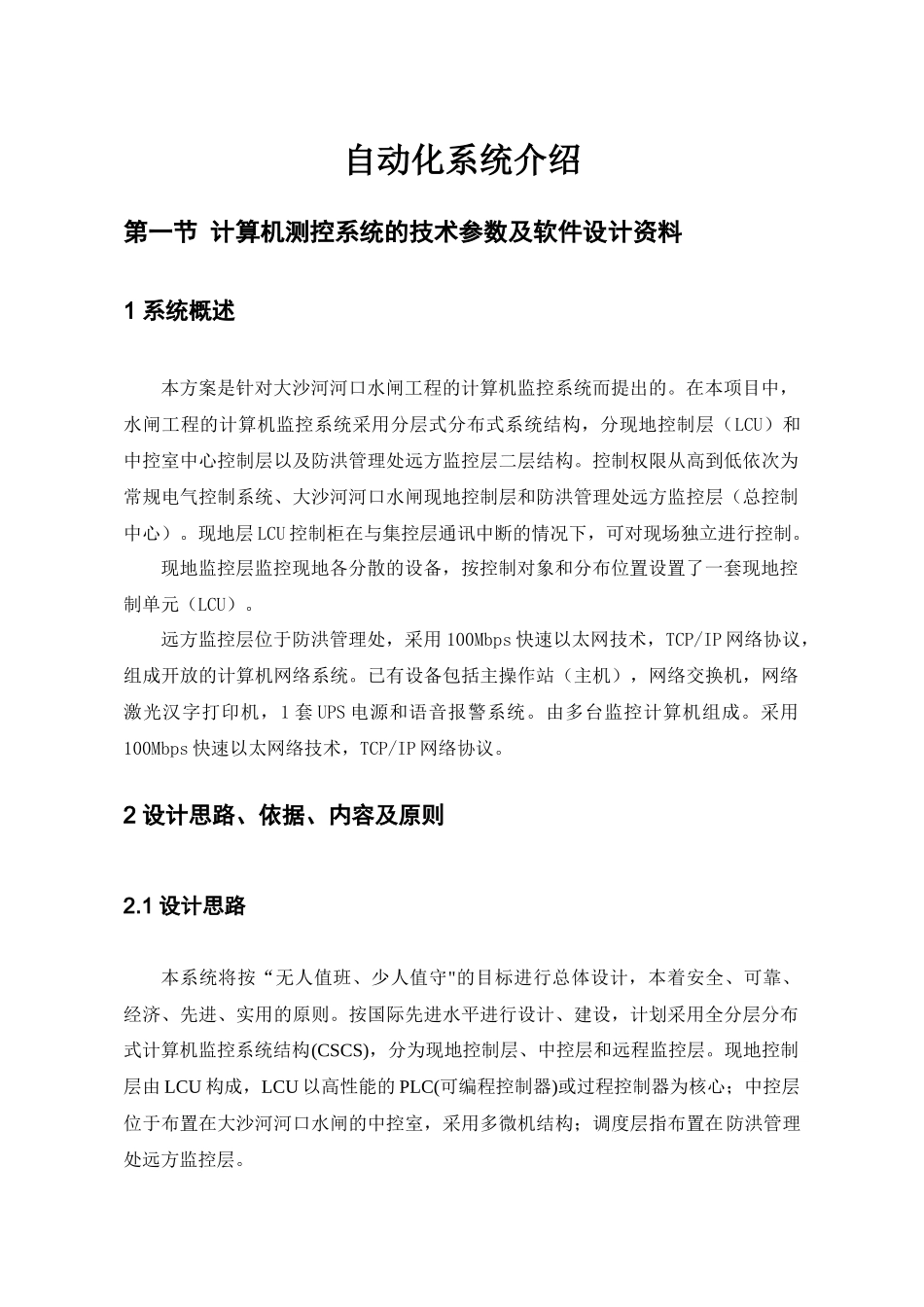

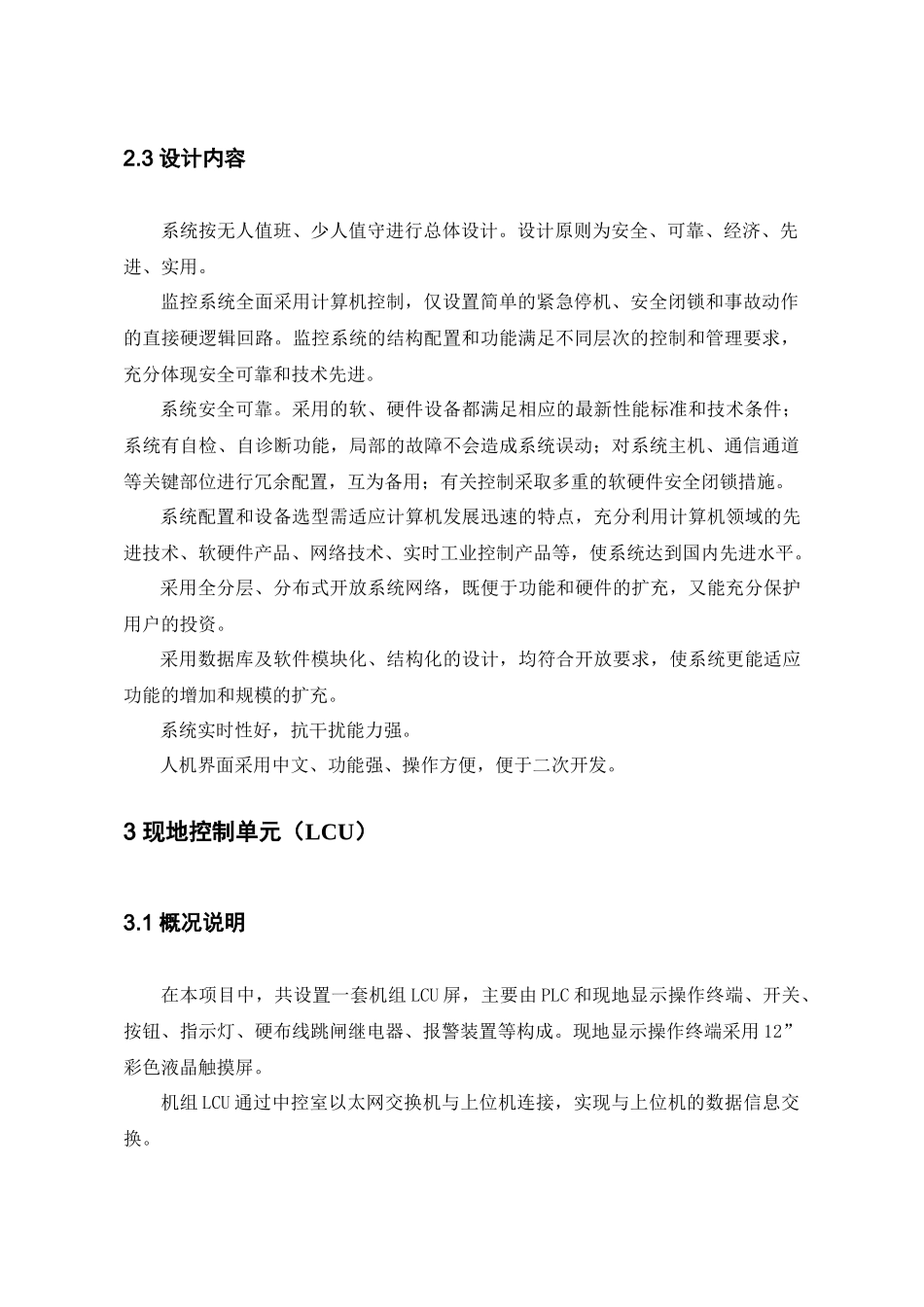

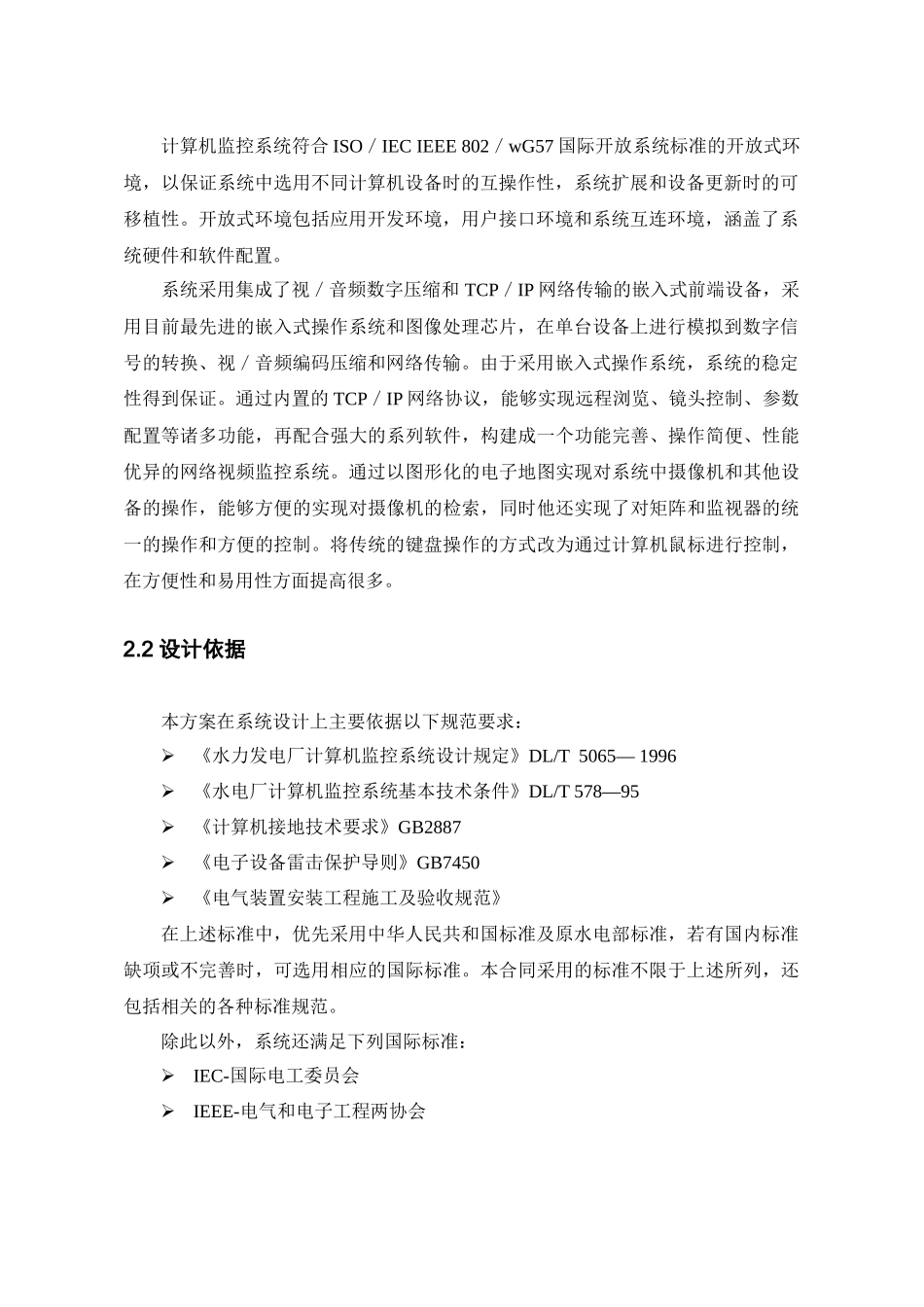

自动化系统介绍第一节计算机测控系统的技术参数及软件设计资料1系统概述本方案是针对大沙河河口水闸工程的计算机监控系统而提出的。在本项目中，水闸工程的计算机监控系统采用分层式分布式系统结构，分现地控制层（LCU）和中控室中心控制层以及防洪管理处远方监控层二层结构。控制权限从高到低依次为常规电气控制系统、大沙河河口水闸现地控制层和防洪管理处远方监控层（总控制中心）。现地层LCU控制柜在与集控层通讯中断的情况下，可对现场独立进行控制。现地监控层监控现地各分散的设备，按控制对象和分布位置设置了一套现地控制单元（LCU）。远方监控层位于防洪管理处，采用100Mbps快速以太网技术，TCP/IP网络协议，组成开放的计算机网络系统。已有设备包括主操作站（主机），网络交换机，网络激光汉字打印机，1套UPS电源和语音报警系统。由多台监控计算机组成。采用100Mbps快速以太网络技术，TCP/IP网络协议。2设计思路、依据、内容及原则2.1设计思路本系统将按“无人值班、少人值守"的目标进行总体设计，本着安全、可靠、经济、先进、实用的原则。按国际先进水平进行设计、建设，计划采用全分层分布式计算机监控系统结构(CSCS)，分为现地控制层、中控层和远程监控层。现地控制层由LCU构成，LCU以高性能的PLC(可编程控制器)或过程控制器为核心；中控层位于布置在大沙河河口水闸的中控室，采用多微机结构；调度层指布置在防洪管理处远方监控层。计算机监控系统符合ISO／IECIEEE802／wG57国际开放系统标准的开放式环境，以保证系统中选用不同计算机设备时的互操作性，系统扩展和设备更新时的可移植性。开放式环境包括应用开发环境，用户接口环境和系统互连环境，涵盖了系统硬件和软件配置。系统采用集成了视／音频数字压缩和TCP／IP网络传输的嵌入式前端设备，采用目前最先进的嵌入式操作系统和图像处理芯片，在单台设备上进行模拟到数字信号的转换、视／音频编码压缩和网络传输。由于采用嵌入式操作系统，系统的稳定性得到保证。通过内置的TCP／IP网络协议，能够实现远程浏览、镜头控制、参数配置等诸多功能，再配合强大的系列软件，构建成一个功能完善、操作简便、性能优异的网络视频监控系统。通过以图形化的电子地图实现对系统中摄像机和其他设备的操作，能够方便的实现对摄像机的检索，同时他还实现了对矩阵和监视器的统一的操作和方便的控制。将传统的键盘操作的方式改为通过计算机鼠标进行控制，在方便性和易用性方面提高很多。2.2设计依据本方案在系统设计上主要依据以下规范要求：《水力发电厂计算机监控系统设计规定》DL/T5065—1996《水电厂计算机监控系统基本技术条件》DL/T578—95《计算机接地技术要求》GB2887《电子设备雷击保护导则》GB7450《电气装置安装工程施工及验收规范》在上述标准中，优先采用中华人民共和国标准及原水电部标准，若有国内标准缺项或不完善时，可选用相应的国际标准。本合同采用的标准不限于上述所列，还包括相关的各种标准规范。除此以外，系统还满足下列国际标准：IEC-国际电工委员会IEEE-电气和电子工程两协会2.3设计内容系统按无人值班、少人值守进行总体设计。设计原则为安全、可靠、经济、先进、实用。监控系统全面采用计算机控制，仅设置简单的紧急停机、安全闭锁和事故动作的直接硬逻辑回路。监控系统的结构配置和功能满足不同层次的控制和管理要求，充分体现安全可靠和技术先进。系统安全可靠。采用的软、硬件设备都满足相应的最新性能标准和技术条件；系统有自检、自诊断功能，局部的故障不会造成系统误动；对系统主机、通信通道等关键部位进行冗余配置，互为备用；有关控制采取多重的软硬件安全闭锁措施。系统配置和设备选型需适应计算机发展迅速的特点，充分利用计算机领域的先进技术、软硬件产品、网络技术、实时工业控制产品等，使系统达到国内先进水平。采用全分层、分布式开放系统网络，既便于功能和硬件的扩充，又能充分保护用户的投资。采用数据库及软件模块化、结构化的设计，均符合开放要求，使系统更能适应功能的增加和规模的扩充。系统实时性好，抗干扰能力强。人机界面采用中文、功能强、操作方便，...
