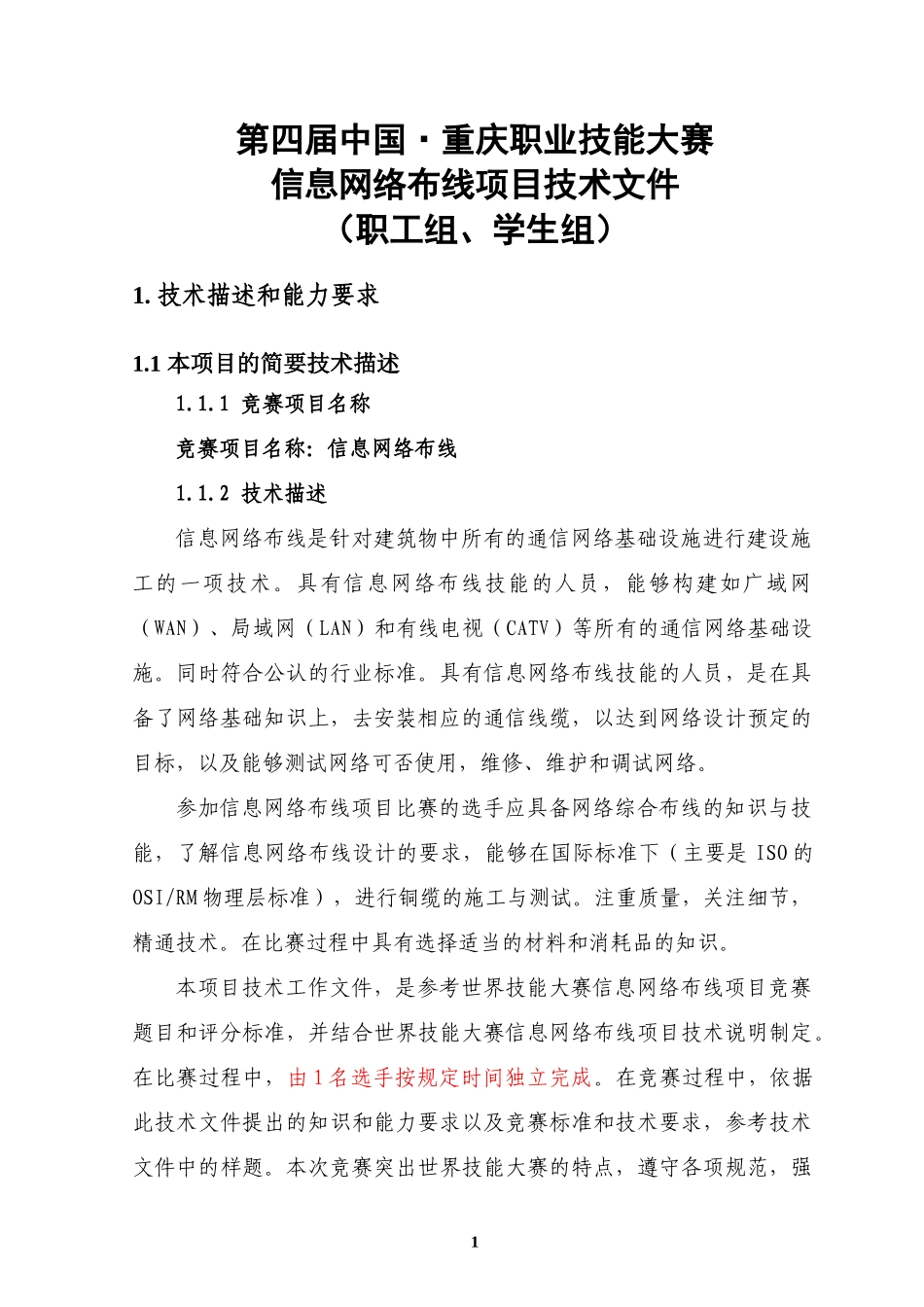

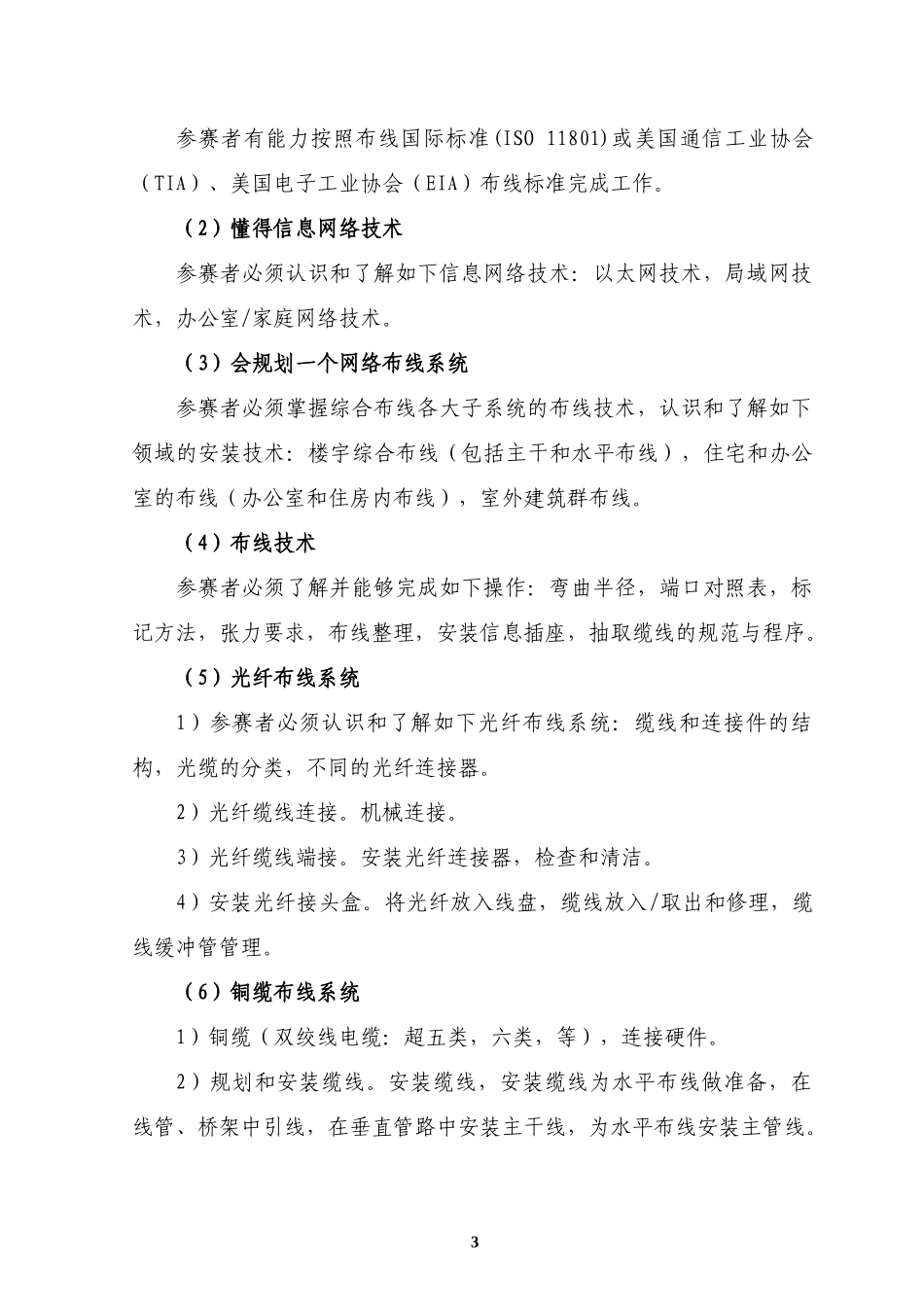

第四届中国·重庆职业技能大赛信息网络布线项目技术文件(职工组、学生组)1.技术描述和能力要求1.1本项目的简要技术描述1.1.1竞赛项目名称竞赛项目名称:信息网络布线1.1.2技术描述信息网络布线是针对建筑物中所有的通信网络基础设施进行建设施工的一项技术。具有信息网络布线技能的人员,能够构建如广域网(WAN)、局域网(LAN)和有线电视(CATV)等所有的通信网络基础设施。同时符合公认的行业标准。具有信息网络布线技能的人员,是在具备了网络基础知识上,去安装相应的通信线缆,以达到网络设计预定的目标,以及能够测试网络可否使用,维修、维护和调试网络。参加信息网络布线项目比赛的选手应具备网络综合布线的知识与技能,了解信息网络布线设计的要求,能够在国际标准下(主要是ISO的OSI/RM物理层标准),进行铜缆的施工与测试。注重质量,关注细节,精通技术。在比赛过程中具有选择适当的材料和消耗品的知识。本项目技术工作文件,是参考世界技能大赛信息网络布线项目竞赛题目和评分标准,并结合世界技能大赛信息网络布线项目技术说明制定。在比赛过程中,由1名选手按规定时间独立完成。在竞赛过程中,依据此技术文件提出的知识和能力要求以及竞赛标准和技术要求,参考技术文件中的样题。本次竞赛突出世界技能大赛的特点,遵守各项规范,强1调质量和精度,符合世界技能大赛的技术标准和技能评价的特点。公平、公开、公正。1.2选手的竞赛能力要求1.2.1工作任务要求本竞赛是对该技能的展示与评估。参赛者需按照专业标准展示安装技能与故障检测、分析、维护技能。参赛者需掌握实际安装操作所需的理论知识,具有相应的知识水平,了解行业安全标准和竞赛安全标准,能在竞赛中选择合适的材料和耗材,能够熟练使用计算机和安全使用布线工具。参赛者需有能力按照电信布线国际标准(ISO11801)或美国通信协会、欧洲通信协会布线标准完成如下工作任务:(1)光纤冷接;(2)铜线电缆连接;(3)建筑物布线(包括主干网和水平布线);(4)住宅布线;(5)连接F型连接器;(6)铜线电缆布线系统的速度以及质量测试;(7)信道链接及永久链接搭建与测量;(8)铜线电缆安装,包括Cat5,Cat5e,Cat6,Cat6e和Co-ax(即第五类双绞线、超五类双绞线、第六类双绞线、超六类双绞线及同轴电缆)以及其它电缆。1.2.2选手竞赛技能要求(1)掌握布线标准2参赛者有能力按照布线国际标准(ISO11801)或美国通信工业协会(TIA)、美国电子工业协会(EIA)布线标准完成工作。(2)懂得信息网络技术参赛者必须认识和了解如下信息网络技术:以太网技术,局域网技术,办公室/家庭网络技术。(3)会规划一个网络布线系统参赛者必须掌握综合布线各大子系统的布线技术,认识和了解如下领域的安装技术:楼宇综合布线(包括主干和水平布线),住宅和办公室的布线(办公室和住房内布线),室外建筑群布线。(4)布线技术参赛者必须了解并能够完成如下操作:弯曲半径,端口对照表,标记方法,张力要求,布线整理,安装信息插座,抽取缆线的规范与程序。(5)光纤布线系统1)参赛者必须认识和了解如下光纤布线系统:缆线和连接件的结构,光缆的分类,不同的光纤连接器。2)光纤缆线连接。机械连接。3)光纤缆线端接。安装光纤连接器,检查和清洁。4)安装光纤接头盒。将光纤放入线盘,缆线放入/取出和修理,缆线缓冲管管理。(6)铜缆布线系统1)铜缆(双绞线电缆:超五类,六类,等),连接硬件。2)规划和安装缆线。安装缆线,安装缆线为水平布线做准备,在线管、桥架中引线,在垂直管路中安装主干线,为水平布线安装主管线。33)缆线端接,预端接,去除双绞线护套,去除XTP缆线护套,去除同轴缆线护套,铜类绝缘(IDC)刺穿端接,RJ45模块化插座端接(U/UTP,SF/UTP,S/FTP),RJ45模块化插头端接(超五类、六类线),接线盒端接(110盒),同轴缆线端接,信息插座安装,配线架安装。(7)19英寸机架和缆线桥架安装安装19英寸机架,配线架安装,布线和整理。(8)网络应用参赛者必须了解并能够完成网络应用的如下操作:安装网络应用(闭路电视)。(10)安全规程参赛者必须了解并能够完成安全规程的如下操作:1)常用安...
