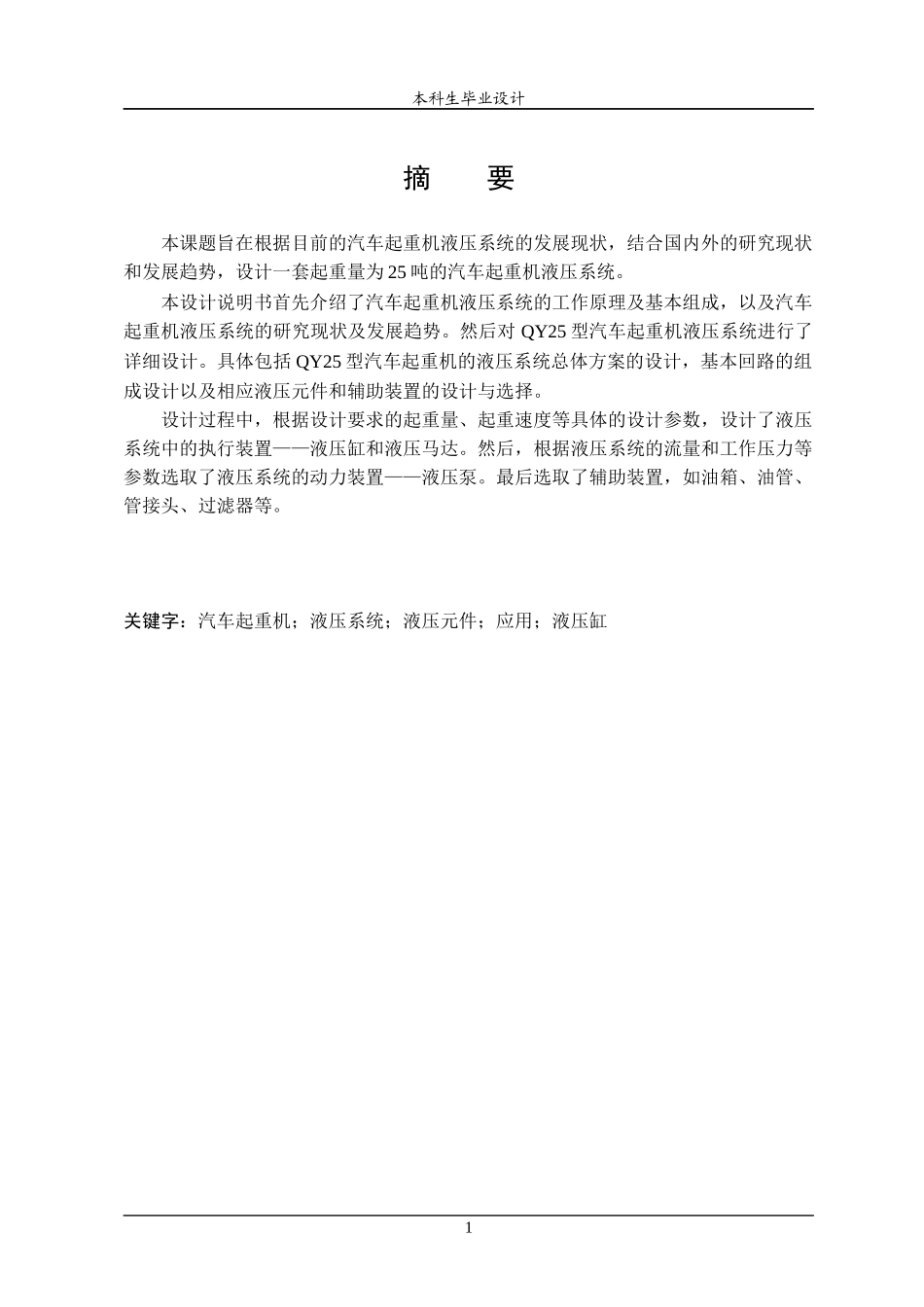

本科生毕业设计摘要本课题旨在根据目前的汽车起重机液压系统的发展现状，结合国内外的研究现状和发展趋势，设计一套起重量为25吨的汽车起重机液压系统。本设计说明书首先介绍了汽车起重机液压系统的工作原理及基本组成，以及汽车起重机液压系统的研究现状及发展趋势。然后对QY25型汽车起重机液压系统进行了详细设计。具体包括QY25型汽车起重机的液压系统总体方案的设计，基本回路的组成设计以及相应液压元件和辅助装置的设计与选择。设计过程中，根据设计要求的起重量、起重速度等具体的设计参数，设计了液压系统中的执行装置——液压缸和液压马达。然后，根据液压系统的流量和工作压力等参数选取了液压系统的动力装置——液压泵。最后选取了辅助装置，如油箱、油管、管接头、过滤器等。关键字：汽车起重机；液压系统；液压元件；应用；液压缸1本科生毕业设计ABSTRACTThepurposeofthisthemeistodesignthehydraulicsystemofthe25-tonsautomobilecrane,basedonthedevelopingsituationandresearchingactuality.Aboveall,theilluminatepaperofthedesignintroducetheworkingtheoryandcomposingoftheautocrane,thedirectionthehydraulicsystemoftheautocrane.Andthen,designingthehydraulicsystemofthe25-tonsautomobilecraneindetails.Includingthedesignoftheprojectofthehydraulicsystemofthe25-tonsautomobilecraneinthewhole,composingofthehydraulicloopandthedesignorchooseoftheassistantorgan.Inthecourseofthedesigningofthehydraulicsystemofthe25-tonsautomobilecrane,designtheperformingequipment——hydrauliccylinderandhydromotorbsedonthetheliftingcaoacityofthecraneandthespeedoftheliftingthatthedesigningdemands.Andchoosethedynamicalequipment——hydraulicpumpbasedonthefluxandthehydraulicpressure.Intheend,choosingtheoilbox、vittas、tubetie-inandthefilter.Keywords：Autocrane;hydraulicsystems;Hydrauliccomponents;Applicati;Cylinder2本科生毕业设计目录摘要..................................................................ⅠAbstract..............................................................Ⅱ第1章绪论..........................................................11.1选题的目的及意义...............................................11.2本课题的研究现状及发展趋势.....................................11.2.1近十年来国内外汽车起重机的发展史..........................11.2.2我国汽车起重机存在的问题..................................21.2.3汽车起重机液压系统的发展趋势..............................3第2章QY25型汽车起重机液压系统方案设计.........................42.1液压系统总体方案设计...........................................42.2支腿收放液压回路的功能要求及设计...............................42.2.1水平缸的动作..............................................52.2.2垂直缸的动作..............................................52.3回转机构液压回路功能要求及设计.................................62.3.1回转机构液压回路功能要求..................................62.3.2回转机构液压回路的设计....................................62.4臂架变幅液压回路功能要求及设计.................................72.5伸缩臂液压回路的功能要求及设计.................................82.6吊重起升液压回路的功能要求及设计...............................92.7本章小结......................................................11第3章QY25型汽车起重机液压系统执行装置设计...................123.1液压系统已知参数..............................................123.2支腿收放执行原件的设计........................................123.2.1支腿收缩缸的设计.........................................123.2.2支腿水平缸的设计.........................................153.2.3变幅缸的设计....
