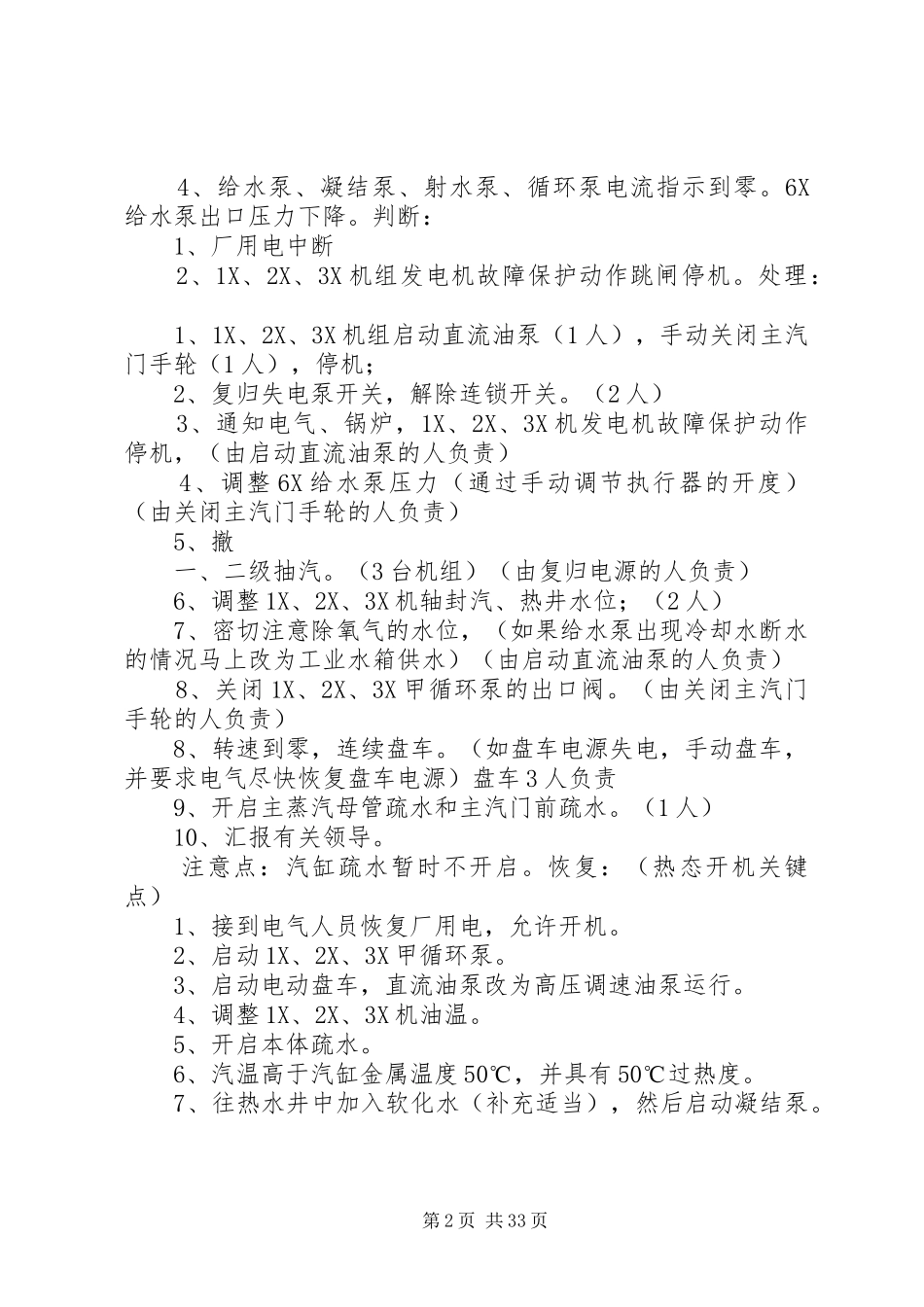

能源动力厂余热发电二期反事故演习方案2一、演习组织演习内容：全厂厂用电中断演习总指挥：演习现场指挥：演戏监护人员：演习人员：元立能源动力厂余热发电汽轮机二工段机、电、锅炉、变电所运行人员二、演习注意事项1、演习现象除演习参加有关人员外、其他无关人员一律不得入内。2、参加演习人员在演习时，根据现场演习指示，对于dcs、现场设备、阀门等按演习内容需要检查、操作的设备，以口头描述、动作示范为主，不准任意改变设备运行现状。3、演习时发生生产事故，由现场指挥指挥演习退出演习，由运行当班人员按规定进行事故处理。运行方式1、电气运行方式电厂侧。1X、2X、3X发电机，10kvⅠ、Ⅱ、Ⅲ段母线，10kvii、iii段母分开关运行。10kvi、ii段母分开关，10kvi、iii段母分开关热备用。10kvⅠ、Ⅱ、Ⅲ、Ⅳ联络线运行。2、热机运行方式：汽机：1X、2X、3X机运行凝结水泵：1X甲、2X甲、3X甲凝结水泵运行，1X乙、2X乙、3X乙凝结泵备用；射水泵：1X甲、2X甲、3X甲射水泵运行，1X乙、2X乙、3X乙射水泵备用；给水泵：1X、3X、6X给水泵运行；2X、4X、5X给水泵备用。循环水泵：1X甲、2X甲、3X甲循环水泵运行。二、事故征象、处理汽机主要征象及处理1、所有照明全部熄灭，瞬间直流事故照明自投。2、1X、2X、3X机自动主汽门关闭，转速上升后下降，真空下降，油温升高。3、1X、2X、3X机ets保护显示：发电机故障保护停机（停机首出）；第1页共33页4、给水泵、凝结泵、射水泵、循环泵电流指示到零。6X给水泵出口压力下降。判断：1、厂用电中断2、1X、2X、3X机组发电机故障保护动作跳闸停机。处理：1、1X、2X、3X机组启动直流油泵（1人），手动关闭主汽门手轮（1人），停机；2、复归失电泵开关，解除连锁开关。（2人）3、通知电气、锅炉，1X、2X、3X机发电机故障保护动作停机，（由启动直流油泵的人负责）4、调整6X给水泵压力（通过手动调节执行器的开度）（由关闭主汽门手轮的人负责）5、撤一、二级抽汽。（3台机组）（由复归电源的人负责）6、调整1X、2X、3X机轴封汽、热井水位；（2人）7、密切注意除氧气的水位，（如果给水泵出现冷却水断水的情况马上改为工业水箱供水）（由启动直流油泵的人负责）8、关闭1X、2X、3X甲循环泵的出口阀。（由关闭主汽门手轮的人负责）8、转速到零，连续盘车。（如盘车电源失电，手动盘车，并要求电气尽快恢复盘车电源）盘车3人负责9、开启主蒸汽母管疏水和主汽门前疏水。（1人）10、汇报有关领导。注意点：汽缸疏水暂时不开启。恢复：（热态开机关键点）1、接到电气人员恢复厂用电，允许开机。2、启动1X、2X、3X甲循环泵。3、启动电动盘车，直流油泵改为高压调速油泵运行。4、调整1X、2X、3X机油温。5、开启本体疏水。6、汽温高于汽缸金属温度50℃，并具有50℃过热度。7、往热水井中加入软化水（补充适当），然后启动凝结泵。第2页共33页8、先送轴封汽，后抽真空；投均压箱，轴加然后再投入射水泵。（投射水泵之前关闭本体疏水）9、将危急保安器挂闸，开启启动阀，自动主汽门关闭，调节汽门全开。10、同步器应在下限位置，盘车装置运行正常。11、投入各项保护。12、通知电气人员3000转，可以并网。同时通知锅炉。13、平均每2分钟带1mw负荷。14、3000kw时，起用三级抽汽。4000kw投用二抽。根据锅炉小汽包的恢复情况投运高加。一抽压力达到0.03mpa时，切换均压箱用汽为一级抽汽。注意。冲转、升速无振动、异音，快速并网带负荷，起始暖机负荷点以汽缸金属温不冷却为基准。电气主要征象、处理1、10kvi、ii、iii段母线的ia、p、q均为零，10kvi、ii、iii段母线的所有开关指示变绿色；2、380v厂用i、ii、iii段电压指示为零。3、10kvi、ii、iii段所有运行设备都低电压保护动作，跳闸。3、1X、2X、3X发电机低频保护动作跳闸。判断；1、10kvi、ii、iii段母线失电。2、变电所出现故障。处理。1、通知汽机、锅炉10kvi、ii、iii段母线、380v厂用i、ii、iii段母线失电，失电设备未接到通知前，静止启动操作；2、现场检查10kvi、ii、iii段母线所有开关均在断开位置。3、联系变电所要求其尽快送电。4、待变电所通知从联络线iii、Ⅳ送电后，合上10kvi、ii母分开关（无压...
