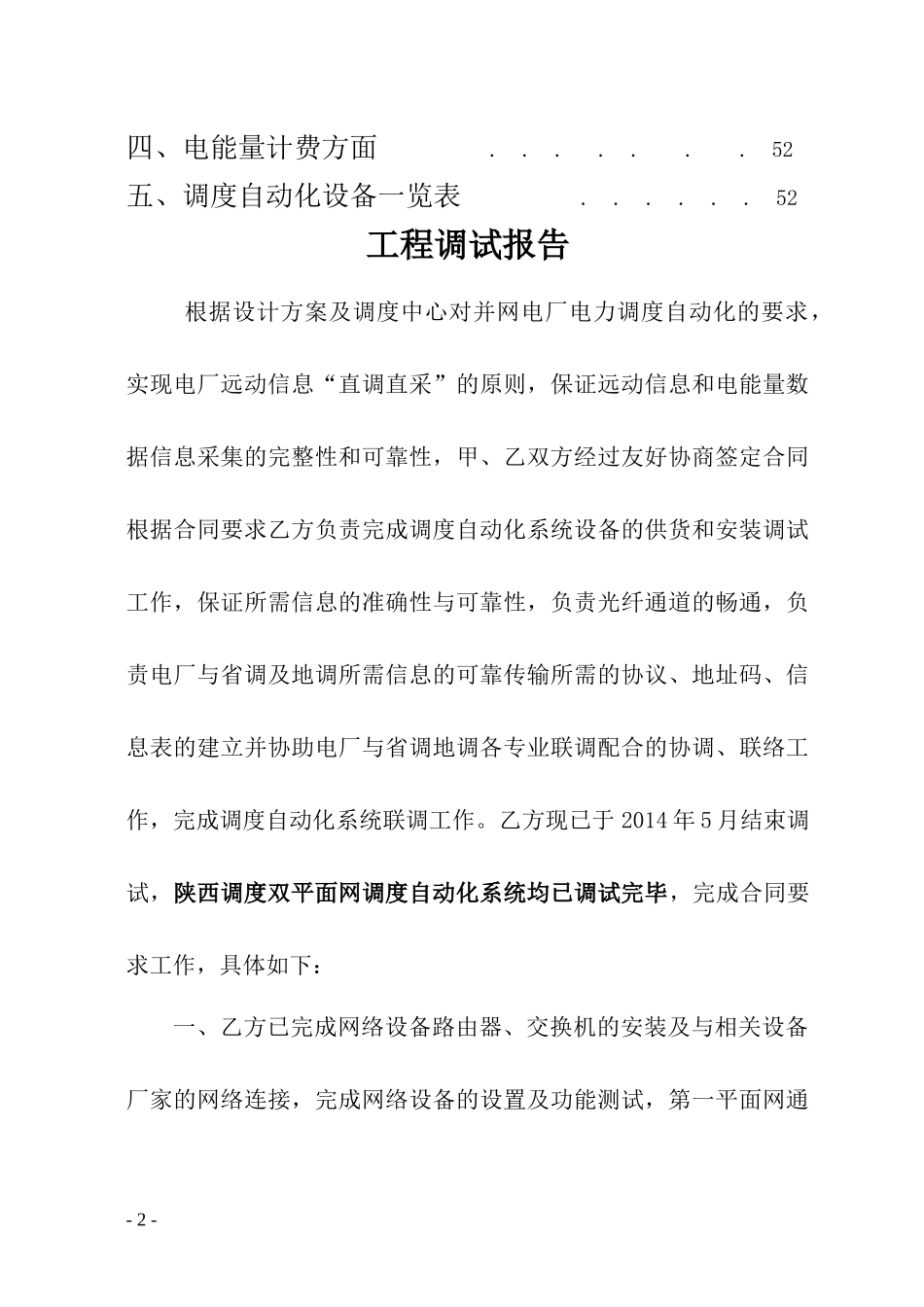

榆林汇能清洁能源电厂调度自动化系统工程调试报告甲方：神木县汇能化工有限公司乙方：陕西扬子电力有限公司2014年5月目录工程调试报告...........3一、数据网络方面...........5一）、网络连接方案及地址分配图......5二）、5040路由器与3600交换机使用说明与配置文档......9二、纵向加密认证网关........301、一平面纵向加密网关I区配置........302、一平面纵向加密网关II区配置........343、二平面I区加密配置........404、二平面I区加密配置........44三、远动RTU方面.........48一）、实时数据采集测试........48二）、数据转发测试........50-1-四、电能量计费方面.......52五、调度自动化设备一览表......52工程调试报告根据设计方案及调度中心对并网电厂电力调度自动化的要求，实现电厂远动信息“直调直采”的原则，保证远动信息和电能量数据信息采集的完整性和可靠性，甲、乙双方经过友好协商签定合同根据合同要求乙方负责完成调度自动化系统设备的供货和安装调试工作，保证所需信息的准确性与可靠性，负责光纤通道的畅通，负责电厂与省调及地调所需信息的可靠传输所需的协议、地址码、信息表的建立并协助电厂与省调地调各专业联调配合的协调、联络工作，完成调度自动化系统联调工作。乙方现已于2014年5月结束调试，陕西调度双平面网调度自动化系统均已调试完毕，完成合同要求工作，具体如下：一、乙方已完成网络设备路由器、交换机的安装及与相关设备厂家的网络连接，完成网络设备的设置及功能测试，第一平面网通-2-过省调榆林汇聚路由器接入陕西省电力数据调度网，第二平面网直接接入榆林地调核心路由器，完成与省调、地调联调。厂站调度自动化设备与网调、省调、地调数据传输正常，达到三级调度要求。二、乙方已完成纵向加密装置南瑞NETKEEPER200的安装及设置。导出证书请求发送省调，导入省调证书，完成与省调联调工作现该设备已能够正常进行数据加密及设备故障时的旁路实验，省调管理系统能监测、管理该设备，达到调度要求。三、乙方完成远动设备安装、线路连接及与省调、地调数据传输所需协议设定，已制订省调、地调所需远动信息表，并按照信息表完成与省调、地调双平面网远动系统的对点调试工作。目前省调104网络方式调试正常，地调104网络方式调试正常，省备调104网络方式调试正常。四、乙方已完成电量采集器的安装及与关口表、交换机的线缆连接，完成了电量采集器的参数设置及设备的本体调试，由调度双平面网接入省调、地调主站，按照电量信息表与省调、地调完成核-3-对每一点信息量工作。达到调度要求。我们此次联调得到了电厂领导的大力支持和各级调度专工、电厂及各相关厂家技术工程师的大力配合下才得以按照预期顺利完成调试工作，在此向各位领导和相关技术工程师表示感谢！陕西扬子电力有限公司2014年5月26日一、数据网络方面：第一平面网采用华为5040路由器和华为3600交换机通过1条2兆光缆与省调榆林落地路由器SR6608接入陕西省电力数据调度网，第二平面网采用华为5040路由器和华为3600交换机通过1条2兆光缆接入榆林地调核心路由器，经过调试，网络运行正常，与省、网、地三级调度数据传输正常，达到三级调度要求。(一)榆林汇能清洁能源网络节点连接方案图-4-榆林汇能清洁能源共有两套接入节点设备，连接说明如下：1.第1节点路由器第1个E1接口连接省调榆林变汇聚；2.第2节点路由器第1个E1接口连接至榆林地调接入网核心SR6608。(二)地址分配2.1第1节点地址分配2.1.1第1节点路由器Loopback0地址：61.2.5.21255.255.255.2552.1.2第1节点路由器互联IP：榆林变汇聚－－榆林变汇聚互联地址汇聚侧：61.3.5.77掩码：255.255.255.252厂站侧：61.3.5.78掩码：255.255.255.2522.1.3第1节点应用系统地址：-5-Ⅰ区地址：路由器以太eth0口接Ⅰ区交换机，其eth0地址：61.100.28.254掩码：255.255.255.192Ⅰ区交换机端口eth1接路由器，vlan地址：61.100.28.253掩码：255.255.255.192远动装置接Ⅰ区交换机1、RTU1地址(交换机端口3)地址：61.100.28.193掩码：255.255.255.192网关：61.100.28.2542、RTU2地址(交换机端口4)备用地址地址：61.100.28.194掩码：255.255.255.192网...
