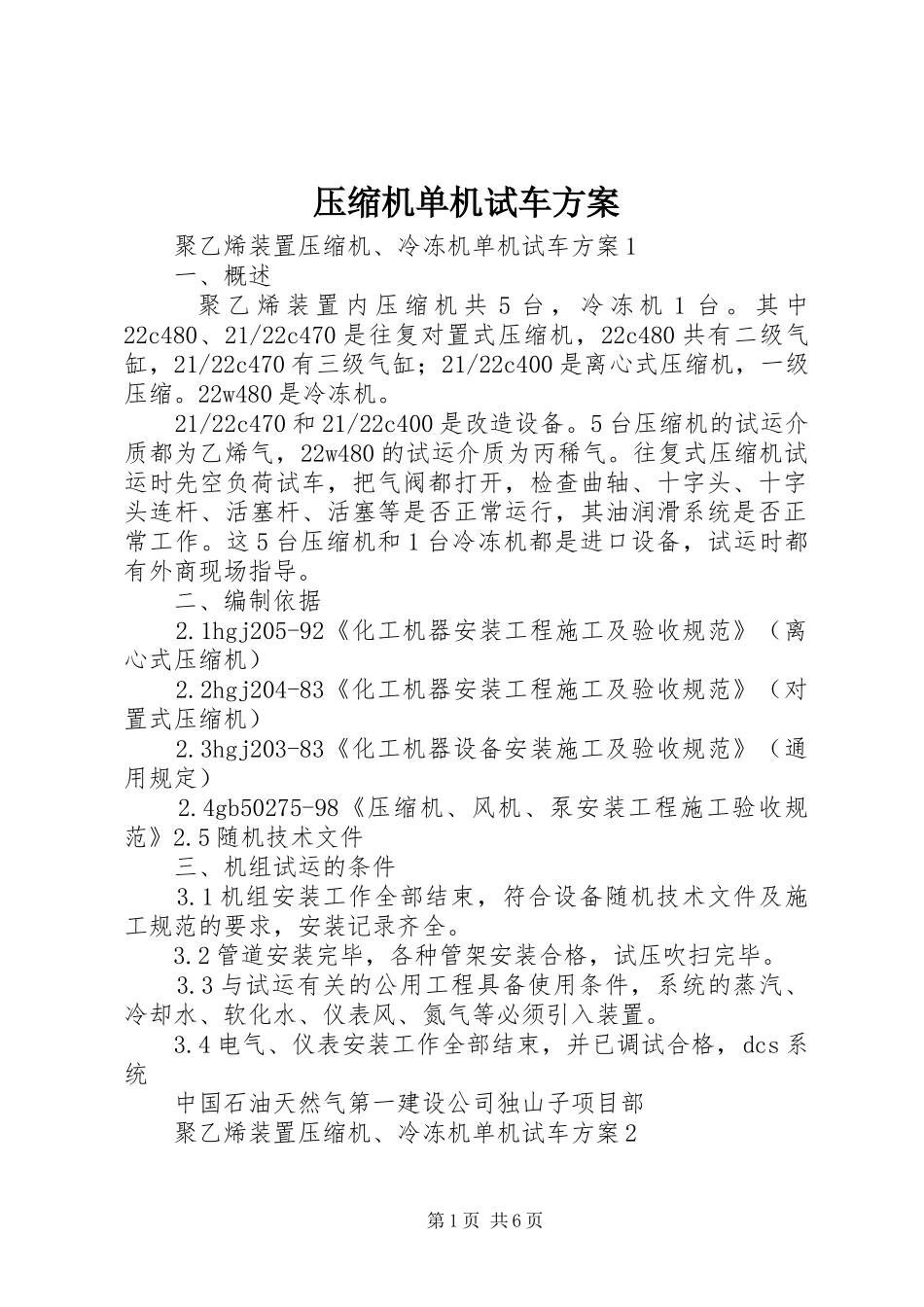

压缩机单机试车方案_第1页
1/6

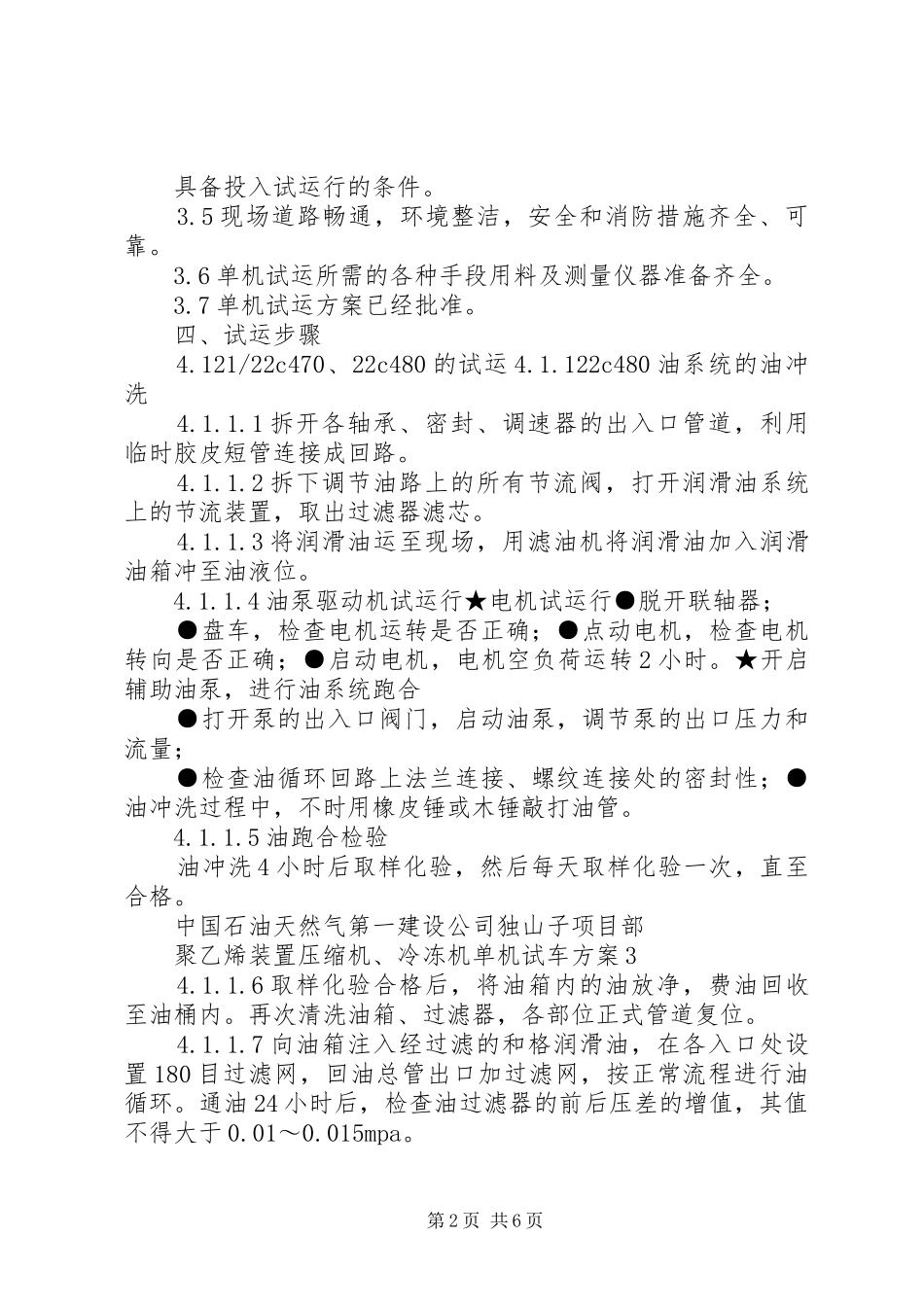

压缩机单机试车方案_第2页
2/6

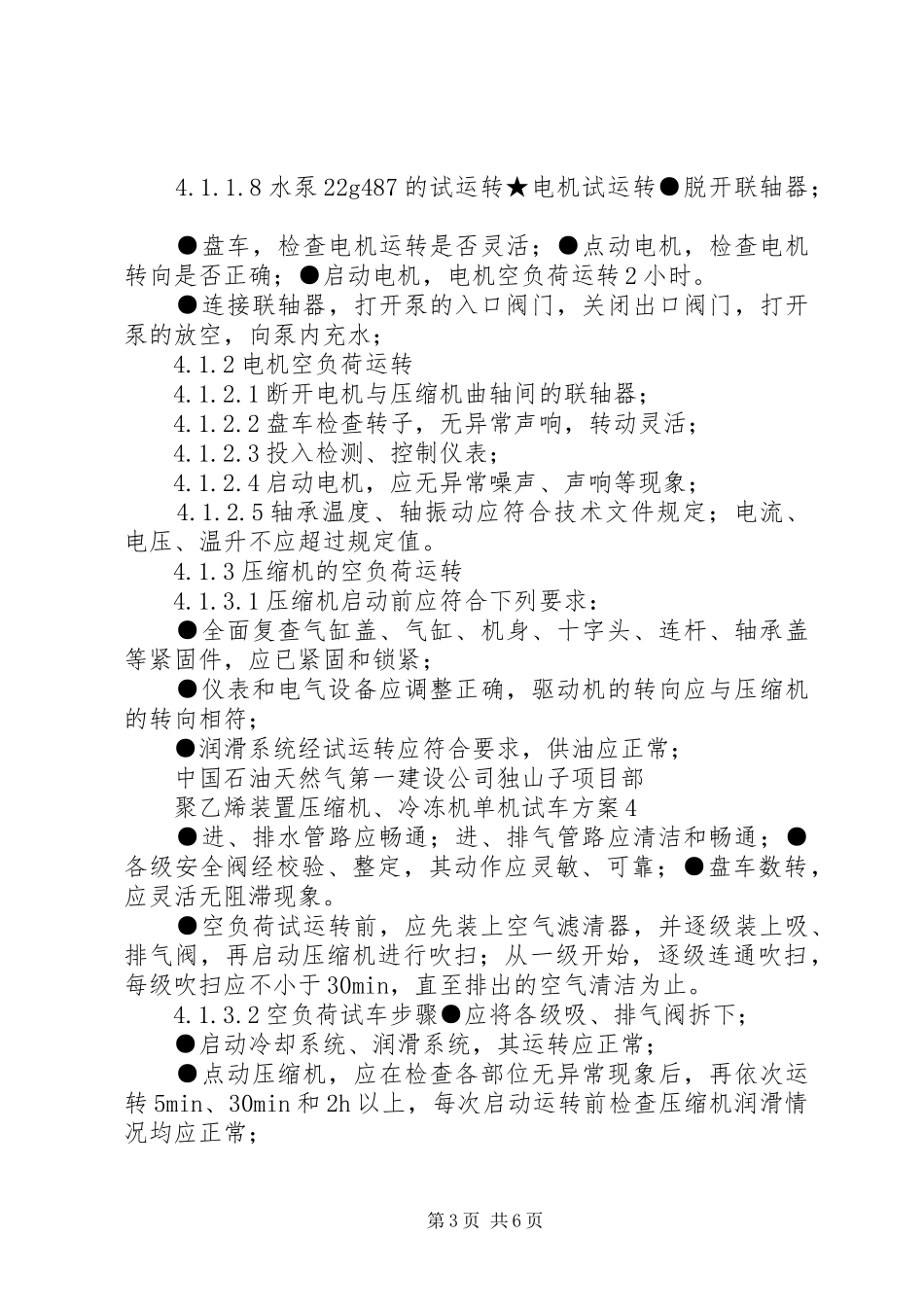

压缩机单机试车方案_第3页
3/6
压缩机单机试车方案聚乙烯装置压缩机、冷冻机单机试车方案1一、概述聚乙烯装置内压缩机共5台,冷冻机1台。其中22c480、21/22c470是往复对置式压缩机,22c480共有二级气缸,21/22c470有三级气缸;21/22c400是离心式压缩机,一级压缩。22w480是冷冻机。21/22c470和21/22c400是改造设备。5台压缩机的试运介质都为乙烯气,22w480的试运介质为丙稀气。往复式压缩机试运时先空负荷试车,把气阀都打开,检查曲轴、十字头、十字头连杆、活塞杆、活塞等是否正常运行,其油润滑系统是否正常工作。这5台压缩机和1台冷冻机都是进口设备,试运时都有外商现场指导。二、编制依据2.1hgj205-92《化工机器安装工程施工及验收规范》(离心式压缩机)2.2hgj204-83《化工机器安装工程施工及验收规范》(对置式压缩机)2.3hgj203-83《化工机器设备安装施工及验收规范》(通用规定)2.4gb50275-98《压缩机、风机、泵安装工程施工验收规范》2.5随机技术文件三、机组试运的条件3.1机组安装工作全部结束,符合设备随机技术文件及施工规范的要求,安装记录齐全。3.2管道安装完毕,各种管架安装合格,试压吹扫完毕。3.3与试运有关的公用工程具备使用条件,系统的蒸汽、冷却水、软化水、仪表风、氮气等必须引入装置。3.4电气、仪表安装工作全部结束,并已调试合格,dcs系统中国石油天然气第一建设公司独山子项目部聚乙烯装置压缩机、冷冻机单机试车方案2第1页共6页具备投入试运行的条件。3.5现场道路畅通,环境整洁,安全和消防措施齐全、可靠。3.6单机试运所需的各种手段用料及测量仪器准备齐全。3.7单机试运方案已经批准。四、试运步骤4.121/22c470、22c480的试运4.1.122c480油系统的油冲洗4.1.1.1拆开各轴承、密封、调速器的出入口管道,利用临时胶皮短管连接成回路。4.1.1.2拆下调节油路上的所有节流阀,打开润滑油系统上的节流装置,取出过滤器滤芯。4.1.1.3将润滑油运至现场,用滤油机将润滑油加入润滑油箱冲至油液位。4.1.1.4油泵驱动机试运行★电机试运行●脱开联轴器;●盘车,检查电机运转是否正确;●点动电机,检查电机转向是否正确;●启动电机,电机空负荷运转2小时。★开启辅助油泵,进行油系统跑合●打开泵的出入口阀门,启动油泵,调节泵的出口压力和流量;●检查油循环回路上法兰连接、螺纹连接处的密封性;●油冲洗过程中,不时用橡皮锤或木锤敲打油管。4.1.1.5油跑合检验油冲洗4小时后取样化验,然后每天取样化验一次,直至合格。中国石油天然气第一建设公司独山子项目部聚乙烯装置压缩机、冷冻机单机试车方案34.1.1.6取样化验合格后,将油箱内的油放净,费油回收至油桶内。再次清洗油箱、过滤器,各部位正式管道复位。4.1.1.7向油箱注入经过滤的和格润滑油,在各入口处设置180目过滤网,回油总管出口加过滤网,按正常流程进行油循环。通油24小时后,检查油过滤器的前后压差的增值,其值不得大于0.01~0.015mpa。第2页共6页4.1.1.8水泵22g487的试运转★电机试运转●脱开联轴器;●盘车,检查电机运转是否灵活;●点动电机,检查电机转向是否正确;●启动电机,电机空负荷运转2小时。●连接联轴器,打开泵的入口阀门,关闭出口阀门,打开泵的放空,向泵内充水;4.1.2电机空负荷运转4.1.2.1断开电机与压缩机曲轴间的联轴器;4.1.2.2盘车检查转子,无异常声响,转动灵活;4.1.2.3投入检测、控制仪表;4.1.2.4启动电机,应无异常噪声、声响等现象;4.1.2.5轴承温度、轴振动应符合技术文件规定;电流、电压、温升不应超过规定值。4.1.3压缩机的空负荷运转4.1.3.1压缩机启动前应符合下列要求:●全面复查气缸盖、气缸、机身、十字头、连杆、轴承盖等紧固件,应已紧固和锁紧;●仪表和电气设备应调整正确,驱动机的转向应与压缩机的转向相符;●润滑系统经试运转应符合要求,供油应正常;中国石油天然气第一建设公司独山子项目部聚乙烯装置压缩机、冷冻机单机试车方案4●进、排水管路应畅通;进、排气管路应清洁和畅通;●各级安全阀经校验、整定,其动作应灵敏、可靠;●盘车数转,应灵活无阻滞现象。●空负荷试运转前,应先装上空气滤清器,并逐级装上吸、排气阀,再启动压缩机进行吹扫;从一级...
