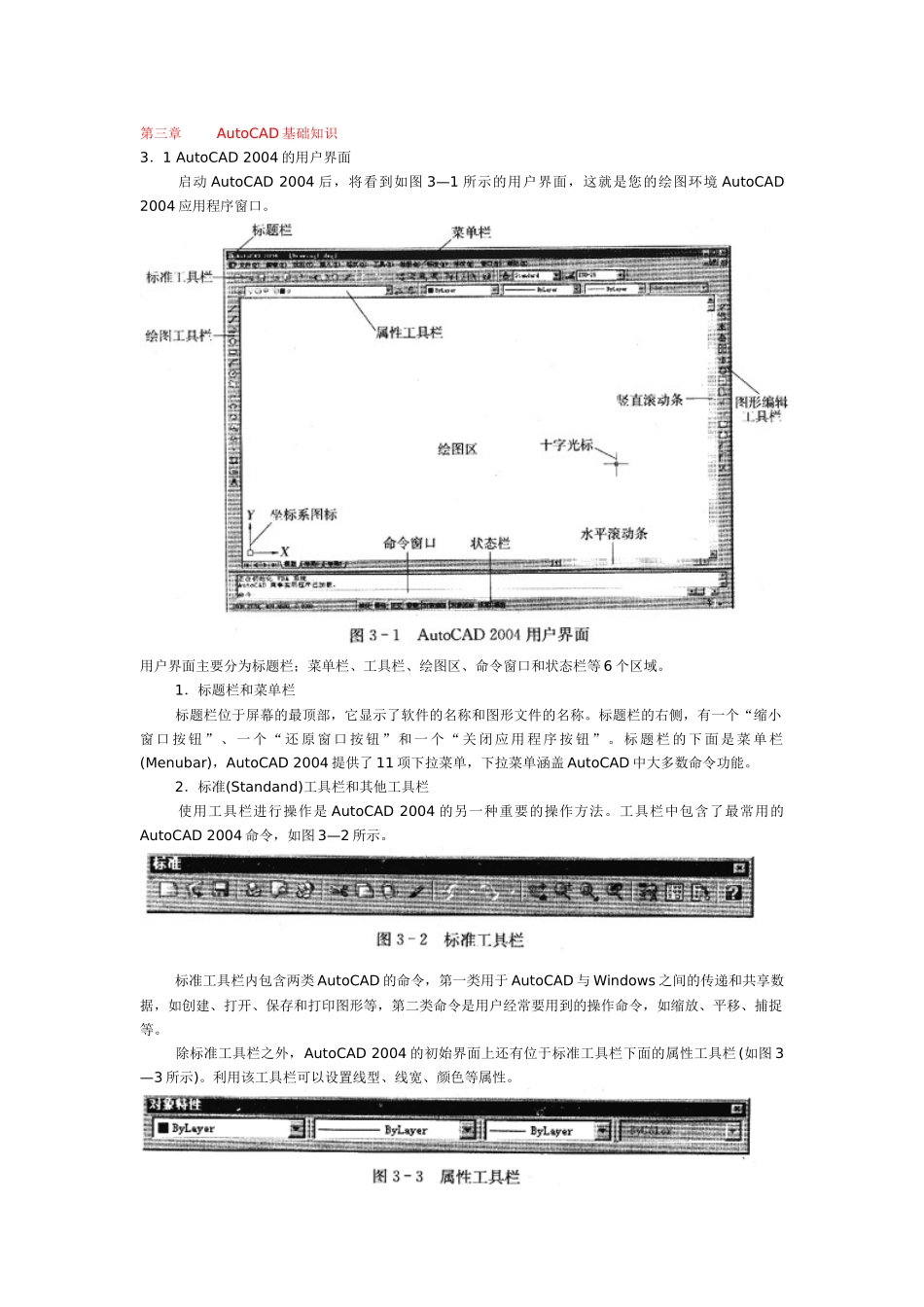

第三章AutoCAD基础知识3．1AutoCAD2004的用户界面启动AutoCAD2004后，将看到如图3—1所示的用户界面，这就是您的绘图环境AutoCAD2004应用程序窗口。用户界面主要分为标题栏；菜单栏、工具栏、绘图区、命令窗口和状态栏等6个区域。1．标题栏和菜单栏标题栏位于屏幕的最顶部，它显示了软件的名称和图形文件的名称。标题栏的右侧，有一个“缩小窗口按钮”、一个“还原窗口按钮”和一个“关闭应用程序按钮”。标题栏的下面是菜单栏(Menubar)，AutoCAD2004提供了11项下拉菜单，下拉菜单涵盖AutoCAD中大多数命令功能。2．标准(Standand)工具栏和其他工具栏使用工具栏进行操作是AutoCAD2004的另一种重要的操作方法。工具栏中包含了最常用的AutoCAD2004命令，如图3—2所示。标准工具栏内包含两类AutoCAD的命令，第一类用于AutoCAD与Windows之间的传递和共享数据，如创建、打开、保存和打印图形等，第二类命令是用户经常要用到的操作命令，如缩放、平移、捕捉等。除标准工具栏之外，AutoCAD2004的初始界面上还有位于标准工具栏下面的属性工具栏(如图3—3所示)。利用该工具栏可以设置线型、线宽、颜色等属性。在AutoCAD2004初始界面的左右两侧分别是绘图工具栏和图形编辑工具栏，利用这两个工具栏可以绘制和编辑图形(如图3—4所示)。3．绘图区绘图区也称视图窗口，它是用户绘图的工作区域。绘图区的右边和下边分别是两个滚动条，可使窗口上下或左右移动，便于观看绘图区中的图形。第四章二维图形的绘制与编辑4．1基本图形的绘制任何一幅图形都是由一些最基本的元素组成，如点、圆、直线、多边形、椭圆、多段线和图案填充等。因此只要熟练掌握各种基本图形的绘制方法，就可以轻松有效地绘制出各种各样复杂的图形。4．1．1绘制直线1．绘制直线段在AutoCAD中绘制直线段是最常见、最简单的操作。绘制直线段的命令是Line，执行一次Line命令画一条线段，也可以连续画多条线段，但每一条线段都彼此相互独立。直线段是由起点和终点来确定的。用户可以通过鼠标或键盘来确定其起点或终点坐标。用户可以采用下列3种方法之一来启动直线命令。●在绘图工具栏上，选择直线工具按钮●命令行：Line或L●下拉菜单：[绘图]｜[直线]操作步骤如下：命令：Line(或L)LINE指定第一点：(利用光标在绘图窗口中指定线段的起始点位置)指定下一点或[放弃(U)]：(指定线段的另一端点位置[放弃])指定下一点或[放弃(U)]：(按Enter键或按Esc键退出画直线状态)指定下一点或[闭合(C)／放弃(U)]：提示①结束画线操作，也可在下次出现“指定下一点或[放弃(U)]：”时单击鼠标右键，在出现的光标菜单中选择“确定”，即可结束画线操作。若还想画多条线段，可在“指定下一点或[闭合(C)／放弃(U)]：”提示下继续输入端点。如果想使所画图形为一个闭和折线形，可键入Close或C。②在直线绘制过程中，有时可能出现错误，需要删除这些线段并重新绘制。这时不必退出Line命令，可在“指定下一点或[闭合(C)／放弃(U)]：”提示下键入Undo或U，可取消上次确定的端点或起点。③输入线段起点和终点有两种方法，一种是在命令中使用键盘输入坐标值，另一种是用光标在屏幕上直接点取。在使用AutoCAD作图中，几乎所有点的输入都可采用这两种方式。例4．1用Line命令绘制六边形在绘图工具栏上单击直线工具按钮启动Line命令，然后执行如下操作。①LINE指定第一点：(在绘图区用光标确定一点A)②指定下一点或[放弃(U)]：@10，0(输入下一点B)③指定下一点或[放弃(U)]：@5，-5(输入下一点C)④指定下一点或[闭合(C)／放弃(U)l@-5，-5(输入下一点D)⑤指定下一点或[闭合(C)／放弃(U)：@-10，0(输人下一点E)⑥指定下一点或[闭合(C)／放弃(U)：@-5，5(输入下一点F)⑦指定下一点或[闭合(C)／放弃(U)]：c(使其与A点闭和)此时，在绘图区将看到如图4—l所示的六边形。2．绘制射线射线是指从发射点开始的无限长的直线。绘制射线的命令是Ray。使用该命令可以绘制以指定点为起点，单方向无限延长的直线。一般射线主要用作辅助线。一般可以采用下列方法激活Ray命令。●命令行：Ray●下拉菜单：[绘图]｜[射线]操作步骤：命令：Ray(输入Ray命令后按Enter键或鼠标右键)指定起点...
