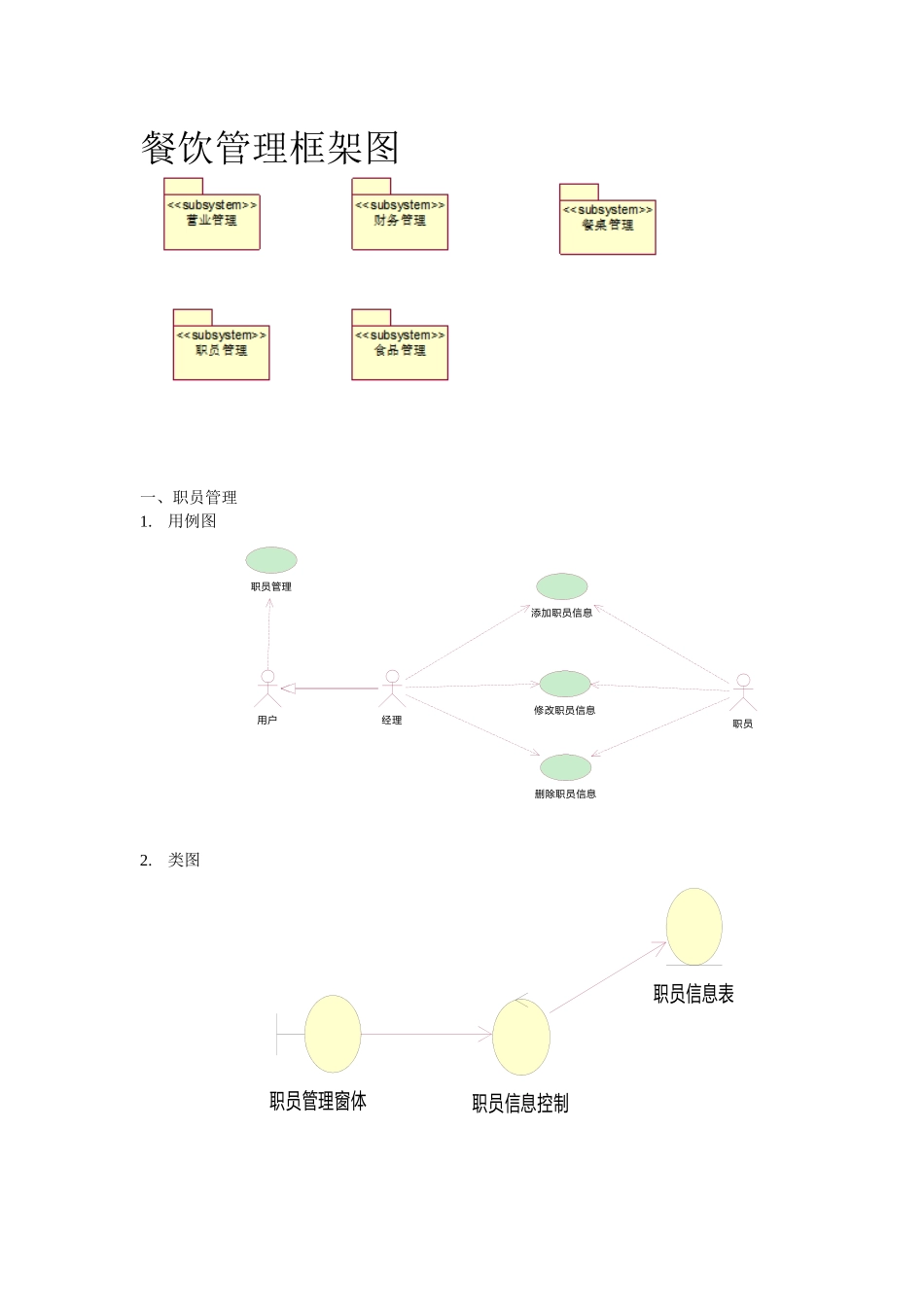

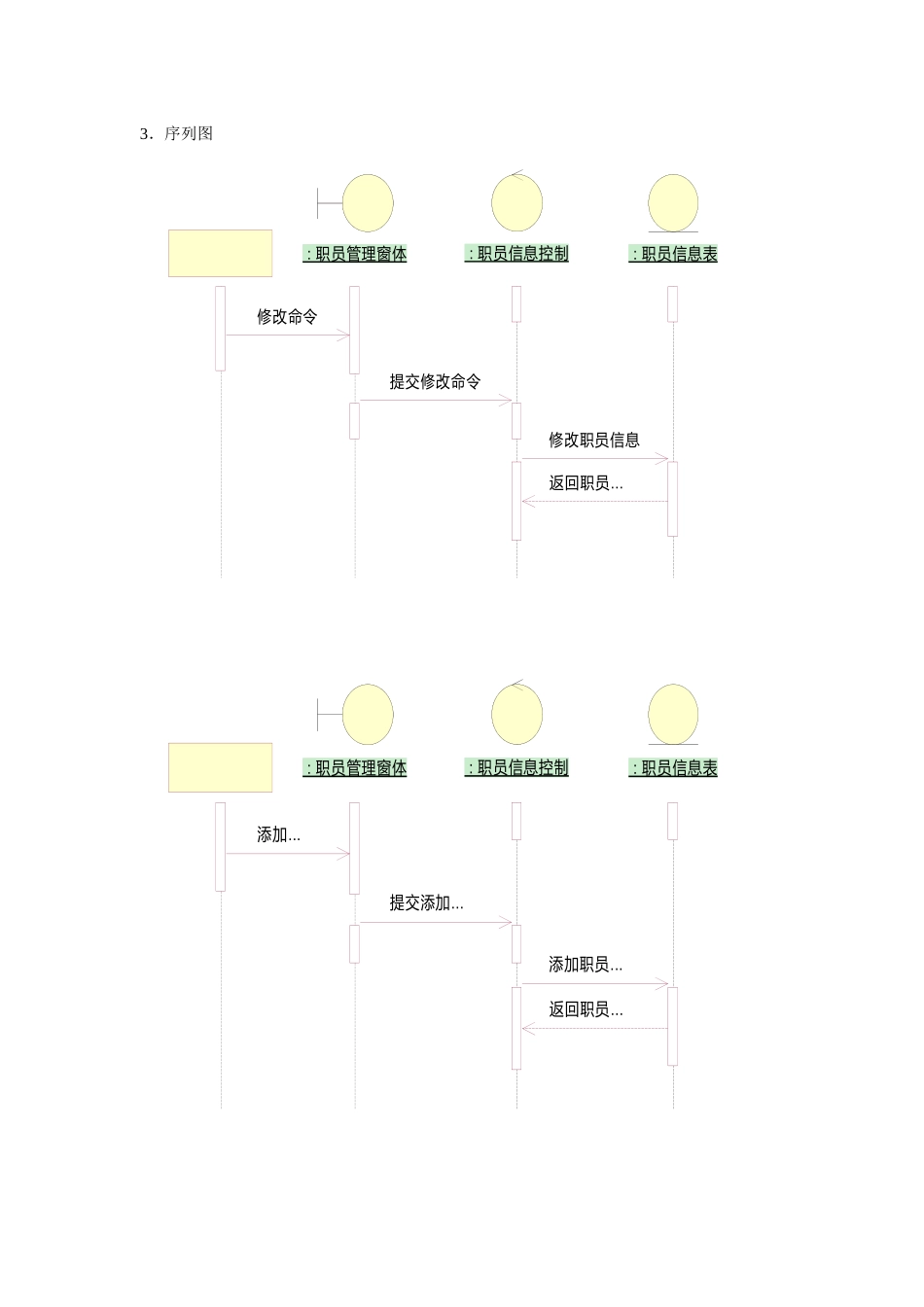

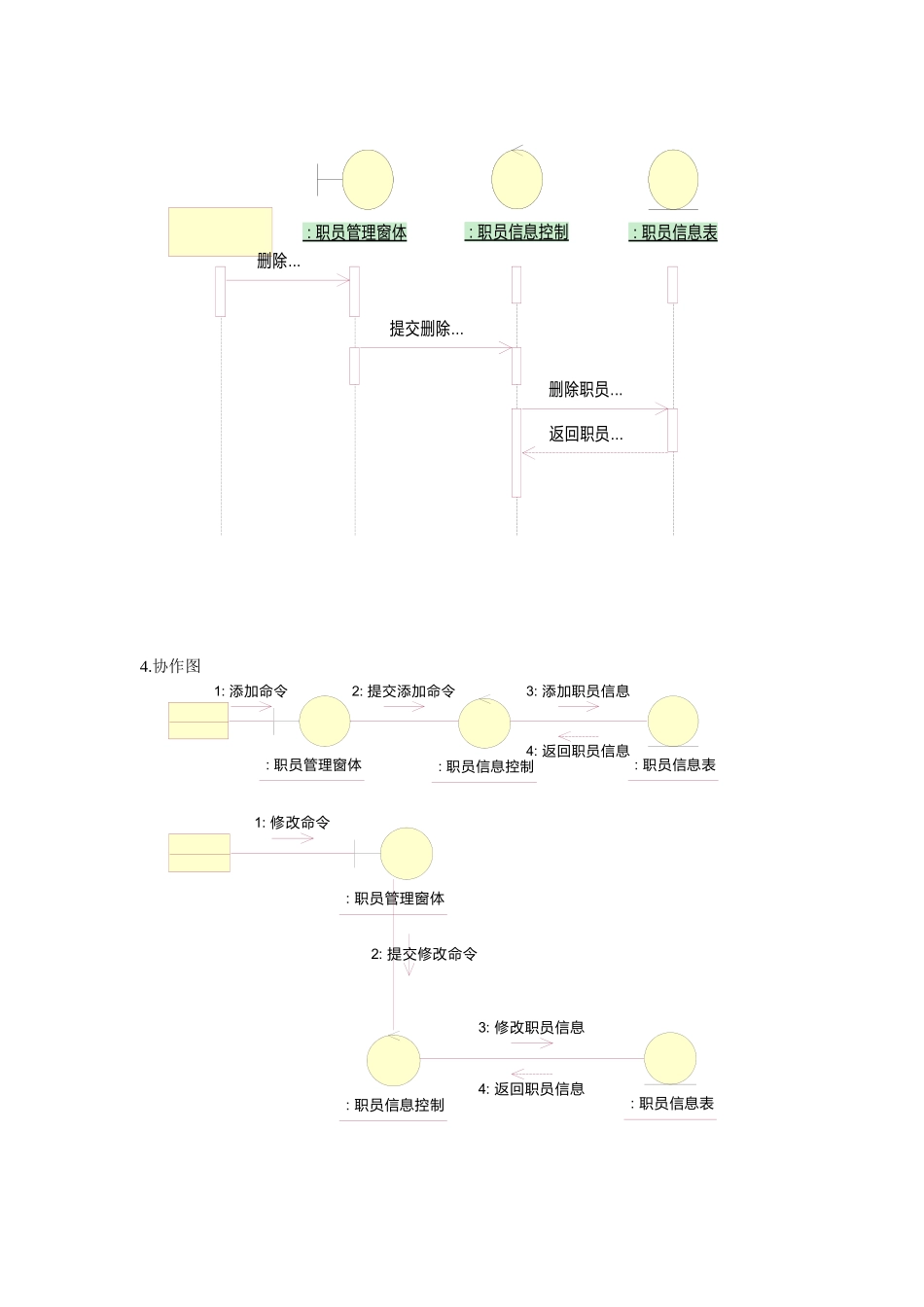

餐饮管理框架图一、职员管理1.用例图2.类图职员添加职员信息修改职员信息删除职员信息职员管理用户经理职员管理窗体职员信息表职员信息控制3.序列图:职员管理窗体:职员管理窗体:职员信息控制:职员信息控制:职员信息表:职员信息表修改命令提交修改命令修改职员信息...返回职员:职员管理窗体:职员管理窗体:职员信息控制:职员信息控制:职员信息表:职员信息表...添加...提交添加...添加职员...返回职员4.协作图:职员管理窗体:职员管理窗体:职员信息控制:职员信息控制:职员信息表:职员信息表...删除...提交删除...删除职员...返回职员:职员管理窗体:职员信息控制:职员信息表1:添加命令2:提交添加命令3:添加职员信息4:返回职员信息:职员管理窗体:职员信息控制:职员信息表1:修改命令2:提交修改命令3:修改职员信息4:返回职员信息5.活动图:职员管理窗体:职员信息控制:职员信息表1:删除命令2:提交删除命令3:删除职员信息4:返回职员信息请求管理职员信息查询职员信息反馈职员信息删除职员信息二、食品管理1.用例图请求管理职员信息查询职员信息反馈职员信息修改职员信息请求管理职员信息查询职员信息反馈职员信息删除职员信息2.类图3.序列图食品管理菜品管理零售品管理添加零售品删除零售品添加菜品删除菜品经理(fromUseCaseView)用户(fromUseCaseView)食品管理窗体菜品信息表零售品信息表视频管理控制4.协作图:经理:经理:食品管理窗体:食品管理窗体:食品管理控制:食品管理控制:菜品信息表:菜品信息表食品管理命令提交管理命令查询或修改菜品信息返回菜品信息:经理:经理:食品管理窗体:食品管理窗体:食品管理控制:食品管理控制:零售品信息表:零售品信息表...食品管理...提交管理查询或修改菜品信息返回零售品信息5.活动图:菜品信息表:经理:食品管理窗体:食品管理控制1:食品管理命令2:提交管理命令3:查询或修改菜品信息4:返回菜品信息:经理:食品管理窗体:食品管理控制:零售品信息表1:食品管理命令2:提交管理命令3:查询或修改菜品信息4:返回零售品信息发出管理零售品命令查询数据库返回零售品信息提交管理命令添加修改删除菜品发出管理零售品命令查询数据库返回零售品信息提交管理命令添加、修改或删除零售品信息
