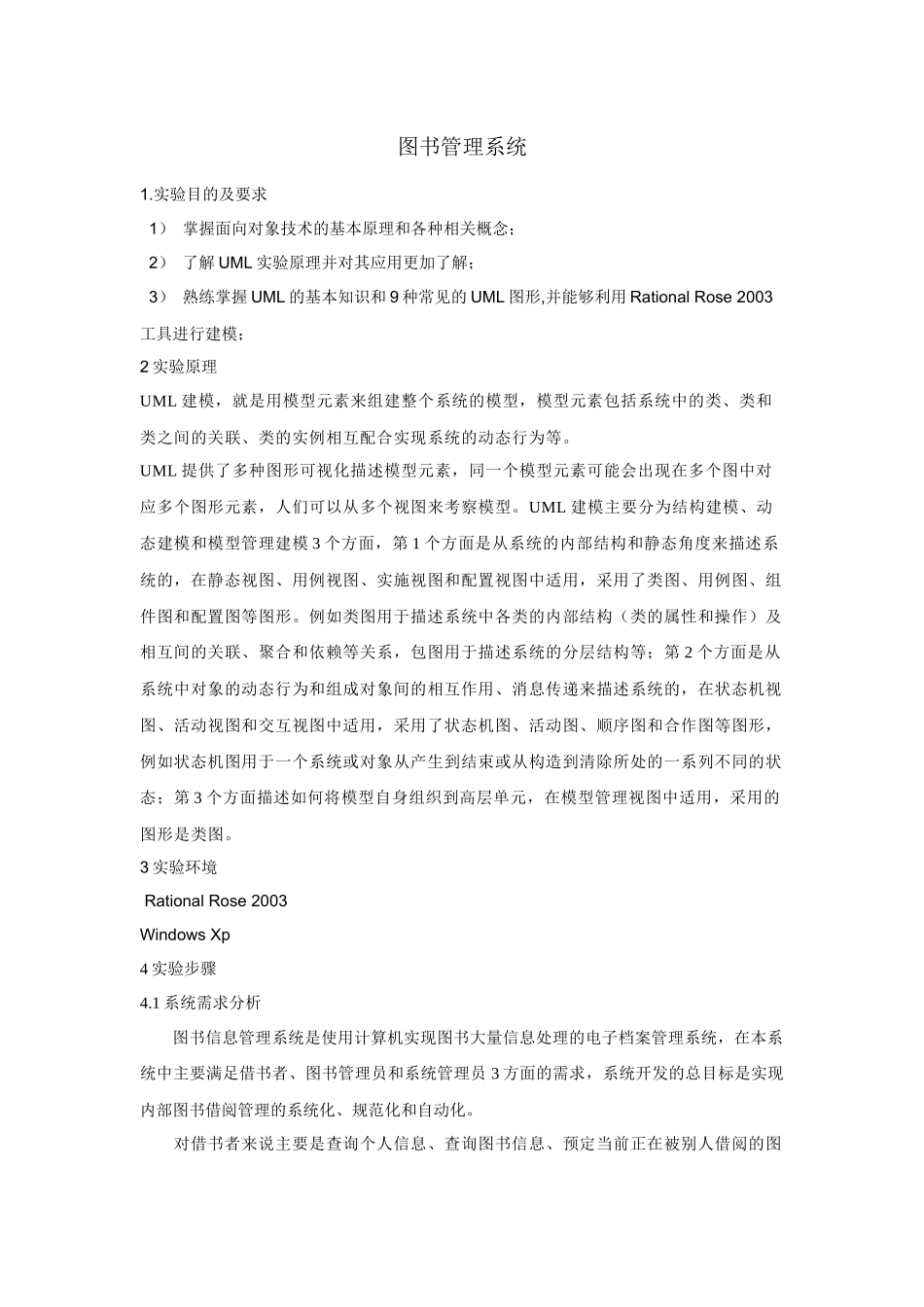

图书管理系统1.实验目的及要求1)掌握面向对象技术的基本原理和各种相关概念;2)了解UML实验原理并对其应用更加了解;3)熟练掌握UML的基本知识和9种常见的UML图形,并能够利用RationalRose2003工具进行建模;2实验原理UML建模,就是用模型元素来组建整个系统的模型,模型元素包括系统中的类、类和类之间的关联、类的实例相互配合实现系统的动态行为等。UML提供了多种图形可视化描述模型元素,同一个模型元素可能会出现在多个图中对应多个图形元素,人们可以从多个视图来考察模型。UML建模主要分为结构建模、动态建模和模型管理建模3个方面,第1个方面是从系统的内部结构和静态角度来描述系统的,在静态视图、用例视图、实施视图和配置视图中适用,采用了类图、用例图、组件图和配置图等图形。例如类图用于描述系统中各类的内部结构(类的属性和操作)及相互间的关联、聚合和依赖等关系,包图用于描述系统的分层结构等;第2个方面是从系统中对象的动态行为和组成对象间的相互作用、消息传递来描述系统的,在状态机视图、活动视图和交互视图中适用,采用了状态机图、活动图、顺序图和合作图等图形,例如状态机图用于一个系统或对象从产生到结束或从构造到清除所处的一系列不同的状态;第3个方面描述如何将模型自身组织到高层单元,在模型管理视图中适用,采用的图形是类图。3实验环境RationalRose2003WindowsXp4实验步骤4.1系统需求分析图书信息管理系统是使用计算机实现图书大量信息处理的电子档案管理系统,在本系统中主要满足借书者、图书管理员和系统管理员3方面的需求,系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。对借书者来说主要是查询个人信息、查询图书信息、预定当前正在被别人借阅的图书、借阅图书和返还图书等;图书管理员是系统的主要使用者,负责借书处理和还书处理,当读者预定的图书借出给定预定者后取消图书预定;系统管理员主要负责系统的维护工作,涉及到读者信息管理,图书信息管理,系统状态维护等。软件需求包括三个层次:业务需求:反映了组织机构或客户对系统高层次的目标要求。用户需求:描述了用户使用产品所能完成的任务。功能需求:说明了软件的功能,用户使用这些功能以完成任务。用户需求包括下列内容:1.这是一个图书馆支持系统;2.图书馆将图书和杂志借给借书者。借书者已经预先注册,图书和杂志也预先注册;3.图书馆负责新书的购买。每一本图书都购进多本书。当旧书超期或破旧不堪时,从图书馆中去掉。4.图书管理员是图书馆的员工。他们的工作就是和读者打交道并在软件系统的支持下工作。5.借阅人可以预定当前没有的图书和杂志。这样,当他所预定的图书和杂志归还回来或购进时,就通知预定人。当预定了某书的借书者借阅了该书后,预定就取消。或者通过显式的取消过程强行取消预定。6.图书馆能够容易地建立、修改和删除标题、借书者、借阅信息和预定信息。7.系统能够运行在所有流行的技术环境中,包括Unix,Windows和Linux,并应有一个良好的人机交互图形用户界面(GUI)。8.系统容易扩展新功能。系统可以不必考虑预定的图书到达后通知预定人的功能。9.如果读者还书超过期限(本科生1个月,研究生2个月,教师3个月),需扣款。系统的功能需求主要包括以下几个方面:(1)读者管理:读者信息的制定、输入、修改、查询,包括种类、性别、借书数量、借书期限、备注等。(2)书籍管理:书籍基本信息制定、输入、修改、查询,包括书籍编号、类别、关键词、备注。(3)借阅管理:包括借书,还书,预订书籍,续借,查询书籍,过期处理和书籍丢失后的处理。(4)系统管理:包括用户权限管理,数据管理和自动借还书机的管理系统主要包括以下几个模块:1)基本数据维护模块基本数据维护模块包括的主要功能有:添加借阅者账户、修改更新借阅者账户信息、添加书目、修改和更新书目信息、添加书籍、删除书籍2)基本业务模块基本业务模块包含的功能:借书、还书、书籍预留、取消书籍预定3)数据库模块数据库模块的功能:借阅信息管理、书籍信息管理、账户信息管理、书籍预留信息管理4)信息查询模块信息查询模块主要是查询数据库中的相关信息:查询书...
