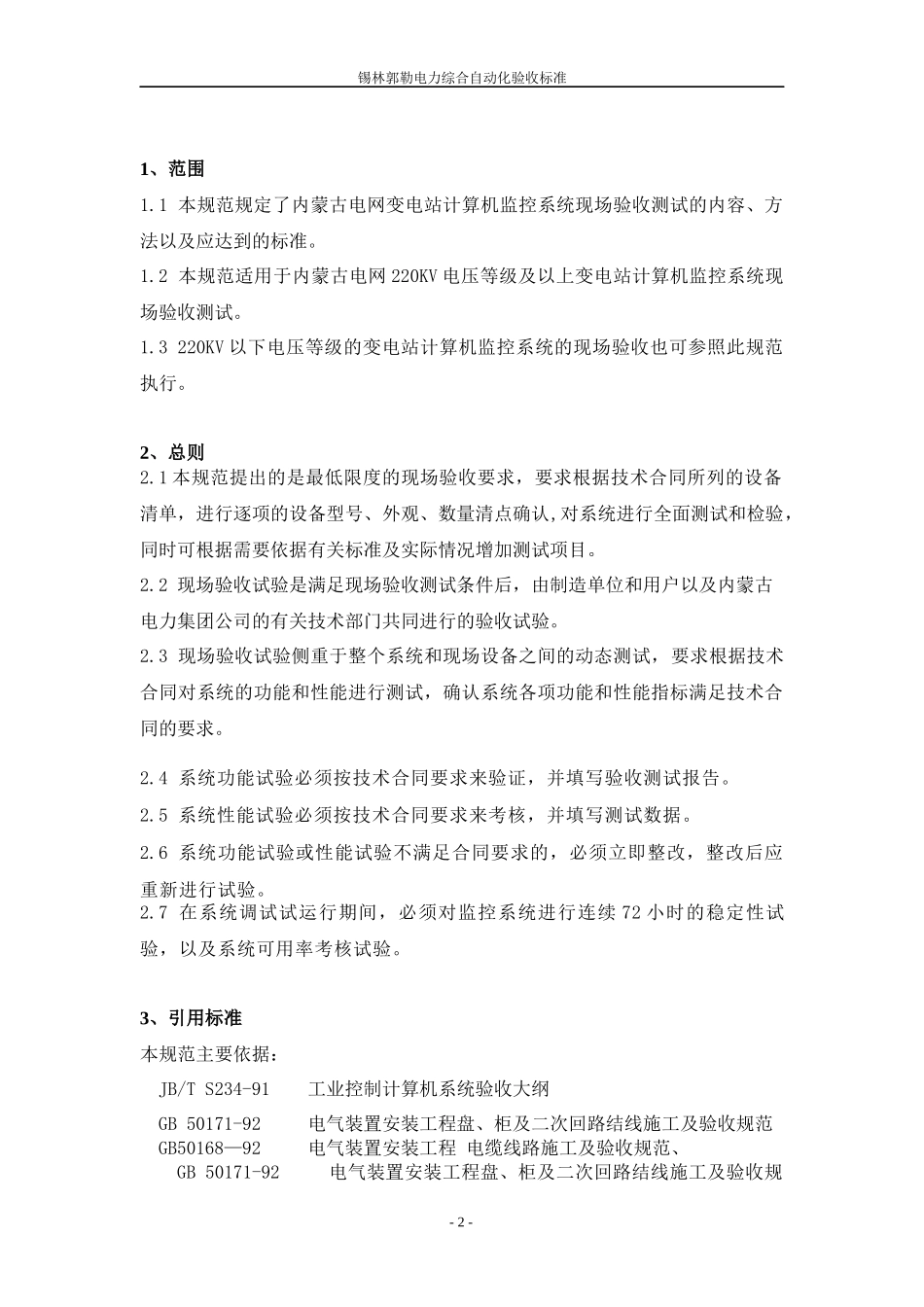

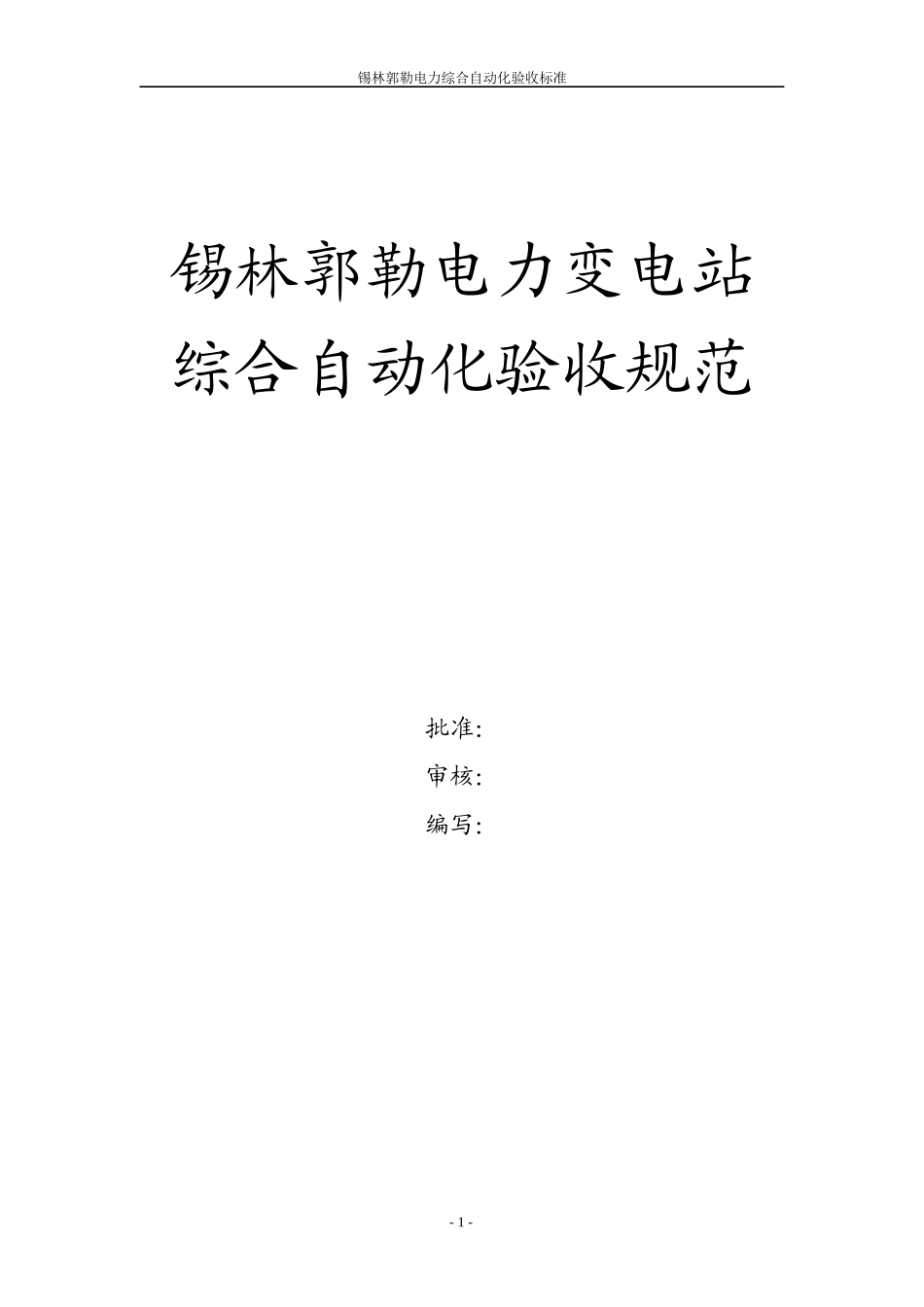

锡林郭勒电力综合自动化验收标准锡林郭勒电力变电站综合自动化验收规范批准：审核：编写：-1-锡林郭勒电力综合自动化验收标准1、范围1.1本规范规定了内蒙古电网变电站计算机监控系统现场验收测试的内容、方法以及应达到的标准。1.2本规范适用于内蒙古电网220KV电压等级及以上变电站计算机监控系统现场验收测试。1.3220KV以下电压等级的变电站计算机监控系统的现场验收也可参照此规范执行。2、总则2.1本规范提出的是最低限度的现场验收要求，要求根据技术合同所列的设备清单，进行逐项的设备型号、外观、数量清点确认,对系统进行全面测试和检验，同时可根据需要依据有关标准及实际情况增加测试项目。2.2现场验收试验是满足现场验收测试条件后，由制造单位和用户以及内蒙古电力集团公司的有关技术部门共同进行的验收试验。2.3现场验收试验侧重于整个系统和现场设备之间的动态测试，要求根据技术合同对系统的功能和性能进行测试，确认系统各项功能和性能指标满足技术合同的要求。2.4系统功能试验必须按技术合同要求来验证，并填写验收测试报告。2.5系统性能试验必须按技术合同要求来考核，并填写测试数据。2.6系统功能试验或性能试验不满足合同要求的，必须立即整改，整改后应重新进行试验。2.7在系统调试试运行期间，必须对监控系统进行连续72小时的稳定性试验，以及系统可用率考核试验。3、引用标准本规范主要依据：JB/TS234-91工业控制计算机系统验收大纲GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50168—92电气装置安装工程电缆线路施工及验收规范、GB50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规-2-锡林郭勒电力综合自动化验收标准范GB50168—92电气装置安装工程电缆线路施工及验收规范DL/T1961一2005电网调度规范用语等规范及标准并结合锡林郭勒电网具体情况而制定。4、术语和定义4.1变电站综合自动化监控系统5、测试条件5.1接入变电站计算机监控系统的全部现场设备均按有关标准进行安装、调试、试运行，并按有关标准要求验收合格。5.2变电站计算机监控系统的硬件（包括屏柜）和软件按照制造厂的说明书和有关标准完成安装和调试，系统全部设备投入运行。5.3变电站计算机监控系统的设计、安装、调试及其他资料完整、规范。5.4变电站计算机监控系统的供电品质符合制造厂家要求。5.5测试所需的计量仪器具备有效的计量鉴定证书。精确度等级比被检测量装置精确度等级高两个精确度级别。并提供详细的清单。5.6对计量仪器应严格遵照使用说明中的要。和试验端子之间的连接导线应有良好的绝缘，中间不允许有接头，并应有明显的标志。5.7计算机监控系统的接地要求满足制造厂家的技术要求和相关标准的规定。6、工程图纸及设备检查：6.1、配线图、端子排图与原理图保持一致；变更通知单内容符合要求、符合设计规范要求。6.2、装箱单、入库图纸完整，并保持整洁。6.3、系统说明、维护手册、操作指导等资料齐全。6.4、硬件设备的外观符合要求，无损坏；安装工艺、名牌标示符合规程要求。6.5、应配备必需的备品备件（包括各类易损件及软件备份等）。7、性能测试7.1网络负荷率：采用网络测试设备连续监视通讯网络10分钟，网络最大负荷率应在20%以下。在此实验基础上模拟保护动作情况，连续10分钟内通讯网络最大负荷率应不超过40%。-3-锡林郭勒电力综合自动化验收标准7.2CPU负荷率：在装置正常运行情况下，观察主机、工程师站、操作员站、远动站、网络交换机的CPU负荷率，在连续的10分钟内，CPU的平均负荷率应不超过30%。在此实验基础上模拟保护动作情况，连续10分钟内CPU的平均负荷率应不超过50%。7.3SOE分辨率：在测控装置上用标准源加入3～5个最小时序相隔1ms的在1～5ms可调的开入信号，改变信号间隔，观察后台报送的SOE报文，应能分辨最小间隔为1ms的开入。7.4GPS对时精度：在不同的测控单元，连接同一开入信号，观察后台的SOE报文，其误差应该小于保证的站间时间分辨率。7.5模拟量采集精度：用标准源加入额定范围内的模拟量，从测控装置的面板查看其显示值，其中电流、电压误差应在±0.2%以内，功率应在±0.5%以内，频率误差应在±0.005Hz范围之内。同...
