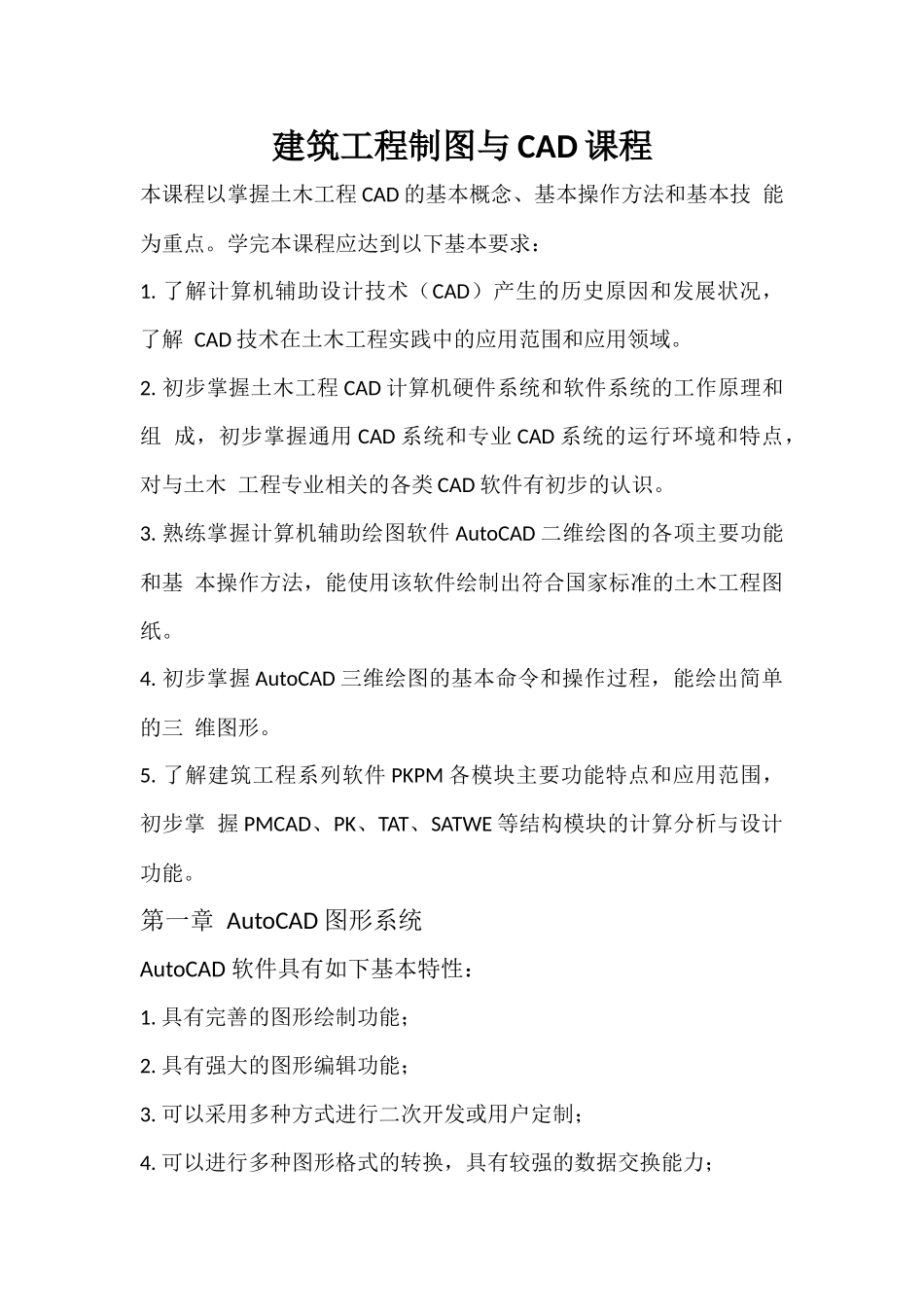

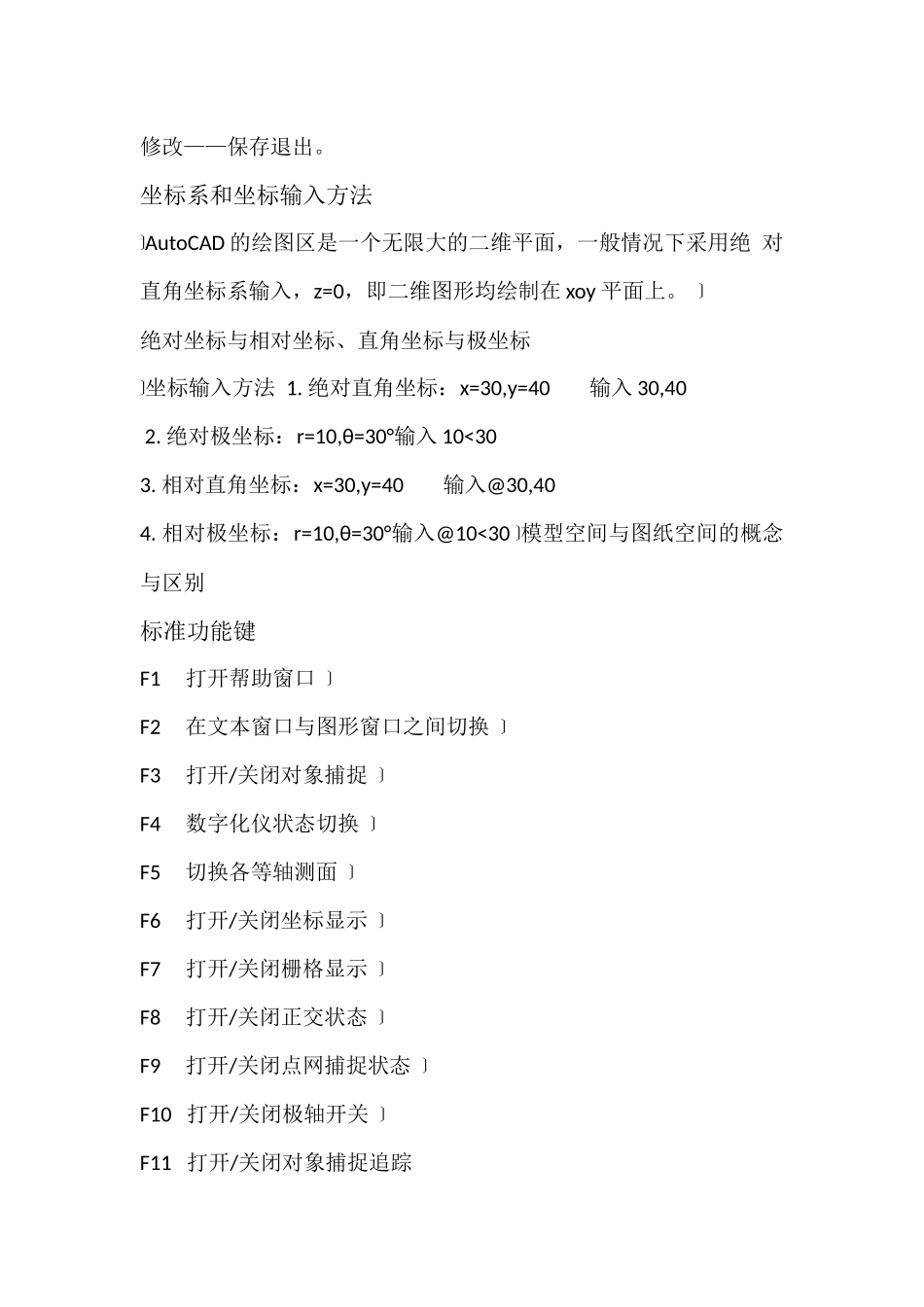

建筑工程制图与CAD课程本课程以掌握土木工程CAD的基本概念、基本操作方法和基本技能为重点。学完本课程应达到以下基本要求：1.了解计算机辅助设计技术（CAD）产生的历史原因和发展状况，了解CAD技术在土木工程实践中的应用范围和应用领域。2.初步掌握土木工程CAD计算机硬件系统和软件系统的工作原理和组成，初步掌握通用CAD系统和专业CAD系统的运行环境和特点，对与土木工程专业相关的各类CAD软件有初步的认识。3.熟练掌握计算机辅助绘图软件AutoCAD二维绘图的各项主要功能和基本操作方法，能使用该软件绘制出符合国家标准的土木工程图纸。4.初步掌握AutoCAD三维绘图的基本命令和操作过程，能绘出简单的三维图形。5.了解建筑工程系列软件PKPM各模块主要功能特点和应用范围，初步掌握PMCAD、PK、TAT、SATWE等结构模块的计算分析与设计功能。第一章AutoCAD图形系统AutoCAD软件具有如下基本特性：1.具有完善的图形绘制功能；2.具有强大的图形编辑功能；3.可以采用多种方式进行二次开发或用户定制；4.可以进行多种图形格式的转换，具有较强的数据交换能力；5.支持多种硬件设备；6.支持多种操作平台；7.具有通用性、易用性，适用于各类用户。AutoCAD2004命令输入的方法‹对于绝大多数的AutoCAD常用命令，可采用以下四种方法进行输入：1.通过键盘在命令行直接输入英文命令（无大小写区别）；2.鼠标单击与该命令对应的工具栏按钮；3.鼠标单击与该命令对应的下拉菜单命令；4.利用屏幕菜单输入（不常用）。一些命令可用快捷键组合的输入方式实现。‹推荐采用的命令输入方法：1.为常用的命令通过键盘输入；2.其他命令结合工具按钮和下拉菜单；‹可通过编辑文件acad.pgp修改命令的简写：下拉菜单“工具”——“自定义”——“编辑自定义文件”——acad.pgp图形文件管理命令与绘图基本过程‹图形文件管理命令：新建文件：NEW打开文件：OPEN关闭文件：CLOSE退出AutoCAD：EXIT、QUIT‹绘制好的图形文件应保存在预先设定的文件夹内，以便于文件管理。应培养良好的工程文件管理习惯。‹绘图的基本过程：新建图形文件——设置环境——绘图——编辑修改——保存退出。坐标系和坐标输入方法‹AutoCAD的绘图区是一个无限大的二维平面，一般情况下采用绝对直角坐标系输入，z=0，即二维图形均绘制在xoy平面上。‹绝对坐标与相对坐标、直角坐标与极坐标‹坐标输入方法1.绝对直角坐标：x=30,y=40输入30,402.绝对极坐标：r=10,θ=30°输入10<303.相对直角坐标：x=30,y=40输入@30,404.相对极坐标：r=10,θ=30°输入@10<30‹模型空间与图纸空间的概念与区别标准功能键F1打开帮助窗口‹F2在文本窗口与图形窗口之间切换‹F3打开/关闭对象捕捉‹F4数字化仪状态切换‹F5切换各等轴测面‹F6打开/关闭坐标显示‹F7打开/关闭栅格显示‹F8打开/关闭正交状态‹F9打开/关闭点网捕捉状态‹F10打开/关闭极轴开关‹F11打开/关闭对象捕捉追踪几个简单命令的学习‹绘制直线段LINE（L）‹绘制矩形RECTANG（REC）‹删除命令ERASE（E）‹视图平移PAN（P）‹视图缩放ZOOM（Z）‹对象捕捉开关打开F3端点捕捉/中点捕捉简单图形的绘制新建图形文件‹如何在输入新建文件命令后开启“创建新图形”对话框：下拉菜单“工具”——“选项”——标签“系统”——“启动：显示启动对话框”‹新建图形文件的三种方法：1.默认设置：英制、公制；2.使用样板文件；3.使用向导：高级设置、快速设置；‹一般可采用默认设置，或自定义样板文件。新建图形文件的三种方法图形单位的设定：下拉菜单：“格式”——“单位...”图形显示范围的设定命令：LIMITS下拉菜单：“格式”——“图形界限”精确制图功能‹AutoCAD2004中的精确制图功能：1.正交功能（F8）2.栅格显示（F7）+捕捉功能（F9）3.极轴追踪功能（F10）4.对象捕捉功能（F3）5.对象追踪功能（F11）‹上述精确制图功能应根据需要配合使用，推荐优先采用对象捕捉功能（F3）+对象追踪功能（F11）。‹精确制图功能的设定方法：下拉菜单“工具”——“草图设置...”精确制图功能的设定命令输入方法‹命令及参数输入方法：1.只有当命令行（窗口）出现“命令：”提示时，方可输入AutoCAD命令，且仅能输...
