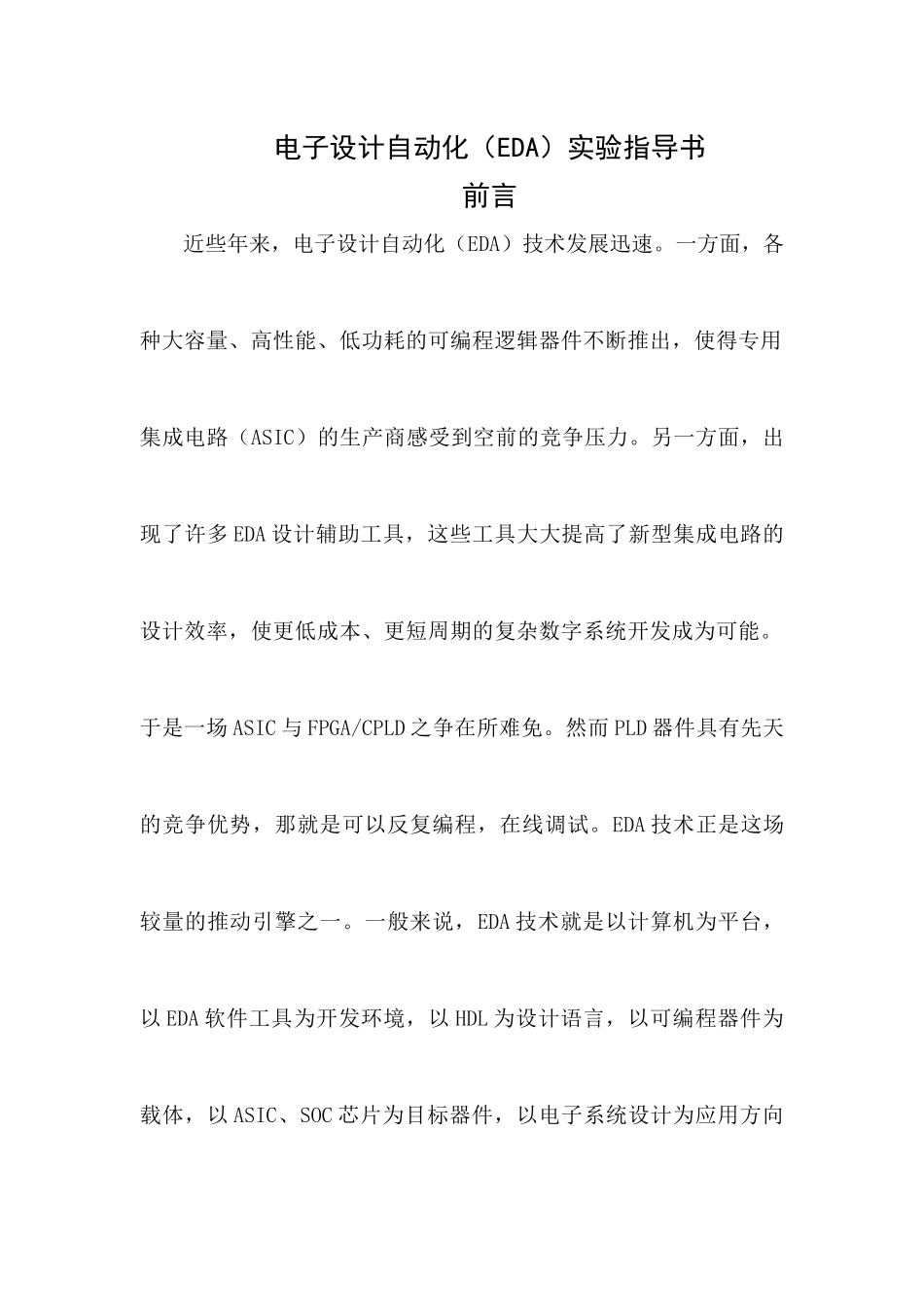

电子设计自动化(EDA)实验指导书前言近些年来,电子设计自动化(EDA)技术发展迅速
一方面,各种大容量、高性能、低功耗的可编程逻辑器件不断推出,使得专用集成电路(ASIC)的生产商感受到空前的竞争压力
另一方面,出现了许多EDA设计辅助工具,这些工具大大提高了新型集成电路的设计效率,使更低成本、更短周期的复杂数字系统开发成为可能
于是一场ASIC与FPGA/CPLD之争在所难免
然而PLD器件具有先天的竞争优势,那就是可以反复编程,在线调试
EDA技术正是这场较量的推动引擎之一

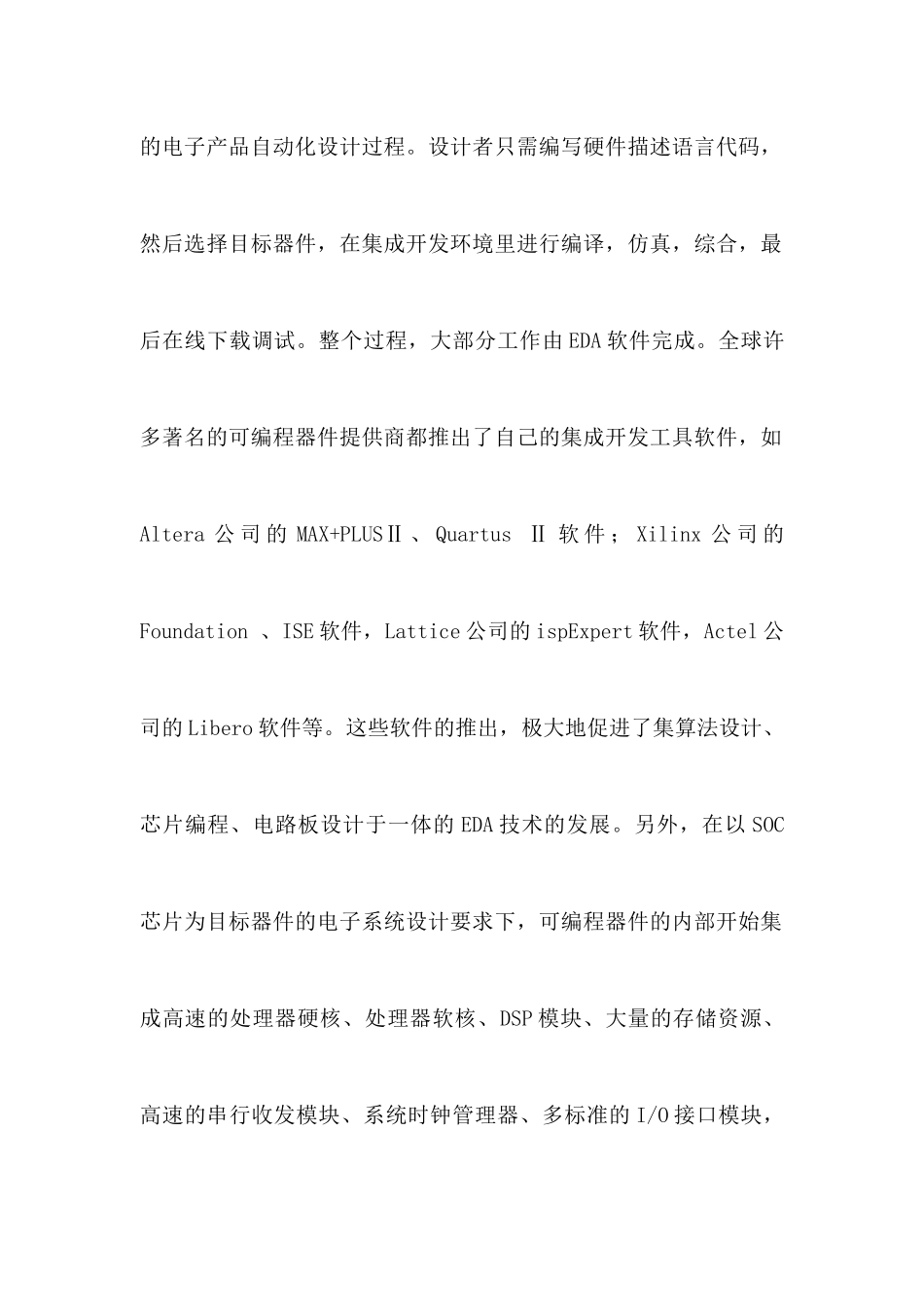

一般来说,EDA技术就是以计算机为平台,以EDA软件工具为开发环境,以HDL为设计语言,以可编程器件为载体,以ASIC、SOC芯片为目标器件,以电子系统设计为应用方向的电子产品自动化设计过程
设计者只需编写硬件描述语言代码,然后选择目标器件,在集成开发环境里进行编译,仿真,综合,最后在线下载调试
整个过程,大部分工作由EDA软件完成
全球许多著名的可编程器件提供商都推出了自己的集成开发工具软件,如Altera公司的MAX+PLUSⅡ、QuartusⅡ软件;Xilinx公司的Foundation、ISE软件,Lattice公司的ispExpert软件,Actel公司的Libero软件等
这些软件的推出,极大地促进了集算法设计、芯片编程、电路板设计于一体的EDA技术的发展

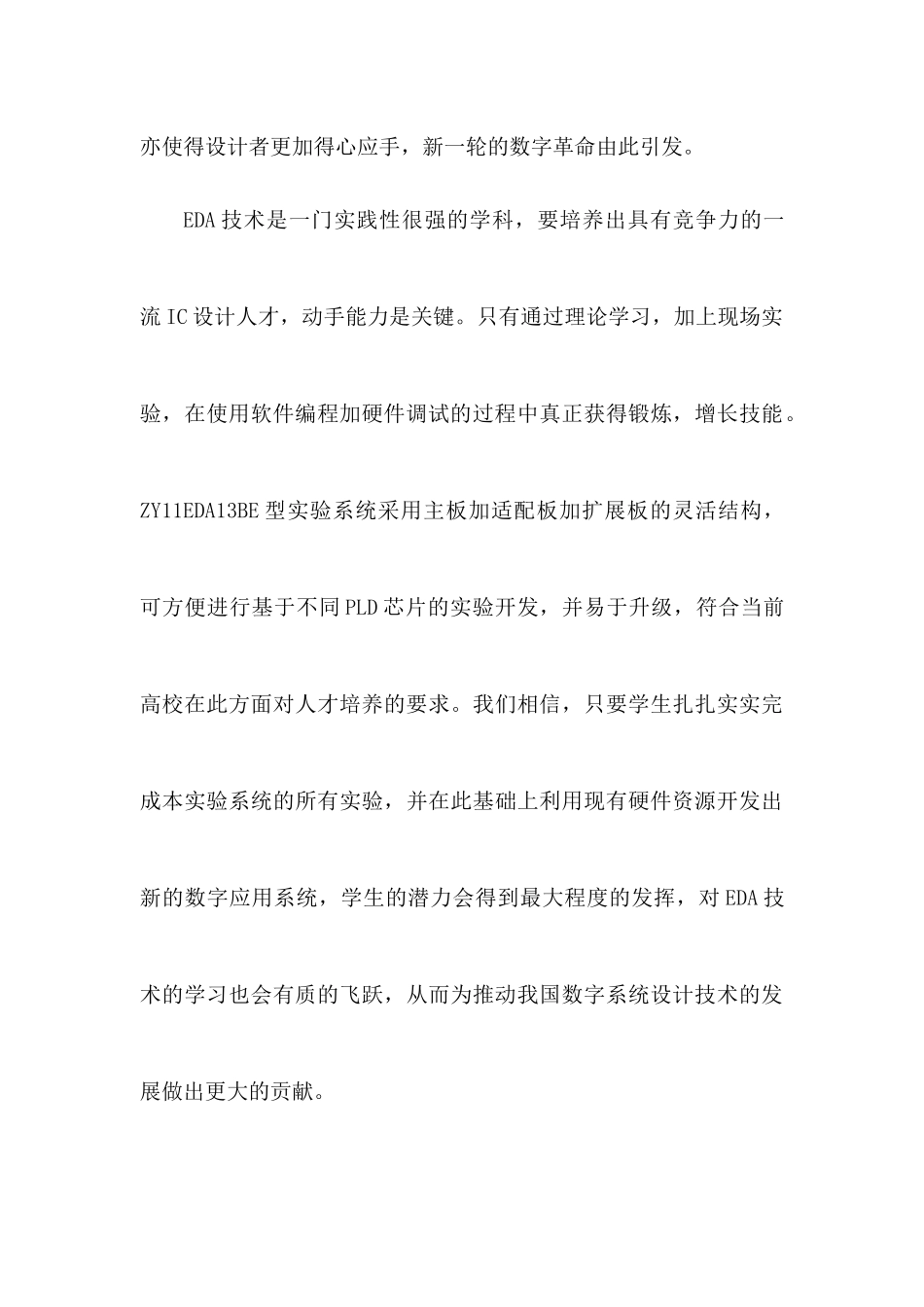

另外,在以SOC芯片为目标器件的电子系统设计要求下,可编程器件的内部开始集成高速的处理器硬核、处理器软核、DSP模块、大量的存储资源、高速的串行收发模块、系统时钟管理器、多标准的I/O接口模块,亦使得设计者更加得心应手,新一轮的数字革命由此引发
EDA技术是一门实践性很强的学科,要培养出具有竞争力的一流IC设计人才,动手能力是关键
只有通过理论学习,加上现场实验,在使用软件编程加硬件调试的过程中真正获得锻炼,增长技能
ZY11EDA
