试谈配电自动化系统功能规范VIP免费

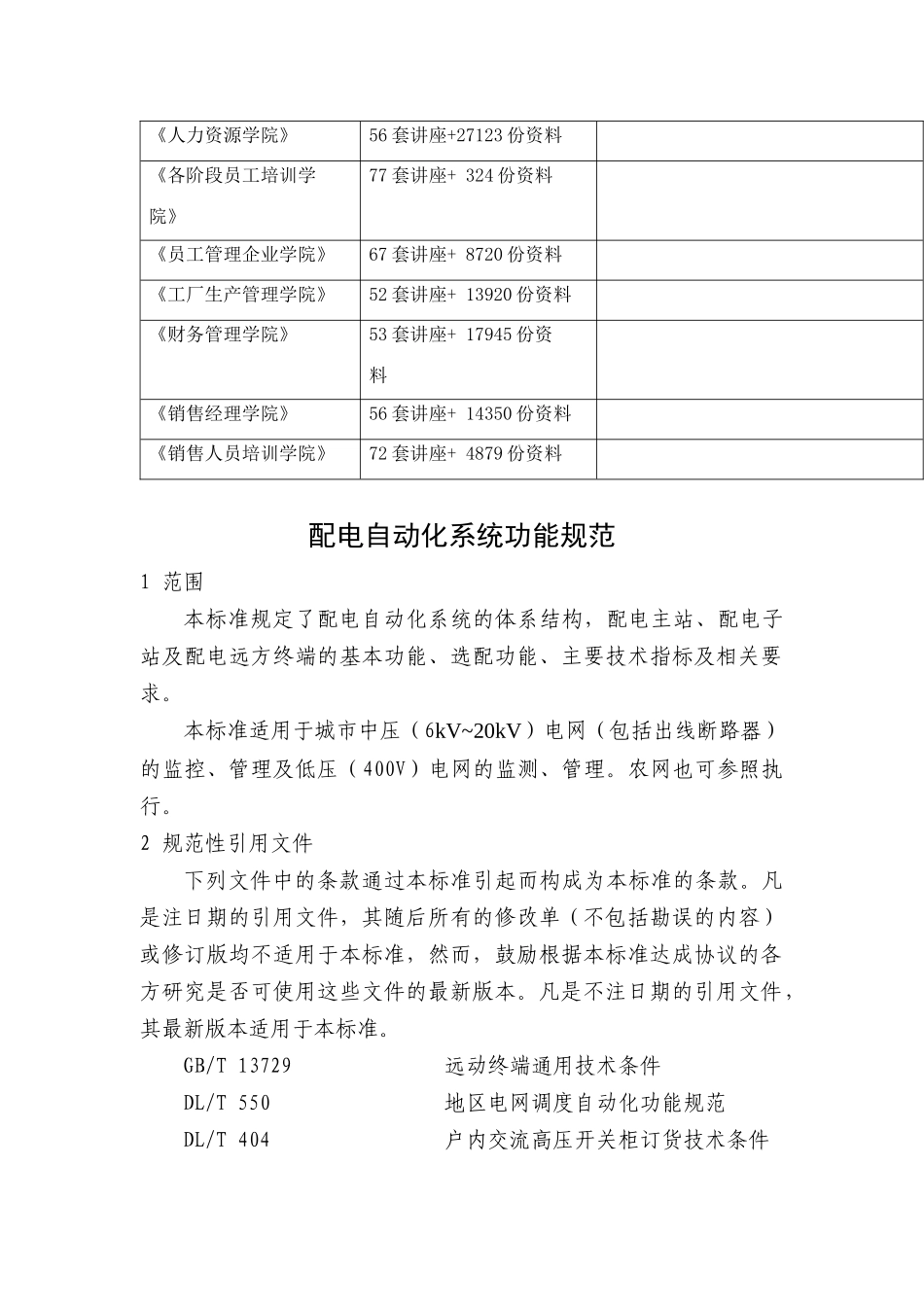

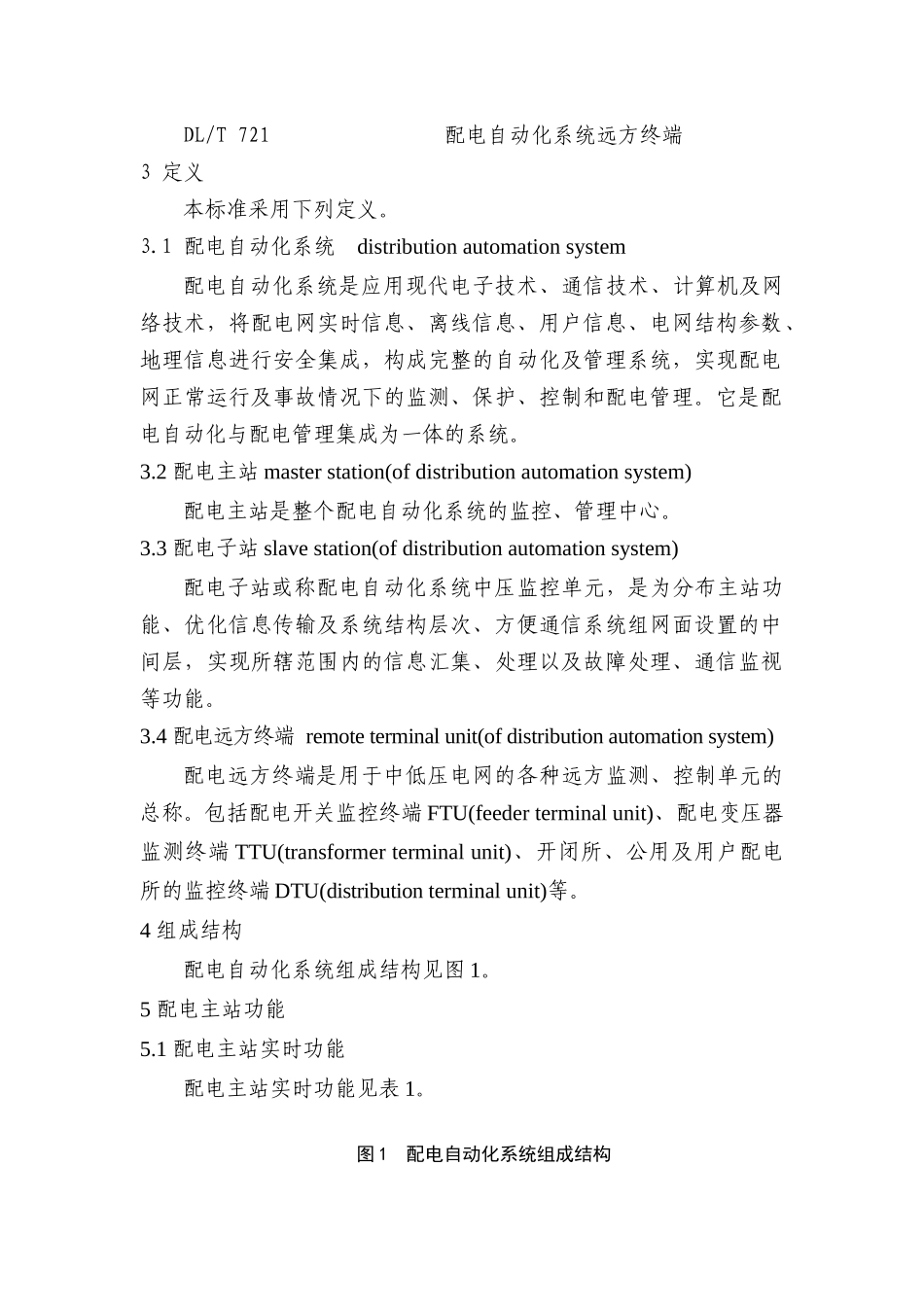

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料配电自动化系统功能规范1范围本标准规定了配电自动化系统的体系结构，配电主站、配电子站及配电远方终端的基本功能、选配功能、主要技术指标及相关要求。本标准适用于城市中压（6kV~20kV）电网（包括出线断路器）的监控、管理及低压（400V）电网的监测、管理。农网也可参照执行。2规范性引用文件下列文件中的条款通过本标准引起而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13729远动终端通用技术条件DL/T550地区电网调度自动化功能规范DL/T404户内交流高压开关柜订货技术条件DL/T721配电自动化系统远方终端3定义本标准采用下列定义。3.1配电自动化系统distributionautomationsystem配电自动化系统是应用现代电子技术、通信技术、计算机及网络技术，将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行安全集成，构成完整的自动化及管理系统，实现配电网正常运行及事故情况下的监测、保护、控制和配电管理。它是配电自动化与配电管理集成为一体的系统。3.2配电主站masterstation(ofdistributionautomationsystem)配电主站是整个配电自动化系统的监控、管理中心。3.3配电子站slavestation(ofdistributionautomationsystem)配电子站或称配电自动化系统中压监控单元，是为分布主站功能、优化信息传输及系统结构层次、方便通信系统组网面设置的中间层，实现所辖范围内的信息汇集、处理以及故障处理、通信监视等功能。3.4配电远方终端remoteterminalunit(ofdistributionautomationsystem)配电远方终端是用于中低压电网的各种远方监测、控制单元的总称。包括配电开关监控终端FTU(feederterminalunit)、配电变压器监测终端TTU(transformerterminalunit)、开闭所、公用及用户配电所的监控终端DTU(distributionterminalunit)等。4组成结构配电自动化系统组成结构见图1。5配电主站功能5.1配电主站实时功能配电主站实时功能见表1。图1配电自动化系统组成结构表1配电主站实时功能功能基本功能选配功能数据采集模拟量1)电压2)电流3)有功功率4)无功功率5)功率因数6)温度7)频率√√√√√√√数字量1)电能量2)标准时钟接收输出√√状态量1)开关状态2)事故跳闸信号3)保护动作信号和异常信号4)终端状态信号5)开关储能信号6)通信状态信号7)SF6开关压力信号√√√√√√√数据传输1)与配电子站和远方终端通信2)与调度自动化系统通信3)与管理信息系统交换信息4)与用电管理系统交换信息5)与其他系统交换信息√√√√√数据处理1)有功功率总加2)无功功率总加3)有功电能量总加4)无功电能量总加5)越限告警6)计算功能7)合理性检查和处理√√√√√√√表1（续）功能基本功能选配功能控制功能1)开关分合闸2)闭锁控制功能3)保护及重合闸远方投停4)保护定值远方设置√√√√事件报告1)事件顺序记录2)事故追忆√√人机联系画面显示与操作1)配电网络图2)变电站、开闭所、配电所、中压用户一次接线图3)系统实时数据显示4)实时负荷曲线图及预测负荷曲线图，选出最大值、最小值、平均值5)主要事件顺序显示6)事件报警：推图、语音、文字、打印7)配电自动化系统运行状况图8)发送遥控、校时、广播冻结电能命令等9)修改数据库的数据10)生成与修改图形报表√√√√√√√√√√报表管理与打印1)报表编辑2)定时打印3)召唤打印4)异常及事故打印5)操作记录存储√√√√√大屏幕√系统维护主站维护1)数据库2)界面及图形维护3)通信系统设备参数的维护4)设...
