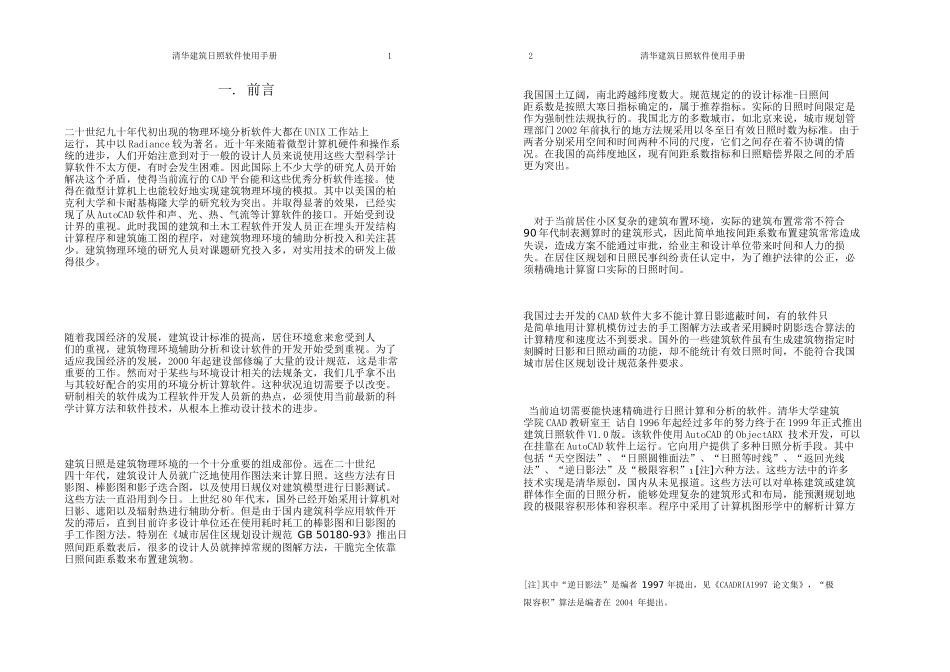

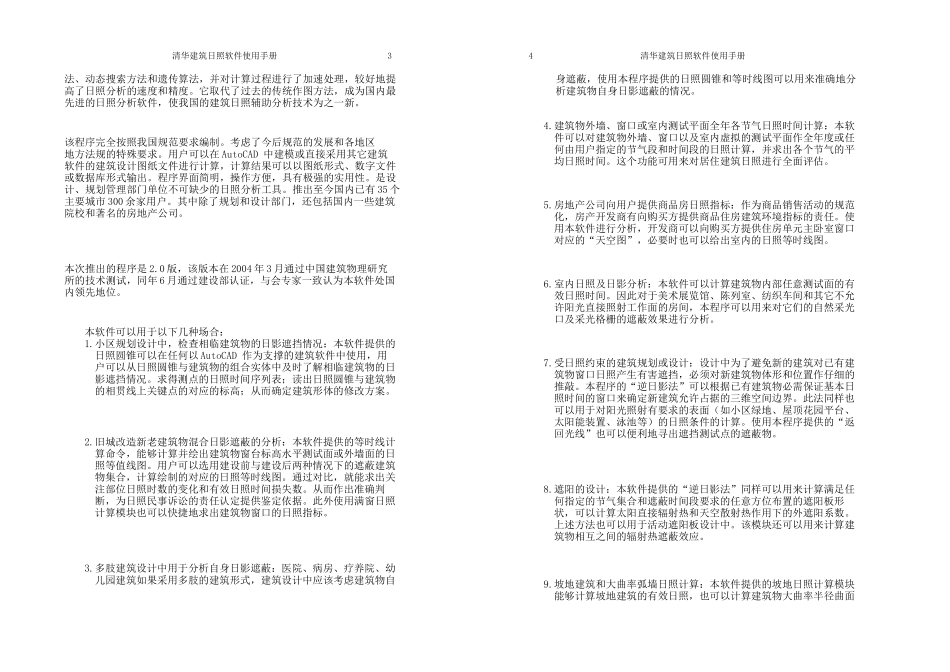

清华建筑日照软件使用手册12清华建筑日照软件使用手册一.前言二十世纪九十年代初出现的物理环境分析软件大都在UNIX工作站上运行，其中以Radiance较为著名。近十年来随着微型计算机硬件和操作系统的进步，人们开始注意到对于一般的设计人员来说使用这些大型科学计算软件不太方便，有时会发生困难。因此国际上不少大学的研究人员开始解决这个矛盾，使得当前流行的CAD平台能和这些优秀分析软件连接。使得在微型计算机上也能较好地实现建筑物理环境的模拟。其中以美国的柏克利大学和卡耐基梅隆大学的研究较为突出。并取得显著的效果，已经实现了从AutoCAD软件和声、光、热、气流等计算软件的接口。开始受到设计界的重视。此时我国的建筑和土木工程软件开发人员正在埋头开发结构计算程序和建筑施工图的程序，对建筑物理环境的辅助分析投入和关注甚少。建筑物理环境的研究人员对课题研究投入多，对实用技术的研发上做得很少。随着我国经济的发展，建筑设计标准的提高，居住环境愈来愈受到人们的重视，建筑物理环境辅助分析和设计软件的开发开始受到重视。为了适应我国经济的发展，2000年起建设部修编了大量的设计规范，这是非常重要的工作。然而对于某些与环境设计相关的法规条文，我们几乎拿不出与其较好配合的实用的环境分析计算软件。这种状况迫切需要予以改变。研制相关的软件成为工程软件开发人员新的热点，必须使用当前最新的科学计算方法和软件技术，从根本上推动设计技术的进步。建筑日照是建筑物理环境的一个十分重要的组成部份。远在二十世纪四十年代，建筑设计人员就广泛地使用作图法来计算日照。这些方法有日影图、棒影图和影子迭合图，以及使用日规仪对建筑模型进行日影测试。这些方法一直沿用到今日。上世纪80年代末，国外已经开始采用计算机对日影、遮阳以及辐射热进行辅助分析。但是由于国内建筑科学应用软件开发的滞后，直到目前许多设计单位还在使用耗时耗工的棒影图和日影图的手工作图方法。特别在《城市居住区规划设计规范GB50180-93》推出日照间距系数表后，很多的设计人员就摔掉常规的图解方法，干脆完全依靠日照间距系数来布置建筑物。我国国土辽阔，南北跨越纬度数大。规范规定的的设计标准-日照间距系数是按照大寒日指标确定的，属于推荐指标。实际的日照时间限定是作为强制性法规执行的。我国北方的多数城市，如北京来说，城市规划管理部门2002年前执行的地方法规采用以冬至日有效日照时数为标准。由于两者分别采用空间和时间两种不同的尺度，它们之间存在着不协调的情况。在我国的高纬度地区，现有间距系数指标和日照赔偿界限之间的矛盾更为突出。对于当前居住小区复杂的建筑布置环境，实际的建筑布置常常不符合90年代制表测算时的建筑形式，因此简单地按间距系数布置建筑常常造成失误，造成方案不能通过审批，给业主和设计单位带来时间和人力的损失。在居住区规划和日照民事纠纷责任认定中，为了维护法律的公正，必须精确地计算窗口实际的日照时间。我国过去开发的CAAD软件大多不能计算日影遮蔽时间，有的软件只是简单地用计算机模仿过去的手工图解方法或者采用瞬时阴影迭合算法的计算精度和速度达不到要求。国外的一些建筑软件虽有生成建筑物指定时刻瞬时日影和日照动画的功能，却不能统计有效日照时间，不能符合我国城市居住区规划设计规范条件要求。当前迫切需要能快速精确进行日照计算和分析的软件。清华大学建筑学院CAAD教研室王诂自1996年起经过多年的努力终于在1999年正式推出建筑日照软件V1.0版。该软件使用AutoCAD的ObjectARX技术开发，可以在挂靠在AutoCAD软件上运行。它向用户提供了多种日照分析手段。其中包括“天空图法”、“日照圆锥面法”、“日照等时线”、“返回光线法”、“逆日影法”及“极限容积”1[注]六种方法。这些方法中的许多技术实现是清华原创，国内从未见报道。这些方法可以对单栋建筑或建筑群体作全面的日照分析，能够处理复杂的建筑形式和布局，能预测规划地段的极限容积形体和容积率。程序中采用了计算机图形学中的解析计算方[注]其中“逆日影法”是编者1997年提出，见《CAADRIA1997论文集》，“极限容积”算法是编者在2004...
