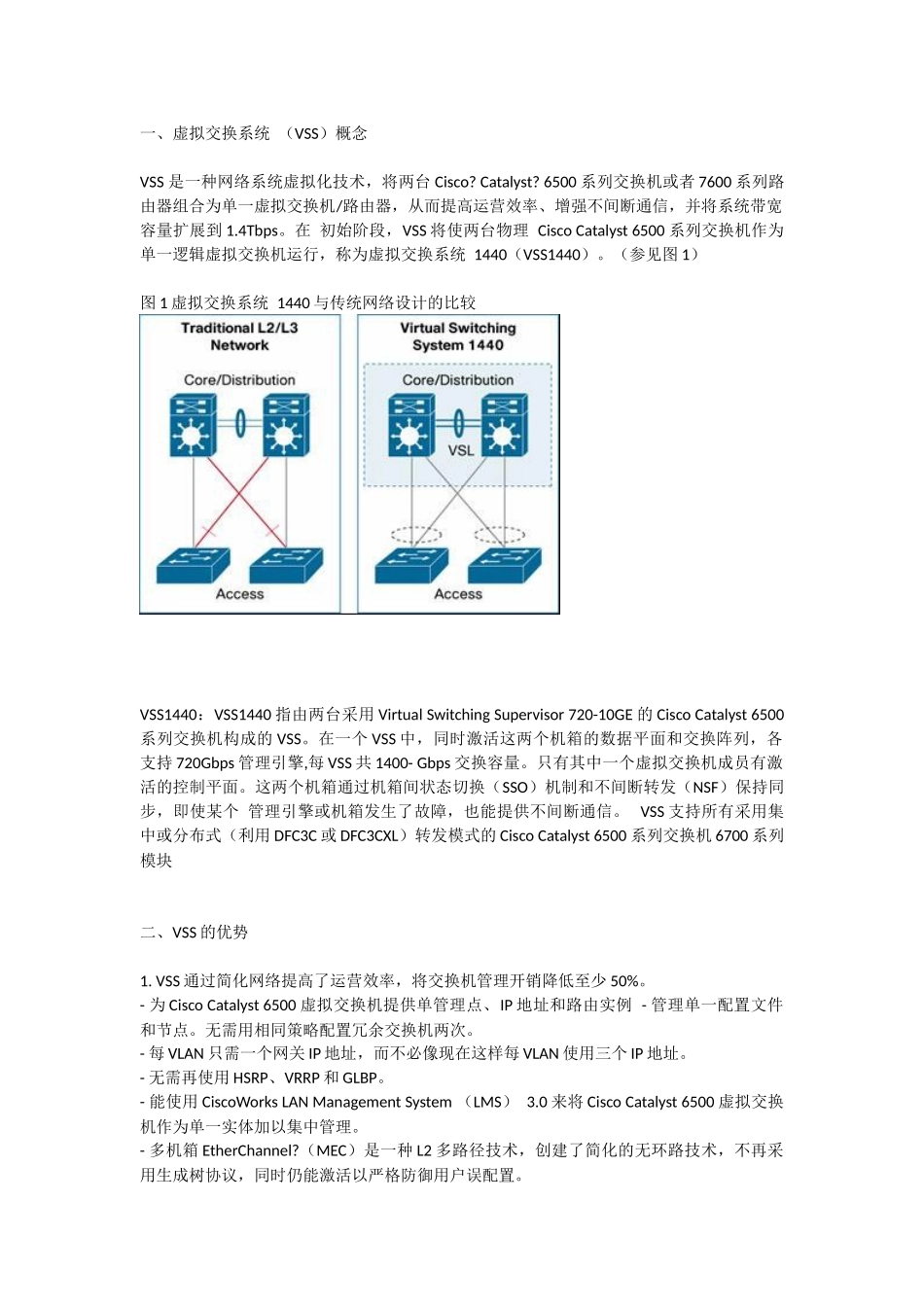

一、虚拟交换系统（VSS）概念VSS是一种网络系统虚拟化技术，将两台Cisco?Catalyst?6500系列交换机或者7600系列路由器组合为单一虚拟交换机/路由器，从而提高运营效率、增强不间断通信，并将系统带宽容量扩展到1.4Tbps。在初始阶段，VSS将使两台物理CiscoCatalyst6500系列交换机作为单一逻辑虚拟交换机运行，称为虚拟交换系统1440（VSS1440）。（参见图1）图1虚拟交换系统1440与传统网络设计的比较VSS1440：VSS1440指由两台采用VirtualSwitchingSupervisor720-10GE的CiscoCatalyst6500系列交换机构成的VSS。在一个VSS中，同时激活这两个机箱的数据平面和交换阵列，各支持720Gbps管理引擎,每VSS共1400-Gbps交换容量。只有其中一个虚拟交换机成员有激活的控制平面。这两个机箱通过机箱间状态切换（SSO）机制和不间断转发（NSF）保持同步，即使某个管理引擎或机箱发生了故障，也能提供不间断通信。VSS支持所有采用集中或分布式（利用DFC3C或DFC3CXL）转发模式的CiscoCatalyst6500系列交换机6700系列模块二、VSS的优势1.VSS通过简化网络提高了运营效率，将交换机管理开销降低至少50%。-为CiscoCatalyst6500虚拟交换机提供单管理点、IP地址和路由实例-管理单一配置文件和节点。无需用相同策略配置冗余交换机两次。-每VLAN只需一个网关IP地址，而不必像现在这样每VLAN使用三个IP地址。-无需再使用HSRP、VRRP和GLBP。-能使用CiscoWorksLANManagementSystem（LMS）3.0来将CiscoCatalyst6500虚拟交换机作为单一实体加以集中管理。-多机箱EtherChannel?（MEC）是一种L2多路径技术，创建了简化的无环路技术，不再采用生成树协议，同时仍能激活以严格防御用户误配置。-灵活的部署选项。底层物理交换机不必共置。这两个物理交换机通过标准万兆以太网接口相连，因此能位于任何位置，其相隔的距离仅受限于所选的万兆以太网光纤长度。例如，如采用X2-10GB-ER万兆以太网光纤，这两个交换机可相距40公里。2.VSS能够优化不间断通信。-机箱间状态化故障切换不会干扰需要使用网络状态信息（例如转发表信息、NetFlow、网络地址转换[NAT]、验证和授权等）的应用。凭借VSS，在一个虚拟交换机成员发生故障时，不再需要进行L2/L3协议重收敛，能在一秒内实现确定性虚拟交换机恢复。-使用EtherChannel（802.3ad或PAgP）能在一秒内完成确定性L2链路恢复，无需再使用生成树协议来进行链路恢复。3.VSS能够将系统带宽容量扩展到1.4Tbps。-在冗余CiscoCatalyst6500系列交换机上激活所有可用的L2带宽，提供自动、精确的负载均衡。其链路负载均衡进行了优化，因为它以L2/L3/L4参数等更精确的信息为基础，与生成树协议配置中基于虚拟局域网（VLAN）的负载均衡不同。-为冗余数据中心交换机上的服务器网络接口卡（NIC）提供基于标准的链路汇聚，实现最高服务器带宽吞吐率，并在需要配置专用NIC厂商机制时，增加数据中心中基于标准的组件数目（即服务器NIC）。-最大限度地利用CiscoCatalyst6500虚拟交换机中所有（132个）万兆以太网端口。-通过以下措施节约带宽：*消除传统园区网设计中非对称路由引起的单播泛洪。*使用多机箱EtherChannel增强，来减少园区内流量传输所需的跳数。4.VSS使用现有多层交换架构。-VSS使用简化的架构增强了现有多层交换架构，不必从根本上对架构进行改动，从而能方便地采用技术。-使用现有CiscoCatalyst6500投资，简化了VSS的部署。非E系列和E系列Catalyst6500系列交换机机箱均支持VSS，VSS支持所有CiscoCatalyst6500系列6700系列模块。-VSS在CiscoCatalyst6500虚拟交换机成员间使用基于标准的万兆以太网连接，支持灵活的距离选项。底层物理交换机无需共置。三、VSS的部署VSS主要应部署于网络中的以下地点（图2）：-园区网或数据中心核心/分布层-数据中心接入层（服务器连接）图2使用虚拟交换系统简化高可用性网络设计四、VSS组件构成-虚拟交换机成员：部署了VirtualSwitchingSupervisor72010GE的CiscoCatalyst6500系列交换机（初始版本包括两台交换机）。-虚拟交换机链路（VSL）：在虚拟交换机成员间采用万兆以太网连接（使用EtherChannel，多达8条连接）。万兆以太网连接必须为一个或多个以下模...
