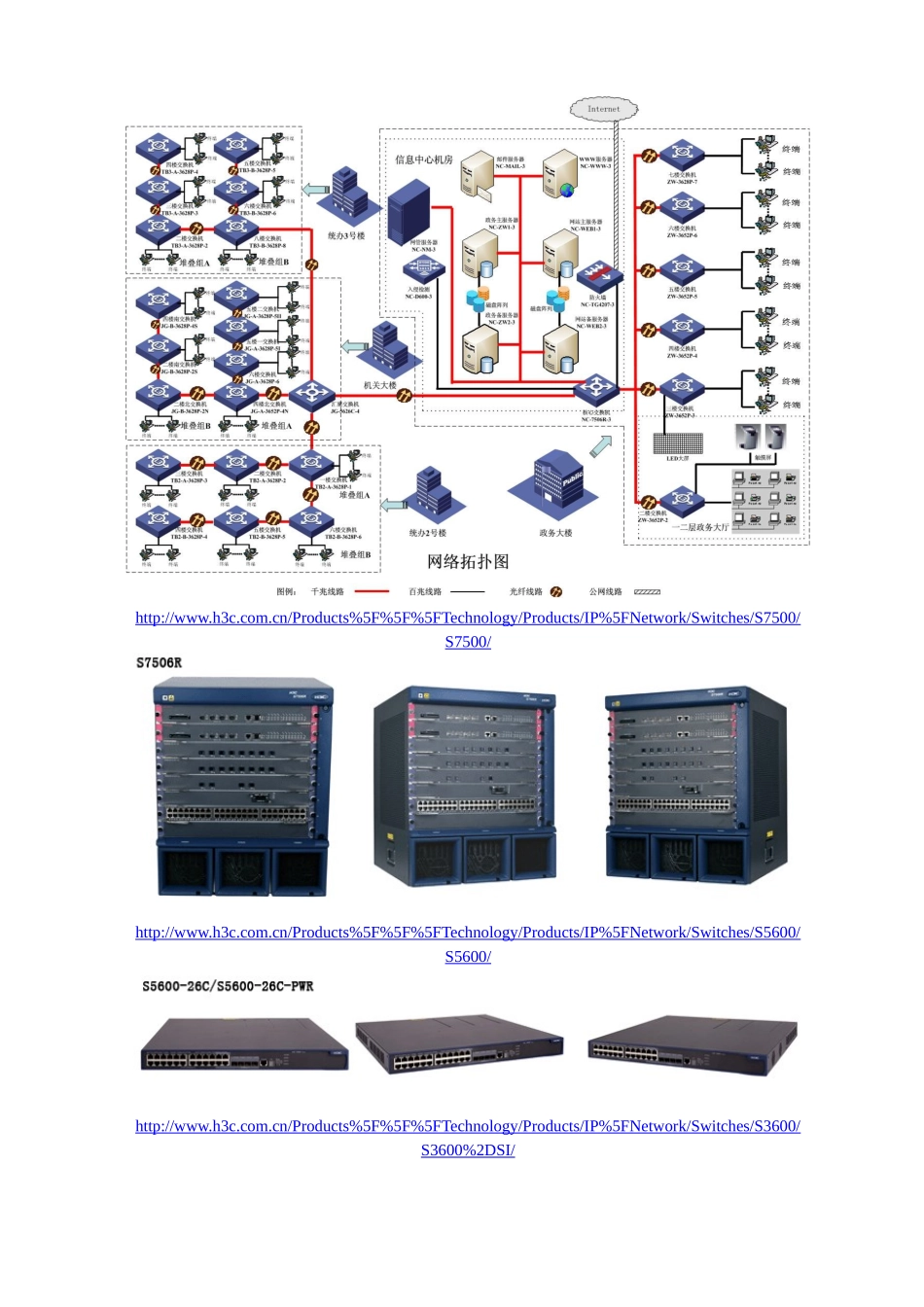

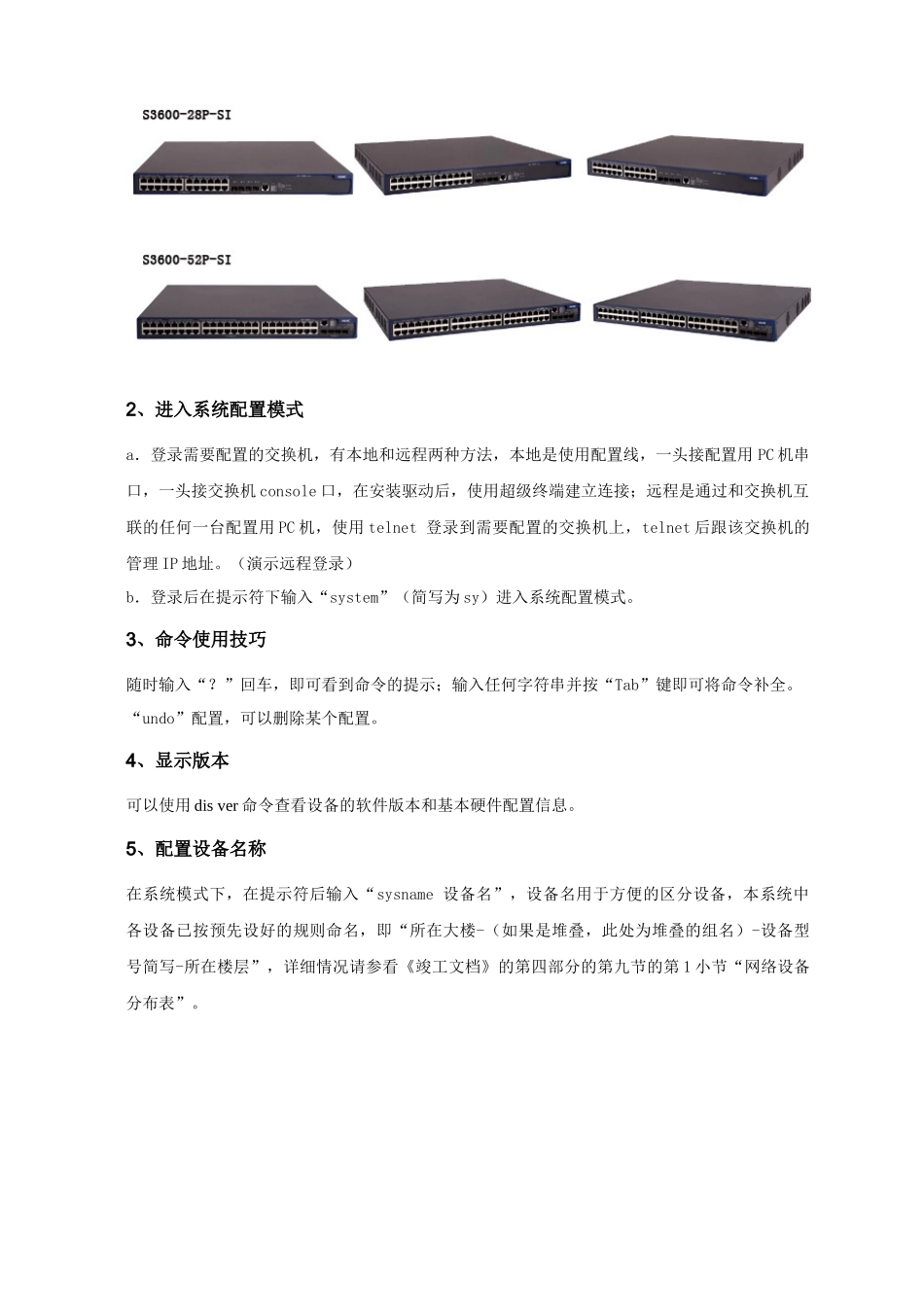

电子政务系统硬件软件主网络和中心机房政务大厅多功能厅多媒体制作室应用软件系统软件行政审批站群系统目录西固区电子政务系统培训方案我公司已完成对各部门人员使用行政审批系统和网站系统，政务大厅管理人员使用LED大屏显示系统及入侵检测系统的培训。对其他环节，我们通过讲解和指导用户实践的方式帮助用户掌握各个环节，具体计划如下，请贵方安排好各个环节的受训人员。一、时间安排和系统概况时间日期上午（9：00～12：00）下午（14：30～17：30）5.13（周二）非线编（智明，带一根1394连接线）5.14（周三）5.15（周四）H3C交换机5.16（周五）防火墙（天融信）服务器和双机5.19（周一）QuidView（H3C）CAMS（H3C协助）5.20（周二）网站后台（政通）防篡改5.21（周三）瑞星邮件5.22（周四）监控（张峰烨）多功能厅、PC机和办公设备注：时间安排比较富余，是为了留给贵方受训人员更多时间实践和掌握系统使用方法。二、非线编系统（2天）由智明科技负责讲解。三、H3C交换机常用配置命令（1天）1、网络拓扑介绍http://www.h3c.com.cn/Products%5F%5F%5FTechnology/Products/IP%5FNetwork/Switches/S7500/S7500/http://www.h3c.com.cn/Products%5F%5F%5FTechnology/Products/IP%5FNetwork/Switches/S5600/S5600/http://www.h3c.com.cn/Products%5F%5F%5FTechnology/Products/IP%5FNetwork/Switches/S3600/S3600%2DSI/2、进入系统配置模式a．登录需要配置的交换机，有本地和远程两种方法，本地是使用配置线，一头接配置用PC机串口，一头接交换机console口，在安装驱动后，使用超级终端建立连接；远程是通过和交换机互联的任何一台配置用PC机，使用telnet登录到需要配置的交换机上，telnet后跟该交换机的管理IP地址。（演示远程登录）b．登录后在提示符下输入“system”（简写为sy）进入系统配置模式。3、命令使用技巧随时输入“？”回车，即可看到命令的提示；输入任何字符串并按“Tab”键即可将命令补全。“undo”配置，可以删除某个配置。4、显示版本可以使用disver命令查看设备的软件版本和基本硬件配置信息。5、配置设备名称在系统模式下，在提示符后输入“sysname设备名”，设备名用于方便的区分设备，本系统中各设备已按预先设好的规则命名，即“所在大楼-（如果是堆叠，此处为堆叠的组名）-设备型号简写-所在楼层”，详细情况请参看《竣工文档》的第四部分的第九节的第1小节“网络设备分布表”。接入交换机2接入交换机1核心交换机ADCBVLAN23VLAN56E6、设置vlan按照一个部门一个vlan的方式划分vlan，详细信息请参看《竣工文档》的第四部分的第九节的第4小节“部门vlan对应表”，以下以信访局为例。a．首先需要在核心交换机上创建vlan，对vlan的描述，并设置vlan的网关即接口地址，在提示符后输入以下命令：vlan31（31为vlan编号）descriptionXinFangJu（XinFangJu是对信访局vlan的描述，）interfaceVlan-interface31ipaddress172.16.31.1255.255.255.0（设置vlan31的网关地址，其他vlan类似）portEthernet*（将该设备上属于信访局的信息点对应端口加入vlan31，*为端口编号）b．在信访局信息点至核心的链路上经过的交换机上添加vlan31,在提示符后输入以下命令：vlan31c．在信访局信息点所连的接入交换机上也需添加vlan31，并添加其对应端口到该vlan，在提示符后输入以下命令：vlan31portEthernet*（*为端口编号）7、配置管理地址（此项设置须在本地配置，不能使用远程配置）本系统中，将vlan10设为管理vlan，在提示符后输入以下命令：vlan10核心交换机汇聚交换机接入交换机1接入交换机24321interfaceVlan-interface10ipaddress192.168.10.X255.255.255.0（X为给该设备分配的ip地址，见“网络设备分布表”，机关大楼设备的ip地址从7层往下依次为51～63，且各层为奇数地址）使用undoipadd命令可以将设好的地址删除，以便重新配置。8、配置端口的trunk（此项设置须在本地配置，不能使用远程配置）为了使用vlan，需要在所有的链路上经过的端口上都设置trunk，方法是在提示符后输入以下命令：interfaceGigabitEthernet*（链路上经过的端口*）portlink-typetrunkporttrunkpermitvlana...
