学习情境5：楼宇对讲系统工程实施VIP专享VIP免费

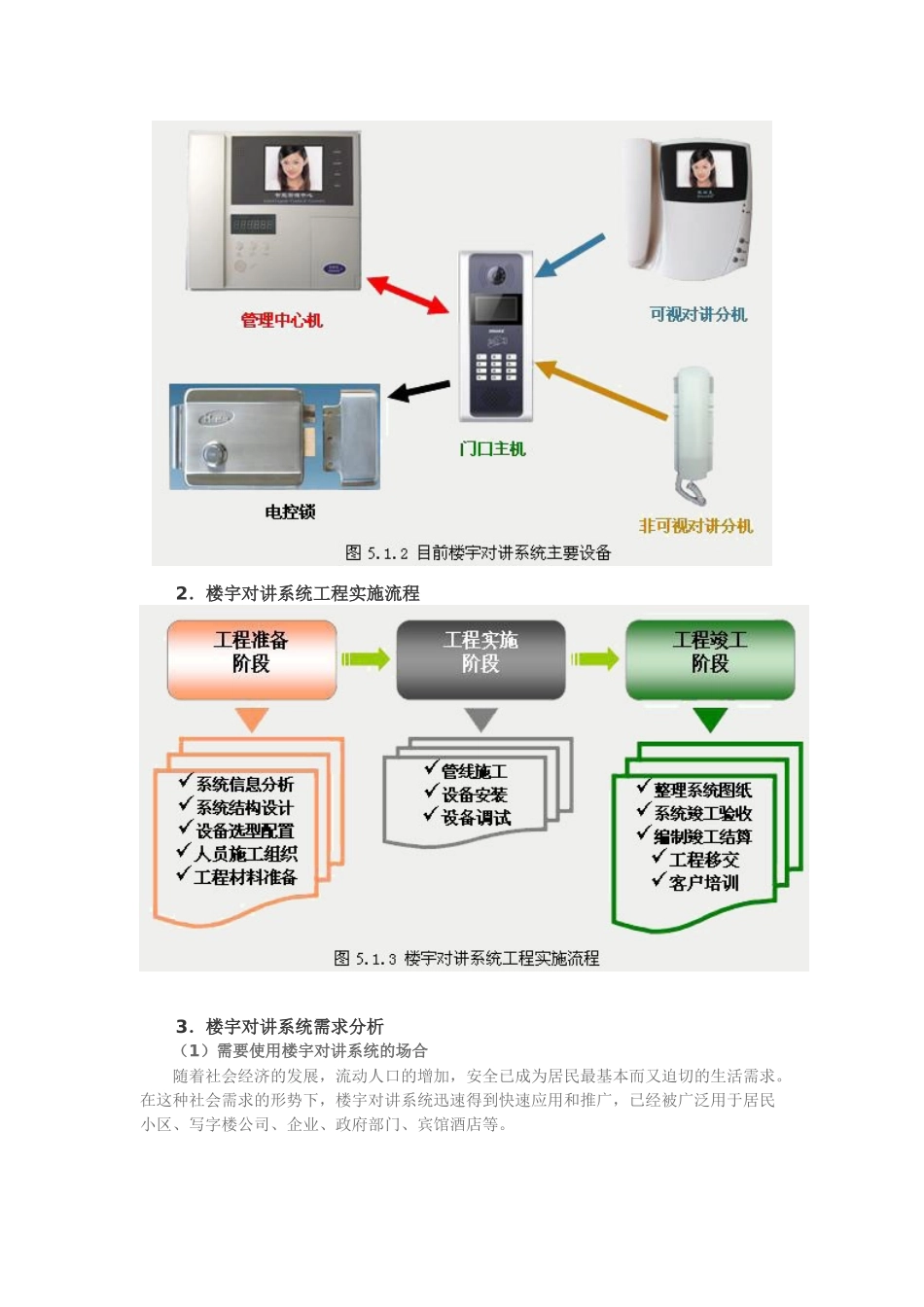

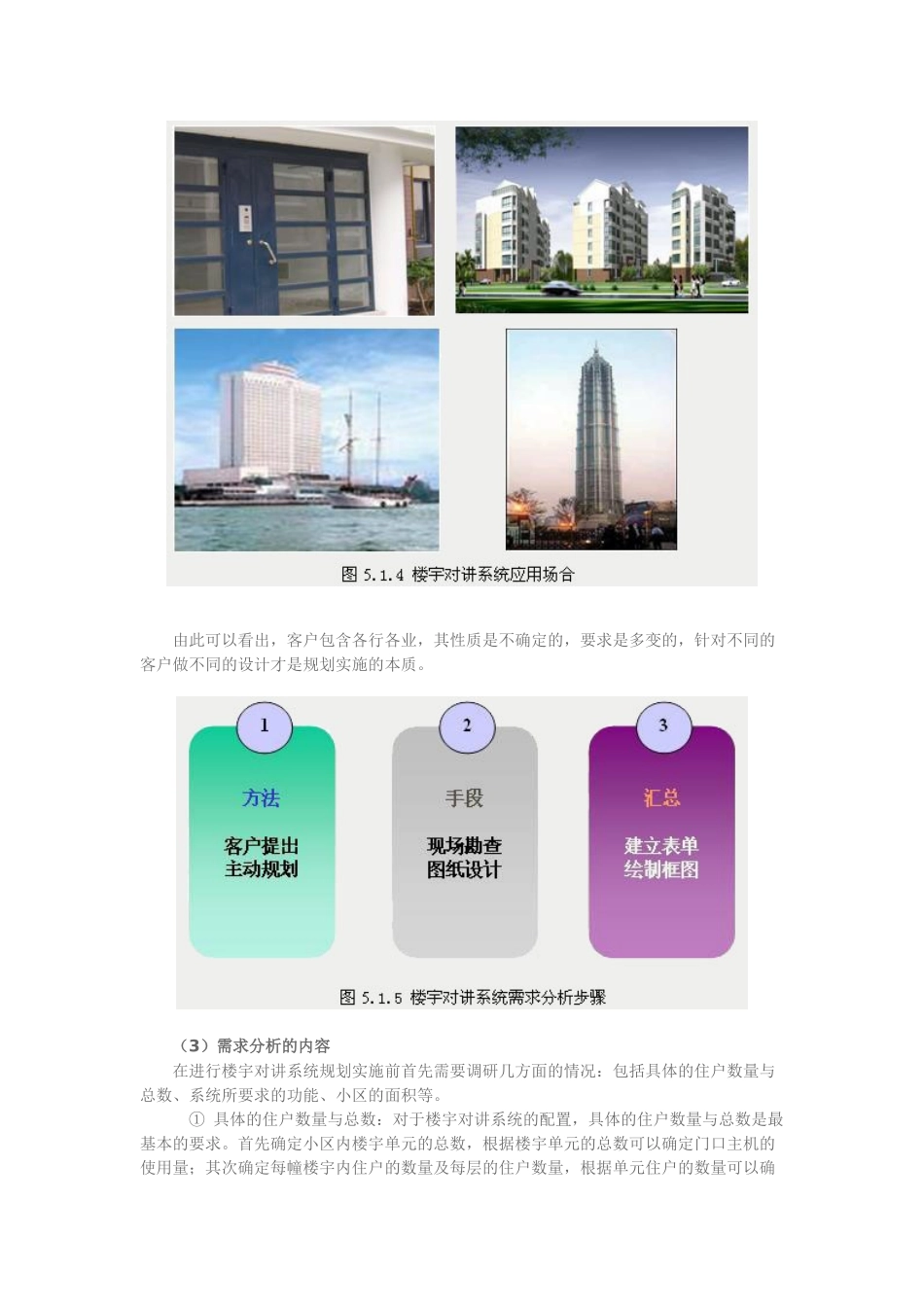

学习情境5：楼宇对讲系统工程实施任务1楼宇对讲系统分析（第1页共3页下一页）5.1.1任务目标学会楼宇对讲系统的需求分析，在理解系统结构图的基础上，掌握楼宇对讲系统的设备选型与配置方法。5.1.2任务内容（1）简要回顾楼宇对讲系统的功能、系统原理组成。（2）楼宇对讲系统工程实施流程。（3）楼宇对讲系统需求分析内容及方法。（4）楼宇对讲管理系统结构图认识。（5）楼宇对讲系统的设备选型与配置5.1.3知识点1.楼宇对讲系统的功能及系统原理组成楼宇对讲系统，也称为访客对讲系统，是指来访客人与住户之间提供双向通话或可视通话，且由住户遥控防盗门的开关或向保安管理中心进行紧急报警的一种安全防范系统。楼宇对讲系统中，来访者要通过可视或非可视的对讲系统，与住户进行通话，由住户确认后，遥控电控锁开启，来访者才能进入楼宇大门。楼宇对讲系统是智能楼宇、智能住宅最基本的防范措施，得到了广泛的应用。楼宇对讲系统可分为可视和非可视两种。可视对讲系统中住户能看到来访者的图像。智能住宅小区的访客对讲系统在小区的入口、住宅楼的入口、住户及小区物业管理中心（或小区安防控制中心）之间建立一个语音（图像）通信网络，有效地监控外来人员进入小区，保护住户的安全。它由对讲管理主机、大门口主机、门口主机、用户分机、电控门锁等相关设备组成。对讲管理主机设置在住宅小区物业管理中心（或小区安防控制中心），大门口主机设置在小区的入口处，门口主机设置安装在各住宅楼入口的墙上或门上，用户分机则安装在住户家中。楼宇对讲系统是采用嵌入式微处理器技术、语音对讲技术、CCD摄像及视频显像技术而设计的一种访客识别电控信息管理的智能系统。以目前应用最多的图5.1.2所示的基带传输方式下的楼宇对讲系统为例，系统由管理员机、门口主机、用户分机、楼层平台、联网器、UPS电源、传输线及其它配套设备组成。系统设备的搭配一般比较灵活，可以根据不同的用户要求，选用不同型号的设备组成不同的系统。2．楼宇对讲系统工程实施流程3．楼宇对讲系统需求分析（1）需要使用楼宇对讲系统的场合随着社会经济的发展，流动人口的增加，安全已成为居民最基本而又迫切的生活需求。在这种社会需求的形势下，楼宇对讲系统迅速得到快速应用和推广，已经被广泛用于居民小区、写字楼公司、企业、政府部门、宾馆酒店等。由此可以看出，客户包含各行各业，其性质是不确定的，要求是多变的，针对不同的客户做不同的设计才是规划实施的本质。（3）需求分析的内容在进行楼宇对讲系统规划实施前首先需要调研几方面的情况：包括具体的住户数量与总数、系统所要求的功能、小区的面积等。①具体的住户数量与总数：对于楼宇对讲系统的配置，具体的住户数量与总数是最基本的要求。首先确定小区内楼宇单元的总数，根据楼宇单元的总数可以确定门口主机的使用量；其次确定每幢楼宇内住户的数量及每层的住户数量，根据单元住户的数量可以确定小区使用室内分机的总数量；根据单元中每层的住户数量可以确定在单元楼宇对讲的各个通道，包括音频通道、数据通道、视频通道上所使用的必要器材的数量。如解码器（隔离器）、视频分配器等的数量；②明确系统所要求的功能：除了楼宇对讲系统的基本功能，比如通话、对讲、开锁之外，还需确定其它的要求，比如是否联网，这个要求对于在配置中是否需要使用数字式系统、是否需要配备管理员机非常重要，通常在小区要求联网的前提下才使用管理员机。比如是否可视，对于门口主机需要选择可视门口主机，用户分机需要选择可视型、管理员机需要选择可视管理员机、可视信号传输必要的器材，如视频分配器以及合适的电源等。其他的要求包括对于室内报警系统的需求、小区信息发布的需求、小区门禁控制的需求等。只有调研、了解到所有的这些需求后，才可以根据系统的功能来选择不同的设备进行配置。在所有的设备选择好后，还应该对配置中电源的额定功率与实际设备的使用功率进行对比计算，衡量电源配置的准确性。在对比的时候，一定要注意不能使电源在任何时候都满负荷运转。应该保持实际使用功率在电源额定功率的60%-70%左右为最好。电源满负荷使用会给电源造成非常大的...
