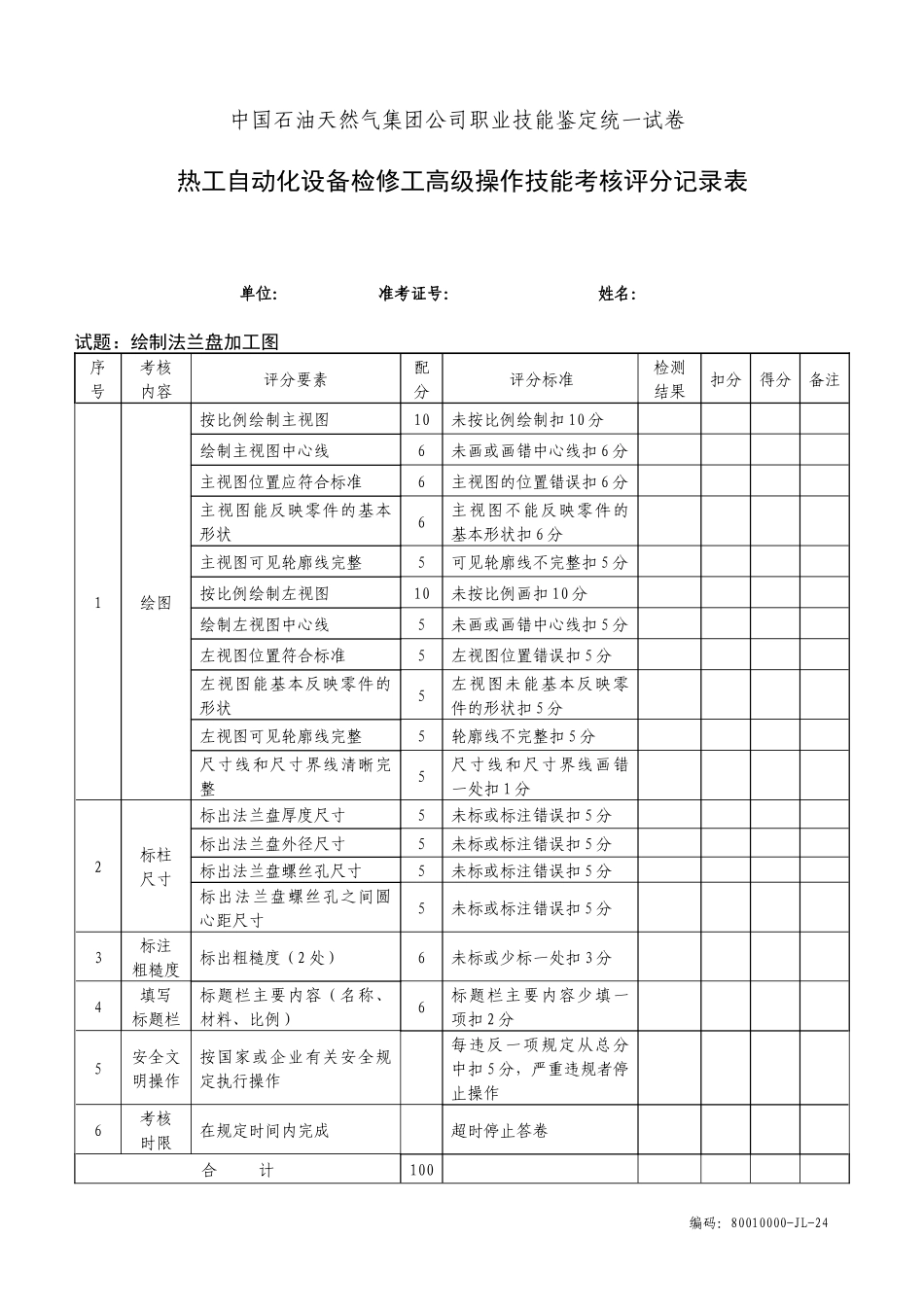

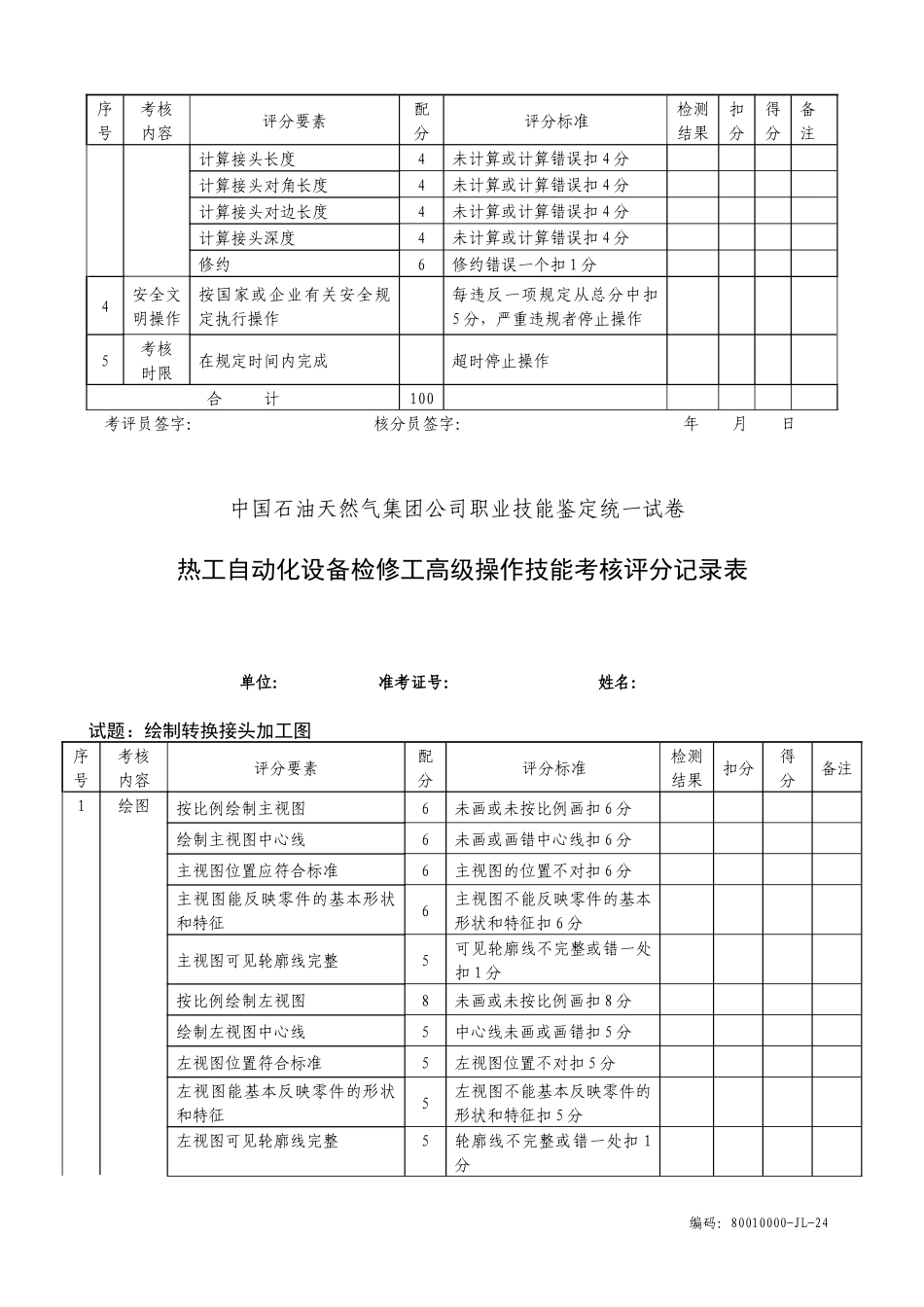

中国石油天然气集团公司职业技能鉴定统一试卷热工自动化设备检修工高级操作技能考核评分记录表单位：准考证号：姓名：试题：绘制法兰盘加工图序号考核内容评分要素配分评分标准检测结果扣分得分备注1绘图按比例绘制主视图10未按比例绘制扣10分绘制主视图中心线6未画或画错中心线扣6分主视图位置应符合标准6主视图的位置错误扣6分主视图能反映零件的基本形状6主视图不能反映零件的基本形状扣6分主视图可见轮廓线完整5可见轮廓线不完整扣5分按比例绘制左视图10未按比例画扣10分绘制左视图中心线5未画或画错中心线扣5分左视图位置符合标准5左视图位置错误扣5分左视图能基本反映零件的形状5左视图未能基本反映零件的形状扣5分左视图可见轮廓线完整5轮廓线不完整扣5分尺寸线和尺寸界线清晰完整5尺寸线和尺寸界线画错一处扣1分2标柱尺寸标出法兰盘厚度尺寸5未标或标注错误扣5分标出法兰盘外径尺寸5未标或标注错误扣5分标出法兰盘螺丝孔尺寸5未标或标注错误扣5分标出法兰盘螺丝孔之间圆心距尺寸5未标或标注错误扣5分3标注粗糙度标出粗糙度（2处）6未标或少标一处扣3分4填写标题栏标题栏主要内容（名称、材料、比例）6标题栏主要内容少填一项扣2分5安全文明操作按国家或企业有关安全规定执行操作每违反一项规定从总分中扣5分，严重违规者停止操作6考核时限在规定时间内完成超时停止答卷合计100编码：80010000-JL-24考评员签字：核分员签字：年月日中国石油天然气集团公司职业技能鉴定统一试卷热工自动化设备检修工高级操作技能考核评分记录表单位：准考证号：姓名：试题：测量压力表螺纹接头尺寸序号考核内容评分要素配分评分标准检测结果扣分得分备注1准备工作准备工具、用具2未准备扣2分，少一件扣1分检查螺纹规2未检查扣2分检查游标卡尺2未检查扣2分2测量判断游标卡尺分辨率3判断错误扣3分测量接头螺纹内径（D）12未测量扣12分；四个方向各测量一次，少一次或错一次扣3分测量接头圆孔内径（d）12未测量扣12分；四个方向各测量一次，少一次或错一次扣3分测量接头长度（L）6未测量6分；测量两个方向长度，少一次或错一次扣3分测量接头对角长度（c）9未测量扣9分；测量三个方向长度，少一次或错一次扣3分测量接头对边长度（s）9未测量扣9分；测量三个方向长度，少一次或错一次扣3分测量接头深度（l）9未测量扣9分；测量三个方向长度，少一次或错一次扣3分测量螺纹4未测量或测量错误扣4分3计算数据计算接头螺纹内径4未计算或计算错误扣4分计算接头圆孔内径4未计算或计算错误扣4分编码：80010000-JL-24序号考核内容评分要素配分评分标准检测结果扣分得分备注计算接头长度4未计算或计算错误扣4分计算接头对角长度4未计算或计算错误扣4分计算接头对边长度4未计算或计算错误扣4分计算接头深度4未计算或计算错误扣4分修约6修约错误一个扣1分4安全文明操作按国家或企业有关安全规定执行操作每违反一项规定从总分中扣5分，严重违规者停止操作5考核时限在规定时间内完成超时停止操作合计100考评员签字：核分员签字：年月日中国石油天然气集团公司职业技能鉴定统一试卷热工自动化设备检修工高级操作技能考核评分记录表单位：准考证号：姓名：试题：绘制转换接头加工图序号考核内容评分要素配分评分标准检测结果扣分得分备注1绘图按比例绘制主视图6未画或未按比例画扣6分绘制主视图中心线6未画或画错中心线扣6分主视图位置应符合标准6主视图的位置不对扣6分主视图能反映零件的基本形状和特征6主视图不能反映零件的基本形状和特征扣6分主视图可见轮廓线完整5可见轮廓线不完整或错一处扣1分按比例绘制左视图8未画或未按比例画扣8分绘制左视图中心线5中心线未画或画错扣5分左视图位置符合标准5左视图位置不对扣5分左视图能基本反映零件的形状和特征5左视图不能基本反映零件的形状和特征扣5分左视图可见轮廓线完整5轮廓线不完整或错一处扣1分编码：80010000-JL-24序号考核内容评分要素配分评分标准检测结果扣分得分备注尺寸线和尺寸界线清晰完整6尺寸线和尺寸界线画错一处扣1分2标柱尺寸标出接头长度尺寸4未标或标错长度扣4分标出接头头部外径尺寸4未标或标错头部外径扣4分标出接头尾部部外径尺寸4未标或标...
